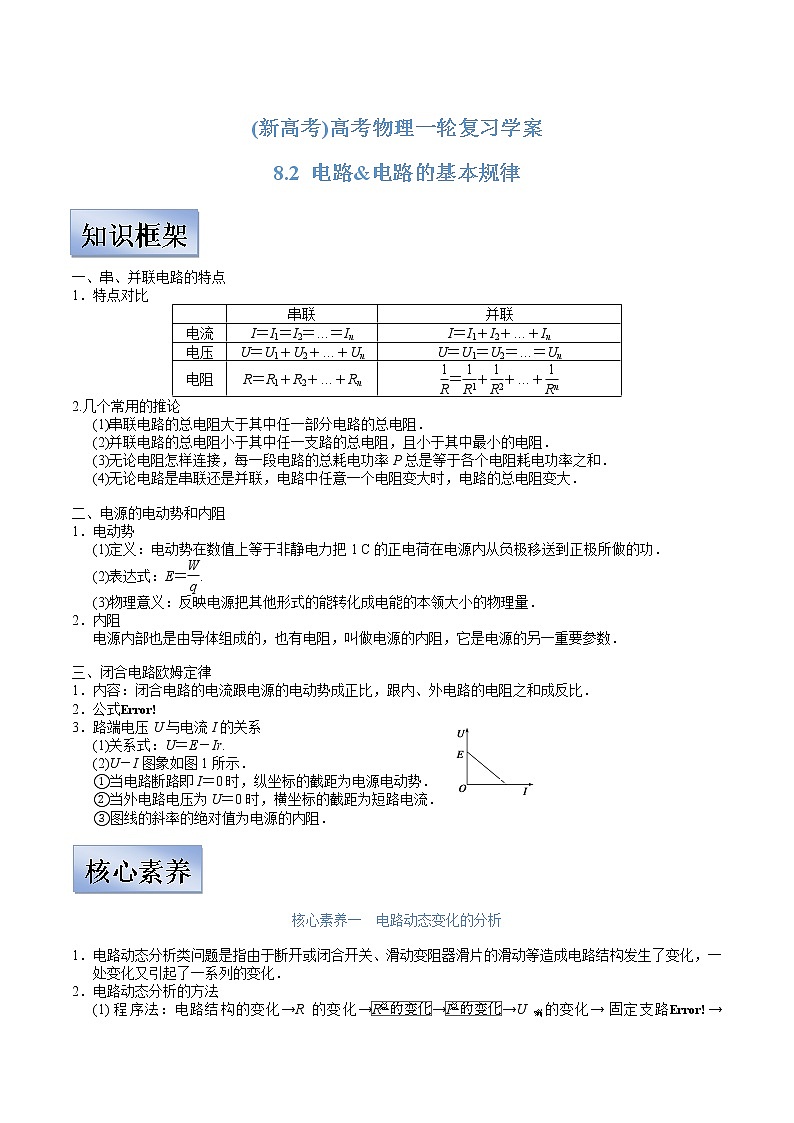

(新高考)高考物理一轮复习学案8.2《电路&电路的基本规律》(含解析)

这是一份(新高考)高考物理一轮复习学案8.2《电路&电路的基本规律》(含解析)，共12页。学案主要包含了电源的电动势和内阻，闭合电路欧姆定律等内容，欢迎下载使用。
知识框架
一、串、并联电路的特点
1．特点对比
2.几个常用的推论
(1)串联电路的总电阻大于其中任一部分电路的总电阻．
(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻．
(3)无论电阻怎样连接，每一段电路的总耗电功率P总是等于各个电阻耗电功率之和．
(4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．
二、电源的电动势和内阻
1．电动势
(1)定义：电动势在数值上等于非静电力把1 C的正电荷在电源内从负极移送到正极所做的功．
(2)表达式：E＝eq \f(W,q).
(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量．
2．内阻
电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数．
三、闭合电路欧姆定律
1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．
2．公式eq \b\lc\{\rc\ (\a\vs4\al\c1(I＝\f(E,R＋r)只适用于纯电阻电路,E＝U外＋U内适用于任何电路))
3．路端电压U与电流I的关系
(1)关系式：U＝E－Ir.
(2)U－I图象如图1所示．
①当电路断路即I＝0时，纵坐标的截距为电源电动势． 图1
②当外电路电压为U＝0时，横坐标的截距为短路电流．
③图线的斜率的绝对值为电源的内阻．

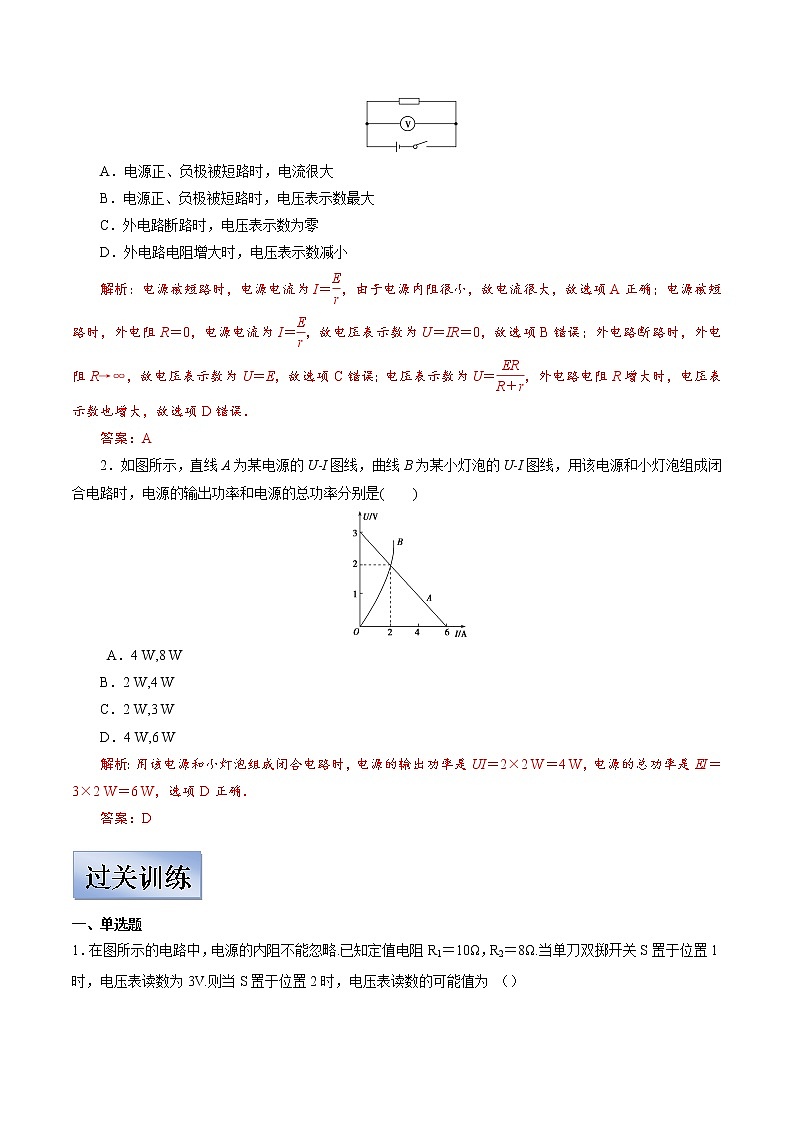

核心素养
1．x-t图象的理解
核心素养一 电路动态变化的分析
1．电路动态分析类问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，一处变化又引起了一系列的变化．
2．电路动态分析的方法
(1)程序法：电路结构的变化→R的变化→eq \x(R总的变化)→eq \x(I总的变化)→U端的变化→固定支路eq \b\lc\{\rc\ (\a\vs4\al\c1(并联分流I,串联分压U))→eq \x(变化支路).

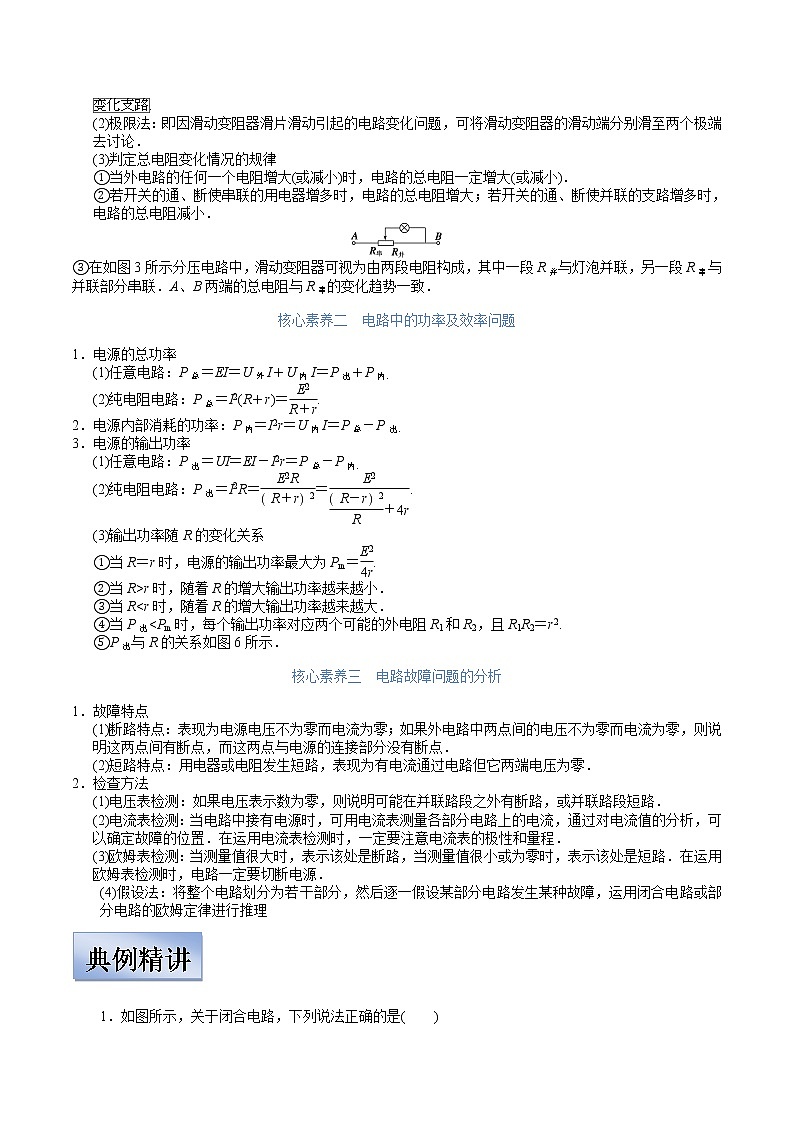

(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．
(3)判定总电阻变化情况的规律
①当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．
②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．
③在如图3所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R并与灯泡并联，另一段R串与并联部分串联．A、B两端的总电阻与R串的变化趋势一致．
核心素养二 电路中的功率及效率问题
1．电源的总功率
(1)任意电路：P总＝EI＝U外I＋U内I＝P出＋P内．
(2)纯电阻电路：P总＝I2(R＋r)＝eq \f(E2,R＋r).
2．电源内部消耗的功率：P内＝I2r＝U内I＝P总－P出．
3．电源的输出功率
(1)任意电路：P出＝UI＝EI－I2r＝P总－P内．
(2)纯电阻电路：P出＝I2R＝eq \f(E2R,R＋r2)＝eq \f(E2,\f(R－r2,R)＋4r).
(3)输出功率随R的变化关系
①当R＝r时，电源的输出功率最大为Pm＝eq \f(E2,4r).
②当R>r时，随着R的增大输出功率越来越小．
③当R
