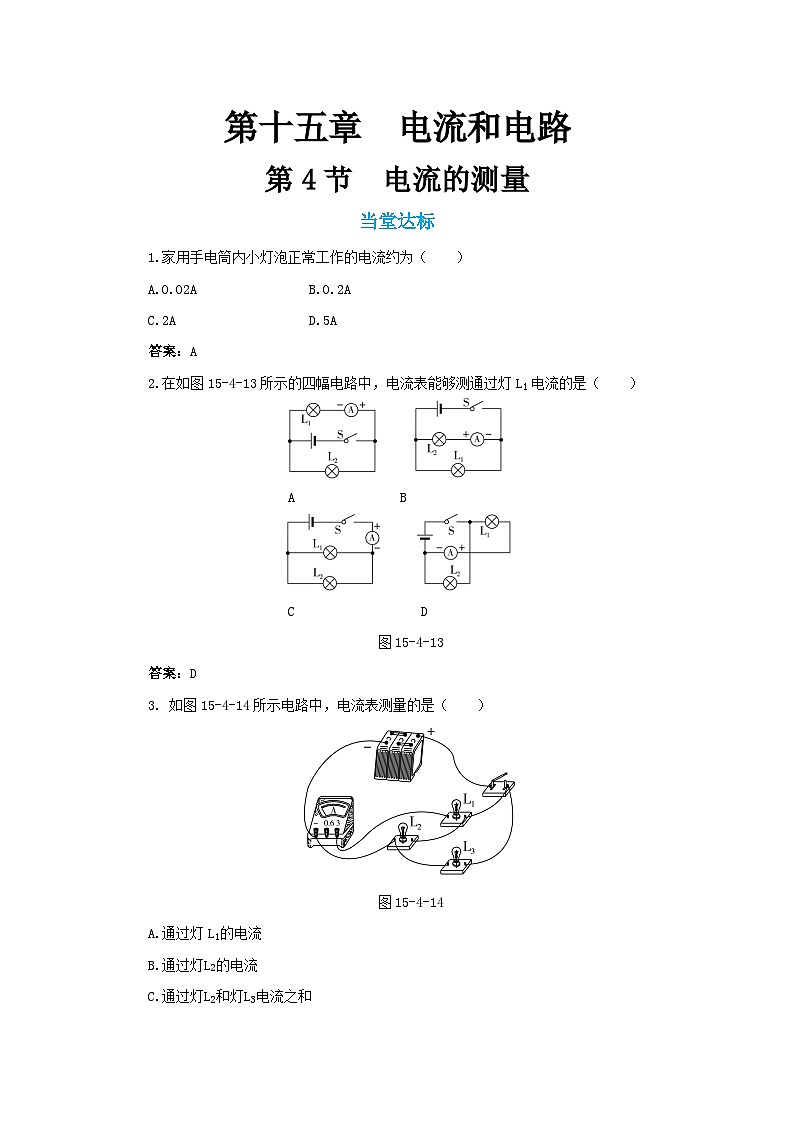

第十五章  电流和电路

第4节  电流的测量

当堂达标

1.家用手电筒内小灯泡正常工作的电流约为（　　）

A.0.02A                B.0.2A

C.2A                   D.5A

答案：A

2.在如图15-4-13所示的四幅电路中，电流表能够测通过灯L1电流的是（　　）

A        　     B

        　   C          　　　  D

图15-4-13

答案：D

3. 如图15-4-14所示电路中，电流表测量的是（　　）

图15-4-14

A.通过的电流

B.通过的电流

C.通过和灯电流之和

D.电路中的总电流

答案：A

4. 用电流表测电路中的电流时，一名同学接入电路的是“0～0.6 A”这个量程，而另一名同学读数时却按照“O～3 A”的量程读成了2.4 A，那么实际测得的电流应该是（　　）

A.2.4 A              B.0.48 A

C.0.36 A             D.0.24 A

答案：B

5. 如图15-4-16甲、乙所示是试触和正确测量电流的过程电流表指针指示位置，则对应的图15-4-15试触时M连接的是电流表的“_____”接线柱，准确测量通过灯泡的电流是_______A。

　　　　　　　　　　　　　  　　甲　　　  　　　　　乙　

图15-4-15                       图15-4-16

答案：3  0.12

6. 如图15-4-17所示，用电流表测量并联电路中通过的电流大小，线头M应接_____；测量通过灯泡和的总电流，线头M应接在_______。

 图15-4-17

答案：电流表的“0.6”接线柱  电流表的“-”接线柱
