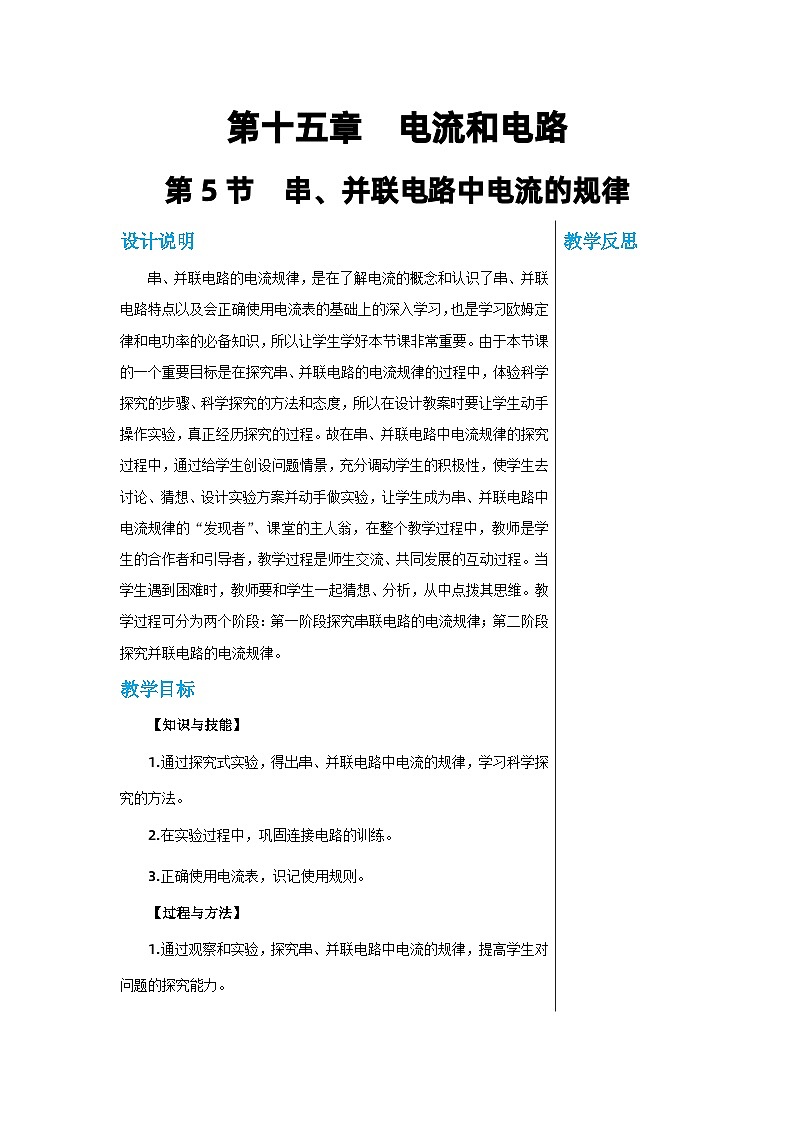

第十五章  电流和电路

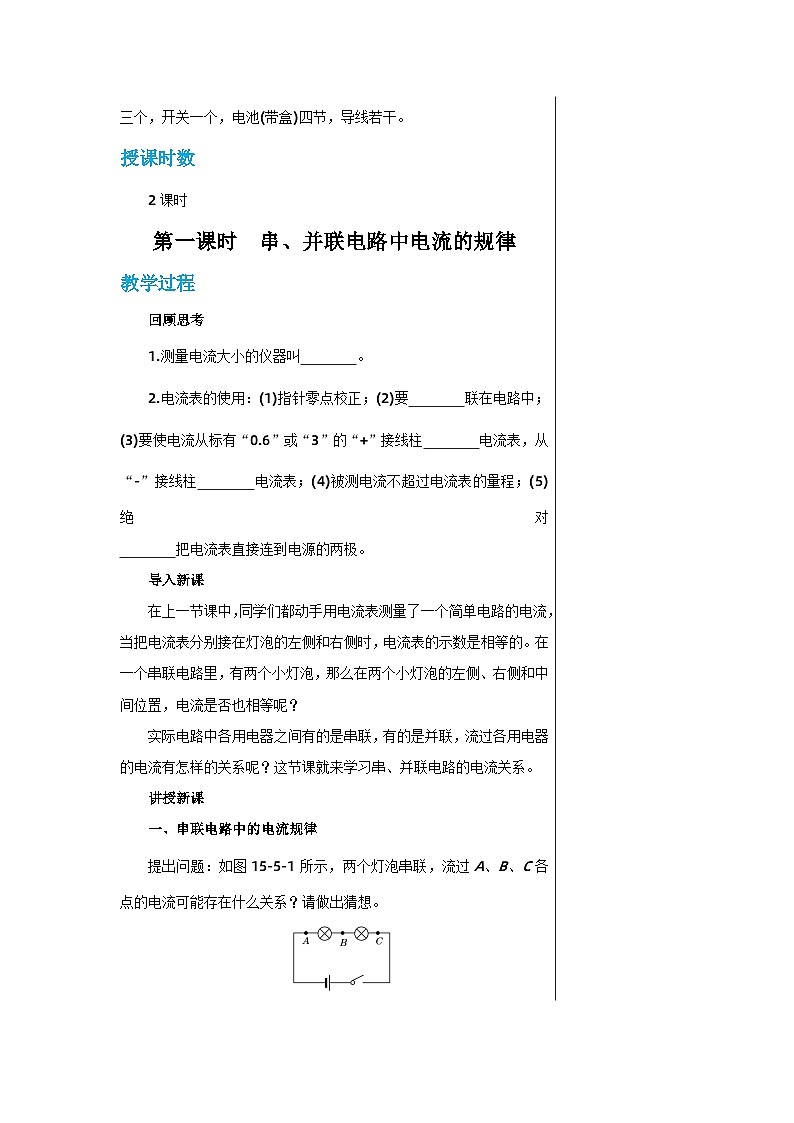

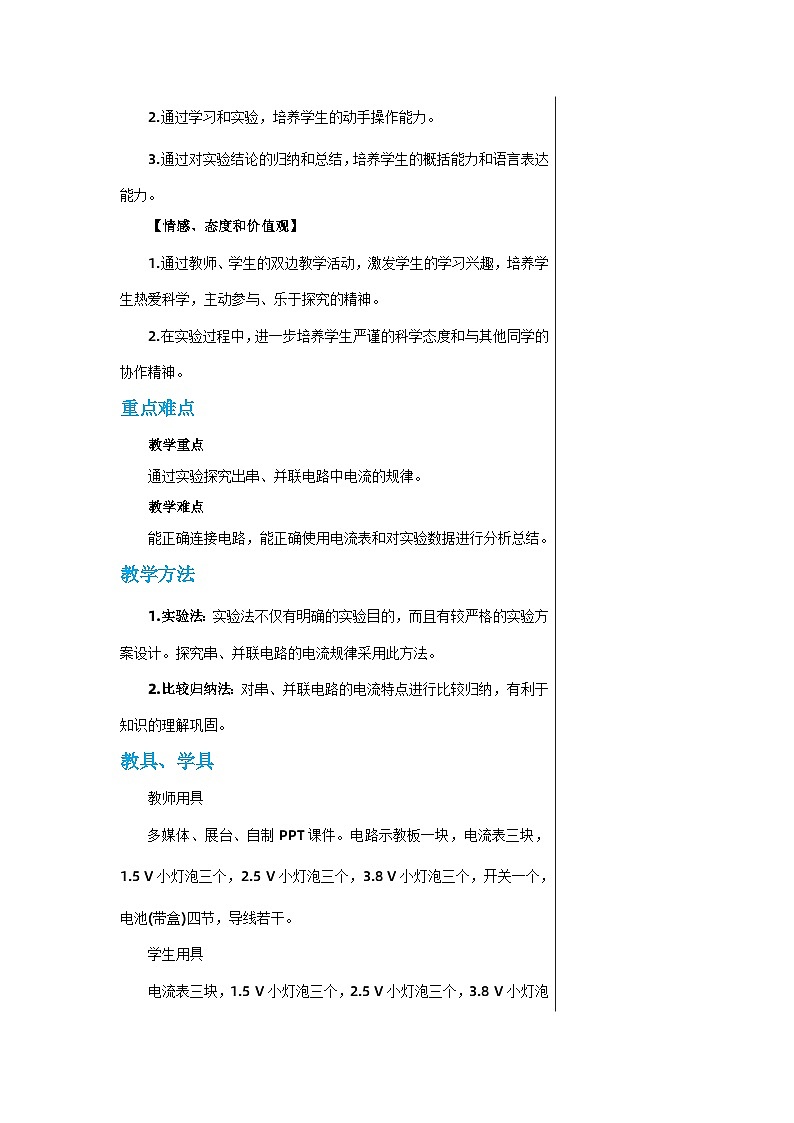

第5节  串、并联电路中电流的规律

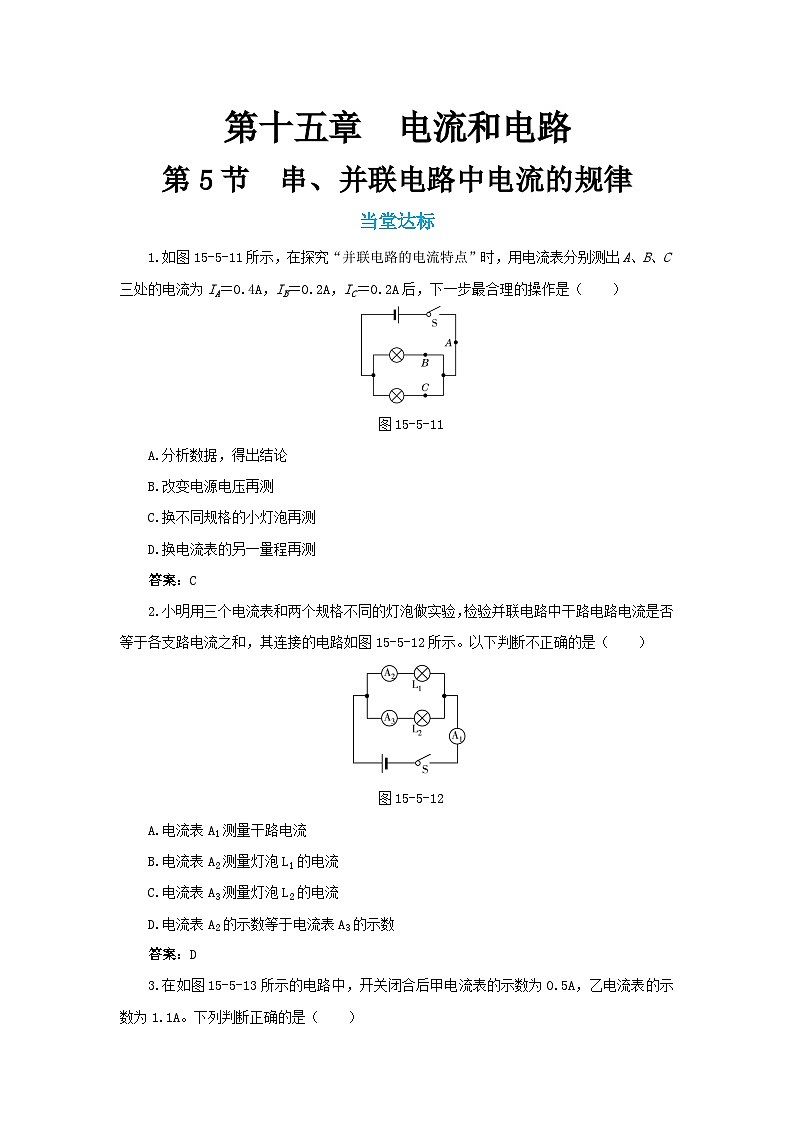

当堂达标

1.如图15-5-11所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为IA＝0.4A，IB＝0.2A，IC＝0.2A后，下一步最合理的操作是（　　）

图15-5-11

A.分析数据，得出结论

B.改变电源电压再测

C.换不同规格的小灯泡再测

D.换电流表的另一量程再测

答案：C

2.小明用三个电流表和两个规格不同的灯泡做实验，检验并联电路中干路电路电流是否等于各支路电流之和，其连接的电路如图15-5-12所示。以下判断不正确的是（　　）

图15-5-12

A.电流表A1测量干路电流

B.电流表A2测量灯泡L1的电流

C.电流表A3测量灯泡L2的电流

D.电流表A2的示数等于电流表A3的示数

答案：D

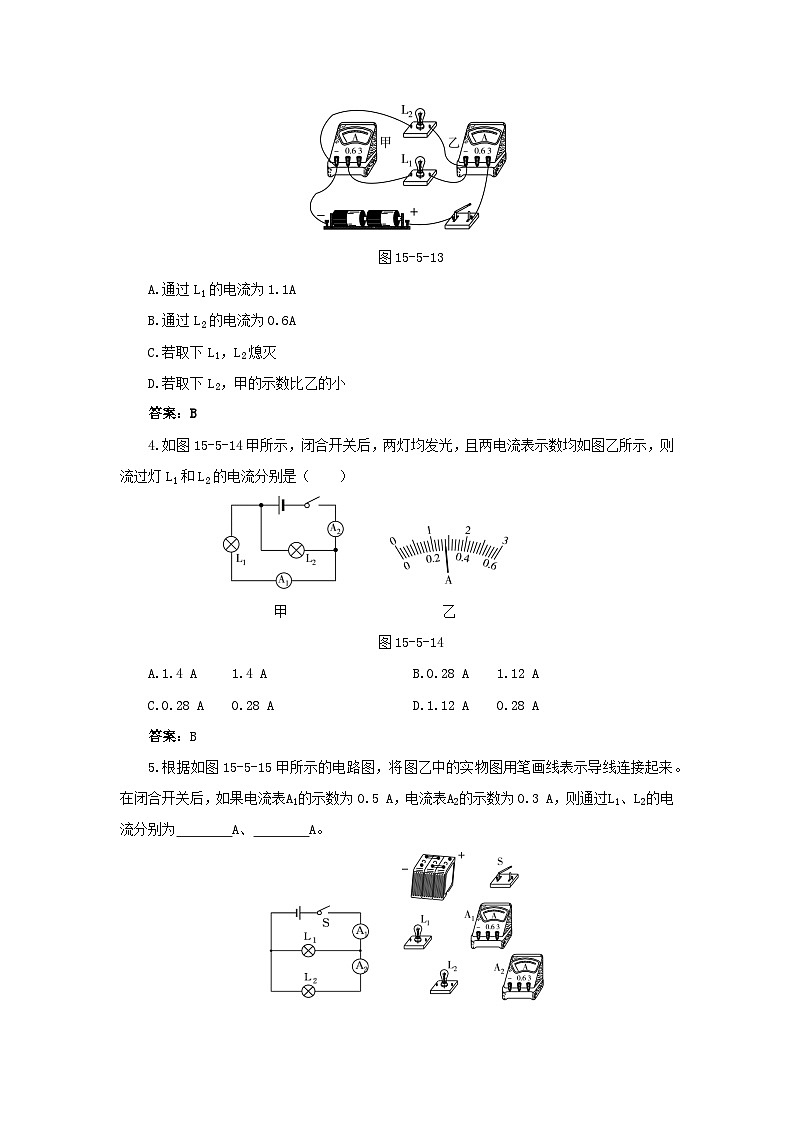

3.在如图15-5-13所示的电路中，开关闭合后甲电流表的示数为0.5A，乙电流表的示数为1.1A。下列判断正确的是（　　）

图15-5-13

A.通过L1的电流为1.1A

B.通过L2的电流为0.6A

C.若取下L1，L2熄灭

D.若取下L2，甲的示数比乙的小

答案：B

4.如图15-5-14甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯L1和L2的电流分别是（　　）

甲　　　　　　　　　　　乙

图15-5-14

A.1.4 A   　1.4 A B.0.28 A　　1.12 A

C.0.28 A    0.28 A D.1.12 A　　0.28 A

答案：B

5.根据如图15-5-15甲所示的电路图，将图乙中的实物图用笔画线表示导线连接起来。在闭合开关后，如果电流表的示数为0.5 A，电流表的示数为0.3 A，则通过、的电流分别为        A、        A。

甲                  乙

图15-5-15

答案：连接的实物图如图15-5-16所示　0.2  0.3

图15-5-16

6.某同学希望通过比较电路中不同位置的电流表的读数来探究串联电路的电流规律，所接电路如图15-5-17甲所示，闭合开关后，两电流表指针的偏转情况如图乙所示。

甲                     乙             　　 　　 丙

图15-5-17

(1)电流表的读数是        。

(2)该同学发现电流表的指针偏转比电流表的指针偏转小，所以他认为“串联电路电流每流过一个用电器，电流都会减弱一些”。请你指出造成他判断错误的原因是                                。

(3)另一同学连接的电路如图丙所示。闭合开关后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”。

答案：（1）0.4 A  （2）电流表和选用的量程不同

（3）可行　不可行
