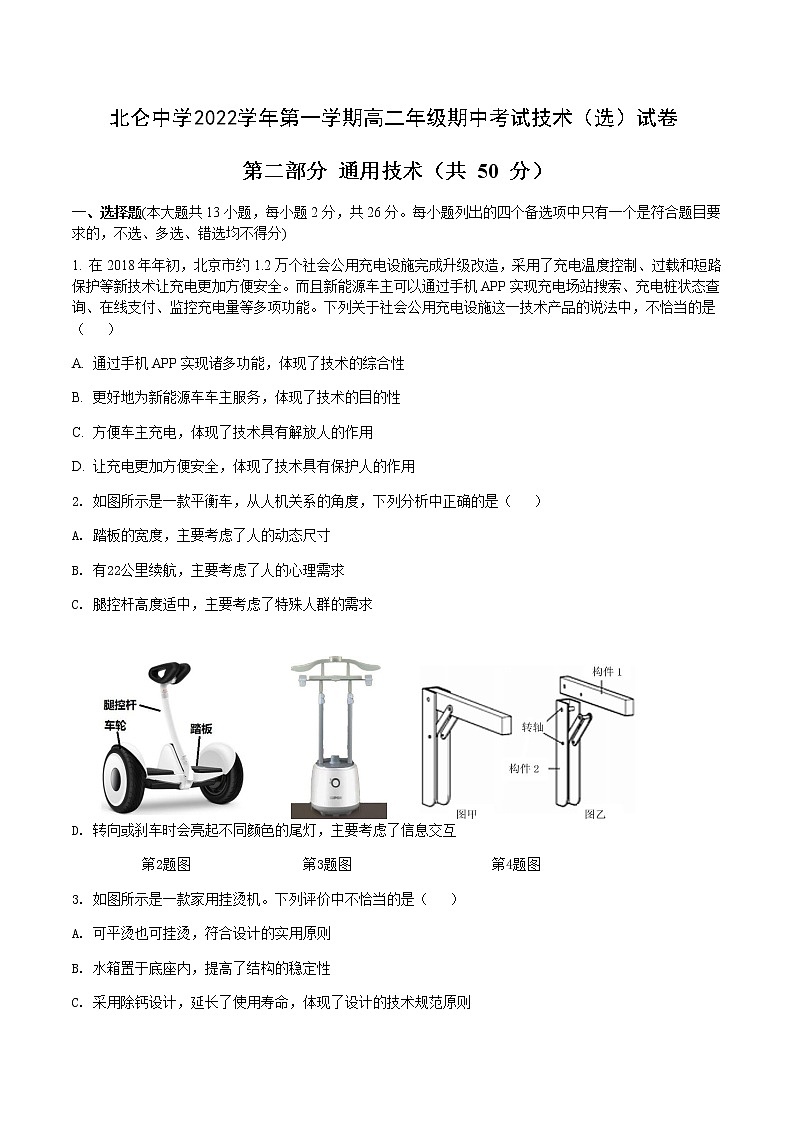

北仑中学2022学年第一学期高二年级期中考试技术（选）试卷第二部分 通用技术（共 50 分）一、选择题(本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1. 在2018年年初，北京市约1.2万个社会公用充电设施完成升级改造，采用了充电温度控制、过载和短路保护等新技术让充电更加方便安全。而且新能源车主可以通过手机APP实现充电场站搜索、充电桩状态查询、在线支付、监控充电量等多项功能。下列关于社会公用充电设施这一技术产品的说法中，不恰当的是（   ） 通过手机APP实现诸多功能，体现了技术的综合性 更好地为新能源车车主服务，体现了技术的目的性 方便车主充电，体现了技术具有解放人的作用 让充电更加方便安全，体现了技术具有保护人的作用 如图所示是一款平衡车，从人机关系的角度，下列分析中正确的是（   ） 踏板的宽度，主要考虑了人的动态尺寸 有22公里续航，主要考虑了人的心理需求 腿控杆高度适中，主要考虑了特殊人群的需求

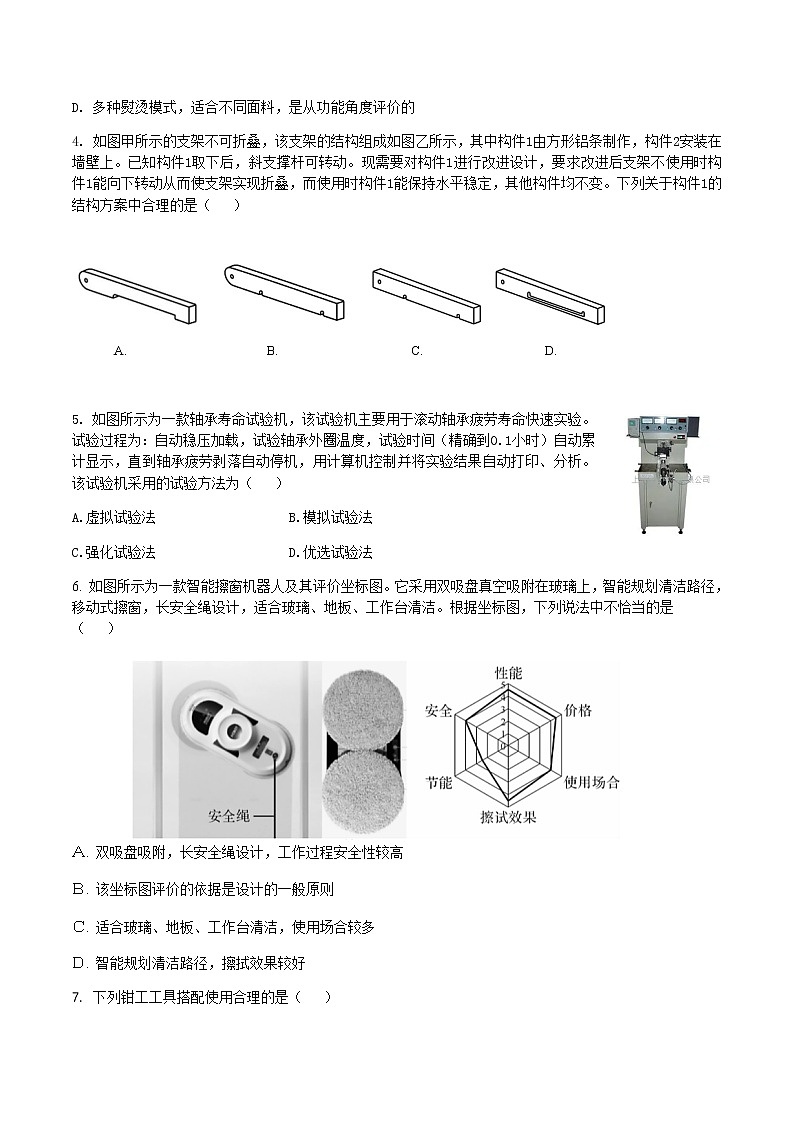

转向或刹车时会亮起不同颜色的尾灯，主要考虑了信息交互第2题图                第3题图                    第4题图 如图所示是一款家用挂烫机。下列评价中不恰当的是（   ） 可平烫也可挂烫，符合设计的实用原则 水箱置于底座内，提高了结构的稳定性 采用除钙设计，延长了使用寿命，体现了设计的技术规范原则 多种熨烫模式，适合不同面料，是从功能角度评价的 如图甲所示的支架不可折叠，该支架的结构组成如图乙所示，其中构件1由方形铝条制作，构件2安装在墙壁上。已知构件1取下后，斜支撑杆可转动。现需要对构件1进行改进设计，要求改进后支架不使用时构件1能向下转动从而使支架实现折叠，而使用时构件1能保持水平稳定，其他构件均不变。下列关于构件1的结构方案中合理的是（   ）            A.                     B.                    C.                  D. 5. 如图所示为一款轴承寿命试验机，该试验机主要用于滚动轴承疲劳寿命快速实验。试验过程为：自动稳压加载，试验轴承外圈温度，试验时间（精确到0.1小时）自动累计显示，直到轴承疲劳剥落自动停机，用计算机控制并将实验结果自动打印、分析。该试验机采用的试验方法为（   ）A.虚拟试验法                   B.模拟试验法C.强化试验法                   D.优选试验法6. 如图所示为一款智能擦窗机器人及其评价坐标图。它采用双吸盘真空吸附在玻璃上，智能规划清洁路径，移动式擦窗，长安全绳设计，适合玻璃、地板、工作台清洁。根据坐标图，下列说法中不恰当的是（   ）

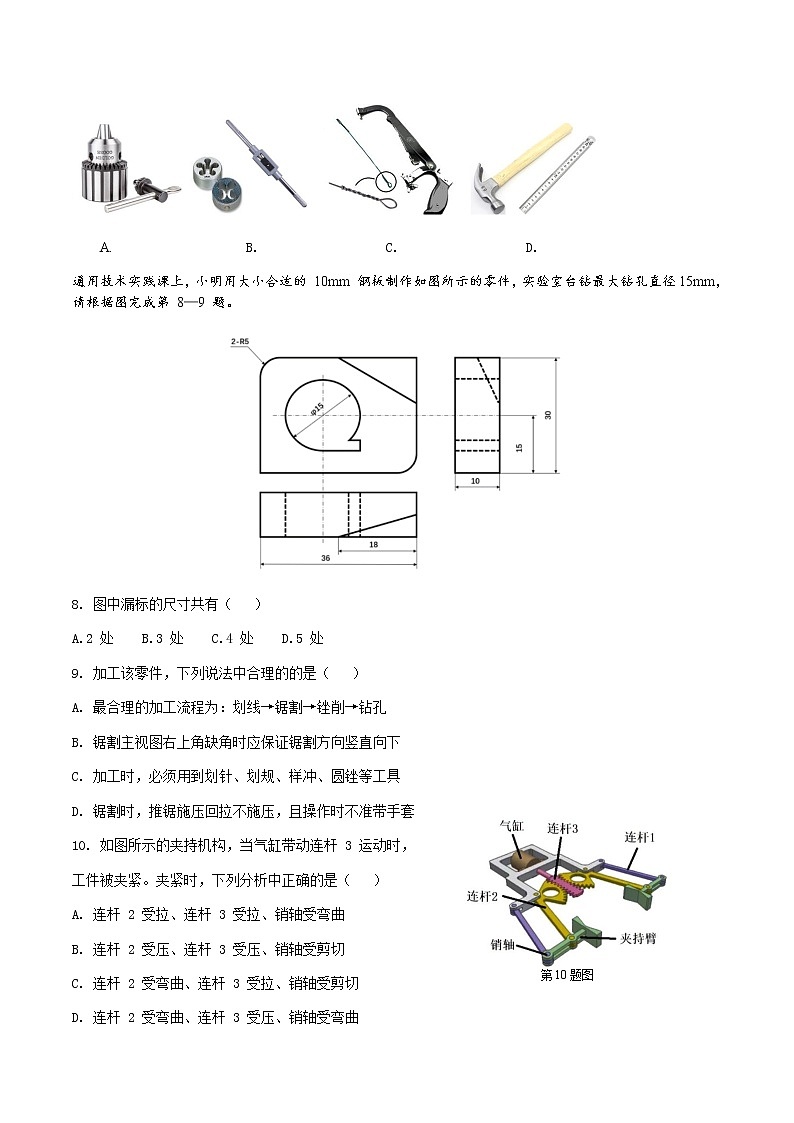

Ａ. 双吸盘吸附，长安全绳设计，工作过程安全性较高 Ｂ. 该坐标图评价的依据是设计的一般原则Ｃ. 适合玻璃、地板、工作台清洁，使用场合较多 Ｄ. 智能规划清洁路径，擦拭效果较好 下列钳工工具搭配使用合理的是（   ）                        B.                  C.                  D.通用技术实践课上，小明用大小合适的 10mm 钢板制作如图所示的零件，实验室台钻最大钻孔直径15mm，请根据图完成第 8—9 题。 图中漏标的尺寸共有（   ）A.2 处    B.3 处    C.4 处    D.5 处 加工该零件，下列说法中合理的的是（   ） 最合理的加工流程为：划线→锯割→锉削→钻孔 锯割主视图右上角缺角时应保证锯割方向竖直向下 加工时，必须用到划针、划规、样冲、圆锉等工具 锯割时，推锯施压回拉不施压，且操作时不准带手套 如图所示的夹持机构，当气缸带动连杆 3 运动时，工件被夹紧。夹紧时，下列分析中正确的是（   ） 连杆 2 受拉、连杆 3 受拉、销轴受弯曲 连杆 2 受压、连杆 3 受压、销轴受剪切 连杆 2 受弯曲、连杆 3 受拉、销轴受剪切 连杆 2 受弯曲、连杆 3 受压、销轴受弯曲 下图为某化工生产过程的工艺流程。下列关于该流程分析中正确的是（  ） 反应Ⅰ、反应Ⅱ、反应Ⅳ是串行工序，而反应Ⅲ和他们是并行工序 该流程的最终产物是 CO2、CaCO3、NH4Cl、KNO3  为提高流程效率、节约成本，可以把过滤环节合并先进的过滤设备是该流程优化的条件无人驾驶汽车是智能汽车的一种，需要计算机系统与汽车系统的有机整合。其主要工作原理是: 计算机系统根据用户选定的目的地自动规划行车路线，导航系统会实时检测行车路线是否偏移，通过计算机控制转向系统修正路线；行驶中利用车载传感器来感知车辆周围环境，计算机根据车载传 感器所获得的道路、车辆位置和障碍物等信息，及时控制转向系统和制动系统，实现避让和超车,从而使车辆能够安全、可靠地在道路上行驶。据此回答 12〜13 小题。12．关于无人驾驶汽车系统，下列说法错误的是A．可分为导航子系统、计算机子系统、转向子系统和制动子系统等B．若计算机系统处理不及时会导致避让不及时而发生事故，体现了系统的动态性C．能适用于不同交通状况的道路，体现了系统的环境适应性D．设计时既要考虑性能可靠，又要兼顾成本等因素，体现了系统分析的综合性原则13．关于无人驾驶汽车的工作原理，下列分析说法不正确的是A．需要用户自己设置目的地，因此还不是自动控制B．无人驾驶汽车沿规划路线行驶的控制，可设计成闭环控制C．无人驾驶汽车避让和超车的控制，可设计成开环控制D．沿规划路线行驶过程中干扰因素包括其它车辆和障碍物二、非选择题（本大题共3小题，第14小题6分，第15小题9分，第16题9分，共24分）14.如图所示为万向节的结构示意图。曲柄通过曲柄轴与公连接头连接，齿轮通过键与母连接头连接，公连接头和母连接头通过星形轮连接实现一定角度的旋转方向改变。分析该款万向节的装配结构，回答以下问题：第14题图a                             第14题图b（1）以框架为基准，该结构的装配需要以下环节：A.安装公连接头；B.安装曲柄轴；C.安装曲柄头；D.安装齿轮；E.安装母连接头；F.用轴2安装星形轮；G.安装曲柄；H.安装键；I.用轴1安装星形轮。合理的装配流程为：A→I→ ▲ →F→ ▲ → ▲ →B→ ▲ →C(在“ ▲ ”处填写装配环节的序号)；（2）该万向节的结构当中，曲柄头与曲柄之间的连接方式为 ▲ ，曲柄与曲柄轴之间的连接方式为 ▲ (在A.铰连接；B.刚连接中选择合适的选项，将序号填入“ ▲ ”处)。15. 三视图补线题（9分）（1）请补全三视图中所缺的三条图线（超过三条图线倒扣分）        （2）请补全三视图中所缺的三条图线（超过三条图线倒扣分）     （3）请补全三视图中所缺的三条图线（超过三条图线倒扣分）          小明发现夏天在教室里学习容易犯困，于是他想设计一个防趴神器，可以安装在不同厚度桌面的边缘，当红外传感器检测到学生趴到桌子上时，通过电机转动来带动拍子从竖直位置向下翻转，起到提醒的作用。如图a所示，电机已经安装在铁制底座上。如图b所示拍子的安装孔宽为20mm，连接件与安装孔连接。请你帮助小明完成该装置的机械连接部分的设计，设计要求如下：① 拍子能实现绕底座上方的圆孔上下翻转;② 电机只能单向转动；③ 材料选用厚度为5mm的钢板。请完成以下任务：(1) 防趴神器底座的安装槽宽度不小于50mm，主要考虑了    ▲ 的因素（在“A.物；B.人；C.环境”中选择合适的选项，将序号填入 “              ▲              ”处)；(2) 安装底座的孔a属于   ▲  (在“A.螺纹孔；B.光孔”中选择合适的 选项，将序号填入“  ▲ ”处);(3) 画出机械连接部分的设计草图，必要时可用文字说明；(4) 在设计草图上标注连接件的主要尺寸。(5) 如图C所示电机轴内有M5右旋螺纹孔（沿箭头方向观察，顺时针旋紧螺钉），如果使用螺钉将设计好的连接部分与电机轴连接，为保证防趴神器使用过程中连接件与电机轴不松动，电机的旋转方向应设定为              ▲              (在“A.顺时针；B.逆时针”中选择合适的选项，将序号填入“              ▲              ”处)
第二部分通用技术(共50分) 参考答案一、选择题(本大题共13小题,每小题2分,共26分)题号12345678910111213答案ADCBCBACBCDBA二、非选择题(本大题共3小题，第14小题6分，第15小题9分，第16题9分，共18分)14.（1）以框架为基准，该结构的装配需要以下环节：A.安装公连接头；I.用轴1安装星形轮；E.安装母连接头；F.用轴2安装星形轮；H.安装键；D.安装齿轮；B.安装曲柄轴；G.安装曲柄；C.安装曲柄头。（2）A B15.（每条线一分，超过三条图线倒扣分，每小题各3分）（1）                                 （2）       （3）16.（1）C（2）A（3）（4）（5）B
