高考物理一轮复习巩固提升第3章实验四　验证牛顿运动定律 (含解析)

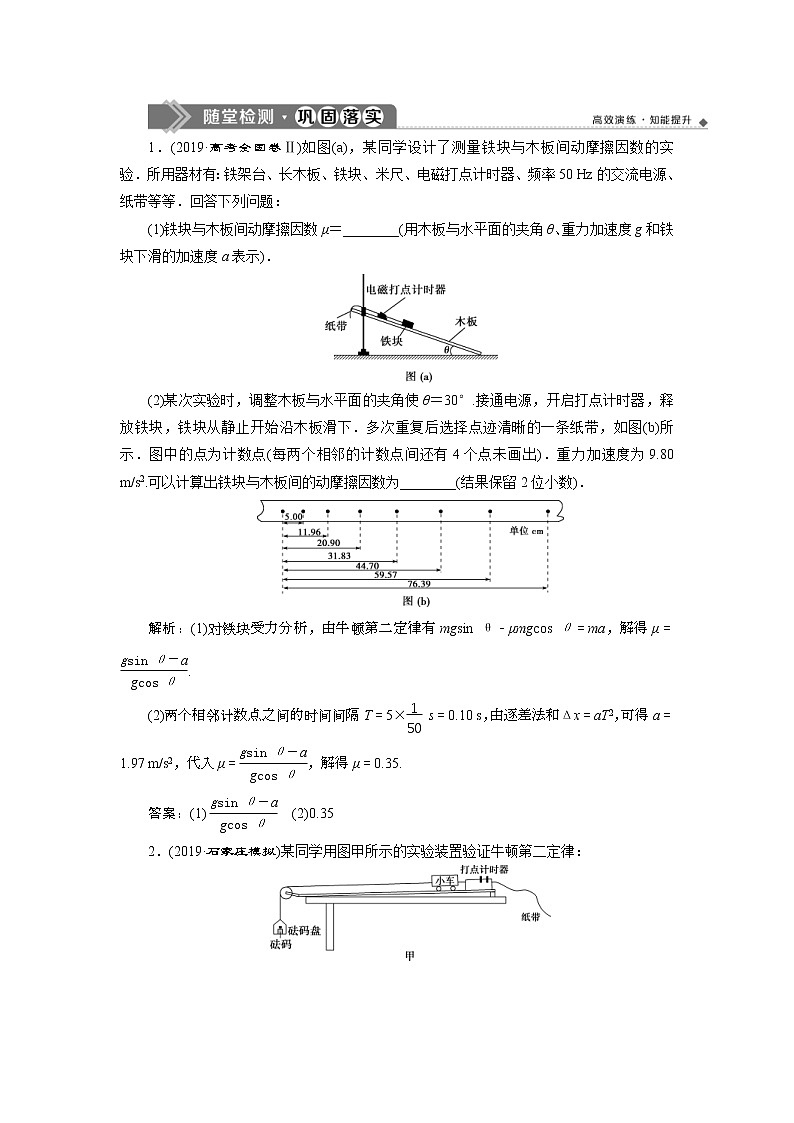

1．(2019·高考全国卷Ⅱ)如图(a)，某同学设计了测量铁块与木板间动摩擦因数的实验．所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50 Hz的交流电源、纸带等等．回答下列问题：

(1)铁块与木板间动摩擦因数μ＝________(用木板与水平面的夹角θ、重力加速度g和铁块下滑的加速度a表示)．

(2)某次实验时，调整木板与水平面的夹角使θ＝30°.接通电源，开启打点计时器，释放铁块，铁块从静止开始沿木板滑下．多次重复后选择点迹清晰的一条纸带，如图(b)所示．图中的点为计数点(每两个相邻的计数点间还有4个点未画出)．重力加速度为9.80 m/s2.可以计算出铁块与木板间的动摩擦因数为________(结果保留2位小数)．

解析：(1)对铁块受力分析，由牛顿第二定律有mgsin θ－μmgcos θ＝ma，解得μ＝.

(2)两个相邻计数点之间的时间间隔T＝5× s＝0.10 s，由逐差法和Δx＝aT2，可得a＝1.97 m/s2，代入μ＝，解得μ＝0.35.

答案：(1) 　(2)0.35

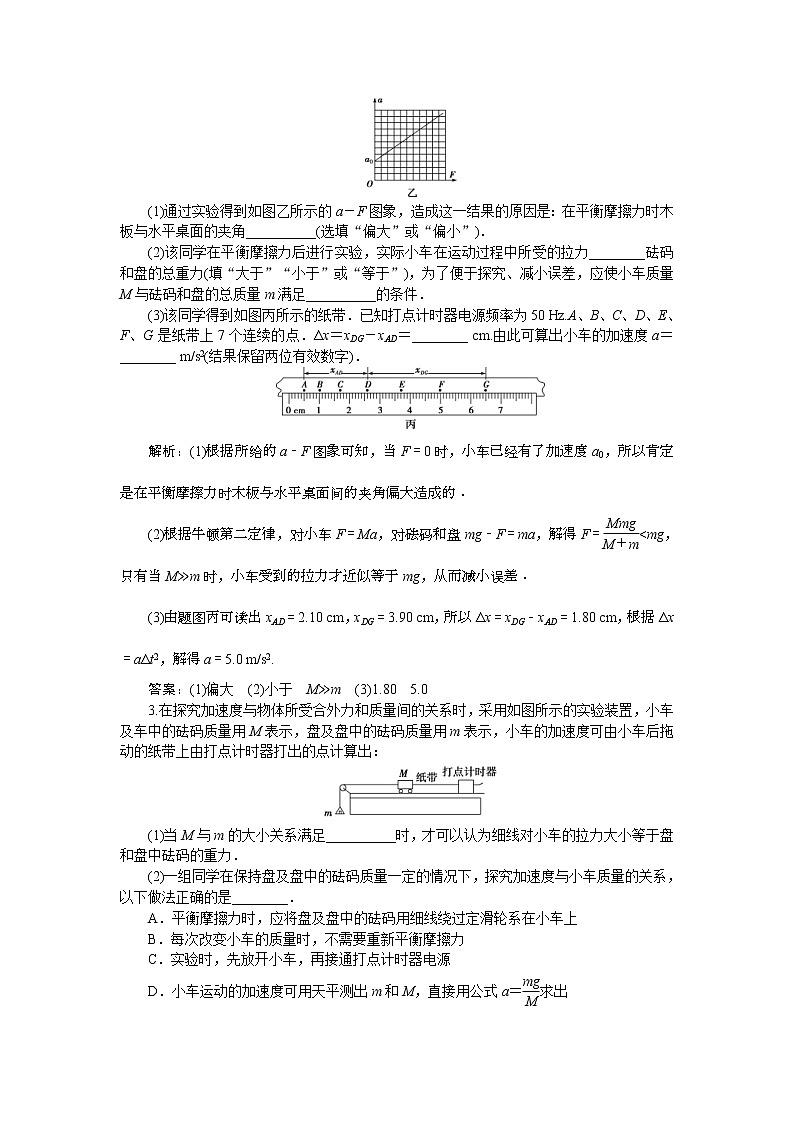

2．(2019·石家庄模拟)某同学用图甲所示的实验装置验证牛顿第二定律：

(1)通过实验得到如图乙所示的a－F图象，造成这一结果的原因是：在平衡摩擦力时木板与水平桌面的夹角__________(选填“偏大”或“偏小”)．

(2)该同学在平衡摩擦力后进行实验，实际小车在运动过程中所受的拉力________砝码和盘的总重力(填“大于”“小于”或“等于”)，为了便于探究、减小误差，应使小车质量M与砝码和盘的总质量m满足__________的条件．

(3)该同学得到如图丙所示的纸带．已知打点计时器电源频率为50 Hz.A、B、C、D、E、F、G是纸带上7个连续的点．Δx＝xDG－xAD＝________ cm.由此可算出小车的加速度a＝________ m/s2(结果保留两位有效数字)．

解析：(1)根据所给的a－F图象可知，当F＝0时，小车已经有了加速度a0，所以肯定是在平衡摩擦力时木板与水平桌面间的夹角偏大造成的．

(2)根据牛顿第二定律，对小车F＝Ma，对砝码和盘mg－F＝ma，解得F＝<mg，只有当M≫m时，小车受到的拉力才近似等于mg，从而减小误差．

(3)由题图丙可读出xAD＝2.10 cm，xDG＝3.90 cm，所以Δx＝xDG－xAD＝1.80 cm，根据Δx＝aΔt2，解得a＝5.0 m/s2.

答案：(1)偏大　(2)小于　M≫m　(3)1.80　5.0

3.在探究加速度与物体所受合外力和质量间的关系时，采用如图所示的实验装置，小车及车中的砝码质量用M表示，盘及盘中的砝码质量用m表示，小车的加速度可由小车后拖动的纸带上由打点计时器打出的点计算出：

(1)当M与m的大小关系满足__________时，才可以认为细线对小车的拉力大小等于盘和盘中砝码的重力．

(2)一组同学在保持盘及盘中的砝码质量一定的情况下，探究加速度与小车质量的关系，以下做法正确的是________．

A．平衡摩擦力时，应将盘及盘中的砝码用细线绕过定滑轮系在小车上

B．每次改变小车的质量时，不需要重新平衡摩擦力

C．实验时，先放开小车，再接通打点计时器电源

D．小车运动的加速度可用天平测出m和M，直接用公式a＝求出　

(3)在保持小车及车中的砝码质量M一定，探究加速度与所受合外力的关系时，由于平衡摩擦力时操作不当，两位同学得到的a－F关系分别如图中甲、乙所示(a是小车的加速度，F是细线作用于小车的拉力)．

其原因分别是：

甲图：________________________________________________________________________；

乙图：________________________________________________________________________.

解析：(1)对盘及盘中砝码：mg－F＝ma；对小车：F＝Ma，联立可得：a＝，F＝mg，只有当m≪M时，才可认为F≈mg.

(2)平衡摩擦力时，先去掉盘、盘中砝码和细线，只让小车在重力沿斜面方向的分力作用下向左运动，当小车能匀速运动时，重力沿斜面方向的分力和摩擦力平衡，A不正确；调好后，当再次改变小车质量时，无需再平衡摩擦力，B正确；实验时，要先接通打点计时器的电源，使打点计时器正常工作，再释放小车，C不正确；小车的加速度是通过处理纸带确定的，D不正确．

(3)由甲图可看出F＝0时，a≠0，说明木板的倾角过大，重力沿斜面方向的分力大于摩擦力．由乙图可看出，只有当F达到一定值时，才会有加速度，说明平衡摩擦力不足或未平衡摩擦力．

答案：(1)m≪M　(2)B　(3)木板的倾角过大　没有平衡摩擦力或平衡摩擦力不足

4．(2018·高考全国卷Ⅱ)某同学用图(a)所示的装置测量木块与木板之间的动摩擦因数．跨过光滑定滑轮的细线两端分别与木块和弹簧秤相连，滑轮和木块间的细线保持水平，在木块上方放置砝码．缓慢向左拉动水平放置的木板，当木块和砝码相对桌面静止且木板仍在继续滑动时，弹簧秤的示数即为木块受到的滑动摩擦力的大小．某次实验所得数据在表中给出，其中f4的值可从图(b)中弹簧秤的示数读出．

回答下列问题：

(1)f4＝________N；

(2)在图(c)的坐标纸上补齐未画出的数据点并绘出f－m图线；

(3)f与m、木块质量M、木板与木块之间的动摩擦因数μ及重力加速度大小g之间的关系式为f＝________， f－m图线(直线)的斜率的表达式为k＝________；

(4)取g＝9.80 m/s2，由绘出的f－m图线求得μ＝______．(保留两位有效数字)

解析：(1)对弹簧秤进行读数得2.75 N.

(2)在图象上添加(0.05 kg，2.15 N)、(0.20 kg，2.75 N)这两个点，画一条直线，使尽可能多的点落在这条直线上，不在直线上的点大致均匀分布在直线两侧，如答案图所示．

(3)由实验原理可得f＝μ(M＋m)g，f－m图线的斜率为k＝μg.

(4)根据图象求出k＝3.9 N/kg，代入数据得μ＝0.40.

答案：(1)2.75　(2)如图所示　(3)μ(M＋m)g　μg　(4)0.40
