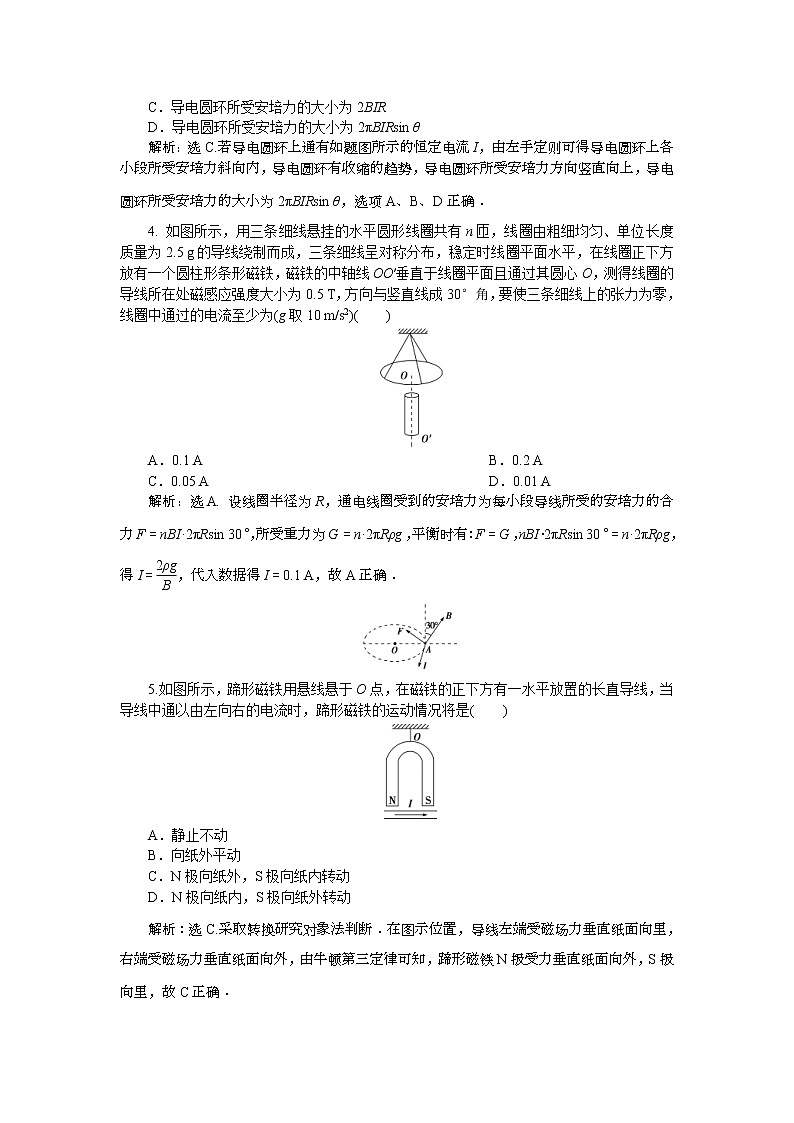

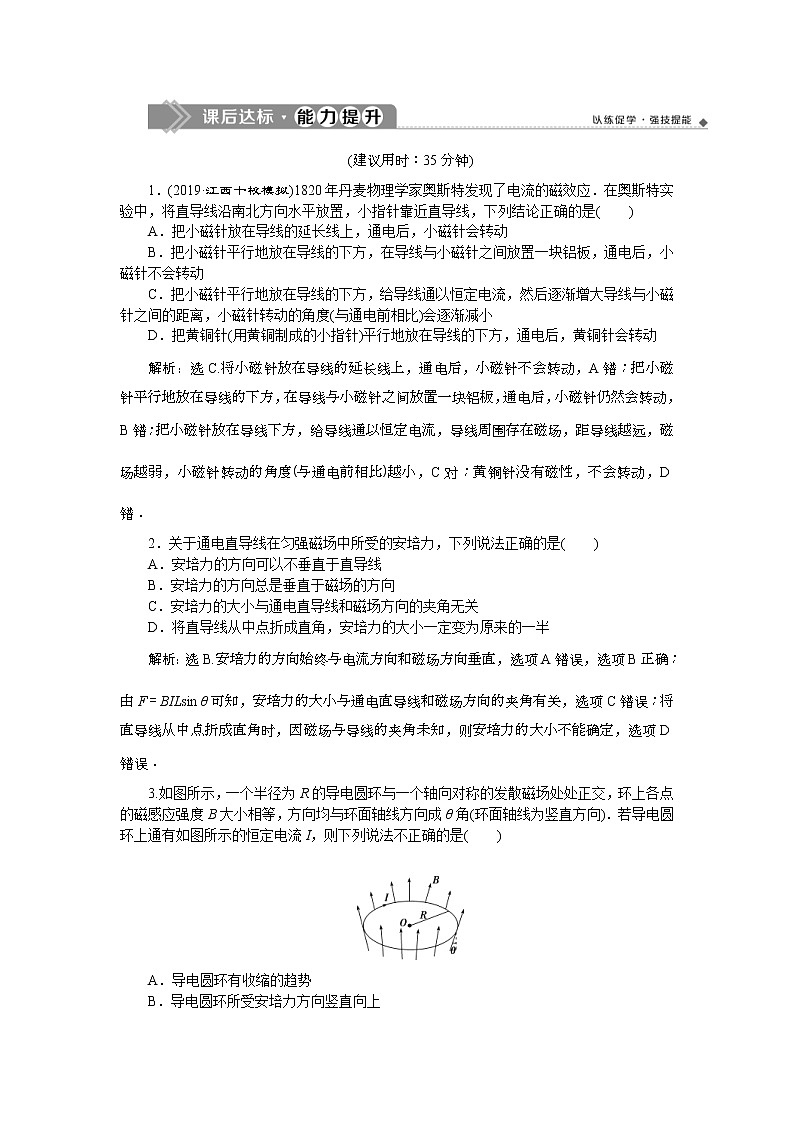

(建议用时：35分钟)1．(2019·江西十校模拟)1820年丹麦物理学家奥斯特发现了电流的磁效应．在奥斯特实验中，将直导线沿南北方向水平放置，小指针靠近直导线，下列结论正确的是(　　)A．把小磁针放在导线的延长线上，通电后，小磁针会转动B．把小磁针平行地放在导线的下方，在导线与小磁针之间放置一块铝板，通电后，小磁针不会转动C．把小磁针平行地放在导线的下方，给导线通以恒定电流，然后逐渐增大导线与小磁针之间的距离，小磁针转动的角度(与通电前相比)会逐渐减小D．把黄铜针(用黄铜制成的小指针)平行地放在导线的下方，通电后，黄铜针会转动解析：选C.将小磁针放在导线的延长线上，通电后，小磁针不会转动，A错；把小磁针平行地放在导线的下方，在导线与小磁针之间放置一块铝板，通电后，小磁针仍然会转动，B错；把小磁针放在导线下方，给导线通以恒定电流，导线周围存在磁场，距导线越远，磁场越弱，小磁针转动的角度(与通电前相比)越小，C对；黄铜针没有磁性，不会转动，D错．2．关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是(　　)A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角无关D．将直导线从中点折成直角，安培力的大小一定变为原来的一半解析：选B.安培力的方向始终与电流方向和磁场方向垂直，选项A错误，选项B正确；由F＝BILsin θ可知，安培力的大小与通电直导线和磁场方向的夹角有关，选项C错误；将直导线从中点折成直角时，因磁场与导线的夹角未知，则安培力的大小不能确定，选项D错误．3.如图所示，一个半径为R的导电圆环与一个轴向对称的发散磁场处处正交，环上各点的磁感应强度B大小相等，方向均与环面轴线方向成θ角(环面轴线为竖直方向)．若导电圆环上通有如图所示的恒定电流I，则下列说法不正确的是(　　) A．导电圆环有收缩的趋势B．导电圆环所受安培力方向竖直向上C．导电圆环所受安培力的大小为2BIRD．导电圆环所受安培力的大小为2πBIRsin θ解析：选C.若导电圆环上通有如题图所示的恒定电流I，由左手定则可得导电圆环上各小段所受安培力斜向内，导电圆环有收缩的趋势，导电圆环所受安培力方向竖直向上，导电圆环所受安培力的大小为2πBIRsin θ，选项A、B、D正确．4. 如图所示，用三条细线悬挂的水平圆形线圈共有n匝，线圈由粗细均匀、单位长度质量为2.5 g的导线绕制而成，三条细线呈对称分布，稳定时线圈平面水平，在线圈正下方放有一个圆柱形条形磁铁，磁铁的中轴线OO′垂直于线圈平面且通过其圆心O，测得线圈的导线所在处磁感应强度大小为0.5 T，方向与竖直线成30°角，要使三条细线上的张力为零，线圈中通过的电流至少为(g取10 m/s2)(　　)A．0.1 A　　 B．0.2 AC．0.05 A D．0.01 A解析：选A. 设线圈半径为R，通电线圈受到的安培力为每小段导线所受的安培力的合力F＝nBI·2πRsin 30°，所受重力为G＝n·2πRρg，平衡时有：F＝G，nBI·2πRsin 30°＝n·2πRρg，得I＝，代入数据得I＝0.1 A，故A正确．5.如图所示，蹄形磁铁用悬线悬于O点，在磁铁的正下方有一水平放置的长直导线，当导线中通以由左向右的电流时，蹄形磁铁的运动情况将是(　　)A．静止不动B．向纸外平动C．N极向纸外，S极向纸内转动D．N极向纸内，S极向纸外转动解析：选C.采取转换研究对象法判断．在图示位置，导线左端受磁场力垂直纸面向里，右端受磁场力垂直纸面向外，由牛顿第三定律可知，蹄形磁铁N极受力垂直纸面向外，S极向里，故C正确．6. (2019·衡阳模拟)如图所示，在竖直向下的匀强磁场中有两根竖直放置的平行粗糙导轨CD、EF，导轨上放一金属棒MN.现从t＝0时刻起，给金属棒通以图示方向的电流且电流强度与时间成正比，即I＝kt，其中k为常量，金属棒与导轨始终垂直且接触良好．下列关于金属棒的速度v、加速度a随时间t变化的关系图象，可能正确的是(　　)解析：选D.从t＝0时刻起，金属棒通以电流I＝kt，由左手定则可知，安培力方向垂直纸面向里，使其紧压导轨，导致金属棒在运动过程中，所受到的摩擦力增大，所以加速度在减小，当滑动摩擦力小于重力时速度与加速度方向相同，所以金属棒做加速度减小的加速运动．当滑动摩擦力等于重力时，加速度为零，此时速度达到最大．当安培力继续增大时导致加速度方向竖直向上，则出现加速度与速度方向相反，因此做加速度增大的减速运动．v－t图象的斜率绝对值表示加速度的大小，故选项A、B均错误．对金属棒MN，由牛顿第二定律得mg－μFN＝ma，而FN＝BIL＝BktL，即mg－μBktL＝ma，因此a＝g－t，显然加速度a与时间t成线性关系，故选项C错误，D正确．二、多项选择题7．(2019·汕头模拟)如图是磁电式电流表的结构，蹄形磁铁和铁芯间的磁场均匀辐向分布，线圈中a、b两条导线长均为l，通以图示方向的电流I，两条导线所在处的磁感应强度大小均为B.则(　　)A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将顺时针转动D．a、b导线受到的安培力大小总为BIl解析：选CD.匀强磁场的磁感应强度应大小处处相等，方向处处相同，由图可知，选项A错误；在图示的位置，a受向上的安培力，b受向下的安培力，线圈顺时针转动，选项C正确；易知选项B错误；由于磁感应强度大小不变，电流大小不变，则安培力大小始终为BIl，选项D正确．8．指南针是我国古代四大发明之一．关于指南针，下列说法正确的是(　　)A．指南针可以仅具有一个磁极B．指南针能够指向南北，说明地球具有磁场C．指南针的指向会受到附近铁块的干扰D．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转解析：选BC.指南针是一个小磁体，具有N、S两个磁极，因为地磁场的作用，指南针的N极指向地理的北极，选项A错误，选项B正确．因为指南针本身是一个小磁体，所以会对附近的铁块产生力的作用，同时指南针也会受到反作用力，所以会受铁块干扰，选项C正确．在地磁场中，指南针南北指向，当直导线在指南针正上方平行于指南针南北放置时，通电导线产生的磁场在指南针处是东西方向，所以会使指南针偏转，选项D错误．9. 如图所示，两根间距为d的平行光滑金属导轨间接有电源E，导轨平面与水平面间的夹角θ＝30°，金属杆ab垂直导轨放置，导轨与金属杆接触良好．整个装置处于磁感应强度为B的匀强磁场中．当磁场方向垂直导轨平面向上时，金属杆ab刚好处于静止状态，要使金属杆能沿导轨向上运动，可以采取的措施是(　　)A．增大磁感应强度BB．调节滑动变阻器使电流增大C．增大导轨平面与水平面间的夹角θD．将电源正负极对调使金属杆中的电流方向改变解析：选AB.对金属杆受力分析，沿导轨方向：－mgsin θ＝0，若想让金属杆向上运动，则增大，A、B正确；若增大θ，则mgsin θ增大，C错误；若电流反向，则金属杆受到的安培力反向，D错误．10．(2017·高考全国卷Ⅱ)某同学自制的简易电动机示意图如图所示．矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴．将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方．为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将(　　)A．左、右转轴下侧的绝缘漆都刮掉B．左、右转轴上下两侧的绝缘漆都刮掉C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉解析：选AD.如果将左、右转轴下侧的绝缘漆都刮掉，则线圈在安培力作用下转动起来，每转一周安培力驱动一次，可保证线圈不断地转动，A项正确；如果左、右转轴上下侧的绝缘漆均刮掉，不能保证线圈持续转动下去，B项错误；如果仅左转轴的上侧绝缘漆刮掉，右转轴的下侧绝缘漆刮掉，则线圈中不可能有电流，因此线圈不可能转动，C项错误；如果左转轴上下侧的绝缘漆均刮掉，右转轴仅下侧的绝缘漆刮掉效果与A项相同，因此D项正确．三、非选择题11. 据报道，最近已研制出一种可投入使用的电磁轨道炮，其原理如图所示．炮弹(可视为长方形导体)置于两固定的平行导轨之间，并与轨道壁接触良好．开始时炮弹在导轨的一端，通以电流后炮弹会被磁力加速，最后从位于导轨另一端的出口高速射出．设两导轨之间的距离d＝0.10 m，导轨长L＝5.0 m，炮弹质量m＝0.30 kg.导轨上的电流I的方向如图中箭头所示．可以认为，炮弹在轨道内运动时，它所在处磁场的磁感应强度始终为B＝2.0 T，方向垂直于纸面向里．若炮弹出口速度为v＝2.0×103 m/s，求通过导轨的电流I.忽略摩擦力与重力的影响．解析：在导轨通有电流I时，炮弹作为导体受到磁场施加的安培力为F＝IdB根据动能定理有FL＝mv2联立解得I＝代入题给数据得I＝6.0×105 A.答案：6.0×105 A12.如图所示，在水平地面上固定一对与水平面倾角为α的光滑平行导电轨道，轨道间的距离为l，两轨道底端的连线与轨道垂直，顶端接有电源．将一根质量为m的直导体棒ab放在两轨道上，且与两轨道垂直．已知通过导体棒的恒定电流大小为I，方向由a到b，重力加速度为g，在轨道所在空间加一竖直向上的匀强磁场，使导体棒在轨道上保持静止．(1)求磁场对导体棒的安培力的大小；(2)如果改变导轨所在空间的磁场方向，试确定使导体棒在轨道上保持静止的匀强磁场磁感应强度B的最小值和方向．解析：(1)导体棒受力如图所示根据共点力平衡条件可知，磁场对导体棒的安培力的大小F安＝mgtan α.(2)要使磁感应强度最小，则要求安培力最小．根据受力情况可知，最小安培力F安min＝mgsin α，方向平行于轨道斜向上所以最小磁感应强度Bmin＝＝根据左手定则可判断出，此时的磁感应强度的方向为垂直轨道平面斜向上．答案：(1)mgtan α　(2)　垂直轨道平面斜向上
