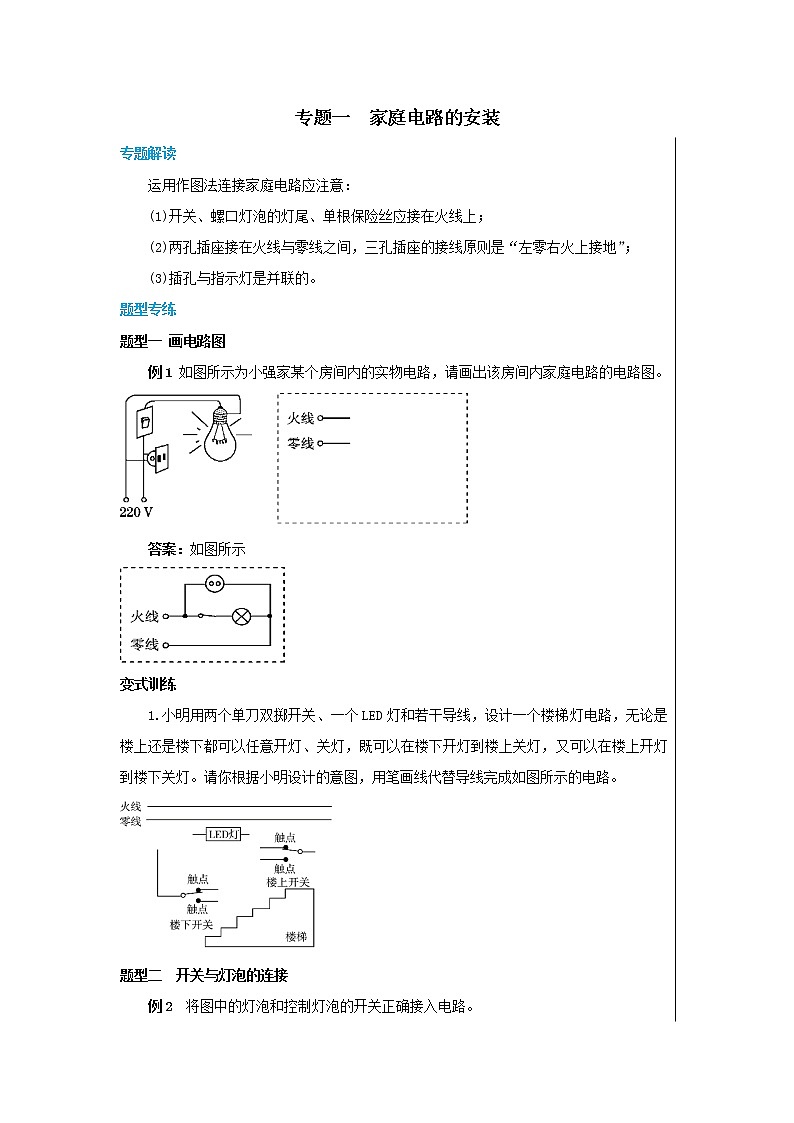

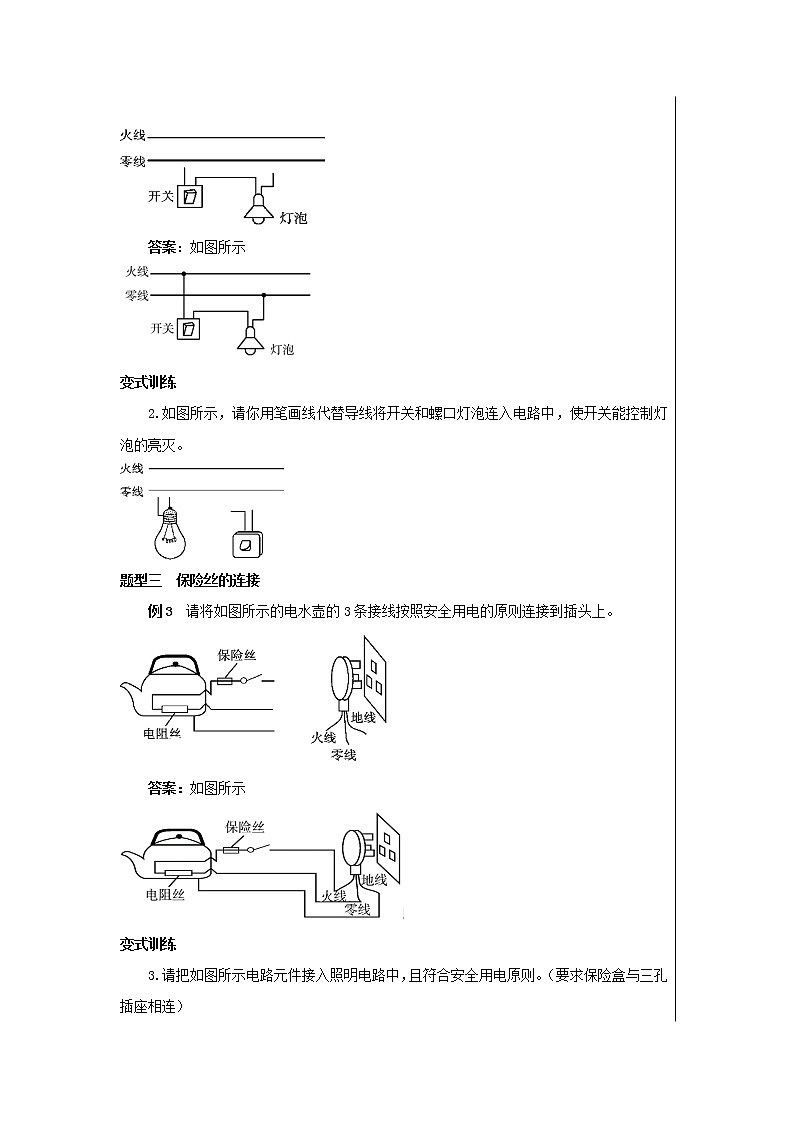

专题一  家庭电路的安装专题解读运用作图法连接家庭电路应注意：(1)开关、螺口灯泡的灯尾、单根保险丝应接在火线上；(2)两孔插座接在火线与零线之间，三孔插座的接线原则是“左零右火上接地”；(3)插孔与指示灯是并联的。题型专练题型一 画电路图例1 如图所示为小强家某个房间内的实物电路，请画出该房间内家庭电路的电路图。答案：如图所示变式训练    1.小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上还是楼下都可以任意开灯、关灯，既可以在楼下开灯到楼上关灯，又可以在楼上开灯到楼下关灯。请你根据小明设计的意图，用笔画线代替导线完成如图所示的电路。题型二  开关与灯泡的连接例2  将图中的灯泡和控制灯泡的开关正确接入电路。 答案：如图所示变式训练2.如图所示，请你用笔画线代替导线将开关和螺口灯泡连入电路中，使开关能控制灯泡的亮灭。题型三  保险丝的连接例3  请将如图所示的电水壶的3条接线按照安全用电的原则连接到插头上。答案：如图所示变式训练3.请把如图所示电路元件接入照明电路中，且符合安全用电原则。（要求保险盒与三孔插座相连）题型四  插座的连接例4 完成图中家庭电路的连接。答案：如图所示变式训练4.如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座。请把电路连接完整。题型五 按设计要求连接家庭电路例5  声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光，请用笔画线代替导线，将图中的电路连接完整。答案：如图所示点拨：由题中“行人不管从哪端进入，电灯都能接通电源发光”知两开关是并联的。变式训练5.如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。　　甲　　　　　　　　　乙参考答案：1.如图所示2.如图所示3.如图所示 4.如图所示5.如图所示
