专题解读

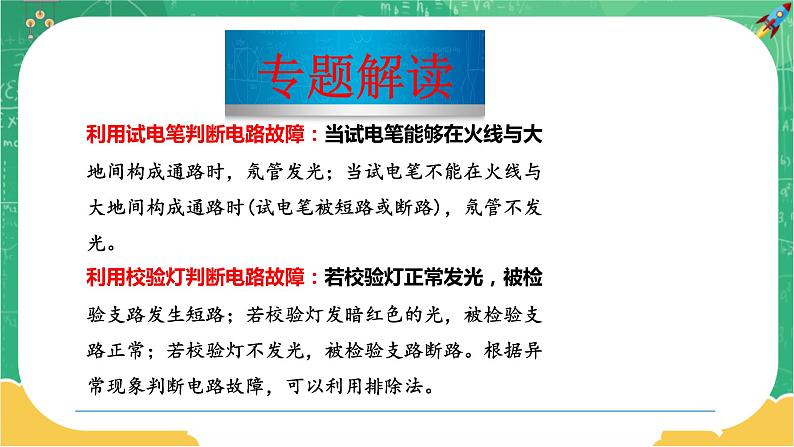

利用测电笔判断电路故障：当测电笔能够在火线与大地间构成通路时，氖管发光；当测电笔不能在火线与大地间构成通路时(测电笔被短路或断路)，氖管不发光。

利用校验灯判断电路故障：若校验灯正常发光，被检验支路发生短路；若校验灯发暗红色的光，被检验支路正常；若校验灯不发光，被检验支路断路。根据异常现象判断电路故障，可以利用排除法。

题型专练

题型一  用测电笔判断电路故障(直接判断法)

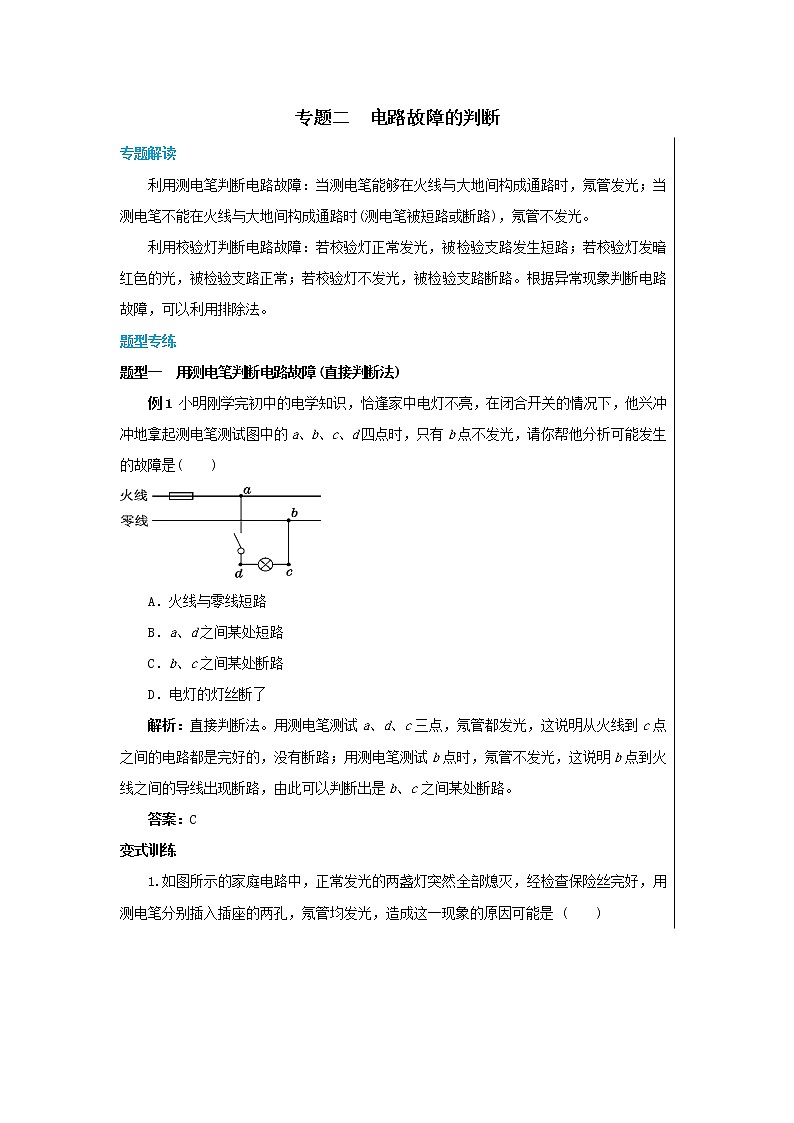

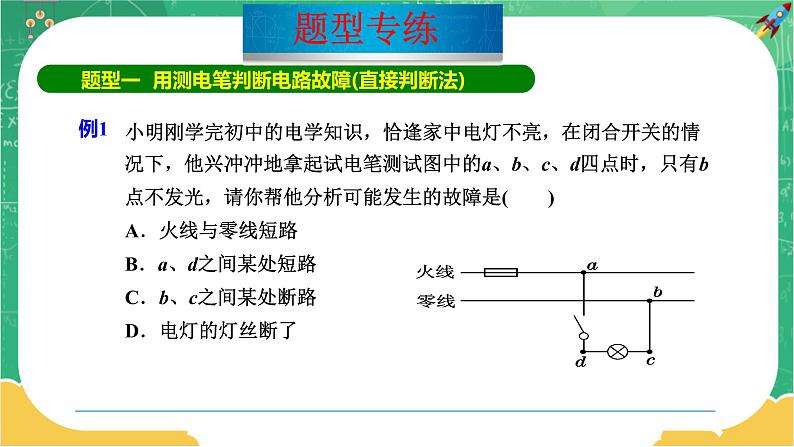

例1 小明刚学完初中的电学知识，恰逢家中电灯不亮，在闭合开关的情况下，他兴冲冲地拿起测电笔测试图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是(　　)

A．火线与零线短路　　　

B．a、d之间某处短路

C．b、c之间某处断路

D．电灯的灯丝断了

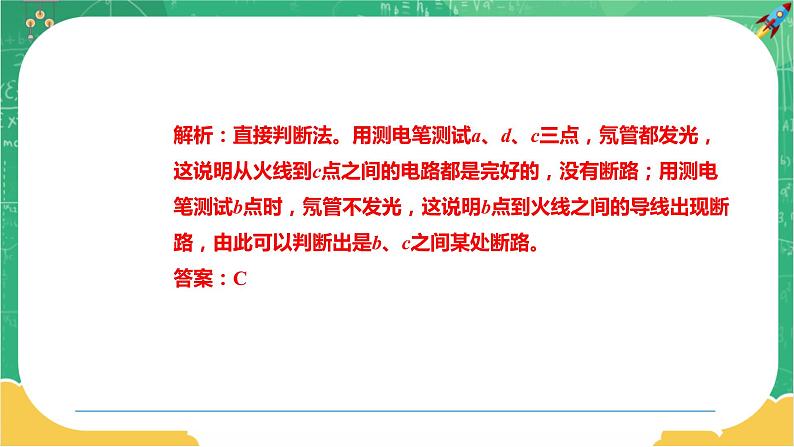

解析：直接判断法。用测电笔测试a、d、c三点，氖管都发光，这说明从火线到c点之间的电路都是完好的，没有断路；用测电笔测试b点时，氖管不发光，这说明b点到火线之间的导线出现断路，由此可以判断出是b、c之间某处断路。

答案：C

变式训练

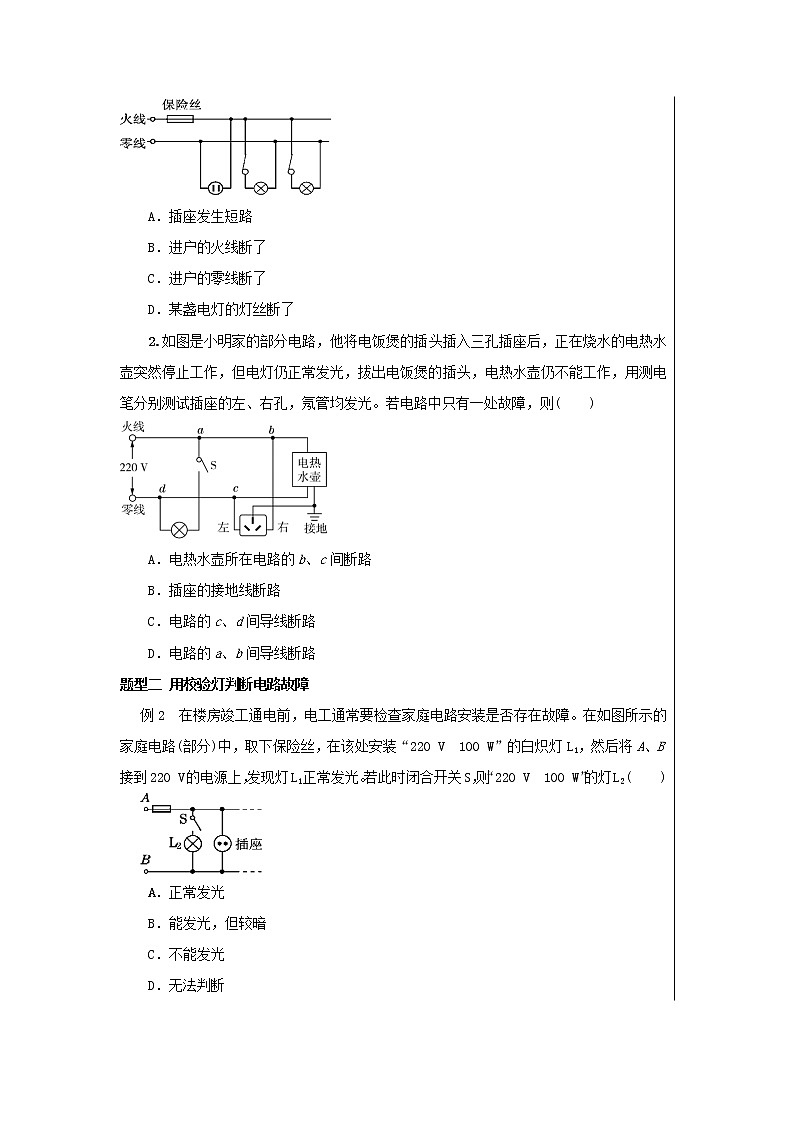

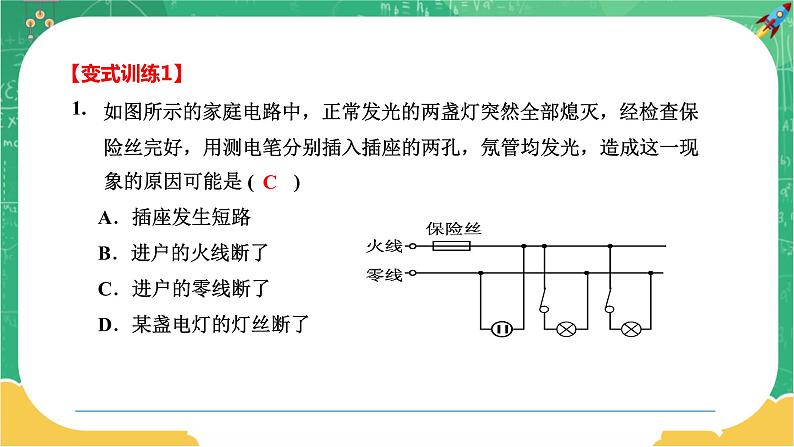

1.如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用测电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是 (　　)

A．插座发生短路

B．进户的火线断了

C．进户的零线断了

D．某盏电灯的灯丝断了

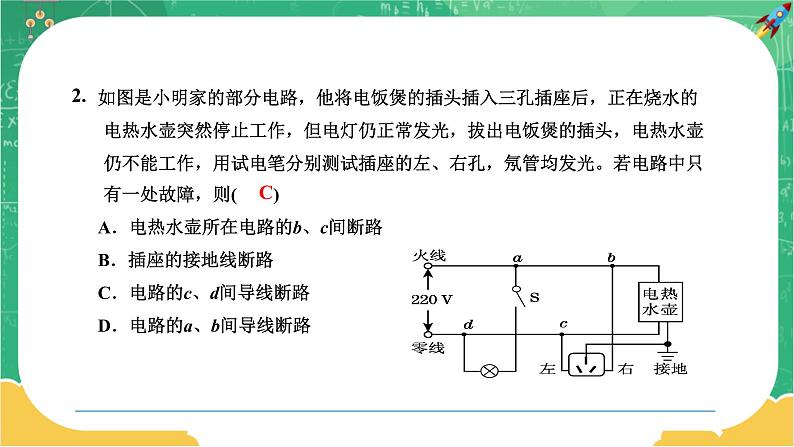

2.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则(　　)

A．电热水壶所在电路的b、c间断路

B．插座的接地线断路

C．电路的c、d间导线断路

D．电路的a、b间导线断路

题型二 用校验灯判断电路故障

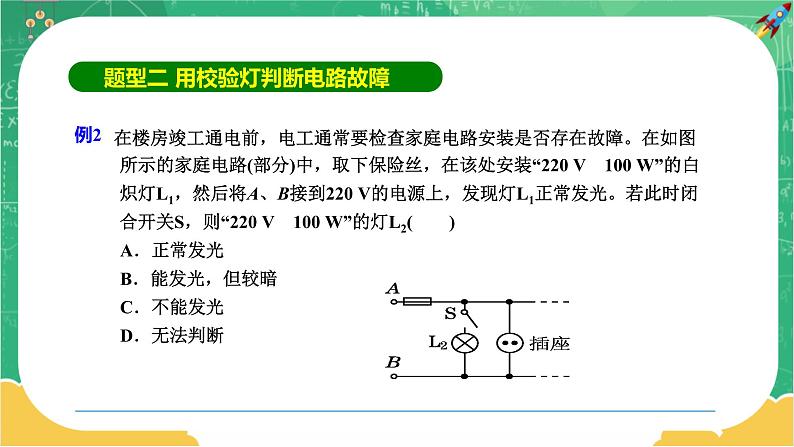

例2  在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图所示的家庭电路(部分)中，取下保险丝，在该处安装“220 V　100 W”的白炽灯L1，然后将A、B接到220 V的电源上，发现灯L1正常发光。若此时闭合开关S，则“220 V　100 W”的灯L2(　　)

A．正常发光　　　　　

B．能发光，但较暗

C．不能发光

D．无法判断

解析：由题中“将A、B接到220 V的电源上，发现灯L1正常发光”知电路中发生了短路，故闭合开关S后，灯L2也被短路，不能发光。

答案：C

变式训练

3.电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(选填“短路”“断路”或“正常”)。

(1)L0不亮，说明该支路________。

(2)L0正常发光，说明该支路________。

(3)L0发光呈暗红色，说明该支路________。

题型三  根据异常现象判断电路故障

例3 某同学家室内的电灯均正常工作，当他把“220 V　8 W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是(　　)

A．插座处短路  　　        B．台灯插头处短路

C．台灯开关处短路  　　    D．台灯灯头处短路

解析：室内电灯全部熄灭，说明电路中保险丝已熔断。若是台灯开关处短路，只会导致电路一直接通，台灯一直工作，而台灯的功率很小，故不会引起保险丝熔断。若是插座处、台灯插头处短路，则保险丝在开关闭合前就会熔断。

答案：D

变式训练

4.家庭电路中的保险丝熔断了，原因可能是(　　)

A．电路短路

B．有人触电

C．灯泡的灯丝断了

D．零线出现断路

参考答案：

1.C

2.C

3.（1）断路  （2）短路  （3）正常

4.A
