明白采用高压输电的原因
会画远距离输电的基本电路图
能够通过电路图进行一些基本计算

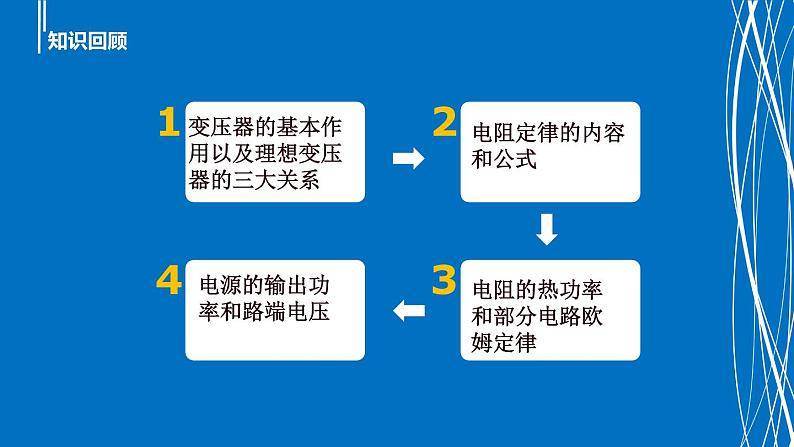

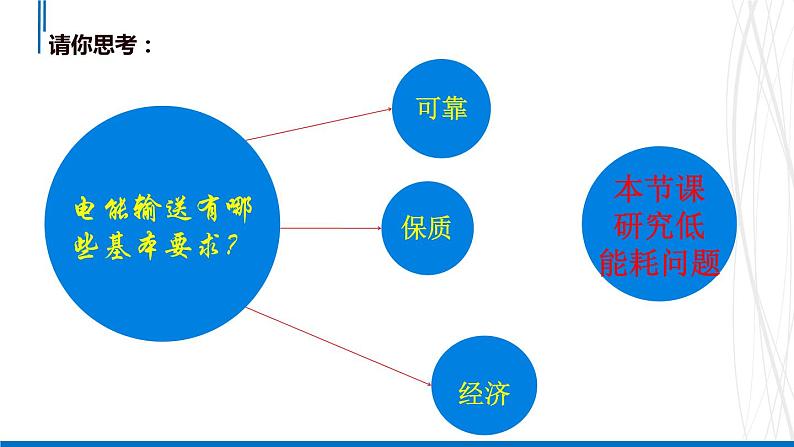

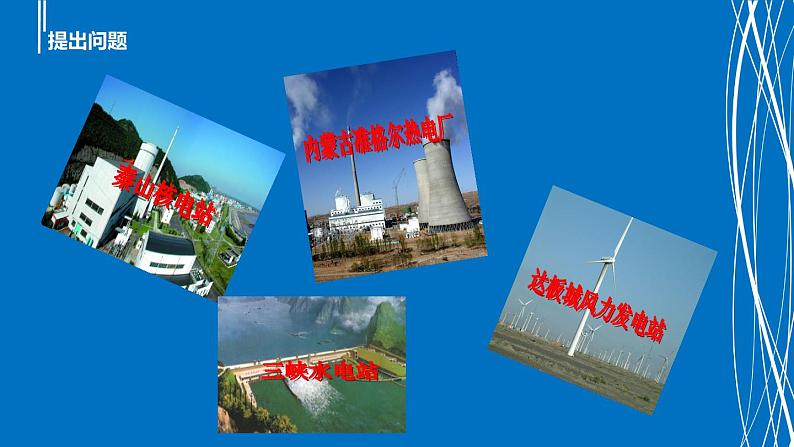

电能输送有哪些基本要求？

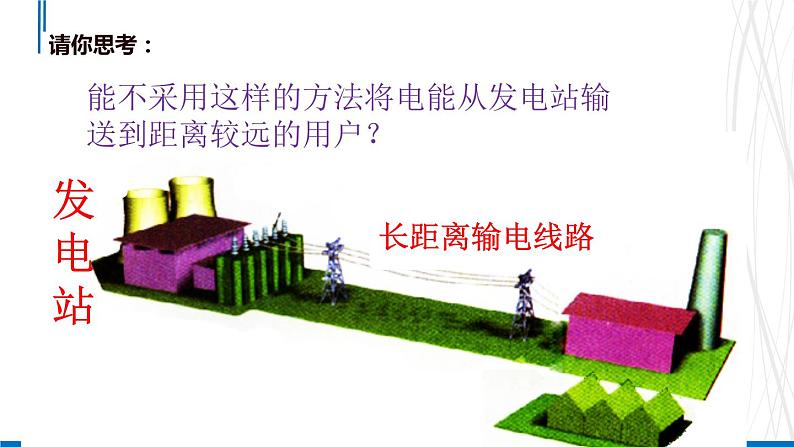

能不采用这样的方法将电能从发电站输送到距离较远的用户？

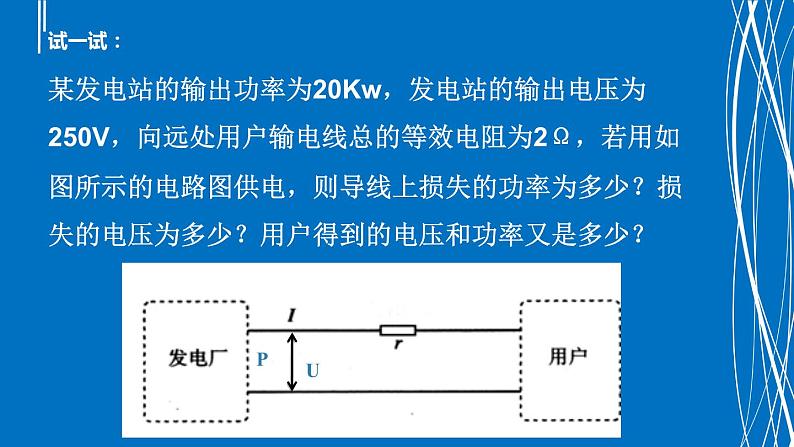

某发电站的输出功率为20Kw，发电站的输出电压为250V，向远处用户输电线总的等效电阻为2Ω，若用如图所示的电路图供电，则导线上损失的功率为多少？损失的电压为多少？用户得到的电压和功率又是多少？

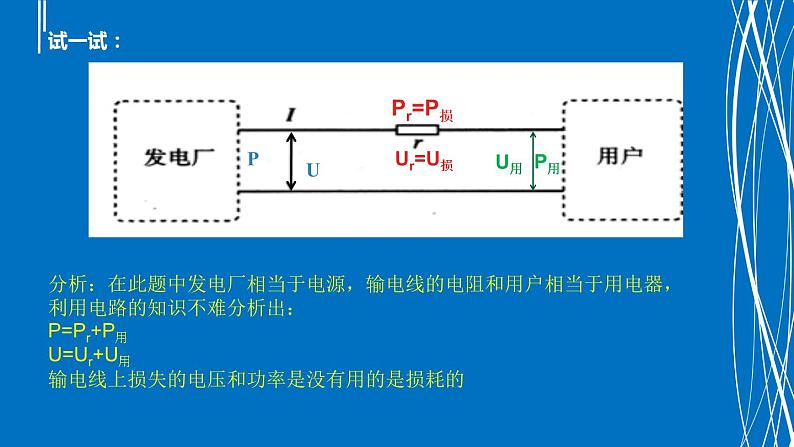

分析：在此题中发电厂相当于电源，输电线的电阻和用户相当于用电器，利用电路的知识不难分析出：P=Pr+P用U=Ur+U用输电线上损失的电压和功率是没有用的是损耗的
答案：Pr=12.8Kw Ur=160V P用=7.2Kw U用=90V
通过计算可以看出这种输电方式无论是电压还是功率损耗都是很大的，那么如何减少损耗呢？
1 . 如何减少功率损失?
(2)减小输电线中的电流
根据以上公式可知减少功率损失两种方法：
①减小材料的电阻率ρ.
②减小输电线的长度L不可行
减小导线电阻是有限度，通过这种方法减少损耗是有限的
如何减小输电线路中的电流呢?
在输出功率一定的条件下
要减小电流必须要采用高压电。
2 . 如何减少电压损失?
根据以上公式可知减少电压损失的两种方法：
方法与途径：也要采用高压电！
是不是输电电压越高越好?
电压越高，对输电线路和变压器的要求越高，建设费用越高。还有对电线绝缘的要求就越高，不经济。
我国常用的远距离输电采用的电压有110 kV、220 kV、330 kV，输电干线采用500 kV的超高压，西北电网达到750kV。
降低输电损耗的有效途径：
所以要综合考虑各种因素。
交流高压输电的基本结构
探究：在高压输电三个回路中，各部分的功率、电压和电流关系如何？
输入文字在此录入上述图表的综合分析结论在此录入上述图表的综合分析结论在此录入上述图表的综合分析结论在此录入上述图表的综合分析结论
某个小水电站发电机的输出功率为100kW，发电机的电压为250V。通过升压变压器升高电压后向远处输电，输电线总电阻为8Ω，在用户端用降压变压器把电压降为220V。要求在輸电线上损失的功率为5kW(即用户得到的功率为95kW)。请计算:(1)降压变压器输出的电流是多少?输电线上通过的电流是多少?(2)输电线上损失的电压是多少?升压变压器输出的电压是多少?(3)两个变压器的匝数比各应等于多少?
（1）降压变压器的输出电流：
升压变压器，输入功率等于输出（送）功率 P1=P2=100KW
（2）输电线上损失的电压：
升压变压器的输出电压：
（3）升压变压器的匝数比：
则降压变压器的匝数比：
二、降低输电损耗的两个途径
2、减小导线中的输电电流： 高压输电
四、输电线路中的参量关系
一、阅读教材《科学漫步》、《STS》两部分的内容二、教材最后的练习：第 1、2、3、4题
