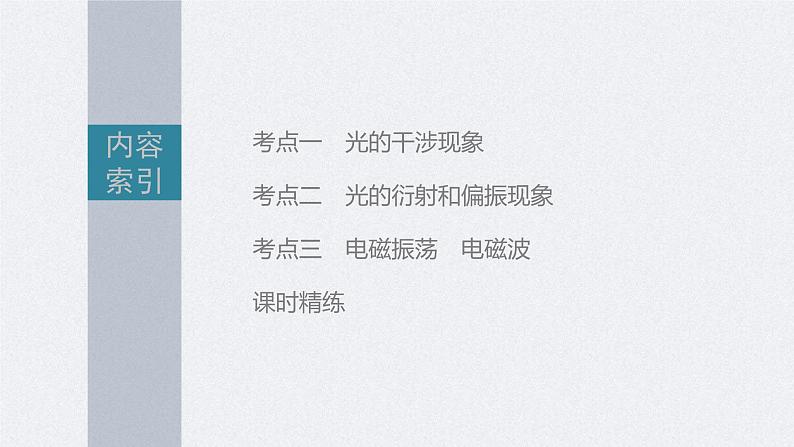

这是一份(新高考)高考物理一轮复习课件第14章第2讲《光的干涉、衍射和偏振　电磁波》(含解析)，共60页。PPT课件主要包含了内容索引，考点一光的干涉现象，课时精练，考点一，光的干涉现象，基础梳理，方法技巧，考点二，光的衍射和偏振现象，一切方向等内容，欢迎下载使用。

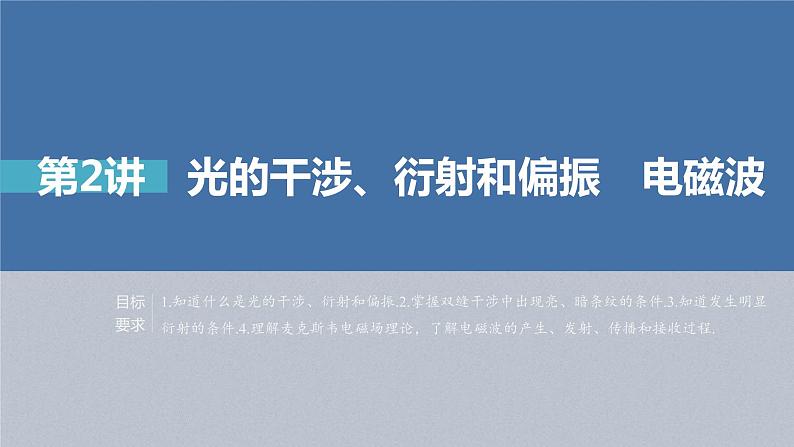

第2讲　光的干涉、衍射和偏振　电磁波
1.知道什么是光的干涉、衍射和偏振.2.掌握双缝干涉中出现亮、暗条纹的条件.3.知道发生明显衍射的条件.4.理解麦克斯韦电磁场理论，了解电磁波的产生、发射、传播和接收过程.
考点二　光的衍射和偏振现象
考点三　电磁振荡　电磁波

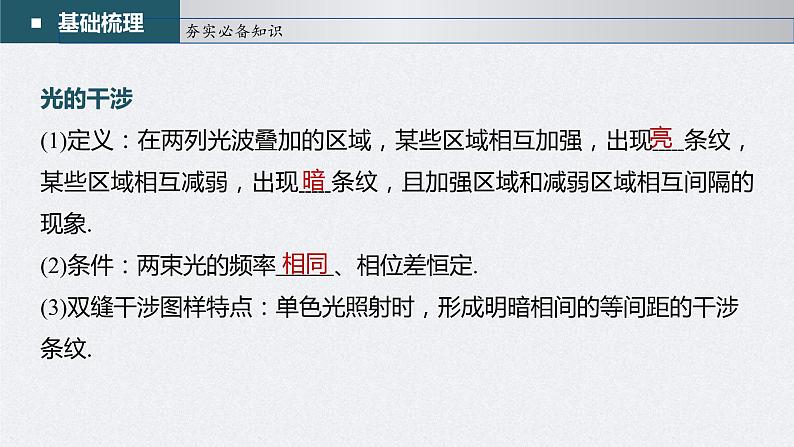

光的干涉(1)定义：在两列光波叠加的区域，某些区域相互加强，出现 条纹，某些区域相互减弱，出现 条纹，且加强区域和减弱区域相互间隔的现象.(2)条件：两束光的频率 、相位差恒定.(3)双缝干涉图样特点：单色光照射时，形成明暗相间的等间距的干涉条纹.

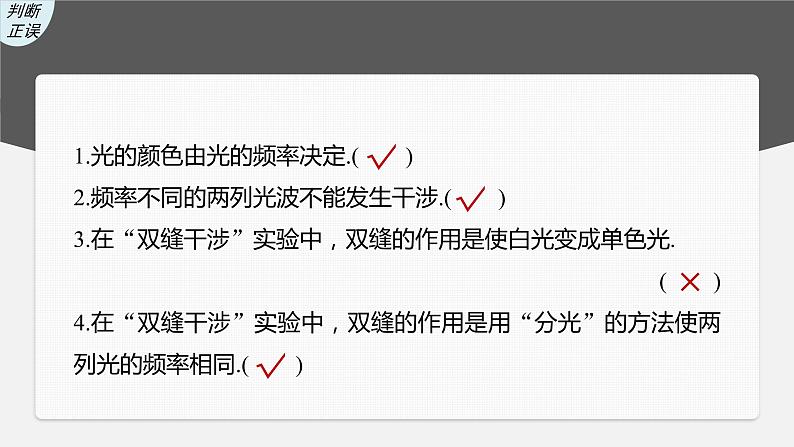

1.光的颜色由光的频率决定.(　　)2.频率不同的两列光波不能发生干涉.(　　)3.在“双缝干涉”实验中，双缝的作用是使白光变成单色光.(　　)4.在“双缝干涉”实验中，双缝的作用是用“分光”的方法使两列光的频率相同.(　　)

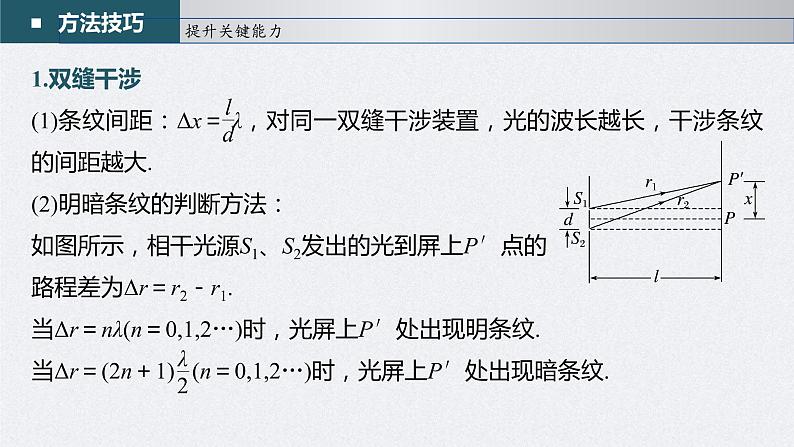

1.双缝干涉(1)条纹间距：Δx＝ λ，对同一双缝干涉装置，光的波长越长，干涉条纹的间距越大.(2)明暗条纹的判断方法：如图所示，相干光源S1、S2发出的光到屏上P′点的路程差为Δr＝r2－r1.当Δr＝nλ(n＝0,1,2…)时，光屏上P′处出现明条纹.当Δr＝(2n＋1) (n＝0,1,2…)时，光屏上P′处出现暗条纹.

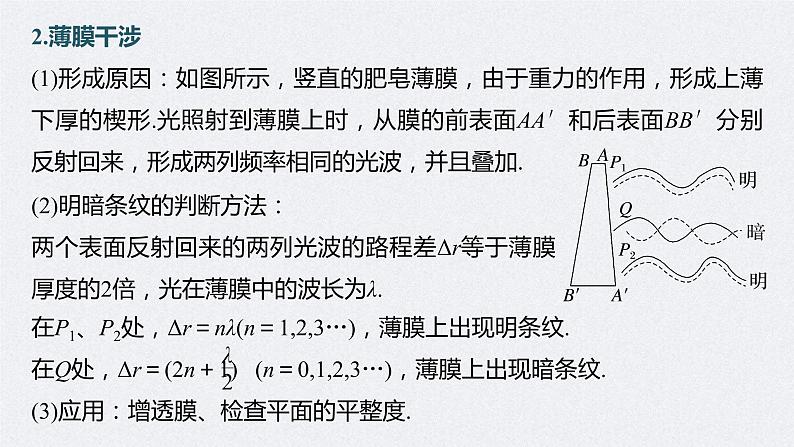

2.薄膜干涉(1)形成原因：如图所示，竖直的肥皂薄膜，由于重力的作用，形成上薄下厚的楔形.光照射到薄膜上时，从膜的前表面AA′和后表面BB′分别反射回来，形成两列频率相同的光波，并且叠加.
(2)明暗条纹的判断方法：两个表面反射回来的两列光波的路程差Δr等于薄膜厚度的2倍，光在薄膜中的波长为λ.
在P1、P2处，Δr＝nλ(n＝1,2,3…)，薄膜上出现明条纹.在Q处，Δr＝(2n＋1) (n＝0,1,2,3…)，薄膜上出现暗条纹.(3)应用：增透膜、检查平面的平整度.
例1　如图所示，用频率为f的单色光(激光)垂直照射双缝，在光屏的P点出现第3条暗条纹，已知光速为c，则P到双缝S1、S2的距离之差|r1－r2|应为
考向1　光的干涉的理解和明暗条纹的判断
例2　(多选)(2021·浙江6月选考·16)肥皂膜的干涉条纹如图所示，条纹间距上面宽、下面窄.下列说法正确的是A. 过肥皂膜最高和最低点的截面一定不是梯形B.肥皂膜上的条纹是前后表面反射光形成的干涉条纹C.肥皂膜从形成到破裂，条纹的宽度和间距不会发生变化D.将肥皂膜外金属环左侧的把柄向上转动90°，条纹也会跟着转动90°
肥皂膜因为自重会上面薄而下面厚，因表面张力的原因其截面应是一个圆滑的曲面而不是梯形，A正确；
薄膜干涉是等厚干涉，干涉条纹是前后表面反射光形成的，B正确；形成条纹的原因是前后表面的反射光叠加出现了振动加强点和振动减弱点，从形成到破裂的过程中上面越来越薄，下面越来越厚，因此会出现加强点和减弱点的位置发生变化，条纹宽度和间距发生变化，C错误；
将肥皂膜外金属环左侧的把柄向上转动90°，由于重力、表面张力和粘滞力的作用，肥皂膜的形状和厚度会重新分布，因此条纹并不会跟着旋转90°，D错误.
例3　(多选)图甲是用光的干涉法来检查物体平面平整程度的装置，其中A为标准平板，B为待检查的物体，C为入射光，图乙为观察到的干涉条纹，下列说法正确的是A.入射光C应采用单色光B.图乙条纹是由A的下表面反射光和B的上 表面反射光发生干涉形成的C.当A、B之间某处距离为入射光的半波长奇数倍时，对应条纹是暗条纹D.由图乙条纹可知，被检查表面上有洞状凹陷
1.光的衍射发生明显衍射的条件：只有当障碍物或狭缝的尺寸足够 的时候，衍射现象才会明显.2.光的偏振(1)自然光：包含着在垂直于传播方向上沿 振动的光，而且沿着各个方向振动的光波的强度都 .(2)偏振光：在 于光的传播方向的平面上，只沿着某个 的方向振动的光.
(3)偏振光的形成①让自然光通过 形成偏振光.②让自然光在两种介质的界面发生反射和 ，反射光和折射光可以成为部分偏振光或完全偏振光.(4)偏振光的应用：加偏振滤光片的照相机镜头、液晶显示器、立体电影、消除车灯眩光等.(5)光的偏振现象说明光是一种 波.
1.阳光下茂密的树林中，地面上的圆形亮斑是光的衍射形成的.(　　)2.泊松亮斑是光的衍射形成的.(　　)3.光遇到障碍物时都能产生衍射现象.(　　)4.自然光是偏振光.(　　)
1.单缝衍射与双缝干涉的比较
2.光的干涉和衍射的本质从本质上看，干涉条纹和衍射条纹的形成有相似的原理，光的干涉和衍射都属于光波的叠加，干涉是从单缝通过两列频率相同的光波在屏上叠加形成的，衍射是由来自单缝上不同位置的光在屏上叠加形成的.
例4　如图所示的4种明暗相间的条纹分别是红光、蓝光各自通过同一个双缝干涉仪器形成的干涉图样以及黄光、紫光各自通过同一个单缝形成的衍射图样(黑色部分表示亮条纹).在下面的4幅图中从左往右排列，亮条纹的颜色依次是A.红黄蓝紫 B.红紫蓝黄C.蓝紫红黄 D.蓝黄红紫
考向1　单缝衍射与双缝干涉的比较
双缝干涉条纹是等间距的，而单缝衍射条纹除中央亮条纹最宽、最亮之外，两侧条纹亮度、宽度都逐渐减小，因此1、3为双缝干涉条纹，2、4为单缝衍射条纹.相邻亮条纹间距Δx＝ λ，红光波长比蓝光波长长，则红光干涉条纹间距大于蓝光干涉条纹间距，即1、3分别对应红光和蓝光.而在单缝衍射中，当单缝宽度一定时，波长越长，衍射越明显，即中央条纹越宽越亮，黄光波长比紫光波长长，即2、4分别对应紫光和黄光.综上所述，1、2、3、4四个图中亮条纹的颜色依次是：红、紫、蓝、黄，B正确.
例5　奶粉的碳水化合物(糖)的含量是一个重要指标，可以用“旋光法”来测量糖溶液的浓度，从而鉴定含糖量.偏振光通过糖的水溶液后，偏振方向会相对于传播方向向左或向右旋转一个角度α，这一角度α称为“旋光度”，α的值只与糖溶液的浓度有关，将α的测量值与标准值相比较，就能确定被测样品的含糖量了.如图所示，S是自然光源，A、B是偏振片，转动B，使到达O处的光最强，然后将被测样品P置于A、B之间.
(1)偏振片A的作用是______________________.
自然光通过偏振片后变为偏振光.
(2)偏振现象证明了光是一种_______.
偏振现象证明光是一种横波.
(3)以下说法中正确的是________.A.到达O处光的强度会减弱B.到达O处光的强度不会减弱C.将偏振片B转动一个角度，使得O处光强度最强，偏振片B转过的角度 等于αD.将偏振片A转动一个角度，使得O处光强度最强，偏振片A转过的角度 等于α
偏振片只能让一定偏振方向的光通过，没有样品时，要使到达O处的光最强，偏振片A、B的透光方向应相同；当放
入样品时，由于样品的“旋光度”是α，即偏振方向不再与B的透光方向平行，到达O处光的强度会减弱，A正确，B错误；偏振片B转过的角度等于α，并与偏振光的方向平行时，光到达O处的强度将再次最大，C正确；同理，D正确.
1.电磁振荡(以LC振荡电路为例)(1)产生：在LC振荡电路中，电容器不断地充电和放电，就会使电容器极板上的电荷量q、电路中的电流i、电容器内的电场强度E、线圈内的磁感应强度B发生周期性的变化，这种现象就是电磁振荡.(2)周期和频率
2.电磁波(1)麦克斯韦电磁场理论变化的磁场能够在周围空间产生 ，变化的电场能够在周围空间产生 .(2)电磁波①电磁场在空间由近及远地向周围传播，形成 .②电磁波的传播不需要 ，可在真空中传播，在真空中不同频率的电磁波传播速度相同(都等于光速).③不同频率的电磁波，在同一介质中传播，其速度是不同的，频率越高，波速越 .④v＝λf，f是电磁波的频率.
(3)电磁波的发射与接收①发射电磁波需要开放的高频振荡电路，并对电磁波根据信号的强弱进行 (两种方式：调幅、调频).②接收电磁波需要能够产生电谐振的调谐电路，再把信号从高频电流中 出来，调幅波的解调也叫 .(4)电磁波谱按照电磁波的 或波长的大小顺序把它们排列成谱.按波长由长到短排列的电磁波谱为：无线电波、红外线、 、紫外线、X射线、γ射线.
1.LC振荡电路中，电容器放电完毕时，回路中电流最小.(　　)2.电场周围一定存在磁场，磁场周围一定存在电场.(　　)3.电磁波既可以传递能量，也可以用来传递信息.(　　)
1.对麦克斯韦电磁场理论的理解
2.电磁波与机械波的比较
例6　(2020·浙江1月选考·8)如图所示，单刀双掷开关S先打到a端让电容器充满电.t＝0时开关S打到b端，t＝0.02 s时LC回路中电容器下极板带正电荷且电荷量第一次达到最大值.则A.LC回路的周期为0.02 sB.LC回路的电流最大时电容器中电场能最大C.t＝1.01 s时线圈中磁场能最大D.t＝1.01 s时回路中电流沿顺时针方向
例7　(多选)关于电磁波，下列说法正确的是A.电磁波在真空中的传播速度与电磁波的频率无关B.周期性变化的电场和磁场可以相互激发，形成电磁波C.电磁波在真空中自由传播时，其传播方向与电场强度、磁感应强度均 垂直D.利用电磁波传递信号可以实现无线通信，但电磁波不能通过电缆、光 缆传输
电磁波在真空中的传播速度等于光速，与频率无关，A正确；电磁波是周期性变化的电场和磁场互相激发得到的，B正确；电磁波传播方向与电场方向、磁场方向均垂直，C正确；光是一种电磁波，光可在光导纤维中传播，D错误.
例8　(多选)关于物理知识在生活中的应用，下列说法正确的是A.机场、车站所用的测量人体温度的测温仪应用的是紫外线B.雷达是利用无线电波中的微波来测定物体位置的无线电设备C.γ射线可以用来治疗某些癌症D.医院给病人做的脑部CT应用的是X射线的穿透本领较强
一切物体均发出红外线，温度不同，辐射强度不同，测量人体温度的测温仪应用的是红外线，A错误；雷达是利用无线电波中的微波来测定物体位置的，B正确；γ射线可以摧毁病变的细胞，用来治疗某些癌症，C正确；给病人做的脑部CT应用的是X射线的穿透本领较强，D正确.
1.(2020·北京卷·1)以下现象不属于干涉的是A.白光经过杨氏双缝得到彩色图样B.白光照射肥皂膜呈现彩色图样C.白光经过三棱镜得到彩色图样D.白光照射水面油膜呈现彩色图样
选项A是双缝干涉，选项B是薄膜干涉，选项C是光的色散，选项D是薄膜干涉.故选C.
2.(多选)(2020·江苏卷·13B(1))电磁波广泛应用在现代医疗中.下列属于电磁波应用的医用器械有A.杀菌用的紫外灯B.拍胸片的X光机C.治疗咽喉炎的超声波雾化器D.检查血流情况的“彩超”机
3.(2020·浙江7月选考·4)在抗击新冠病毒的过程中，广泛使用了红外体温计测量体温，如图所示.下列说法正确的是A.当体温超过37.3 ℃时人体才辐射红外线B.当体温超过周围空气温度时人体才辐射红外线C.红外体温计是依据体温计发射红外线来测体温的D.红外体温计是依据人体温度越高，辐射的红外线强度越大来测体温的
所有物体都会辐射出红外线，故A、B错误；红外体温计是依据人体发射红外线来测体温的，且人体温度越高，辐射的红外线强度越大，故C错误，D正确.
4.下列说法中正确的是A.拍摄玻璃橱窗内的物品时，往往在镜头前加一个偏振片以增加透射光 的强度B.偏振光的传播方向与振动方向不一定垂直C.透过转动的偏振片观察玻璃表面、光滑桌面反射来的阳光，能感觉到 明暗的变化D.透过转动的偏振片观察阳光能感觉到明暗的变化
拍摄玻璃橱窗内的物品时，往往在镜头前加一个偏振片以消除反射光，故A错误；偏振光的传播方向与振动方向一定垂直，故B错误；偏振片只允许某一方向振动的光通过，故透过转动的偏振片观察玻璃表面、光滑桌面反射来的阳光，能感觉到明暗的变化，故C正确；透过转动的偏振片观察阳光不能感觉到明暗的变化，因为阳光为自然光，故D错误.
5.“4G改变生活，5G改变社会”.5G网络使用的无线电通信频率是在3.0 GHz以上的超高频段和极高频段，比4G网络(无线电通信频率在1.8～2.7 GHz之间)通信拥有更大的带宽，相同时间传递的信息量更大.下列说法正确的是A.5G信号和4G信号都是横波B.5G信号比4G信号波长更长C.在真空中，5G信号比4G信号传播速度更快D.5G信号比4G信号更容易绕过障碍物，便于远距离传播
4G和5G信号均为电磁波，电磁波传播过程中，电场强度和磁感应强度的方向始终与传播方向垂直，故电磁波为横波，故A正确；5G信号比4G信号频率高，波长要比4G信号短，故4G信号更容易发生明显的衍射现象，便于远距离传播，故B、D错误；任何电磁波在真空中的传播速度均为光速，故传播速度相同，故C错误.
6.用如图甲所示装置做圆孔衍射实验，在屏上得到的衍射图样如图乙所示，实验发现，光绕过孔的边缘，传播到了相当大的范围.下列说法正确的是A.此实验说明了光沿直线传播B.圆孔变小，衍射图样的范围反而变大C.圆孔变小，中央亮斑和亮纹的亮度反而变大D.用不同波长的光做实验，衍射图样完全相同
此实验说明了光的衍射现象，故A错误；圆孔变小，衍射现象更明显，透光强度变小，中央亮斑和亮纹的亮度变弱，衍
射图样的范围反而变大，故B正确，C错误；用不同波长的光做实验，衍射图样并不相同，因为波长越长，对同一圆孔而言，衍射现象越明显，故D错误.
7.雪深雷达是2020珠峰高程测量主力设备之一，该系统主要利用天线发射和接收高频电磁波来探测珠峰峰顶冰雪层厚度，如图所示.下列说法正确的是A.雷达利用电磁波的干涉特性工作B.电磁波发射时需要进行调谐和解调C.电磁波从空气进入雪地，频率减小，波长增大D.在电磁波中，电场和磁场随时间和空间做周期性变化
电磁波同声波一样，遇到障碍物反射，雷达利用电磁波的反射特性工作，故A错误；电磁波发射时需要调制，接收时需要调谐和解调，故B错误；
电磁波的频率由波源决定，与介质无关，故C错误；电磁波电场和磁场随时间和空间做周期性变化，故D正确.
8.(2019·北京卷·14)利用图示的装置(示意图)，观察光的干涉、衍射现象，在光屏上得到如图中甲和乙两种图样.下列关于P处放置的光学元件说法正确的是A.甲对应单缝，乙对应双缝B.甲对应双缝，乙对应单缝C.都是单缝，甲对应的缝宽较大D.都是双缝，甲对应的双缝间距较大
由题图中给出的甲、乙两种图样可知，甲是单缝衍射的图样，乙是双缝干涉的图样，A项正确，B、C、D项错误.
9.(2021·山东卷·7)用平行单色光垂直照射一层透明薄膜，观察到如图所示明暗相间的干涉条纹.下列关于该区域薄膜厚度d随坐标x的变化图像，可能正确的是
从薄膜的上下表面分别反射的两列光是相干光，其光程差为Δx＝2d，即光程差为薄膜厚度的2倍，当光程差Δx＝nλ时此处为亮条纹，故相邻亮条纹之间的薄膜的厚度差为 λ，在题图中相邻亮条纹(或暗条纹)之间的距离变大，则薄膜的厚度逐渐变小，因条纹宽度逐渐变宽，则厚度不是均匀变小，故选D.
10.(多选)如图所示，图甲是LC振荡回路中电流随时间的变化关系，若以图乙回路中顺时针方向的电流为正，a、b、c、d均为电场能或磁场能最大的时刻，下列说法正确的是
A.图乙中的a是电场能最大的时刻，对应图甲中的 时刻B.图乙中的b是电场能最大的时刻，此后的 内电流方向为正C.图乙中的c是磁场能最大的时刻，对应图甲中的 时刻D.图乙中的d是磁场能最大的时刻，此后电容C的下极板将充上正电荷
题图乙中的a是电场能最大的时刻，由上极板带正电，即充电时电流沿顺时针方向，对应题图甲中的T时刻，A错误；
题图乙中的b是电场能最大的时刻，由下极板带正电，此后的 内电容器放电，电流沿顺时针方向，B正确；
题图乙中的c是磁场能最大的时刻，此后磁场能转化为电场能，由楞次定律判断，电流方向为逆时针方向，题图甲中的 时刻电流为逆时针方向，C正确；
题图乙中的d是磁场能最大的时刻，此后磁场能转化为电场能，由楞次定律判断，电流方向为顺时针方向，此后电容C的下极板将充上负电荷，D错误.
11.将一矩形玻璃板水平固定，另一矩形玻璃板一端放在水平玻璃板M端上，另一端与水平玻璃板N端之间插入两张纸片，侧视如图所示.用单色平行光a从上方竖直射入，从上方可以观察到明暗相间的条纹.换用单色平行光b从上方竖直射入，观察到条纹间距变小，下列说法正确的是A.明暗条纹与MN平行B.抽去一张纸片，条纹间距变小C.a光的频率大于b光的频率D.遇到相同障碍物时，a光比b光 产生的衍射现象更明显
薄膜干涉的光程差Δr＝2d(d为薄膜厚度)，厚度相同处产生的条纹明暗情况相同，因此明暗条纹应垂直MN，而不是与MN平行，故A错误；抽去一张纸片后，条纹间距变大，故B错误；
换用b光，条纹间距变小，说明a光的波长大于b光的波长，则a光的频率小于b光的频率，遇到相同障碍物时，波长大的衍射现象更明显，故D正确，C错误.
12.某一质检部门为检测一批矿泉水的质量，利用干涉原理测定矿泉水的折射率.方法是将待测矿泉水填充到特制容器中，放置在双缝与荧光屏之间(之前为真空)，如图所示，特制容器未画出，通过对比填充后的干涉条纹间距x2和填充前的干涉条纹间距x1就可以计算出该矿泉水的折射率.单缝S0、双缝中点O、屏上的P0点均位于双缝S1和S2的中垂线上，屏上P点处是P0上方的
第3条亮条纹(不包括P0点处的亮条纹)的中心.已知入射光在真空中的波长为λ，真空中的光速为c，双缝S1与S2之间距离为d，双缝到屏的距离为L，则下列说法正确的是
A.来自双缝S1和S2的光传播到P点处的时间差为B.x2>x1C.该矿泉水的折射率为D.仅将单缝S0向左(保持S0在双缝的中垂线上)移动的过程中，P点处能观 察到暗条纹
