物理九年级全册电功率课后复习题
展开
这是一份物理九年级全册电功率课后复习题，共24页。试卷主要包含了2电功率，5V的小灯泡一个，导线若干，2U额，电流表示数为I2，8U额，电流表示数为I3，5V，灯泡L规格“3V，1，5V等内容，欢迎下载使用。

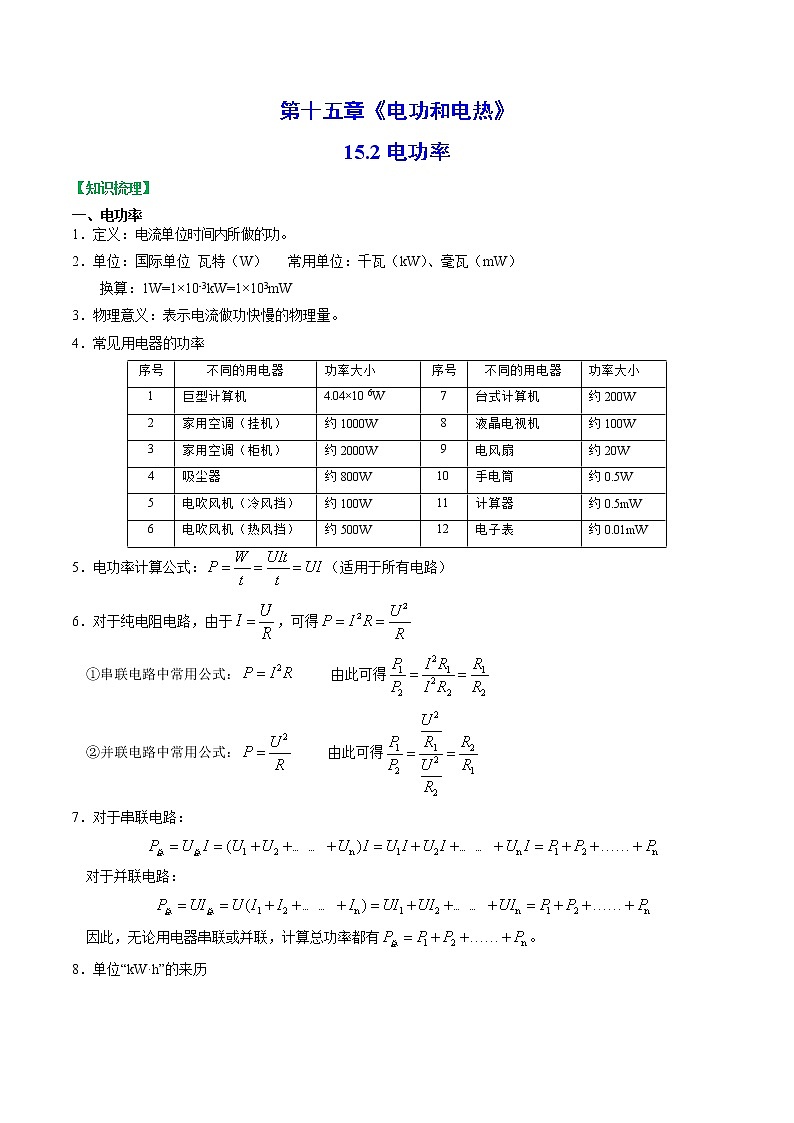

第十五章《电功和电热》
15.2电功率
【知识梳理】
一、电功率
1．定义：电流单位时间内所做的功。
2．单位：国际单位 瓦特（W） 常用单位：千瓦（kW）、毫瓦（mW）
换算：1W=1×10-3kW=1×103mW
3．物理意义：表示电流做功快慢的物理量。
4．常见用电器的功率
序号
不同的用电器
功率大小
序号
不同的用电器
功率大小
1
巨型计算机
4.04×106W
7
台式计算机
约200W
2
家用空调（挂机）
约1000W
8
液晶电视机
约100W
3
家用空调（柜机）
约2000W
9
电风扇
约20W
4
吸尘器
约800W
10
手电筒
约0.5W
5
电吹风机（冷风挡）
约100W
11
计算器
约0.5mW
6
电吹风机（热风挡）
约500W
12
电子表
约0.01mW
5．电功率计算公式：（适用于所有电路）
6．对于纯电阻电路，由于，可得
①串联电路中常用公式： 由此可得
②并联电路中常用公式： 由此可得
7．对于串联电路：
对于并联电路：
因此，无论用电器串联或并联，计算总功率都有。

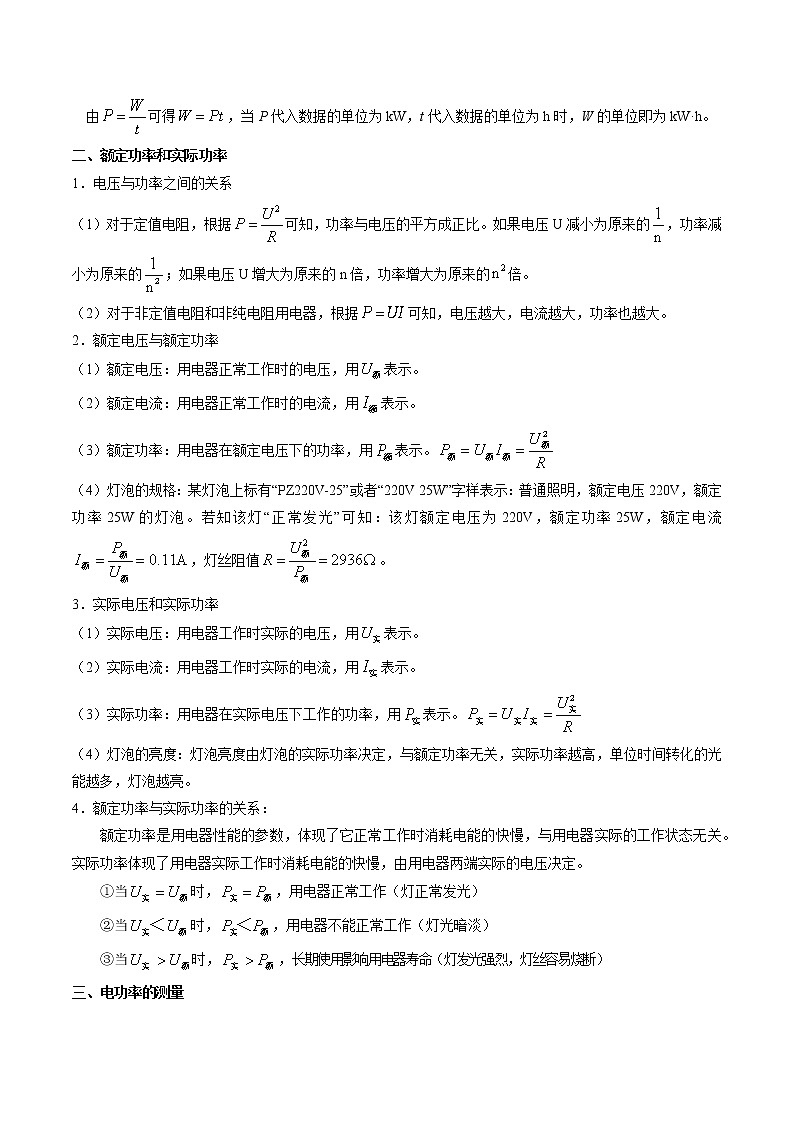

8．单位“kW·h”的来历
由可得，当P代入数据的单位为kW，t代入数据的单位为h时，W的单位即为kW·h。
二、额定功率和实际功率
1．电压与功率之间的关系
（1）对于定值电阻，根据可知，功率与电压的平方成正比。如果电压U减小为原来的，功率减小为原来的；如果电压U增大为原来的n倍，功率增大为原来的倍。
（2）对于非定值电阻和非纯电阻用电器，根据可知，电压越大，电流越大，功率也越大。
2．额定电压与额定功率
（1）额定电压：用电器正常工作时的电压，用表示。
（2）额定电流：用电器正常工作时的电流，用表示。
（3）额定功率：用电器在额定电压下的功率，用表示。
（4）灯泡的规格：某灯泡上标有“PZ220V-25”或者“220V 25W”字样表示：普通照明，额定电压220V，额定功率25W的灯泡。若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流，灯丝阻值。
3．实际电压和实际功率
（1）实际电压：用电器工作时实际的电压，用表示。
（2）实际电流：用电器工作时实际的电流，用表示。
（3）实际功率：用电器在实际电压下工作的功率，用表示。
（4）灯泡的亮度：灯泡亮度由灯泡的实际功率决定，与额定功率无关，实际功率越高，单位时间转化的光能越多，灯泡越亮。
4．额定功率与实际功率的关系：
额定功率是用电器性能的参数，体现了它正常工作时消耗电能的快慢，与用电器实际的工作状态无关。实际功率体现了用电器实际工作时消耗电能的快慢，由用电器两端实际的电压决定。
①当时，，用电器正常工作（灯正常发光）
②当时，，用电器不能正常工作（灯光暗淡）
③当时，，长期使用影响用电器寿命（灯发光强烈，灯丝容易烧断）

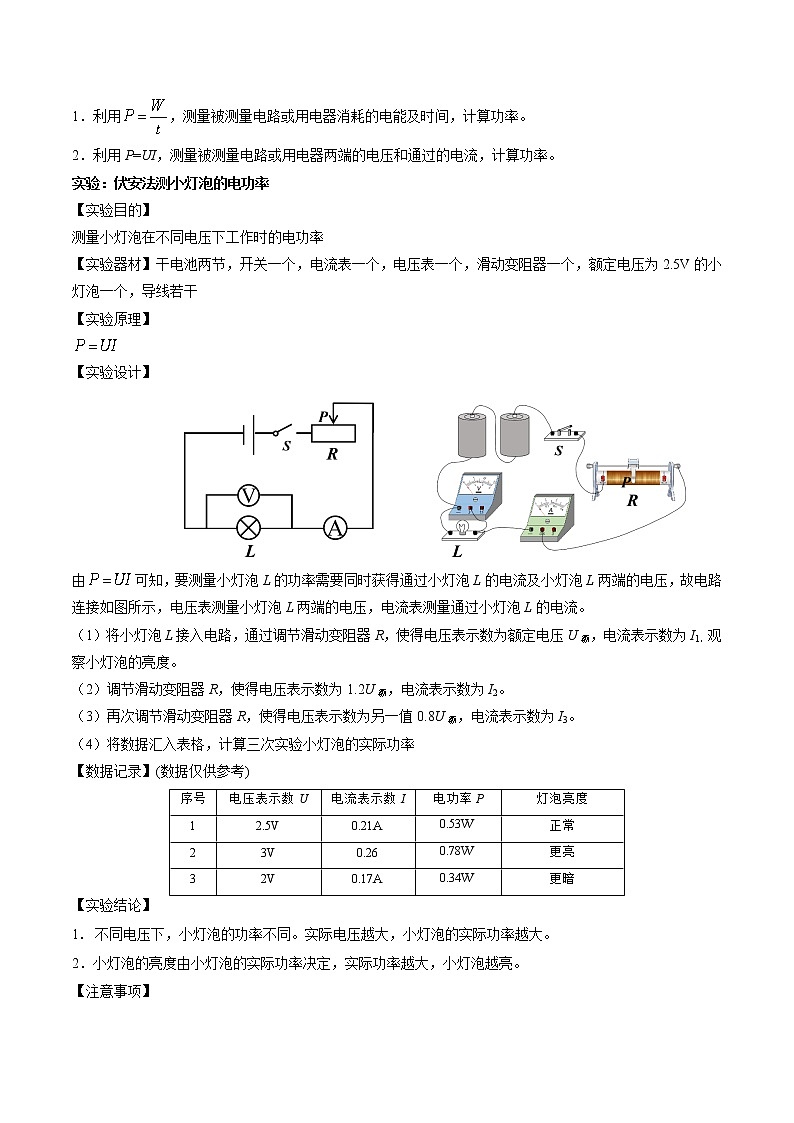

三、电功率的测量
1．利用，测量被测量电路或用电器消耗的电能及时间，计算功率。
2．利用P=UI，测量被测量电路或用电器两端的电压和通过的电流，计算功率。
实验：伏安法测小灯泡的电功率
【实验目的】
测量小灯泡在不同电压下工作时的电功率
【实验器材】干电池两节，开关一个，电流表一个，电压表一个，滑动变阻器一个，额定电压为2.5V的小灯泡一个，导线若干
【实验原理】
【实验设计】
由可知，要测量小灯泡L的功率需要同时获得通过小灯泡L的电流及小灯泡L两端的电压，故电路连接如图所示，电压表测量小灯泡L两端的电压，电流表测量通过小灯泡L的电流。
（1）将小灯泡L接入电路，通过调节滑动变阻器R，使得电压表示数为额定电压U额，电流表示数为I1，观察小灯泡的亮度。
（2）调节滑动变阻器R，使得电压表示数为1.2U额，电流表示数为I2。
（3）再次调节滑动变阻器R，使得电压表示数为另一值0.8U额，电流表示数为I3。
（4）将数据汇入表格，计算三次实验小灯泡的实际功率
【数据记录】(数据仅供参考)
序号
电压表示数U
电流表示数I
电功率P
灯泡亮度
1
2.5V
0.21A
0.53W
正常
2
3V
0.26
0.78W
更亮
3
2V
0.17A
0.34W
更暗
【实验结论】
1．不同电压下，小灯泡的功率不同。实际电压越大，小灯泡的实际功率越大。
2．小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮。
【注意事项】
1．在连接电路时，开关要断开。
2．在闭合开关之前，滑动变阻器应调节到阻值最大处以保护电路。
3．滑动变阻器的在实验中的作用
①保护电路；②改变小灯泡两端的电压及通过小灯泡的电流。
4．实验多次的目的：使小灯泡在不同电压下工作。
5．在电压高于小灯泡额定电压时，需小心调节滑动变阻器，以免因实验电压超过额定电压太多而烧坏灯泡。
【易错点】
由于任何用电器在不同电压的实际功率不相同，故在测量小灯泡功率的实验中，不能在不同电压下多次实验取平均值，平均值无意义。
【规律总结】
1．已知两灯泡规格，当两灯泡串联或并联工作时亮度的判断方法
第一步：用计算灯泡的电阻
第二步：
串联电路：因通过两灯泡的电流相同，选用判断，电阻大的功率大，灯泡更亮
并联电路：因两灯泡两端的电压相同，选用判断，电阻小的功率大，灯泡更亮
例如：灯泡L1“6V 9W”，灯泡L2“6V 6W”
①，，故。
②串联时，根据可知，电流相同时，电阻大的实际功率大，故，L2比L1亮。
并联时，根据可知，电压相同时，电阻小的实际功率大，故，故L1比L2亮
2．已知两灯泡规格，当两灯泡串联或并联时，哪个灯泡可以正常工作的判断方法。
串联电路：由于串联电路电流相同，而两个灯泡的额定电流不同，因此用分别算出两个灯泡的额定电流，为了保证两个灯泡都不会被烧坏，电路中最大电流只能为较小的额定电流，故额定电流较小的灯泡可正常工作。
并联电路：由于并联电路各支路电压相同，而两个灯泡的额定电压不同，为了保证两个灯泡都不会被烧坏，电源电压最大只能为较小的额定电压，故额定电压较小的灯泡可正常工作。
3．滑动变阻器最大功率的计算方法
（1）串联电路：
如图所示，由于滑动变阻器电阻变化时，其通过的电流与电阻变化、两端电压的变化趋势相反，故仅通过无法直接确定其最大功率。可转换思路，利用总功率和定值电阻功率计算，做法如下：
当时，即时，有P2功率的最大值。
（2）并联电路：
如图所示，由于各支路两端的电压均为电源电压，保持不变，故根据可知，当滑动变阻器R2电阻越小，其功率越大。
【典例分析】
1．（2022·黑龙江鸡西·九年级期末）下列说法正确的是（ ）
A．电功率越大，电流做功越多 B．看电视时把电视亮度调大，可以节约用电
C．电流表可以直接接在电源两端 D．电功率越大，消耗电能越快
2．（2022·湖南长沙·九年级月考）以下不符合实际的是（ ）
A．液晶电视正常工作时的电功率为100W B．家用空调工作时的电功率为1000W
C．电风扇的电功率约为500W D．学生做家庭作业用的台灯电功率约20W
3.（2020·江苏淮安·九年级期中）小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能_______kW•h，小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能_______kW•h，其功率为_______W。
4．（2022·西藏·中考真题）如图所示，电源电压6V保持不变，，，，以下说法正确的是（ ）
A．电路中的最大功率为3W B．只闭合，与两端电压之比为
C．同时闭合和，电路中的电流为0.15A D．同时闭合、、，与的电流之比为
5．（2022·山东威海·九年级期中）如图所示，电源电压不变，当滑动变阻器的滑片P向b端滑动时，下列说法正确的是（ ）
A．电流表示数变小，电压表表示数变大 B．电压表示数变小，电流表示数变大
C．灯泡消耗的功率变小 D．电路消耗的功率变大
6．（2022·山东威海·九年级期中）实验室有甲、乙两只灯泡，甲标有“6V6W“字样，乙标有“10V6W“字样。现把它们串联起来，则该电路电源的最大电压是（不考虑温度对灯泡电阻的影响）（ ）
A．16V B．13.6V C．6V D．10V
7．（2022·山东威海·九年级期中）两盏电灯分别标有“36V 40W”和“220V 30W”的字样，当它们都正常发光时，比较它们的亮度，可知（ ）
A．“36V 40W”灯较亮 B．“220V 30W”灯较亮
C．两盏灯一样亮 D．条件不足无法比较
8．（2022·湖南长沙·九年级月考）如图所示电路，电源电压4.5V，灯泡L规格“3V，1.5W”，定值电阻R=9Ω，滑动变阻器R′标有“24Ω，0.5A”字样，电压表接量程，电流表接量程（忽略灯泡电阻随温度变化），保证安全的前提下，下列说法正确的是（ ）
A．闭合S、S1，断开S2，滑动变阻器的取值范围是
B．闭合S、S1，断开S2，电流表的变化范围
C．闭合S、S2，断开S1，电路的最大功率为2.7W
D．闭合S、S2，断开S1，滑动变阻器的最大功率为0.5625W
【夺冠训练】
一、单选题
1．（2022·广西贺州·九年级期末）下列关于电功和电功率的说法中，正确的是（ ）
A．做功快的用电器，消耗的电能多 B．电流做功越多，消耗的电能越大
C．电能表是直接测量电功率的仪表 D．电功率是表示用电器消耗电能多少的物理量
2．（2022·福建莆田·九年级期末）根据你对生活中物理量的认识，下列数据符合实际的是（ ）
A．我国家用电器的额定电压为是220V B．智能手机正常使用时的功率约为500W
C．一只节能灯正常工作时的功率约为100W D．一台家用电脑正常工作时的电流约为10A
3．（2020·江苏无锡·九年级期中）蒸蛋器是采用通电发热盘加热水后，利用盘内产生水蒸气把鸡蛋煮熟的，如图甲所示鸡蛋煮熟过程中鸡蛋温度升高，内能增加，是通过___________方式实现的。在没有其他用电器接入电路的情况下，把6只鸡蛋蒸熟时间为6min，家中电能表（如图乙）指示灯闪烁了96次，则此蒸蛋器的功率为___________W。
4．（2021·山东威海·九年级期中）如图所示，电源电压不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为2∶5，则L1、L2的额定功率之比是（ ）
A．3∶2 B．2∶3 C．5∶3 D．3∶5
5．（2022·甘肃武威·九年级期末）一个电阻在电压为U，电流为I时，消耗的电功率为P，则（ ）
A．当电压为2U时，其消耗的电功率为2P B．当电流为2I时，其消耗的电功率为2P
C．当电流为1.5I时，其消耗的电功率为2.25P D．当它消耗的电能增加时，它的功率一定增大
6．（2022·四川成都·九年级期中）如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中错误的是（ ）
A．灯泡L变暗 B．电压表V1的示数变大
C．电流表A的示数变小 D．电压表V2的示数变小
7．（2022·吉林通化·九年级期末）甲灯标有“6V，3W”，乙灯标有“6V，9W”。将它们串联后接在电源上，其中一个灯泡能正常发光。下列说法正确的是（ ）
A．正常发光的灯泡是乙灯 B．在材料和长度相同时，乙比甲灯丝细
C．两灯的总功率是10W D．电源电压是8V
8．（2022·甘肃武威·九年级期末）标有“110V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（ ）
A．“36V 60W” B．“110V 40W” C．“36V 40W” D．“110V 25W”
9．（2022·四川雅安·九年级月考）灯泡L上标有“6V 3W”字样，测得该灯泡的电流随电压变化的关系如图甲所示。现把灯泡L接入如图乙所示的电路中，若电源电压为18V不变，电流表的量程为“0~0.6A”，电压表的量程为“0~15V”，则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V B．灯泡L的电阻值随电压表的示数的增大而增大
C．为了保证电路安全，灯泡的最小功率为0.75W D．为了保证电路安全，变阻器的最小阻值为24Ω
二、填空题
10．（2022·山东威海·九年级期中）如图所示，电源电压不变，将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，则R1＝______R2；若将它们并联后仍接在该电源上，则R1和R2消耗的功率之比为______。
11．（2022·辽宁营口·九年级期末）标有“6V，6W”、“6V，1.5W”字样的灯L1和L2，串联接在某电源上，设灯丝的电阻不变，则通过灯L1和L2的电流强度之比为______，灯L1和L2的实际功率之比为______，要保证两灯安全工作，电源电压不应超过______V。
12．（2022·河北沧州·九年级期末）如图甲所示，电源电压保持不变，闭合开关后，当滑片P从最右端向最左端滑动的过程中，小灯泡的关系图像如图乙所示，最后小灯泡正常发光，则滑动变阻器的最大阻值为___________，该电路总功率变化范围为___________。
三、实验题
13．（2021·山东枣庄·九年级月考）在“测量额定电压为 2.5V 的小灯泡的电功率”的实验中：
（1）用笔画线代替导线，将图甲补充完整______；
（2）正确连线后闭合开关，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是小灯泡______；
（3）排除故障后，移动滑片至某一位置时电压表的示数为 2.2V，为使小灯泡正常发光，应将滑片向______（选填“左” 或“右”）移动；
（4） 当电压表的示数为 2.5V 时，电流表的示数如图乙所示，则小灯泡的额定电流为______A， 额定功率为______W；
（5）如表记录了部分实验数据。由表中信息可知：灯泡实际功率越______，灯泡越亮；
实验序号
电压 U/A
电流 I/A
电功率 P/W
灯泡亮度
1
1.0
0.14
0.14
很暗
2
1.7
0.22
0.374
较暗
3
2.5
正常
4
3.0
0.32
0.96
较亮
（6）若将小灯泡换成阻值为 5Ω 的定值电阻，利用本实验器材还能完成下列哪个实验______（选填序号）。
A．探究电流与电阻的关系 B．探究电流与电压的关系
【典例分析】
1．（2022·黑龙江鸡西·九年级期末）下列说法正确的是（ ）
A．电功率越大，电流做功越多 B．看电视时把电视亮度调大，可以节约用电
C．电流表可以直接接在电源两端 D．电功率越大，消耗电能越快
【答案】D
【详解】AD．电功率是表示电流做功的快慢的物理量，电功率越大，表示电流做功越快，由于不知道时间，无法确定电流做功的多少，故A错误，D正确；
B．看电视时把电视亮度调大，电视机的功率变大，相同时间内消耗的电能增大，会浪费电能，故B错误；
C．电流表不可以直接接在电源两端，否则会因为电流过大损坏电流表，故C错误。
故选D。
2．（2022·湖南长沙·九年级月考）以下不符合实际的是（ ）
A．液晶电视正常工作时的电功率为100W B．家用空调工作时的电功率为1000W
C．电风扇的电功率约为500W D．学生做家庭作业用的台灯电功率约20W
【答案】C
【详解】A．一般来说55英寸的液晶电视，功率在100W-200W之间，而42英寸的电视功率约在50W-100W之间。液晶电视机正常工作时的电功率为100W左右；故A正确，不符合题意；
B．家用空调的电流在5A左右，其功率在
左右，故B正确，不符合题意；
C．电风扇的电功率约为60W，故C错误，符合题意；
D．一般照明灯泡的额定功率在40W左右，台灯的额定功率更小，在20W左右，做家庭作业用的台灯电功率约20W，符合实际；故D正确，不符合题意。
故选C。
3.（2020·江苏淮安·九年级期中）小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能_______kW•h，小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能_______kW•h，其功率为_______W。
【答案】 100.5 0.01 60
【详解】[1]由图示电能表可知，上月底电能表的示数为2818.2kW•h，本月底电能表示数为2918.7kW•h，本月消耗的电能是
[2][3]3200imp/(kW•h)表示电路中每消耗1kW•h的电能，指示灯闪烁3200次；当指示灯闪烁32次时消耗的电能
电风扇的电功率
4．（2022·西藏·中考真题）如图所示，电源电压6V保持不变，，，，以下说法正确的是（ ）
A．电路中的最大功率为3W B．只闭合，与两端电压之比为
C．同时闭合和，电路中的电流为0.15A D．同时闭合、、，与的电流之比为
【答案】A
【详解】A．当同时闭合、、，与并联，被短路，此时电路中的总阻值最小，由 可知，电路中的最大功率为
故A正确；
B．只闭合，与串联，因为串联电路电流处处相等，所以与两端电压之比为
故B错误；
C．同时闭合和，被短路，为的简单电路，由欧姆定律可知，电路中的电流为
故C错误；
D．当同时闭合、、，与并联，被短路，根据并联分流可知，与的电流之比为
故D错误。
故选A。
5．（2022·山东威海·九年级期中）如图所示，电源电压不变，当滑动变阻器的滑片P向b端滑动时，下列说法正确的是（ ）
A．电流表示数变小，电压表表示数变大 B．电压表示数变小，电流表示数变大
C．灯泡消耗的功率变小 D．电路消耗的功率变大
【答案】D
【详解】由图可知，灯泡和变阻器串联，电压表测量灯泡两端的电压，电流表测量电路中的电流。
AB．滑片P向b端滑动时，滑动变阻器接入电路的阻值变小，由电阻的串联可知电路的总电阻变小，由可知电路中的电流变大，即电流表的示数变大，由UL=IRL可知灯泡两端的电压变大，即电压表的示数变大，故AB错误；
C．电路中的电流变大，灯泡两端的电压变大，由PL=ULI可知灯泡的电功率变大，故C错误；
D．电路中的电流变大，电源电压不变，由P=UI可知电路消耗的总功率变大，故D正确。
故选D。
6．（2022·山东威海·九年级期中）实验室有甲、乙两只灯泡，甲标有“6V6W“字样，乙标有“10V6W“字样。现把它们串联起来，则该电路电源的最大电压是（不考虑温度对灯泡电阻的影响）（ ）
A．16V B．13.6V C．6V D．10V
【答案】B
【详解】由题意知，甲、乙两灯泡正常发光时，通过的电流分别为
，
所以两灯串联时，电路允许通过的最大电流为0.6A，此时乙灯正常发光。甲灯的电阻
甲灯两端的实际电压
U甲实=I乙R甲=0.6A×6Ω=3.6V
该电路允许通过的最大电压
U=U乙+U甲实=10V+3.6V=13.6V
故ACD不符合题意，B符合题意。
故选B。
7．（2022·山东威海·九年级期中）两盏电灯分别标有“36V 40W”和“220V 30W”的字样，当它们都正常发光时，比较它们的亮度，可知（ ）
A．“36V 40W”灯较亮 B．“220V 30W”灯较亮
C．两盏灯一样亮 D．条件不足无法比较
【答案】A
【详解】“36V40W”表示实际电压为36V时，灯泡正常发光，实际功率为40W；“220V 30W”表示实际电压为220V时，灯泡正常发光，实际功率为30W。当它们都正常发光时，实际功率大的灯泡亮，即“36V 40W”的灯较亮，故A符合题意，BCD不符合题意。
故选A。
8．（2022·湖南长沙·九年级月考）如图所示电路，电源电压4.5V，灯泡L规格“3V，1.5W”，定值电阻R=9Ω，滑动变阻器R′标有“24Ω，0.5A”字样，电压表接量程，电流表接量程（忽略灯泡电阻随温度变化），保证安全的前提下，下列说法正确的是（ ）
A．闭合S、S1，断开S2，滑动变阻器的取值范围是
B．闭合S、S1，断开S2，电流表的变化范围
C．闭合S、S2，断开S1，电路的最大功率为2.7W
D．闭合S、S2，断开S1，滑动变阻器的最大功率为0.5625W
【答案】D
【详解】AB．由电路图可知，闭合S、S1，断开S2，滑动变阻器与灯泡串联，由可知，灯泡L的电阻为
由可知，灯泡的额定电流为
因电流表量程为，且滑动变阻器允许的最大电流为0.5A，所以电路允许的最大电流为0.5A，因串联电路两端电压等于各部分电压之和，所以此时滑动变阻器两端电压为
由可得，滑动变阻器接入电路的最小电阻为
当电压表示数为3V时，滑动变阻器接入电路的阻值最大，此时灯泡两端电压为
忽略灯泡电阻随温度变化，此时电路最小电流为
滑动变阻器接入电路的最大阻值为
显然滑动变阻器的取值范围是，电流表的变化范围，故AB错误；
C．由电路图可知，闭合S、S2，断开S1，定值电阻与滑动变阻器串联，电源电压不变，滑动变阻器接入电路的阻值最小时，电路中的电流最大为
小于0.6A，故电路安全，电路的最大功率为
故C错误；
D．由
可知，当时，滑动变阻器的功率最大，则滑动变阻器的最大功率为
故D正确。
故选D。
【夺冠训练】
一、单选题
1．（2022·广西贺州·九年级期末）下列关于电功和电功率的说法中，正确的是（ ）
A．做功快的用电器，消耗的电能多 B．电流做功越多，消耗的电能越大
C．电能表是直接测量电功率的仪表 D．电功率是表示用电器消耗电能多少的物理量
【答案】B
【详解】A．做功快的用电器，其电功率大；因做功时间不确定，所以由W＝Pt可知，做功快的用电器，消耗的电能不一定多，故A错误；
B．电流做功的过程，是电能转化为其它形式能的过程，则电流做功越多，消耗的电能越大，故B正确；
C．电能表是直接测量消耗电能多少的仪表，故C错误；
D．电功率是表示电流做功快慢（或消耗电能快慢）的物理量，故D错误。
故选B。
2．（2022·福建莆田·九年级期末）根据你对生活中物理量的认识，下列数据符合实际的是（ ）
A．我国家用电器的额定电压为是220V B．智能手机正常使用时的功率约为500W
C．一只节能灯正常工作时的功率约为100W D．一台家用电脑正常工作时的电流约为10A
【答案】A
【详解】A．我国家庭电路的电压是220V，所以我国家用电器的额定电压为是220V，故A符合题意；
B．智能手机正常使用时的功率在1W以内，故B不符合题意；
C．一只节能灯正常工作时的功率约20W左右，故C不符合题意；
D．一台家用电脑正常工作时的电流在1A以内，故D不符合题意；
故选A。
3．（2020·江苏无锡·九年级期中）蒸蛋器是采用通电发热盘加热水后，利用盘内产生水蒸气把鸡蛋煮熟的，如图甲所示鸡蛋煮熟过程中鸡蛋温度升高，内能增加，是通过___________方式实现的。在没有其他用电器接入电路的情况下，把6只鸡蛋蒸熟时间为6min，家中电能表（如图乙）指示灯闪烁了96次，则此蒸蛋器的功率为___________W。
【答案】 热传递 300
【详解】[1]鸡蛋煮熟过程中，鸡蛋吸收热量，温度升高，内能增加，是通过热传递方式实现的。
[2]指示灯闪烁96次，蒸蛋器消耗的电能
所用时间
t=6min=0.1h
则此蒸蛋器的功率
4．（2021·山东威海·九年级期中）如图所示，电源电压不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为2∶5，则L1、L2的额定功率之比是（ ）
A．3∶2 B．2∶3 C．5∶3 D．3∶5
【答案】A
【详解】由电路图知道，开关S闭合后，如果乙为电流表，将会造成电源短路；如果甲为电流表，则L2被短路、不能工作；所以，甲、乙均为电压表，此时灯L1、L2串联连接，电压表甲测L2两端电压，电压表乙测电源电压；因串联电路中总电压等于各分电压之和，所以，两灯泡两端的电压之比
因串联电路中各处的电流相等，且灯泡L1、L2都能正常发光，所以，由知道，两灯泡的额定功率之比
故A正确。
故选A。
5．（2022·甘肃武威·九年级期末）一个电阻在电压为U，电流为I时，消耗的电功率为P，则（ ）
A．当电压为2U时，其消耗的电功率为2P B．当电流为2I时，其消耗的电功率为2P
C．当电流为1.5I时，其消耗的电功率为2.25P D．当它消耗的电能增加时，它的功率一定增大
【答案】C
【详解】A．电压为2U时，而电阻不变，由公式 可知
故A不符合题意；
B．电流为2I时，而电阻不变，由公式可知
故B不符合题意；
C．当电流为1.5I时，而电阻不变，由公式可知
故C符合题意；
D．当它消耗的电能增加时，因为没有时间，根据 可知无法确定电功率变化，故D不符合题意。
故选C。
6．（2022·四川成都·九年级期中）如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中错误的是（ ）
A．灯泡L变暗 B．电压表V1的示数变大
C．电流表A的示数变小 D．电压表V2的示数变小
【答案】D
【详解】D．由电路图可知，滑动变阻器R与灯泡L串联，电压表V1测R两端的电压，电压表V2测电源电压，电流表A测电路中的电流，因电源电压不变，所以滑片移动时，电压表V2的示数不变，故 D错误，符合题意；
C．向下移动滑片P时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表A的示数变小，故C正确，不符合题意；
A．电路中的电流变小，由可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以由可知，灯泡的实际功率变小，灯泡变暗，故A正确，不符合题意；
B．因串联电路中总电压等于各分电压之和，所以R两端的电压变大，即电压表V1的示数变大，故B正确，不符合题意。
故选D。
7．（2022·吉林通化·九年级期末）甲灯标有“6V，3W”，乙灯标有“6V，9W”。将它们串联后接在电源上，其中一个灯泡能正常发光。下列说法正确的是（ ）
A．正常发光的灯泡是乙灯 B．在材料和长度相同时，乙比甲灯丝细
C．两灯的总功率是10W D．电源电压是8V
【答案】D
【详解】A．由P＝UI可知，甲灯的额定电流为
乙灯的额定电流为
将两灯串联，通过的电流相同，为保证电路安全，则电路中最大电流为
I＝I甲＝0.5A
即甲灯可以正常发光，故A错误；
B．由可知，甲灯的电阻为
乙灯的电阻为
在材料和长度相同时，导体横截面积越小，电阻越大，因此甲灯丝比乙灯丝细，故B错误；
C．由题知两灯的总电阻为
R＝R甲+R乙＝12Ω+4Ω＝16Ω
电路中的电流I＝0.5A，两灯的总功率为
P＝UI＝I2R＝(0.5A)2×16Ω＝4W
故C错误；
D．由可知电源电压为
U＝IR＝0.5A×16Ω＝8V
故D正确。
故选D。
8．（2022·甘肃武威·九年级期末）标有“110V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（ ）
A．“36V 60W” B．“110V 40W” C．“36V 40W” D．“110V 25W”
【答案】D
【详解】灯泡的亮度与灯泡的实际功率大小有关，四个电灯都正常工作，即为每个电灯得到的电压都是额定电压，实际功率都等于额定功率，因“110V 25W”规格的灯泡的额定功率最小，故实际功率最小，亮度最暗，故D符合题意，ABC不符合题意。
故选D。
9．（2022·四川雅安·九年级月考）灯泡L上标有“6V 3W”字样，测得该灯泡的电流随电压变化的关系如图甲所示。现把灯泡L接入如图乙所示的电路中，若电源电压为18V不变，电流表的量程为“0~0.6A”，电压表的量程为“0~15V”，则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V B．灯泡L的电阻值随电压表的示数的增大而增大
C．为了保证电路安全，灯泡的最小功率为0.75W D．为了保证电路安全，变阻器的最小阻值为24Ω
【答案】D
【详解】由电路图可知，灯泡L与滑动变阻器R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
A．灯泡正常发光时的电压UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，变阻器两端的电压
UR=U-UL=18V-6V=12V
即电压表的示数12V，故A错误；
B．由图甲可知，当灯泡两端的电压是3V，通过灯泡的电流是0.3A，灯泡的电阻
当灯泡两端的电压是6V，通过灯泡的电流是0.5A，灯泡的电阻
可以得到灯泡两端的电压越大，灯泡的电阻越大，由串联电路电压的规律可知变阻器两端的电压越小，即电压表的示数越小，灯泡两端的电压越大，所以灯泡L的电阻值随电压表的示数的增大而减小，故B错误；
C．电压表的量程为“0~15V”，当电压表的示数是15V时，由串联电路电压的规律可知此时灯泡两端的电压最小，灯泡两端的电压为
UL小=U-UR大=18V-15V=3V
由 可知此时灯泡的电功率最小，由图甲可知，此时电路中的电流是0.3A，灯泡的最小功率
PL小=UL小I小=3V×0.3A=0.9W
故C错误；
D．灯泡的额定电流
电流表的量程为“0~0.6A”，所以电路中的电流最大是0.5A，变阻器连入电路的阻值最小，灯泡两端的电压是6V，变阻器两端的电压
UR小=U-UL=18V-6V=12V
变阻器的最小阻值为
故D正确。
故选D。
二、填空题
10．（2022·山东威海·九年级期中）如图所示，电源电压不变，将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，则R1＝______R2；若将它们并联后仍接在该电源上，则R1和R2消耗的功率之比为______。
【答案】 0.5 2∶1
【详解】[1]当两电阻串联时，通过它们的电流相等，电功率之比
可知
R1＝0.5R2
[2]若将它们并联后仍接在该电源上，则R1和R2消耗的功率之比为
11．（2022·辽宁营口·九年级期末）标有“6V，6W”、“6V，1.5W”字样的灯L1和L2，串联接在某电源上，设灯丝的电阻不变，则通过灯L1和L2的电流强度之比为______，灯L1和L2的实际功率之比为______，要保证两灯安全工作，电源电压不应超过______V。
【答案】 7.5V
【详解】[1]因两灯串联，串联电路电流处处相等，通过灯L1和L2的电流相等，即电流之比为 。
[2]由功率公式 可得，两个灯泡的电阻
因通过灯L1和L2的电流相等，故功率之比
[3]由功率公式P＝UI得两灯泡正常工作时的电流
由于两灯泡串联，电路安全工作电流不应超过，即电源电压不应超过
12．（2022·河北沧州·九年级期末）如图甲所示，电源电压保持不变，闭合开关后，当滑片P从最右端向最左端滑动的过程中，小灯泡的关系图像如图乙所示，最后小灯泡正常发光，则滑动变阻器的最大阻值为___________，该电路总功率变化范围为___________。
【答案】 9 12-24W
【详解】由电路图可知，闭合开关，灯泡L与滑动变阻器R串联，电压表测灯泡L两端的电压，电流表测电路中的电流。
[1]当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，由图乙可知，灯泡两端的电压，电路中的电流
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
由可得，滑动变阻器的最大阻值
[2]当滑片P位于最左端时，电路为小灯泡的简单电路，电路中的电流最大，电路的总功率最大，由图乙可知，通过灯泡的电流，则最大功率
当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，电路的总功率最小，
所以，该电路总功率变化范围为 。
三、实验题
13．（2021·山东枣庄·九年级月考）在“测量额定电压为 2.5V 的小灯泡的电功率”的实验中：
（1）用笔画线代替导线，将图甲补充完整______；
（2）正确连线后闭合开关，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是小灯泡______；
（3）排除故障后，移动滑片至某一位置时电压表的示数为 2.2V，为使小灯泡正常发光，应将滑片向______（选填“左” 或“右”）移动；
（4） 当电压表的示数为 2.5V 时，电流表的示数如图乙所示，则小灯泡的额定电流为______A， 额定功率为______W；
（5）如表记录了部分实验数据。由表中信息可知：灯泡实际功率越______，灯泡越亮；
实验序号
电压 U/A
电流 I/A
电功率 P/W
灯泡亮度
1
1.0
0.14
0.14
很暗
2
1.7
0.22
0.374
较暗
3
2.5
正常
4
3.0
0.32
0.96
较亮
（6）若将小灯泡换成阻值为 5Ω 的定值电阻，利用本实验器材还能完成下列哪个实验______（选填序号）。
A．探究电流与电阻的关系 B．探究电流与电压的关系
【答案】 断路 左 0.3 0.75 大 B
【详解】(1)[1]将电压表和灯泡并联，如答案所示。
(2)[2]闭合开关，小灯泡不亮，电流表无示数，可能电路中存在断路，电压表有示数，说明电压表与电源正负极连接完好，所以可能灯泡断路。
(3)[3]要使灯泡正常工作，灯泡两端电压应从2.2V增大到2.5V，由串联分压可知滑动变阻器的电阻要减小，根据实物图可知滑片应向左端移动，使电压表的示数为2.5V。
(4)[4][5]由图乙可知，电流表的量程是0~0.6A，电流表的分度值是0.02A，电流表的示数是0.3A，小灯泡的额定功率
P=UI=2.5V×0.3A=0.75W
(5)[6] 如表记录了部分实验数据。由表中信息可知：灯泡实际功率越大，灯泡越亮。
(6)[7]A．探究电流与电阻关系时，应控制电阻两端的电压不变，改变定值电阻的阻值，只有一个电阻，不能完成此实验，故A不符合题意；
B．探究电流与电压的关系时，应控制电阻的阻值不变，改变电阻两端的电压，能完成此实验，故B符合题意。
故选B。
第十五章《电功和电热》
15.2电功率
【知识梳理】
一、电功率
1．定义：电流单位时间内所做的功。
2．单位：国际单位 瓦特（W） 常用单位：千瓦（kW）、毫瓦（mW）
换算：1W=1×10-3kW=1×103mW
3．物理意义：表示电流做功快慢的物理量。
4．常见用电器的功率
序号
不同的用电器
功率大小
序号
不同的用电器
功率大小
1
巨型计算机
4.04×106W
7
台式计算机
约200W
2
家用空调（挂机）
约1000W
8
液晶电视机
约100W
3
家用空调（柜机）
约2000W
9
电风扇
约20W
4
吸尘器
约800W
10
手电筒
约0.5W
5
电吹风机（冷风挡）
约100W
11
计算器
约0.5mW
6
电吹风机（热风挡）
约500W
12
电子表
约0.01mW
5．电功率计算公式：（适用于所有电路）
6．对于纯电阻电路，由于，可得
①串联电路中常用公式： 由此可得
②并联电路中常用公式： 由此可得
7．对于串联电路：
对于并联电路：
因此，无论用电器串联或并联，计算总功率都有。
8．单位“kW·h”的来历
由可得，当P代入数据的单位为kW，t代入数据的单位为h时，W的单位即为kW·h。
二、额定功率和实际功率
1．电压与功率之间的关系
（1）对于定值电阻，根据可知，功率与电压的平方成正比。如果电压U减小为原来的，功率减小为原来的；如果电压U增大为原来的n倍，功率增大为原来的倍。
（2）对于非定值电阻和非纯电阻用电器，根据可知，电压越大，电流越大，功率也越大。
2．额定电压与额定功率
（1）额定电压：用电器正常工作时的电压，用表示。
（2）额定电流：用电器正常工作时的电流，用表示。
（3）额定功率：用电器在额定电压下的功率，用表示。
（4）灯泡的规格：某灯泡上标有“PZ220V-25”或者“220V 25W”字样表示：普通照明，额定电压220V，额定功率25W的灯泡。若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流，灯丝阻值。
3．实际电压和实际功率
（1）实际电压：用电器工作时实际的电压，用表示。
（2）实际电流：用电器工作时实际的电流，用表示。
（3）实际功率：用电器在实际电压下工作的功率，用表示。
（4）灯泡的亮度：灯泡亮度由灯泡的实际功率决定，与额定功率无关，实际功率越高，单位时间转化的光能越多，灯泡越亮。
4．额定功率与实际功率的关系：
额定功率是用电器性能的参数，体现了它正常工作时消耗电能的快慢，与用电器实际的工作状态无关。实际功率体现了用电器实际工作时消耗电能的快慢，由用电器两端实际的电压决定。
①当时，，用电器正常工作（灯正常发光）
②当时，，用电器不能正常工作（灯光暗淡）
③当时，，长期使用影响用电器寿命（灯发光强烈，灯丝容易烧断）
三、电功率的测量
1．利用，测量被测量电路或用电器消耗的电能及时间，计算功率。
2．利用P=UI，测量被测量电路或用电器两端的电压和通过的电流，计算功率。
实验：伏安法测小灯泡的电功率
【实验目的】
测量小灯泡在不同电压下工作时的电功率
【实验器材】干电池两节，开关一个，电流表一个，电压表一个，滑动变阻器一个，额定电压为2.5V的小灯泡一个，导线若干
【实验原理】
【实验设计】
由可知，要测量小灯泡L的功率需要同时获得通过小灯泡L的电流及小灯泡L两端的电压，故电路连接如图所示，电压表测量小灯泡L两端的电压，电流表测量通过小灯泡L的电流。
（1）将小灯泡L接入电路，通过调节滑动变阻器R，使得电压表示数为额定电压U额，电流表示数为I1，观察小灯泡的亮度。
（2）调节滑动变阻器R，使得电压表示数为1.2U额，电流表示数为I2。
（3）再次调节滑动变阻器R，使得电压表示数为另一值0.8U额，电流表示数为I3。
（4）将数据汇入表格，计算三次实验小灯泡的实际功率
【数据记录】(数据仅供参考)
序号
电压表示数U
电流表示数I
电功率P
灯泡亮度
1
2.5V
0.21A
0.53W
正常
2
3V
0.26
0.78W
更亮
3
2V
0.17A
0.34W
更暗
【实验结论】
1．不同电压下，小灯泡的功率不同。实际电压越大，小灯泡的实际功率越大。
2．小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮。
【注意事项】
1．在连接电路时，开关要断开。
2．在闭合开关之前，滑动变阻器应调节到阻值最大处以保护电路。
3．滑动变阻器的在实验中的作用
①保护电路；②改变小灯泡两端的电压及通过小灯泡的电流。
4．实验多次的目的：使小灯泡在不同电压下工作。
5．在电压高于小灯泡额定电压时，需小心调节滑动变阻器，以免因实验电压超过额定电压太多而烧坏灯泡。
【易错点】
由于任何用电器在不同电压的实际功率不相同，故在测量小灯泡功率的实验中，不能在不同电压下多次实验取平均值，平均值无意义。
【规律总结】
1．已知两灯泡规格，当两灯泡串联或并联工作时亮度的判断方法
第一步：用计算灯泡的电阻
第二步：
串联电路：因通过两灯泡的电流相同，选用判断，电阻大的功率大，灯泡更亮
并联电路：因两灯泡两端的电压相同，选用判断，电阻小的功率大，灯泡更亮
例如：灯泡L1“6V 9W”，灯泡L2“6V 6W”
①，，故。
②串联时，根据可知，电流相同时，电阻大的实际功率大，故，L2比L1亮。
并联时，根据可知，电压相同时，电阻小的实际功率大，故，故L1比L2亮
2．已知两灯泡规格，当两灯泡串联或并联时，哪个灯泡可以正常工作的判断方法。
串联电路：由于串联电路电流相同，而两个灯泡的额定电流不同，因此用分别算出两个灯泡的额定电流，为了保证两个灯泡都不会被烧坏，电路中最大电流只能为较小的额定电流，故额定电流较小的灯泡可正常工作。
并联电路：由于并联电路各支路电压相同，而两个灯泡的额定电压不同，为了保证两个灯泡都不会被烧坏，电源电压最大只能为较小的额定电压，故额定电压较小的灯泡可正常工作。
3．滑动变阻器最大功率的计算方法
（1）串联电路：
如图所示，由于滑动变阻器电阻变化时，其通过的电流与电阻变化、两端电压的变化趋势相反，故仅通过无法直接确定其最大功率。可转换思路，利用总功率和定值电阻功率计算，做法如下：
当时，即时，有P2功率的最大值。
（2）并联电路：
如图所示，由于各支路两端的电压均为电源电压，保持不变，故根据可知，当滑动变阻器R2电阻越小，其功率越大。
【典例分析】
1．（2022·黑龙江鸡西·九年级期末）下列说法正确的是（ ）
A．电功率越大，电流做功越多 B．看电视时把电视亮度调大，可以节约用电
C．电流表可以直接接在电源两端 D．电功率越大，消耗电能越快
2．（2022·湖南长沙·九年级月考）以下不符合实际的是（ ）
A．液晶电视正常工作时的电功率为100W B．家用空调工作时的电功率为1000W
C．电风扇的电功率约为500W D．学生做家庭作业用的台灯电功率约20W
3.（2020·江苏淮安·九年级期中）小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能_______kW•h，小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能_______kW•h，其功率为_______W。
4．（2022·西藏·中考真题）如图所示，电源电压6V保持不变，，，，以下说法正确的是（ ）
A．电路中的最大功率为3W B．只闭合，与两端电压之比为
C．同时闭合和，电路中的电流为0.15A D．同时闭合、、，与的电流之比为
5．（2022·山东威海·九年级期中）如图所示，电源电压不变，当滑动变阻器的滑片P向b端滑动时，下列说法正确的是（ ）
A．电流表示数变小，电压表表示数变大 B．电压表示数变小，电流表示数变大
C．灯泡消耗的功率变小 D．电路消耗的功率变大
6．（2022·山东威海·九年级期中）实验室有甲、乙两只灯泡，甲标有“6V6W“字样，乙标有“10V6W“字样。现把它们串联起来，则该电路电源的最大电压是（不考虑温度对灯泡电阻的影响）（ ）
A．16V B．13.6V C．6V D．10V
7．（2022·山东威海·九年级期中）两盏电灯分别标有“36V 40W”和“220V 30W”的字样，当它们都正常发光时，比较它们的亮度，可知（ ）
A．“36V 40W”灯较亮 B．“220V 30W”灯较亮
C．两盏灯一样亮 D．条件不足无法比较
8．（2022·湖南长沙·九年级月考）如图所示电路，电源电压4.5V，灯泡L规格“3V，1.5W”，定值电阻R=9Ω，滑动变阻器R′标有“24Ω，0.5A”字样，电压表接量程，电流表接量程（忽略灯泡电阻随温度变化），保证安全的前提下，下列说法正确的是（ ）
A．闭合S、S1，断开S2，滑动变阻器的取值范围是
B．闭合S、S1，断开S2，电流表的变化范围
C．闭合S、S2，断开S1，电路的最大功率为2.7W
D．闭合S、S2，断开S1，滑动变阻器的最大功率为0.5625W
【夺冠训练】
一、单选题
1．（2022·广西贺州·九年级期末）下列关于电功和电功率的说法中，正确的是（ ）
A．做功快的用电器，消耗的电能多 B．电流做功越多，消耗的电能越大
C．电能表是直接测量电功率的仪表 D．电功率是表示用电器消耗电能多少的物理量
2．（2022·福建莆田·九年级期末）根据你对生活中物理量的认识，下列数据符合实际的是（ ）
A．我国家用电器的额定电压为是220V B．智能手机正常使用时的功率约为500W
C．一只节能灯正常工作时的功率约为100W D．一台家用电脑正常工作时的电流约为10A
3．（2020·江苏无锡·九年级期中）蒸蛋器是采用通电发热盘加热水后，利用盘内产生水蒸气把鸡蛋煮熟的，如图甲所示鸡蛋煮熟过程中鸡蛋温度升高，内能增加，是通过___________方式实现的。在没有其他用电器接入电路的情况下，把6只鸡蛋蒸熟时间为6min，家中电能表（如图乙）指示灯闪烁了96次，则此蒸蛋器的功率为___________W。
4．（2021·山东威海·九年级期中）如图所示，电源电压不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为2∶5，则L1、L2的额定功率之比是（ ）
A．3∶2 B．2∶3 C．5∶3 D．3∶5
5．（2022·甘肃武威·九年级期末）一个电阻在电压为U，电流为I时，消耗的电功率为P，则（ ）
A．当电压为2U时，其消耗的电功率为2P B．当电流为2I时，其消耗的电功率为2P
C．当电流为1.5I时，其消耗的电功率为2.25P D．当它消耗的电能增加时，它的功率一定增大
6．（2022·四川成都·九年级期中）如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中错误的是（ ）
A．灯泡L变暗 B．电压表V1的示数变大
C．电流表A的示数变小 D．电压表V2的示数变小
7．（2022·吉林通化·九年级期末）甲灯标有“6V，3W”，乙灯标有“6V，9W”。将它们串联后接在电源上，其中一个灯泡能正常发光。下列说法正确的是（ ）
A．正常发光的灯泡是乙灯 B．在材料和长度相同时，乙比甲灯丝细
C．两灯的总功率是10W D．电源电压是8V
8．（2022·甘肃武威·九年级期末）标有“110V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（ ）
A．“36V 60W” B．“110V 40W” C．“36V 40W” D．“110V 25W”
9．（2022·四川雅安·九年级月考）灯泡L上标有“6V 3W”字样，测得该灯泡的电流随电压变化的关系如图甲所示。现把灯泡L接入如图乙所示的电路中，若电源电压为18V不变，电流表的量程为“0~0.6A”，电压表的量程为“0~15V”，则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V B．灯泡L的电阻值随电压表的示数的增大而增大
C．为了保证电路安全，灯泡的最小功率为0.75W D．为了保证电路安全，变阻器的最小阻值为24Ω
二、填空题
10．（2022·山东威海·九年级期中）如图所示，电源电压不变，将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，则R1＝______R2；若将它们并联后仍接在该电源上，则R1和R2消耗的功率之比为______。
11．（2022·辽宁营口·九年级期末）标有“6V，6W”、“6V，1.5W”字样的灯L1和L2，串联接在某电源上，设灯丝的电阻不变，则通过灯L1和L2的电流强度之比为______，灯L1和L2的实际功率之比为______，要保证两灯安全工作，电源电压不应超过______V。
12．（2022·河北沧州·九年级期末）如图甲所示，电源电压保持不变，闭合开关后，当滑片P从最右端向最左端滑动的过程中，小灯泡的关系图像如图乙所示，最后小灯泡正常发光，则滑动变阻器的最大阻值为___________，该电路总功率变化范围为___________。
三、实验题
13．（2021·山东枣庄·九年级月考）在“测量额定电压为 2.5V 的小灯泡的电功率”的实验中：
（1）用笔画线代替导线，将图甲补充完整______；
（2）正确连线后闭合开关，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是小灯泡______；
（3）排除故障后，移动滑片至某一位置时电压表的示数为 2.2V，为使小灯泡正常发光，应将滑片向______（选填“左” 或“右”）移动；
（4） 当电压表的示数为 2.5V 时，电流表的示数如图乙所示，则小灯泡的额定电流为______A， 额定功率为______W；
（5）如表记录了部分实验数据。由表中信息可知：灯泡实际功率越______，灯泡越亮；
实验序号
电压 U/A
电流 I/A
电功率 P/W
灯泡亮度
1
1.0
0.14
0.14
很暗
2
1.7
0.22
0.374
较暗
3
2.5
正常
4
3.0
0.32
0.96
较亮
（6）若将小灯泡换成阻值为 5Ω 的定值电阻，利用本实验器材还能完成下列哪个实验______（选填序号）。
A．探究电流与电阻的关系 B．探究电流与电压的关系
【典例分析】
1．（2022·黑龙江鸡西·九年级期末）下列说法正确的是（ ）
A．电功率越大，电流做功越多 B．看电视时把电视亮度调大，可以节约用电
C．电流表可以直接接在电源两端 D．电功率越大，消耗电能越快
【答案】D
【详解】AD．电功率是表示电流做功的快慢的物理量，电功率越大，表示电流做功越快，由于不知道时间，无法确定电流做功的多少，故A错误，D正确；
B．看电视时把电视亮度调大，电视机的功率变大，相同时间内消耗的电能增大，会浪费电能，故B错误；
C．电流表不可以直接接在电源两端，否则会因为电流过大损坏电流表，故C错误。
故选D。
2．（2022·湖南长沙·九年级月考）以下不符合实际的是（ ）
A．液晶电视正常工作时的电功率为100W B．家用空调工作时的电功率为1000W
C．电风扇的电功率约为500W D．学生做家庭作业用的台灯电功率约20W
【答案】C
【详解】A．一般来说55英寸的液晶电视，功率在100W-200W之间，而42英寸的电视功率约在50W-100W之间。液晶电视机正常工作时的电功率为100W左右；故A正确，不符合题意；
B．家用空调的电流在5A左右，其功率在
左右，故B正确，不符合题意；
C．电风扇的电功率约为60W，故C错误，符合题意；
D．一般照明灯泡的额定功率在40W左右，台灯的额定功率更小，在20W左右，做家庭作业用的台灯电功率约20W，符合实际；故D正确，不符合题意。
故选C。
3.（2020·江苏淮安·九年级期中）小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能_______kW•h，小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能_______kW•h，其功率为_______W。
【答案】 100.5 0.01 60
【详解】[1]由图示电能表可知，上月底电能表的示数为2818.2kW•h，本月底电能表示数为2918.7kW•h，本月消耗的电能是
[2][3]3200imp/(kW•h)表示电路中每消耗1kW•h的电能，指示灯闪烁3200次；当指示灯闪烁32次时消耗的电能
电风扇的电功率
4．（2022·西藏·中考真题）如图所示，电源电压6V保持不变，，，，以下说法正确的是（ ）
A．电路中的最大功率为3W B．只闭合，与两端电压之比为
C．同时闭合和，电路中的电流为0.15A D．同时闭合、、，与的电流之比为
【答案】A
【详解】A．当同时闭合、、，与并联，被短路，此时电路中的总阻值最小，由 可知，电路中的最大功率为
故A正确；
B．只闭合，与串联，因为串联电路电流处处相等，所以与两端电压之比为
故B错误；
C．同时闭合和，被短路，为的简单电路，由欧姆定律可知，电路中的电流为
故C错误；
D．当同时闭合、、，与并联，被短路，根据并联分流可知，与的电流之比为
故D错误。
故选A。
5．（2022·山东威海·九年级期中）如图所示，电源电压不变，当滑动变阻器的滑片P向b端滑动时，下列说法正确的是（ ）
A．电流表示数变小，电压表表示数变大 B．电压表示数变小，电流表示数变大
C．灯泡消耗的功率变小 D．电路消耗的功率变大
【答案】D
【详解】由图可知，灯泡和变阻器串联，电压表测量灯泡两端的电压，电流表测量电路中的电流。
AB．滑片P向b端滑动时，滑动变阻器接入电路的阻值变小，由电阻的串联可知电路的总电阻变小，由可知电路中的电流变大，即电流表的示数变大，由UL=IRL可知灯泡两端的电压变大，即电压表的示数变大，故AB错误；
C．电路中的电流变大，灯泡两端的电压变大，由PL=ULI可知灯泡的电功率变大，故C错误；
D．电路中的电流变大，电源电压不变，由P=UI可知电路消耗的总功率变大，故D正确。
故选D。
6．（2022·山东威海·九年级期中）实验室有甲、乙两只灯泡，甲标有“6V6W“字样，乙标有“10V6W“字样。现把它们串联起来，则该电路电源的最大电压是（不考虑温度对灯泡电阻的影响）（ ）
A．16V B．13.6V C．6V D．10V
【答案】B
【详解】由题意知，甲、乙两灯泡正常发光时，通过的电流分别为
，
所以两灯串联时，电路允许通过的最大电流为0.6A，此时乙灯正常发光。甲灯的电阻
甲灯两端的实际电压
U甲实=I乙R甲=0.6A×6Ω=3.6V
该电路允许通过的最大电压
U=U乙+U甲实=10V+3.6V=13.6V
故ACD不符合题意，B符合题意。
故选B。
7．（2022·山东威海·九年级期中）两盏电灯分别标有“36V 40W”和“220V 30W”的字样，当它们都正常发光时，比较它们的亮度，可知（ ）
A．“36V 40W”灯较亮 B．“220V 30W”灯较亮
C．两盏灯一样亮 D．条件不足无法比较
【答案】A
【详解】“36V40W”表示实际电压为36V时，灯泡正常发光，实际功率为40W；“220V 30W”表示实际电压为220V时，灯泡正常发光，实际功率为30W。当它们都正常发光时，实际功率大的灯泡亮，即“36V 40W”的灯较亮，故A符合题意，BCD不符合题意。
故选A。
8．（2022·湖南长沙·九年级月考）如图所示电路，电源电压4.5V，灯泡L规格“3V，1.5W”，定值电阻R=9Ω，滑动变阻器R′标有“24Ω，0.5A”字样，电压表接量程，电流表接量程（忽略灯泡电阻随温度变化），保证安全的前提下，下列说法正确的是（ ）
A．闭合S、S1，断开S2，滑动变阻器的取值范围是
B．闭合S、S1，断开S2，电流表的变化范围
C．闭合S、S2，断开S1，电路的最大功率为2.7W
D．闭合S、S2，断开S1，滑动变阻器的最大功率为0.5625W
【答案】D
【详解】AB．由电路图可知，闭合S、S1，断开S2，滑动变阻器与灯泡串联，由可知，灯泡L的电阻为
由可知，灯泡的额定电流为
因电流表量程为，且滑动变阻器允许的最大电流为0.5A，所以电路允许的最大电流为0.5A，因串联电路两端电压等于各部分电压之和，所以此时滑动变阻器两端电压为
由可得，滑动变阻器接入电路的最小电阻为
当电压表示数为3V时，滑动变阻器接入电路的阻值最大，此时灯泡两端电压为
忽略灯泡电阻随温度变化，此时电路最小电流为
滑动变阻器接入电路的最大阻值为
显然滑动变阻器的取值范围是，电流表的变化范围，故AB错误；
C．由电路图可知，闭合S、S2，断开S1，定值电阻与滑动变阻器串联，电源电压不变，滑动变阻器接入电路的阻值最小时，电路中的电流最大为
小于0.6A，故电路安全，电路的最大功率为
故C错误；
D．由
可知，当时，滑动变阻器的功率最大，则滑动变阻器的最大功率为
故D正确。
故选D。
【夺冠训练】
一、单选题
1．（2022·广西贺州·九年级期末）下列关于电功和电功率的说法中，正确的是（ ）
A．做功快的用电器，消耗的电能多 B．电流做功越多，消耗的电能越大
C．电能表是直接测量电功率的仪表 D．电功率是表示用电器消耗电能多少的物理量
【答案】B
【详解】A．做功快的用电器，其电功率大；因做功时间不确定，所以由W＝Pt可知，做功快的用电器，消耗的电能不一定多，故A错误；
B．电流做功的过程，是电能转化为其它形式能的过程，则电流做功越多，消耗的电能越大，故B正确；
C．电能表是直接测量消耗电能多少的仪表，故C错误；
D．电功率是表示电流做功快慢（或消耗电能快慢）的物理量，故D错误。
故选B。
2．（2022·福建莆田·九年级期末）根据你对生活中物理量的认识，下列数据符合实际的是（ ）
A．我国家用电器的额定电压为是220V B．智能手机正常使用时的功率约为500W
C．一只节能灯正常工作时的功率约为100W D．一台家用电脑正常工作时的电流约为10A
【答案】A
【详解】A．我国家庭电路的电压是220V，所以我国家用电器的额定电压为是220V，故A符合题意；
B．智能手机正常使用时的功率在1W以内，故B不符合题意；
C．一只节能灯正常工作时的功率约20W左右，故C不符合题意；
D．一台家用电脑正常工作时的电流在1A以内，故D不符合题意；
故选A。
3．（2020·江苏无锡·九年级期中）蒸蛋器是采用通电发热盘加热水后，利用盘内产生水蒸气把鸡蛋煮熟的，如图甲所示鸡蛋煮熟过程中鸡蛋温度升高，内能增加，是通过___________方式实现的。在没有其他用电器接入电路的情况下，把6只鸡蛋蒸熟时间为6min，家中电能表（如图乙）指示灯闪烁了96次，则此蒸蛋器的功率为___________W。
【答案】 热传递 300
【详解】[1]鸡蛋煮熟过程中，鸡蛋吸收热量，温度升高，内能增加，是通过热传递方式实现的。
[2]指示灯闪烁96次，蒸蛋器消耗的电能
所用时间
t=6min=0.1h
则此蒸蛋器的功率
4．（2021·山东威海·九年级期中）如图所示，电源电压不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为2∶5，则L1、L2的额定功率之比是（ ）
A．3∶2 B．2∶3 C．5∶3 D．3∶5
【答案】A
【详解】由电路图知道，开关S闭合后，如果乙为电流表，将会造成电源短路；如果甲为电流表，则L2被短路、不能工作；所以，甲、乙均为电压表，此时灯L1、L2串联连接，电压表甲测L2两端电压，电压表乙测电源电压；因串联电路中总电压等于各分电压之和，所以，两灯泡两端的电压之比
因串联电路中各处的电流相等，且灯泡L1、L2都能正常发光，所以，由知道，两灯泡的额定功率之比
故A正确。
故选A。
5．（2022·甘肃武威·九年级期末）一个电阻在电压为U，电流为I时，消耗的电功率为P，则（ ）
A．当电压为2U时，其消耗的电功率为2P B．当电流为2I时，其消耗的电功率为2P
C．当电流为1.5I时，其消耗的电功率为2.25P D．当它消耗的电能增加时，它的功率一定增大
【答案】C
【详解】A．电压为2U时，而电阻不变，由公式 可知
故A不符合题意；
B．电流为2I时，而电阻不变，由公式可知
故B不符合题意；
C．当电流为1.5I时，而电阻不变，由公式可知
故C符合题意；
D．当它消耗的电能增加时，因为没有时间，根据 可知无法确定电功率变化，故D不符合题意。
故选C。
6．（2022·四川成都·九年级期中）如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中错误的是（ ）
A．灯泡L变暗 B．电压表V1的示数变大
C．电流表A的示数变小 D．电压表V2的示数变小
【答案】D
【详解】D．由电路图可知，滑动变阻器R与灯泡L串联，电压表V1测R两端的电压，电压表V2测电源电压，电流表A测电路中的电流，因电源电压不变，所以滑片移动时，电压表V2的示数不变，故 D错误，符合题意；
C．向下移动滑片P时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表A的示数变小，故C正确，不符合题意；
A．电路中的电流变小，由可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以由可知，灯泡的实际功率变小，灯泡变暗，故A正确，不符合题意；
B．因串联电路中总电压等于各分电压之和，所以R两端的电压变大，即电压表V1的示数变大，故B正确，不符合题意。
故选D。
7．（2022·吉林通化·九年级期末）甲灯标有“6V，3W”，乙灯标有“6V，9W”。将它们串联后接在电源上，其中一个灯泡能正常发光。下列说法正确的是（ ）
A．正常发光的灯泡是乙灯 B．在材料和长度相同时，乙比甲灯丝细
C．两灯的总功率是10W D．电源电压是8V
【答案】D
【详解】A．由P＝UI可知，甲灯的额定电流为
乙灯的额定电流为
将两灯串联，通过的电流相同，为保证电路安全，则电路中最大电流为
I＝I甲＝0.5A
即甲灯可以正常发光，故A错误；
B．由可知，甲灯的电阻为
乙灯的电阻为
在材料和长度相同时，导体横截面积越小，电阻越大，因此甲灯丝比乙灯丝细，故B错误；
C．由题知两灯的总电阻为
R＝R甲+R乙＝12Ω+4Ω＝16Ω
电路中的电流I＝0.5A，两灯的总功率为
P＝UI＝I2R＝(0.5A)2×16Ω＝4W
故C错误；
D．由可知电源电压为
U＝IR＝0.5A×16Ω＝8V
故D正确。
故选D。
8．（2022·甘肃武威·九年级期末）标有“110V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（ ）
A．“36V 60W” B．“110V 40W” C．“36V 40W” D．“110V 25W”
【答案】D
【详解】灯泡的亮度与灯泡的实际功率大小有关，四个电灯都正常工作，即为每个电灯得到的电压都是额定电压，实际功率都等于额定功率，因“110V 25W”规格的灯泡的额定功率最小，故实际功率最小，亮度最暗，故D符合题意，ABC不符合题意。
故选D。
9．（2022·四川雅安·九年级月考）灯泡L上标有“6V 3W”字样，测得该灯泡的电流随电压变化的关系如图甲所示。现把灯泡L接入如图乙所示的电路中，若电源电压为18V不变，电流表的量程为“0~0.6A”，电压表的量程为“0~15V”，则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V B．灯泡L的电阻值随电压表的示数的增大而增大
C．为了保证电路安全，灯泡的最小功率为0.75W D．为了保证电路安全，变阻器的最小阻值为24Ω
【答案】D
【详解】由电路图可知，灯泡L与滑动变阻器R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
A．灯泡正常发光时的电压UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，变阻器两端的电压
UR=U-UL=18V-6V=12V
即电压表的示数12V，故A错误；
B．由图甲可知，当灯泡两端的电压是3V，通过灯泡的电流是0.3A，灯泡的电阻
当灯泡两端的电压是6V，通过灯泡的电流是0.5A，灯泡的电阻
可以得到灯泡两端的电压越大，灯泡的电阻越大，由串联电路电压的规律可知变阻器两端的电压越小，即电压表的示数越小，灯泡两端的电压越大，所以灯泡L的电阻值随电压表的示数的增大而减小，故B错误；
C．电压表的量程为“0~15V”，当电压表的示数是15V时，由串联电路电压的规律可知此时灯泡两端的电压最小，灯泡两端的电压为
UL小=U-UR大=18V-15V=3V
由 可知此时灯泡的电功率最小，由图甲可知，此时电路中的电流是0.3A，灯泡的最小功率
PL小=UL小I小=3V×0.3A=0.9W
故C错误；
D．灯泡的额定电流
电流表的量程为“0~0.6A”，所以电路中的电流最大是0.5A，变阻器连入电路的阻值最小，灯泡两端的电压是6V，变阻器两端的电压
UR小=U-UL=18V-6V=12V
变阻器的最小阻值为
故D正确。
故选D。
二、填空题
10．（2022·山东威海·九年级期中）如图所示，电源电压不变，将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，则R1＝______R2；若将它们并联后仍接在该电源上，则R1和R2消耗的功率之比为______。
【答案】 0.5 2∶1
【详解】[1]当两电阻串联时，通过它们的电流相等，电功率之比
可知
R1＝0.5R2
[2]若将它们并联后仍接在该电源上，则R1和R2消耗的功率之比为
11．（2022·辽宁营口·九年级期末）标有“6V，6W”、“6V，1.5W”字样的灯L1和L2，串联接在某电源上，设灯丝的电阻不变，则通过灯L1和L2的电流强度之比为______，灯L1和L2的实际功率之比为______，要保证两灯安全工作，电源电压不应超过______V。
【答案】 7.5V
【详解】[1]因两灯串联，串联电路电流处处相等，通过灯L1和L2的电流相等，即电流之比为 。
[2]由功率公式 可得，两个灯泡的电阻
因通过灯L1和L2的电流相等，故功率之比
[3]由功率公式P＝UI得两灯泡正常工作时的电流
由于两灯泡串联，电路安全工作电流不应超过，即电源电压不应超过
12．（2022·河北沧州·九年级期末）如图甲所示，电源电压保持不变，闭合开关后，当滑片P从最右端向最左端滑动的过程中，小灯泡的关系图像如图乙所示，最后小灯泡正常发光，则滑动变阻器的最大阻值为___________，该电路总功率变化范围为___________。
【答案】 9 12-24W
【详解】由电路图可知，闭合开关，灯泡L与滑动变阻器R串联，电压表测灯泡L两端的电压，电流表测电路中的电流。
[1]当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，由图乙可知，灯泡两端的电压，电路中的电流
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
由可得，滑动变阻器的最大阻值
[2]当滑片P位于最左端时，电路为小灯泡的简单电路，电路中的电流最大，电路的总功率最大，由图乙可知，通过灯泡的电流，则最大功率
当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，电路的总功率最小，
所以，该电路总功率变化范围为 。
三、实验题
13．（2021·山东枣庄·九年级月考）在“测量额定电压为 2.5V 的小灯泡的电功率”的实验中：
（1）用笔画线代替导线，将图甲补充完整______；
（2）正确连线后闭合开关，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是小灯泡______；
（3）排除故障后，移动滑片至某一位置时电压表的示数为 2.2V，为使小灯泡正常发光，应将滑片向______（选填“左” 或“右”）移动；
（4） 当电压表的示数为 2.5V 时，电流表的示数如图乙所示，则小灯泡的额定电流为______A， 额定功率为______W；
（5）如表记录了部分实验数据。由表中信息可知：灯泡实际功率越______，灯泡越亮；
实验序号
电压 U/A
电流 I/A
电功率 P/W
灯泡亮度
1
1.0
0.14
0.14
很暗
2
1.7
0.22
0.374
较暗
3
2.5
正常
4
3.0
0.32
0.96
较亮
（6）若将小灯泡换成阻值为 5Ω 的定值电阻，利用本实验器材还能完成下列哪个实验______（选填序号）。
A．探究电流与电阻的关系 B．探究电流与电压的关系
【答案】 断路 左 0.3 0.75 大 B
【详解】(1)[1]将电压表和灯泡并联，如答案所示。
(2)[2]闭合开关，小灯泡不亮，电流表无示数，可能电路中存在断路，电压表有示数，说明电压表与电源正负极连接完好，所以可能灯泡断路。
(3)[3]要使灯泡正常工作，灯泡两端电压应从2.2V增大到2.5V，由串联分压可知滑动变阻器的电阻要减小，根据实物图可知滑片应向左端移动，使电压表的示数为2.5V。
(4)[4][5]由图乙可知，电流表的量程是0~0.6A，电流表的分度值是0.02A，电流表的示数是0.3A，小灯泡的额定功率
P=UI=2.5V×0.3A=0.75W
(5)[6] 如表记录了部分实验数据。由表中信息可知：灯泡实际功率越大，灯泡越亮。
(6)[7]A．探究电流与电阻关系时，应控制电阻两端的电压不变，改变定值电阻的阻值，只有一个电阻，不能完成此实验，故A不符合题意；
B．探究电流与电压的关系时，应控制电阻的阻值不变，改变电阻两端的电压，能完成此实验，故B符合题意。
故选B。
相关试卷
初中物理苏科版九年级全册家庭电路与安全用电巩固练习： 这是一份初中物理苏科版九年级全册家庭电路与安全用电巩固练习，共24页。
初中物理苏科版九年级全册电功率测试题： 这是一份初中物理苏科版九年级全册电功率测试题，共28页。
初中物理苏科版九年级全册第十五章 电功和电热电热器 电流的热效应练习题： 这是一份初中物理苏科版九年级全册第十五章 电功和电热电热器 电流的热效应练习题，共21页。试卷主要包含了3专题 多挡位问题的分析及计算，4Ω，R2＝96，6Ω，9×105J，92×105J，1A 264J，696×105J，4×104J等内容，欢迎下载使用。
