粤沪版九年级物理第十五章检测题(word版，含答案)

这是一份粤沪版九年级物理第十五章检测题(word版，含答案)，共11页。

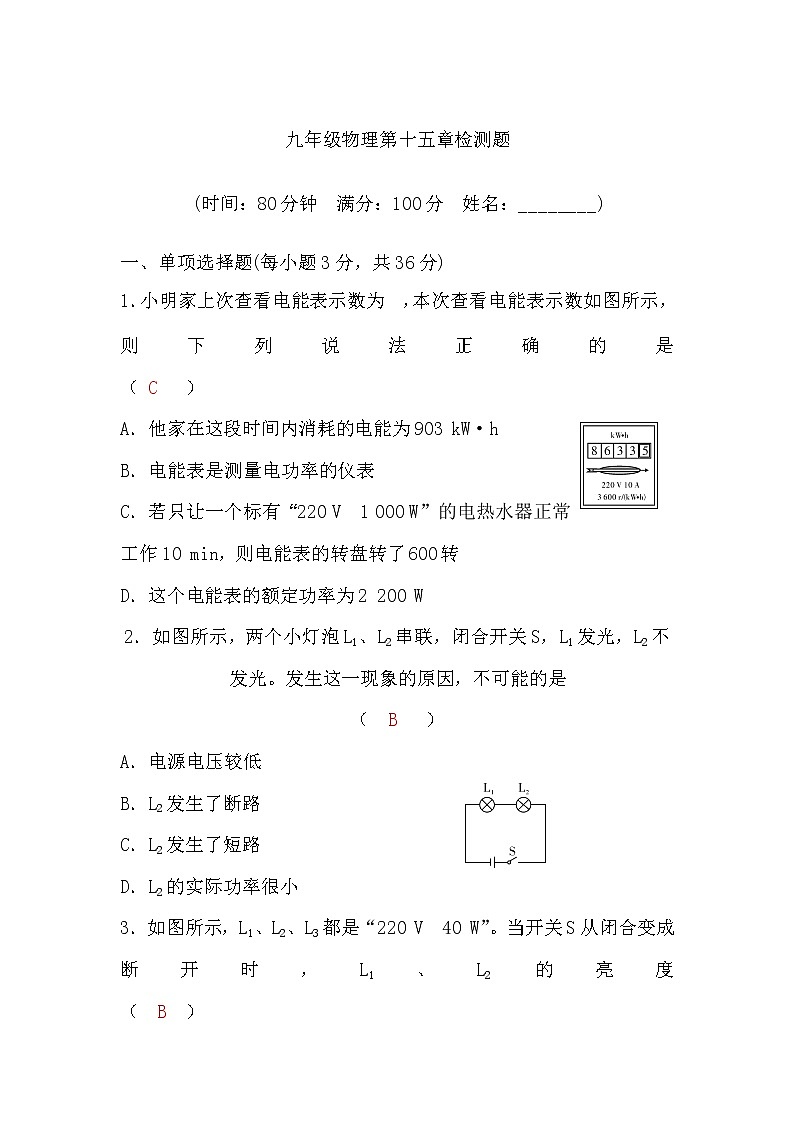

九年级物理第十五章检测题(时间：80分钟　满分：100分　姓名：________)一、单项选择题(每小题3分，共36分)1．小明家上次查看电能表示数为eq \a\vs4\al()，本次查看电能表示数如图所示，则下列说法正确的是 （ C ）A．他家在这段时间内消耗的电能为903 kW·hB．电能表是测量电功率的仪表C．若只让一个标有“220 V　1 000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D．这个电能表的额定功率为2 200 W2．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，不可能的是 （ B ）A．电源电压较低 B．L2发生了断路 C．L2发生了短路 D．L2的实际功率很小3．如图所示，L1、L2、L3都是“220 V　40 W”。当开关S从闭合变成断开时，L1、L2的亮度 （ B ）A．L1变亮，L2变暗 B．L1变暗，L2变亮 C．L1不变，L2变暗 D．L1、L2亮度不变4．如图所示电路中，已知R1>R2，闭合开关S后 （ D ）A．通过R1、R2的电流I1>I2 B．R1、R2两端的电压U1>U2C．R1、R2消耗的电功W1＝W2 D．R1、R2消耗的电功W1R2，则先被点燃的火柴是 （ A ）A．电热丝R1上的火柴B．电热丝R2上的火柴C．两电热丝上的火柴同时被点燃D．无法确定7．甲、乙两只小灯泡上分别标有“6 V　3 W”和“4 V　2 W”字样，现在把它们按不同方式接在不同电路中。下列判断错误的是（ B ）A．若把它们串联在10 V电路中，两只灯泡恰好都能正常发光B．若把它们串联在10 V电路中，两只灯泡都不能正常发光C．若把它们并联在6 V电路中，只有甲灯泡能正常发光D．若把它们并联在4 V电路中，只有乙灯泡能正常发光8．为响应国家严禁在公共场所吸烟的规定，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。当电流表示数减小至某一值时，装置报警。S闭合后，当有烟雾遮挡射向R的激光时 （ C ）A．R0两端电压增大 B．电路消耗的总功率增大C．电压表与电流表的示数之比增大 D．增大R0的阻值，可使装置在更高浓度烟雾下才报警9．标有“6 V　1.5 W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12 V的电源两端，灯泡的电阻及实际功率约为 （ B ）A．24 Ω　0.67 W B．20 Ω　0.8 W C．24 Ω　0.96 W D．20 Ω　0.67 W10．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上，闭合开关后，在相同的时间内虚线框里的电阻丝产生的总热量最多的是 （ D ）如图所示的电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4 V，定值电阻R1的功率为0.8 W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1 V。下列结果正确的是 （ D ） A．电源电压为8 V B．R1的阻值为20 ΩC．电路两次电流之比为1∶3 D．电路总功率变化了1.2 W12．(桂林中考)如图所示的电路，电源电压保持不变，小灯泡额定电压为4 V(小灯泡电阻不随温度变化)。闭合开关S1，断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是：2～6 V，电流表示数变化范围是：0.4～1.2 A；闭合开关S2，断开开关S1，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是 （ D ） A．0.4 W B．0.8 W C．1.2 W D．1.6 W二、填空题(每空2分，共16分，不要求写出计算过程)13．如图是一款利用高温水蒸气熨烫衣服的便携式挂烫机。通电时挂烫机将电能转化为内能；熨烫衣服时喷气口冒出的“白气”是由水蒸气液化形成的。14．小武同学在爸爸的工具盒里发现一个工具(表盘如图所示)，却不知道是测量什么的工具。请你利用所学知识向他介绍一下，这是一个测量电功率(填一个物理量的名称)的工具，它的单位是以物理学家瓦特的名字来命名的。15．现有“220 V　100 W”的电灯泡两只，每只灯泡的电阻为484Ω(不考虑温度对电阻的影响)，现将它们串联接在家庭电路中，则闭合开关后整个电路的实际功率为50W。16．如图所示，电源电压恒定，R1＝20 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A；若再闭合S1，发现电流表的示数变化了0.2 A，则R1与R2的电阻之比为2∶3，R2消耗的电功率为1.2W。三、实验与探究(第17题8分，第18题6分，第19题14分，共28分)17．(百色中考)在测定小灯泡的电功率实验中，小明设计了如图甲所示的电路，其中小灯泡的额定电压为2.5 V，电源由两节新干电池串联组成。(1)检查仪器时，发现电流表指针位置如图乙所示，则应对电流表进行调零。(2)闭合开关之前应将变阻器的滑片置于B(选填“A”或“B”)端；闭合开关，移动变阻器滑片，当电压表的示数如图丙所示时，小灯泡两端的电压为2V，如要使电路中电流变大，应将变阻器的滑片向A(选填“A”或“B”)端滑动。(3)实验时，观察小灯泡在三种电压下的发光情况，实验现象和数据如下表所示：由上表可知：①小灯泡的额定功率为0.8W；②在不同电压下，小灯泡的电阻不相同，原因是灯丝电阻受到温度的影响；③在电压表示数为2.8 V时，小灯泡发出很亮的光，一段时间后小灯泡烧坏了，此时电压表的示数为3V；④小灯泡的亮度是由实际功率决定的，将标有“220 V　40 W”灯泡L1和标有“220 V　60 W”灯泡L2串联后接到家庭照明电路中，灯泡L1更亮。18．如图所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温相等的液体。其中，A、B烧瓶中装的是煤油，C烧瓶中装的是水，A、B、C烧瓶中电阻丝的阻值分别为RA、RB、RC，且RAc煤油)(3)通过实验，为了便于比较两种电阻丝通过电流后产生热量的多少，你认为该选取上述两种液体的哪一种液体？答：应该选取煤油。19．小明用图甲的实验装置测量小灯泡电阻，小灯泡的额定电压为4.5 V。　　(1)连接电路时，开关应断开。(2)请在图甲中用笔画线代替导线，完成剩余部分的电路连接(要求：滑片向左移动时，灯变亮)。如图所示。(3)正确完成电路连接后，闭合开关时，电流表没有示数、小灯泡不亮，电压表示数接近电源电压，则电路故障可能是小灯泡断路(选填“短路”或“断路”)。(4)排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图乙所示，此时电路中的电流为0.3 A，小灯泡的电阻为15Ω。 (5)小明还设计了如图丙所示的电路，测出了另一小灯泡的额定功率，已知滑动变阻器的最大阻值均为R0，小灯泡的额定电流为I额。请将以下实验步骤补充完整：①只闭合开关S、S1，移动R1的滑片，使电流表示数为I额。②接着只闭合开关S、S2，保持R1滑片位置不变，调节R2滑片使电流表示数仍为I额。③再将R1的滑片调至最左端，记下电流表的示数I1；将R1的滑片调至最右端，记下电流表的示数I2。④写出小灯泡额定功率的表达式：P＝eq \f(Ieq \o\al(2,额)I2R0,I1－I2)(用R0、I额、I1、I2表示)。四、综合应用(每小题10分，共20分)20．有两只灯泡，A灯泡“6 V　6 W”、B灯泡“6 V　3 W”，A和B中电流随两端电压变化关系的图线如图甲所示。(1)将A、B并联接在6 V电源两端，求1 min内电路消耗的电能；(2)将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；(3)将A与一个滑动变阻器(50 Ω　2 A)串联接在6 V电源两端，如图乙所示，调节滑动变阻器，当滑动变阻器的功率和A灯功率相等时，求滑动变阻器的功率。解：(1)A、B并联接在6 V电源两端，都正常发光，由公式P＝eq \f(W,t)变形得1 min内电路消耗的电能：W总＝P总t＝(6 W＋3 W)× 60 s＝540 J；(2)A、B串联接在某电源两端，使B灯恰好正常发光，所以电路中的电流为IA＝IB＝eq \f(PB,UB)＝eq \f(3 W,6 V)＝0.5 A，由图线得此时UA＝2 V，所以RA＝eq \f(UA,IA)＝eq \f(2 V,0.5 A)＝4 Ω；(3)当A与滑动变阻器串联接在6 V电源两端时，两者电流相等，根据公式P＝I2R，当RA＝R变时功率相等，由公式U＝IR可知UA′＝U变＝eq \f(1,2)× 6 V＝3 V，由图线得IA′＝0.7 A，所以滑动变阻器的功率：P＝PA＝Ueq \o\al(′,A)Ieq \o\al(′,A)＝3 V× 0.7 A＝2.1 W。21．小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机。下表是这个豆浆机的主要技术参数。如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸。图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P－t”图像。请解答下列问题：(1)豆浆机正常加热时的电流是多少？(2)豆浆机正常加热时电热管的电阻是多少？(3)豆浆机正常工作做一次豆浆，总共消耗的电能是多少？解：(1)由表格中数据知，豆浆机正常加热时的功率：P1＝1 210 W，由P＝UI可得，豆浆机正常加热时的电流：I＝eq \f(P1,U)＝eq \f(1 210 W,220 V)＝5.5 A；(2)由I＝eq \f(U,R)可得，豆浆机正常加热时电热管的电阻：R＝eq \f(U,I)＝eq \f(220 V,5.5 A)＝40 Ω；(3)由表格数据可知，电动机的功率P2＝120 W，由乙图可知，加热时间t1＝9 min＝540 s，电动机工作时间t2＝2 min＝120 s，由P＝eq \f(W,t)可得，加热时消耗的电能：W1＝P1t1＝1 210 W×540 s＝6.534×105 J，电动机工作时消耗的电能：W2＝P2t2＝120 W×120 s＝1.44×104 J，则豆浆机正常工作做一次豆浆总共消耗的电能：W＝W1＋W2＝6.534×105 J＋1.44×104 J＝6.678×105 J。8543\x(2)序号小灯泡两端的电压U/V通过灯丝的电流I/A小灯泡的发光情况11.50.20暗22.50.32亮32.80.35很亮
