湖南师大附中博才实验中学2022-2023学年九年级上学期第三次月考物理试卷(含答案)

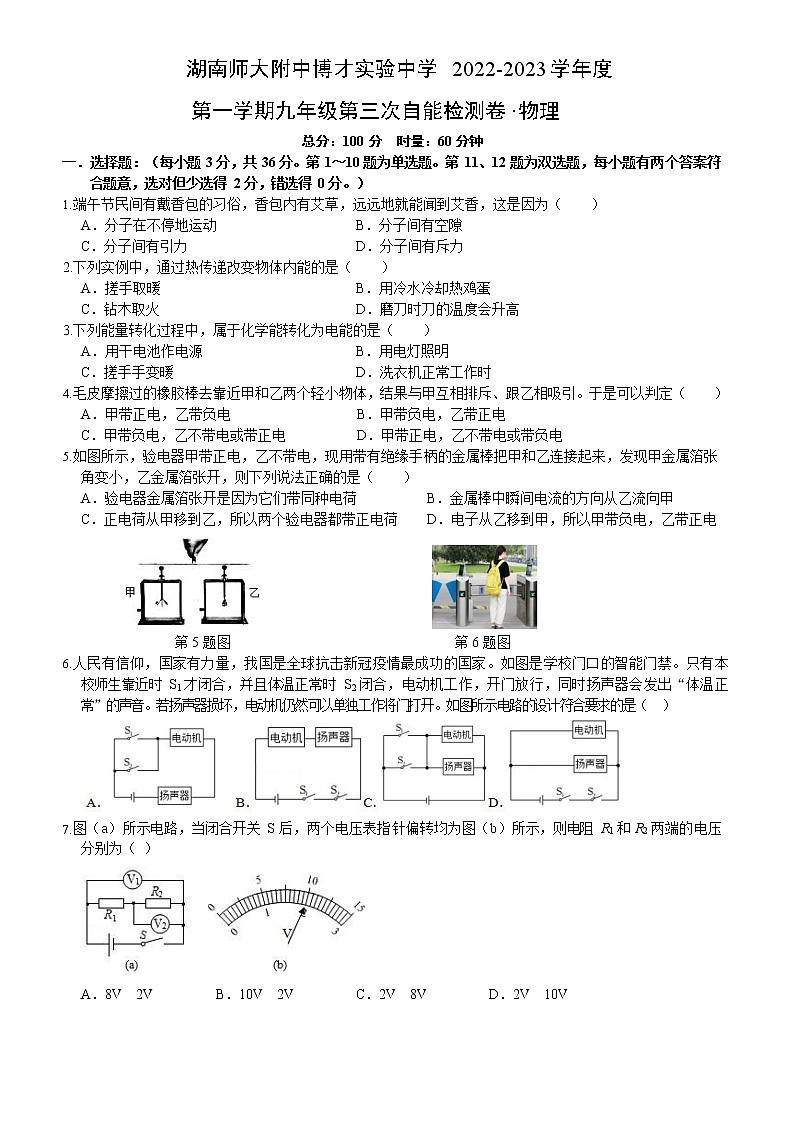

湖南师大附中博才实验中学 2022-2023 学年度

第一学期九年级第三次自能检测卷·物理

总分：100 分 时量：60 分钟

一．选择题：（每小题 3 分，共 36 分。第 1～10 题为单选题。第 11、12 题为双选题，每小题有两个答案符合题意，选对但少选得 2 分，错选得 0 分。）

1. 端午节民间有戴香包的习俗，香包内有艾草，远远地就能闻到艾香，这是因为（ ）

A．分子在不停地运动 B．分子间有空隙

C．分子间有引力 D．分子间有斥力2.下列实例中，通过热传递改变物体内能的是（                            ）

A．搓手取暖 B．用冷水冷却热鸡蛋

C．钻木取火 D．磨刀时刀的温度会升高3.下列能量转化过程中，属于化学能转化为电能的是（              ）

A．用干电池作电源 B．用电灯照明

C．搓手手变暖 D．洗衣机正常工作时

4. 毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果与甲互相排斥、跟乙相吸引。于是可以判定（ ）

A．甲带正电，乙带负电 B．甲带负电，乙带正电

C．甲带负电，乙不带电或带正电 D．甲带正电，乙不带电或带负电

5. 如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法正确的是（              ）

A．验电器金属箔张开是因为它们带同种电荷 B．金属棒中瞬间电流的方向从乙流向甲

C．正电荷从甲移到乙，所以两个验电器都带正电荷 D．电子从乙移到甲，所以甲带负电，乙带正电

第 5 题图 第 6 题图

6.
   人民有信仰，国家有力量，我国是全球抗击新冠疫情最成功的国家。如图是学校门口的智能门禁。只有本校师生靠近时 S1 才闭合，并且体温正常时 S2 闭合，电动机工作，开门放行，同时扬声器会发出“体温正常”的声音。若扬声器损坏，电动机仍然可以单独工作将门打开。如图所示电路的设计符合要求的是（ ）
7. 图（a）所示电路，当闭合开关 S 后，两个电压表指针偏转均为图（b）所示，则电阻 R1 和 R2 两端的电压分别为（ ）

A．8V 2V B．10V 2V C．2V 8V D．2V 10V

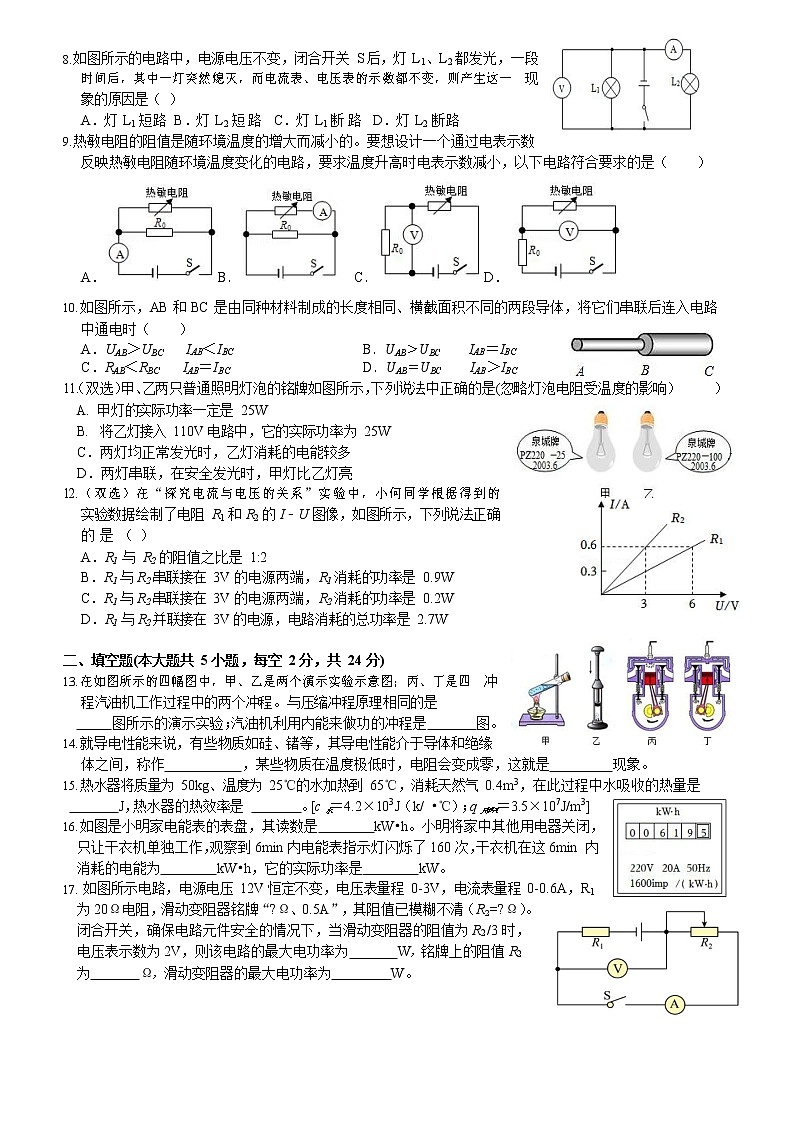

8. 如图所示的电路中，电源电压不变，闭合开关 S 后，灯 L1、L2 都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一  现象的原因是（ ）

A．灯 L1 短路 B．灯 L2 短路 C．灯 L1 断路 D．灯 L2 断路

9. 热敏电阻的阻值是随环境温度的增大而减小的。要想设计一个通过电表示数

反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）

A． B．     C． D．

10.

    如图所示，AB 和 BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路

11（.  双选）甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是(忽略灯泡电阻受温度的影响（）              ）

1. 甲灯的实际功率一定是 25W
2.   将乙灯接入 110V 电路中，它的实际功率为 25W C．两灯均正常发光时，乙灯消耗的电能较多

D．两灯串联，在安全发光时，甲灯比乙灯亮

12.（双选）在“探究电流与电压的关系”实验中，小何同学根据得到的  实验数据绘制了电阻 R1 和 R2 的 I﹣U 图像，如图所示，下列说法正确的 是 （ ）

A．R1 与 R2 的阻值之比是 1:2

B．R1 与 R2 串联接在 3V 的电源两端，R1 消耗的功率是 0.9W C．R1 与 R2 串联接在 3V 的电源两端，R2 消耗的功率是 0.2W D．R1 与 R2 并联接在 3V 的电源，电路消耗的总功率是 2.7W

二、填空题(本大题共 5 小题，每空 2 分，共 24 分)

13. 在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四  冲程汽油机工作过程中的两个冲程。与压缩冲程原理相同的是

    图所示的演示实验；汽油机利用内能来做功的冲程是     图。

14. 就导电性能来说，有些物质如硅、锗等，其导电性能介于导体和绝缘

体之间，称作         ，某些物质在温度极低时，电阻会变成零，这就是       现象。

15. 热水器将质量为 50kg、温度为 25℃的水加热到 65℃，消耗天然气 0.4m3，在此过程中水吸收的热量是

     J，热水器的热效率是       。[c 水＝4.2×103J（kg/ •℃）；q 天然气＝3.5×107J/m3]

16. 如图是小明家电能表的表盘，其读数是        kW•h。小明将家中其他用电器关闭， 只让干衣机单独工作，观察到 6min 内电能表指示灯闪烁了 160 次，干衣机在这 6min 内消耗的电能为               kW•h，它的实际功率是                             kW。
17. 如图所示电路，电源电压 12V 恒定不变，电压表量程 0-3V，电流表量程 0-0.6A，R1

为 20Ω电阻，滑动变阻器铭牌“?Ω、0.5A”，其阻值已模糊不清（R2=?Ω）。闭合开关，确保电路元件安全的情况下，当滑动变阻器的阻值为 R2 /3 时， 电压表示数为 2V，则该电路的最大电功率为               W，铭牌上的阻值 R2

为      Ω，滑动变阻器的最大电功率为      W。

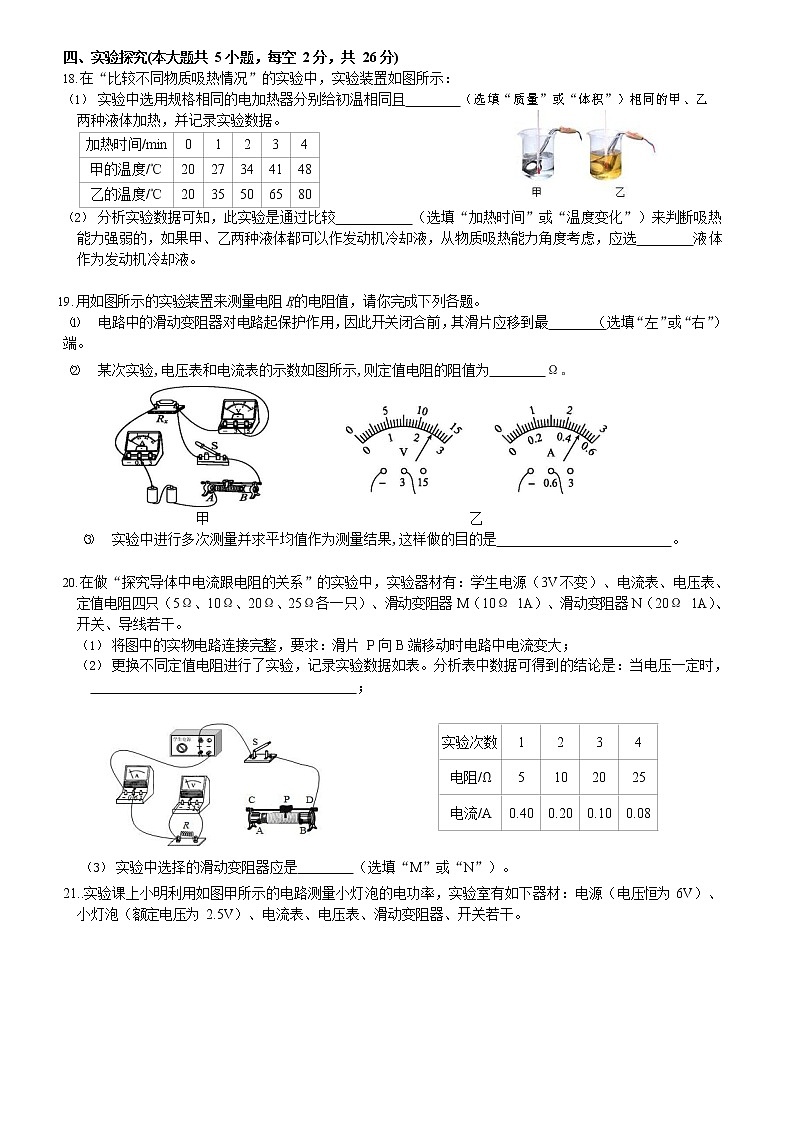

四、实验探究(本大题共 5 小题，每空 2 分，共 26 分)

18. 在“比较不同物质吸热情况”的实验中，实验装置如图所示：

（1）  实验中选用规格相同的电加热器分别给初温相同且       （选填“质量”或“体积”）相同的甲、乙两种液体加热，并记录实验数据。

（2）  分析实验数据可知，此实验是通过比较         （选填“加热时间”或“温度变化”）来判断吸热能力强弱的，如果甲、乙两种液体都可以作发动机冷却液，从物质吸热能力角度考虑，应选               液体作为发动机冷却液。

19. 用如图所示的实验装置来测量电阻 Rx 的电阻值，请你完成下列各题。

（1）  电路中的滑动变阻器对电路起保护作用，因此开关闭合前，其滑片应移到最    （选填“左”或“右”）端。

（2）

某次实验,电压表和电流表的示数如图所示,则定值电阻的阻值为       Ω。

甲 乙

（3）  实验中进行多次测量并求平均值作为测量结果,这样做的目的是                     。

20. 在做“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（3V 不变）、电流表、电压表、定值电阻四只（5Ω、10Ω、20Ω、25Ω各一只）、滑动变阻器 M（10Ω 1A）、滑动变阻器 N（20Ω 1A）、开关、导线若干。

（1）  将图中的实物电路连接完整，要求：滑片 P 向 B 端移动时电路中电流变大；

（2）  更换不同定值电阻进行了实验，记录实验数据如表。分析表中数据可得到的结论是：当电压一定时，

                                 ；

（3）  实验中选择的滑动变阻器应是       （选填“M”或“N”）。

21..实验课上小明利用如图甲所示的电路测量小灯泡的电功率，实验室有如下器材：电源（电压恒为 6V）、小灯泡（额定电压为 2.5V）、电流表、电压表、滑动变阻器、开关若干。

（1）  测量小灯泡电功率的实验原理是            （用公式表示）。

（2）  测得多组实验数据后绘制的小灯泡 U-I 图像如图乙所示，小灯泡的额定功率为       W。

（3）  完成上述实验后，老师要求小明用如图丙电路测量额定电流为 I 额的小灯泡 L 的额定功率。电源电压可调，滑动变阻器 1、 2(已知最大阻值都为 R0）。请你继续完成实验设计：

只闭合开关 S 和 S2，移动 R1 滑片 ，使电流表的示数为 I 额：

只闭合开关 S 和 S1，保持滑动变阻器 R1 的滑片位置不动，移动 R2 滑片，使电流表的示数为 I 额； 保持变阻器 R2 的滑片位置不动，将 R1 滑片移到最左端，电流表的示数为 I1，再将此 R1 的滑片移到

最右端，电流表的示数为 I2，则小灯泡额定功率为        。（用 I 额、I1、I2、R0 中的字母表示）

22. 小伟连接两灯并联电路的情况如图所示。当他“试触”时，发现他在电路连接中有错误，现在请你只改接   图电路中的一根导线，使电路连接完全正确。（在错接的导线上画×，然后画出正确的接线位置）

五、综合题(本大题共 2 小题，第 23 题 6 分，第 24 题 8 分，共 14 分。计算题要求有必要计算、文字说明)

23. 如图所示的电路中，电源电压恒为 24V，电阻 R1 的阻值为 20Ω，滑动变阻器 R2 上标有“100Ω 3A”字样。闭合开关后，电流表的示数为 0.3A．求：

（1）  此时电阻 R1 两端的电压 U1；

（2）  此时电阻 R2 的电阻值；

（3）  整个电路在 10 秒内消耗的电能是多少？。

24. 一小灯泡 L 上标有“6V 3W”字样：

（1）  求小灯泡正常发光时的电流；

（2）  要使小灯泡接在电压为 9V 的电源上正常发光，需串联一个多大的电阻；

（3）  若把这个小灯泡接在如图所示电路中。只闭合 S1，滑片置于 a 点时，变阻器连入电路中的电阻为 Ra， 且 Ra︰R0=6︰5，灯 L 正常发光，电压表示数为 Ua；只闭合 S2，移动滑片，当滑片置于 b 点时，电流表示数为 0.3A．此时电压表示数 Ub 是滑片置于 a 点时 Ua 的 3 倍。(灯丝电阻不随温度变化)，求定值电阻 R0 和电源电压 U？

湖南师大附中博才实验中学 2022-2023 学年第一学期九年级第三次

自能检测答题卷·物理

学校:

班级:

姓名:

一、单项选择题（每题 3 分，共 36 分）

1-5：ABACA 6-10：DACDB 11：BD 12：CD

二、填空题（每空 2 分，共 24 分）

13. 乙 、 丙 14. 半导体 、 超导

15. 8.4×106 、 60%

16. 619.5 、 0.1 、 1

17. 6 、 12 、 1.35

三、实验与探究题（每空 2 分，共 26 分）

18.  （1） 质量 ；（2） 加热时间 （3） 甲

19.  （1） 右 ；（2）  5

（3） 减小误差

20. （1）

21.  （1） P=UI ；（2） 0.625 （3）

P  I 2额(

I 2 R0 )

I －I

22.

×

四、综合题(本大题共 2 小题，第 23 题 6 分，第 24 题 8 分，共 14 分。计算题要求有必要计算、文字说明)

23.

（1）6v

（2）60Ω

（3）72J

24.

（1）0.5A

（2）6Ω

（3）R0=4Ω 电源电压 8.4v
