高考物理二轮复习实验方法第2讲 半偏法（2份打包，解析版+原卷版，可预览）

这是一份高考物理二轮复习实验方法第2讲 半偏法（2份打包，解析版+原卷版，可预览），文件包含高考物理二轮复习实验方法第2讲半偏法解析版doc、高考物理二轮复习实验方法第2讲半偏法原卷版doc等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

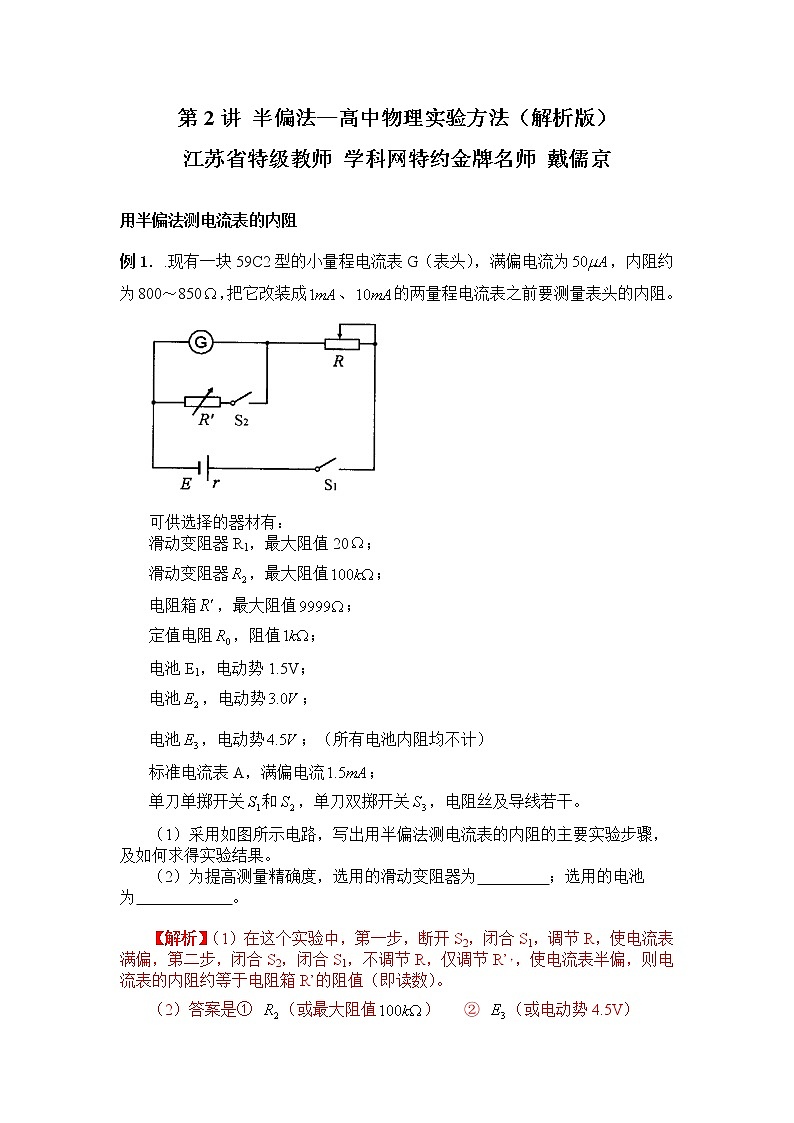

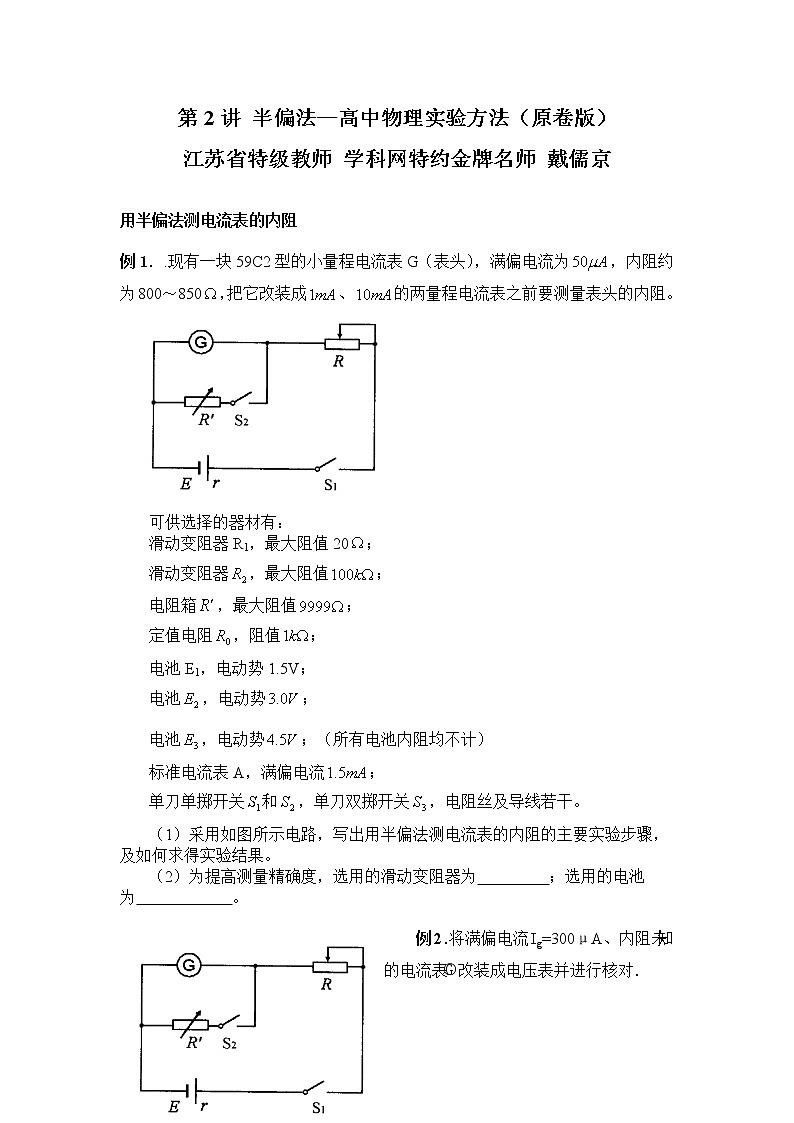

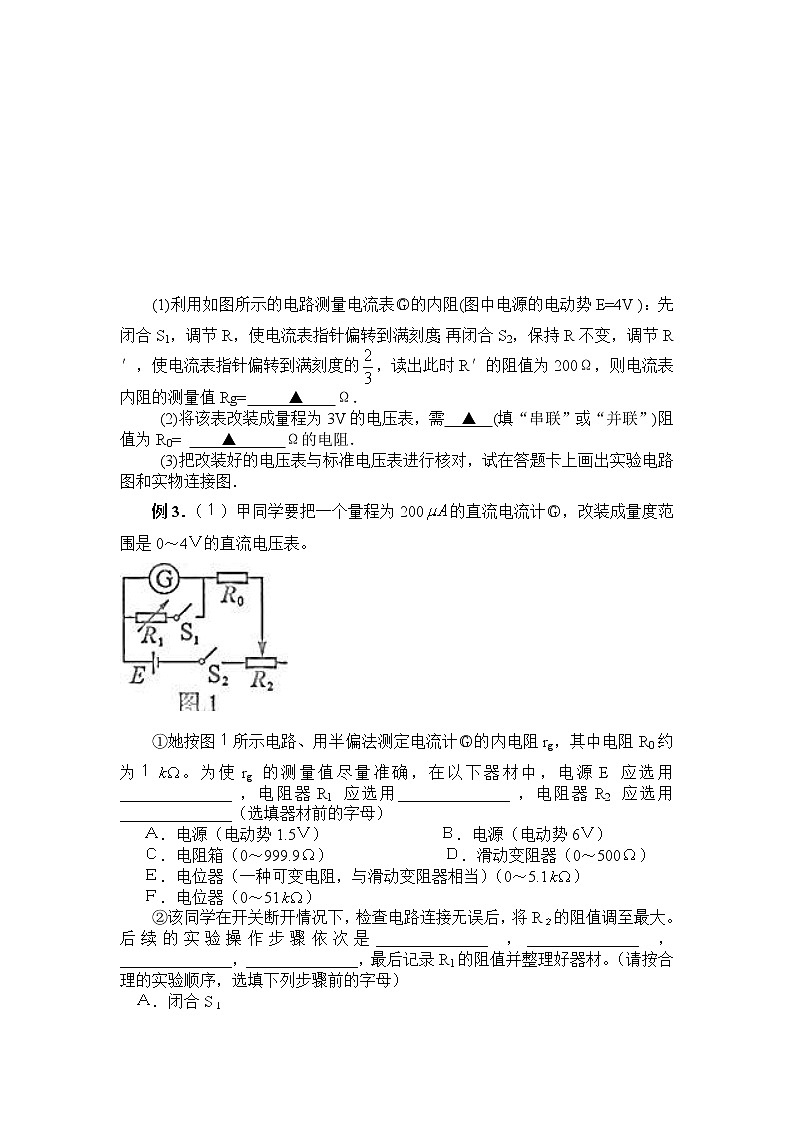

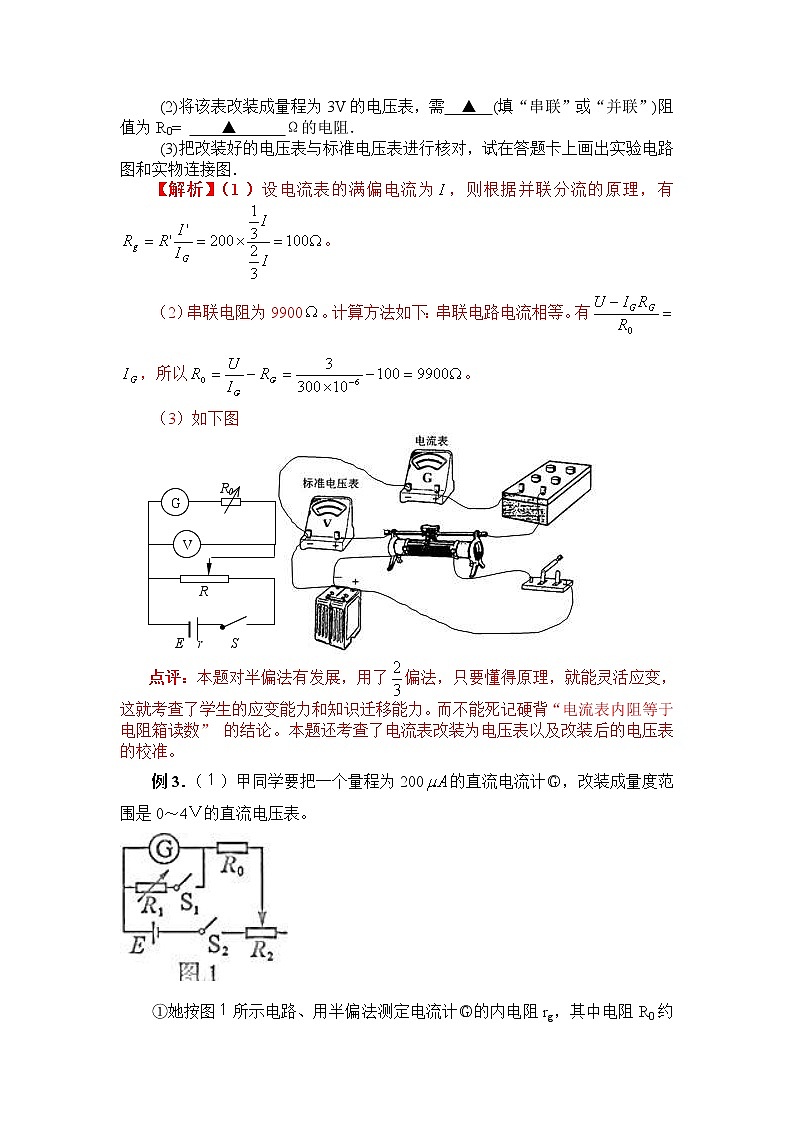

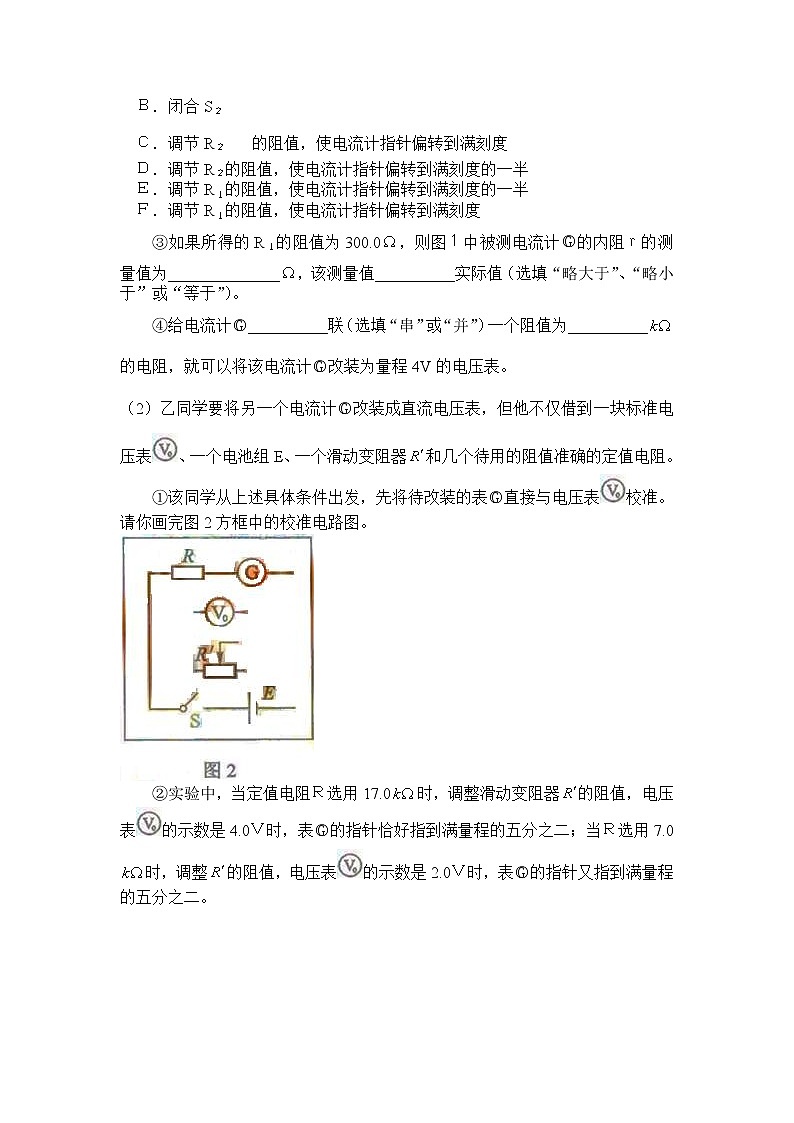

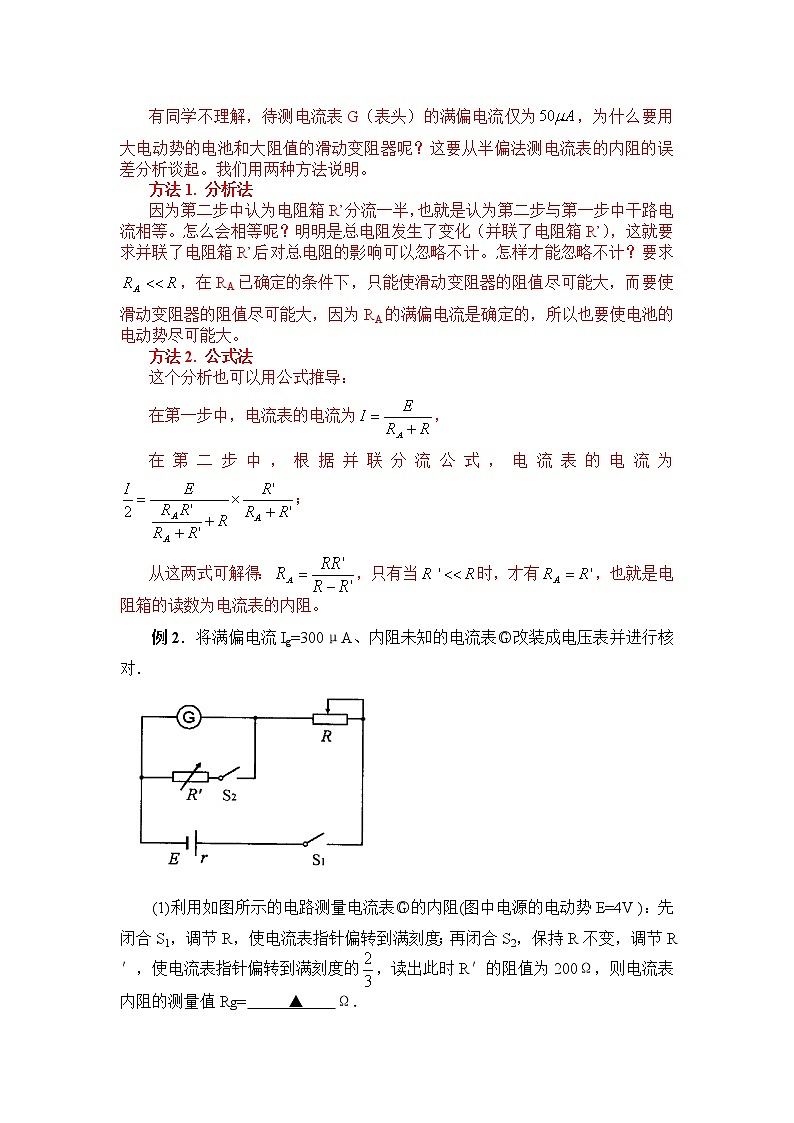

第2讲 半偏法—高中物理实验方法（原卷版）江苏省特级教师 学科网特约金牌名师 戴儒京 用半偏法测电流表的内阻例1．.现有一块59C2型的小量程电流表G（表头），满偏电流为，内阻约为800～850，把它改装成、的两量程电流表之前要测量表头的内阻。         可供选择的器材有：滑动变阻器R1，最大阻值20；滑动变阻器，最大阻值；电阻箱，最大阻值；定值电阻，阻值；电池E1，电动势1.5V；电池，电动势；电池，电动势；（所有电池内阻均不计）                 标准电流表A，满偏电流；单刀单掷开关和，单刀双掷开关，电阻丝及导线若干。（1）采用如图所示电路，写出用半偏法测电流表的内阻的主要实验步骤，及如何求得实验结果。（2）为提高测量精确度，选用的滑动变阻器为         ；选用的电池为            。 例2．将满偏电流Ig=300μA、内阻未知的电流表改装成电压表并进行核对．         (1)利用如图所示的电路测量电流表的内阻(图中电源的电动势E=4V )：先闭合S1，调节R，使电流表指针偏转到满刻度；再闭合S2，保持R不变，调节R′，使电流表指针偏转到满刻度的，读出此时R′的阻值为200Ω，则电流表内阻的测量值Rg=     ▲    Ω． (2)将该表改装成量程为3V的电压表，需  ▲  (填“串联”或“并联”)阻值为R0=     ▲      Ω的电阻． (3)把改装好的电压表与标准电压表进行核对，试在答题卡上画出实验电路图和实物连接图．例3．（１）甲同学要把一个量程为200的直流电流计，改装成量度范围是0～4Ｖ的直流电压表。①她按图１所示电路、用半偏法测定电流计的内电阻rg，其中电阻R0约为１。为使rg的测量值尽量准确，在以下器材中，电源E应选用______________，电阻器R1应选用______________，电阻器R2应选用______________（选填器材前的字母）Ａ．电源（电动势1.5Ｖ）　　　　　　　Ｂ．电源（电动势6Ｖ）Ｃ．电阻箱（0～999.9）　　　　　　　Ｄ．滑动变阻器（0～500）Ｅ．电位器（一种可变电阻，与滑动变阻器相当）（0～5.1）Ｆ．电位器（0～51）②该同学在开关断开情况下，检查电路连接无误后，将R２的阻值调至最大。后续的实验操作步骤依次是______________，______________，______________，______________，最后记录R1的阻值并整理好器材。（请按合理的实验顺序，选填下列步骤前的字母）  Ａ．闭合S１Ｂ．闭合S２Ｃ．调节R２的阻值，使电流计指针偏转到满刻度Ｄ．调节R２的阻值，使电流计指针偏转到满刻度的一半Ｅ．调节R１的阻值，使电流计指针偏转到满刻度的一半Ｆ．调节R１的阻值，使电流计指针偏转到满刻度③如果所得的R１的阻值为300.0，则图１中被测电流计的内阻ｒ的测量值为______________，该测量值__________实际值（选填“略大于”、“略小于”或“等于”）。④给电流计__________联（选填“串”或“并”）一个阻值为__________的电阻，就可以将该电流计改装为量程4V的电压表。（2）乙同学要将另一个电流计改装成直流电压表，但他不仅借到一块标准电压表、一个电池组E、一个滑动变阻器和几个待用的阻值准确的定值电阻。①该同学从上述具体条件出发，先将待改装的表直接与电压表校准。请你画完图2方框中的校准电路图。②实验中，当定值电阻Ｒ选用17.0时，调整滑动变阻器的阻值，电压表的示数是4.0Ｖ时，表的指针恰好指到满量程的五分之二；当Ｒ选用7.0时，调整的阻值，电压表的示数是2.0Ｖ时，表的指针又指到满量程的五分之二。由此可以判定，表的内阻ｒｇ是_______，满偏电流是_______ｍA。若要将表改装为量程是15V的电压表，应配备一个_______的电阻。答案：（1）①B   C    F②B  C  A   E③300  略小于④串  19.7（2）①如图所示；②3.0  0.50  27.0新题速递1. 2019年高考全国1卷第23题．（10分）某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。（1）根据图（a）和题给条件，将（b）中的实物连接。（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是       。（填正确答案标号）A．18 mA            A．21 mA C．25mA              D．28 mA（3）产生上述问题的原因可能是        。（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k=       。2. 2019年高考全国3卷第23题.（10分）某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度。可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻值1500Ω），滑动变阻器R2（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池（E=1.5 V，r=1.5 Ω），红、黑表笔和导线若干。（1）欧姆表设计将图（a）中的实物连线组成欧姆表。欧姆表改装好后，滑动变阻器R接入电路的电阻应为    Ω：滑动变阻器选    （填“R1”或“R2”）。（2）刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图（b）所示。表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为    、    。（3）校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为_______Ω。3. 2017年全国卷第23题（9分）某同学利用如图（a）所示的电路测量一微安表（量程为100μ A，内阻大约为2500Ω）的内阻。可使用的器材有：两个滑动变阻器R1，R2学|科网（其中一个阻值为20Ω，令一个阻值为2000Ω）；电阻箱Rz（最大阻值为99999.9Ω）；电源E（电动势约为1.5V）；单刀开关S1和S2。C、D分别为两个滑动变阻器的滑片。（1）按原理图（a）将图（b）中的实物连线。（2）完成下列填空：①R1的阻值为Ω（填“20”或“2000”）②为了保护微安表，开始时将R1的滑片C滑到接近图（a）中的滑动变阻器的端（填“左”或“右”）对应的位置；将R2的滑片D置于中间位置附近。③将电阻箱Rz的阻值置于2500.0Ω，接通S1。将R1的滑片置于适当位置，再反复调节R2的滑片D的位置、最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势（填“相等或“不相等”。”） ④将电阻箱Rz和微安表位置对调，其他条件保持不变，发现将Rz的阻值置于2601.0Ω时，在接通S2前后，微安表的示数也保持不变。待微安表的内阻为Ω（结果保留到个位）。（3）写出一条提高测量微安表内阻精度的建议：。
