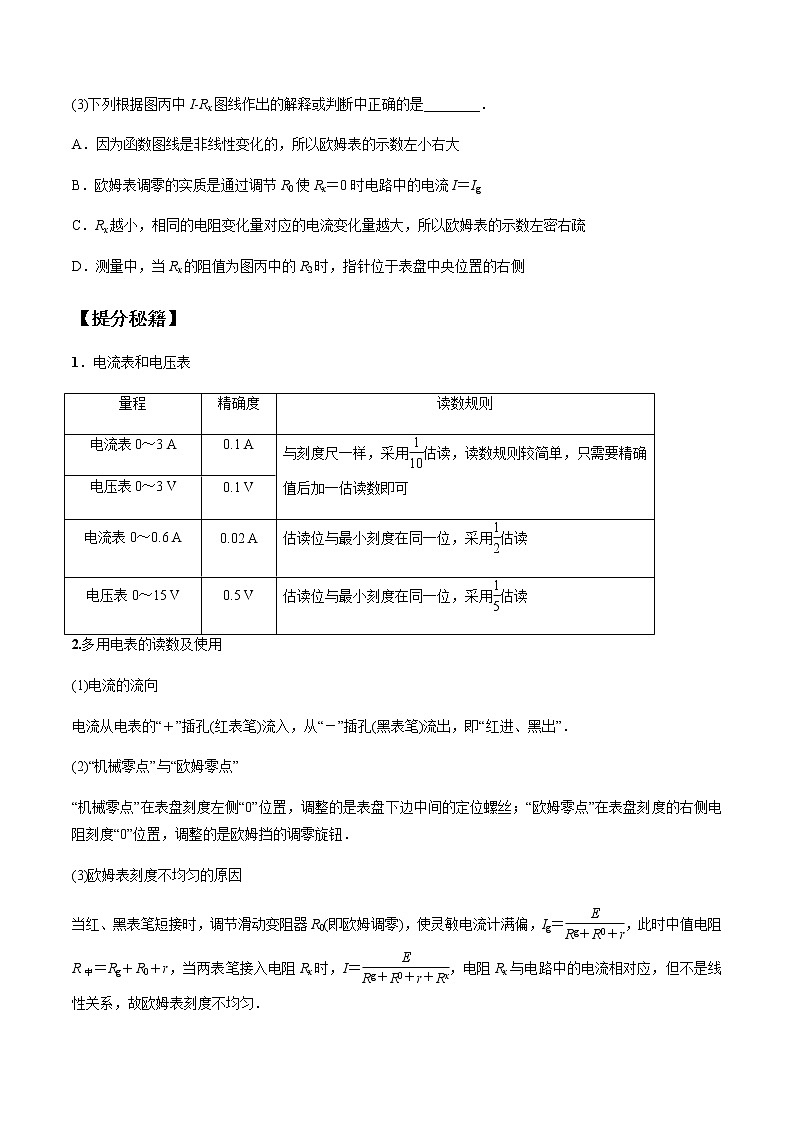

    高考物理二轮复习热点题型专题19 电学试验(原卷版)第2页

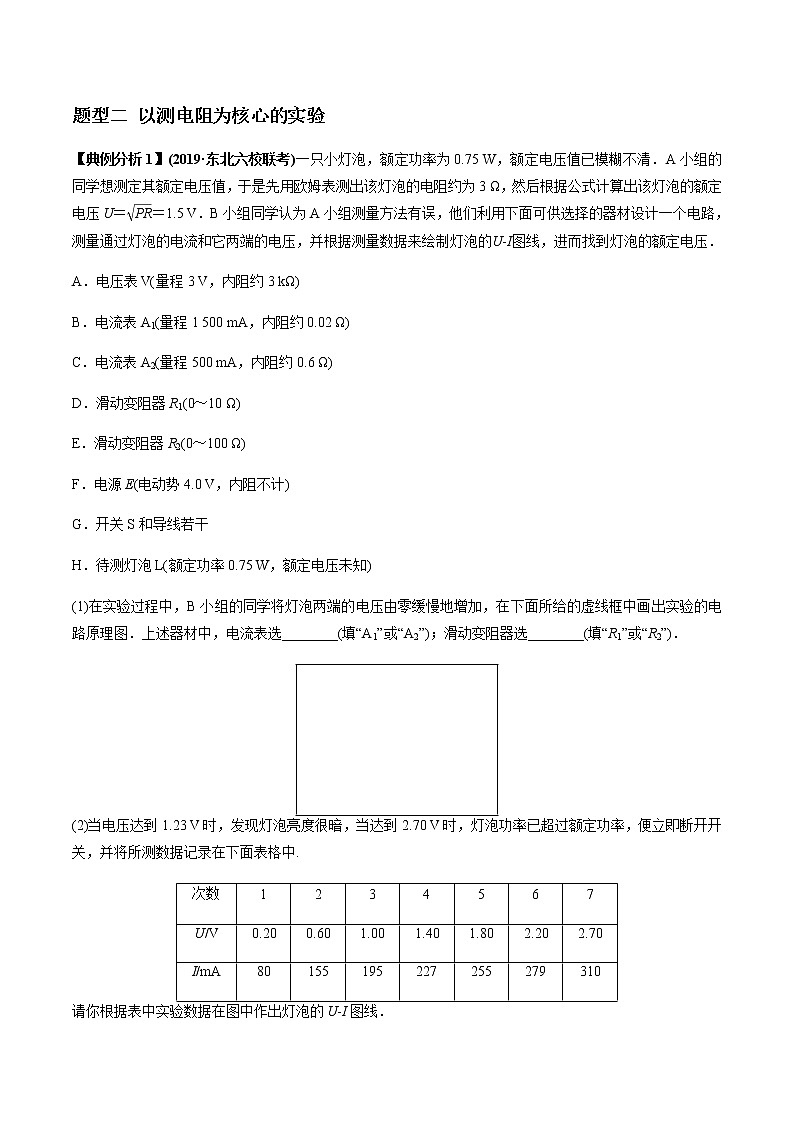

    高考物理二轮复习热点题型专题19 电学试验(原卷版)第3页
    高考物理二轮复习热点题型专题19 电学试验(解析版)第1页
    高考物理二轮复习热点题型专题19 电学试验(解析版)第2页

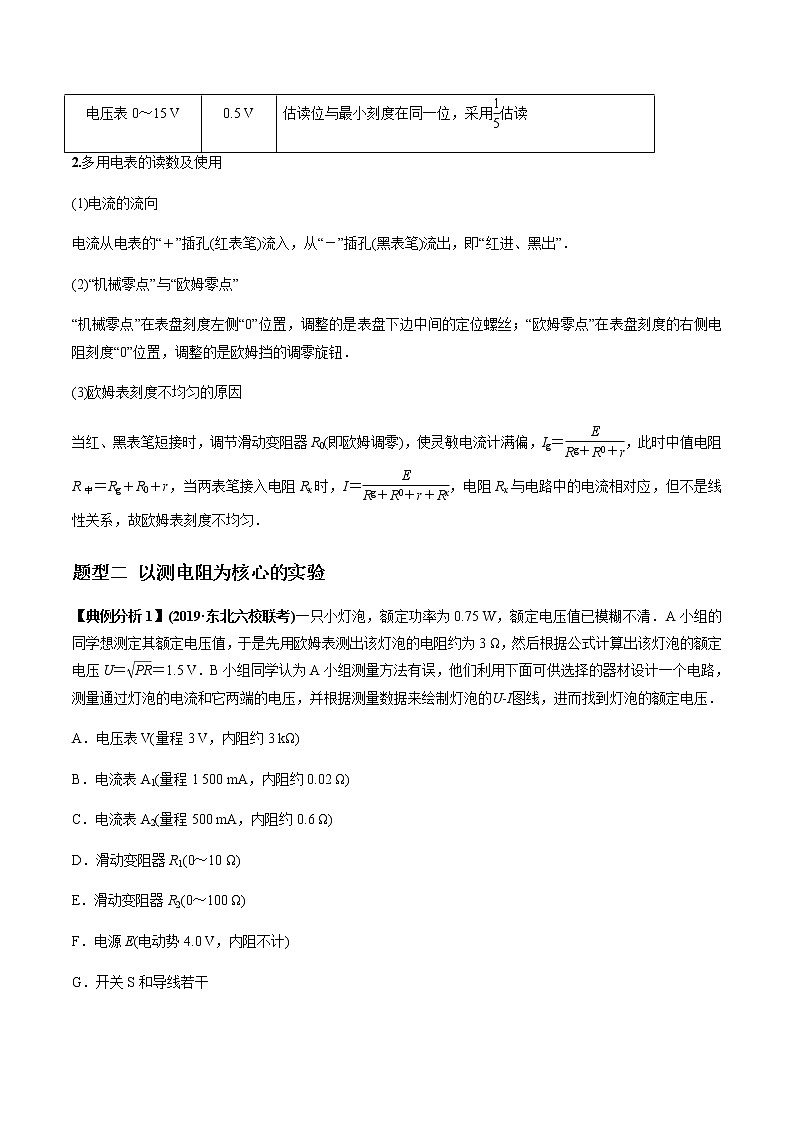

    高考物理二轮复习热点题型专题19 电学试验(解析版)第3页
    还剩19页未读, 继续阅读
    下载需要20学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    高考物理二轮复习热点题型专题19 电学试验(2份打包,解析版+原卷版,可预览)

    展开

    这是一份高考物理二轮复习热点题型专题19 电学试验(2份打包,解析版+原卷版,可预览),文件包含高考物理二轮复习热点题型专题19电学试验解析版doc、高考物理二轮复习热点题型专题19电学试验原卷版doc等2份试卷配套教学资源,其中试卷共54页, 欢迎下载使用。
    高考物理二轮复习热点题型与提分秘籍
    专题19 电学试验
    题型一 电学常用仪器的读数及使用
    【典例分析1】如图所示为电压表和电流表的刻度盘示意图,指针位置分别如图甲、乙所示.

    (1)若使用的是0~3 V量程的电压表,读数为________ V.若使用的是0~15 V量程的电压表,读数为________ V.
    (2)若使用的是0~0.6 A量程的电流表,读数为______ A.若使用的是0~3 A量程的电流表,读数为________ A.
    【参考答案】:(1)1.68(1.67~1.69均正确) 8.4(8.3亦可) (2)0.46 2.30(2.29~2.31均正确)
    【名师解析】:(1)对于电压表,当选取0~3 V量程时,每小格为0.1 V,读数为1.68 V,当选取0~15 V量程时,每小格为0.5 V,读数为8.4 V.(2)对于电流表,当选取0~0.6 A 量程时,每小格为0.02 A,读数为0.46 A,当选取0~3 A 量程时,每小格为0.1 A,读数为2.30 A.
    【典例分析2】指针式多用电表是实验室中常用的测量仪器,请完成下列问题:

    (1)在使用多用电表测量时,指针的位置如图甲所示,若选择开关拨至“×1”挡,则测量的结果为________ Ω;若选择开关拨至“50 mA”挡,则测量结果为________ mA.
    (2)多用电表测未知电阻阻值的电路如图乙所示,电池的电动势为E、内阻为r,R0为调零电阻,Rg为表头内阻,电路中电流I与待测电阻的阻值Rx关系图象如图丙所示,则该图象的函数关系式为__________________.
    (3)下列根据图丙中I­Rx图线作出的解释或判断中正确的是________.
    A.因为函数图线是非线性变化的,所以欧姆表的示数左小右大
    B.欧姆表调零的实质是通过调节R0使Rx=0时电路中的电流I=Ig
    C.Rx越小,相同的电阻变化量对应的电流变化量越大,所以欧姆表的示数左密右疏
    D.测量中,当Rx的阻值为图丙中的R2时,指针位于表盘中央位置的右侧
    【参考答案】:(1)18 22.6(22.4~22.8均可)(2)I= (3)BC
    【名师解析】:(1)所测的电阻R=18×1 Ω=18 Ω.选择开关拨至“50 mA”挡,电流为I=22.6 mA.
    (2)根据闭合电路欧姆定律得:I==.
    (3)因Rx=-r-R0-Rg,函数图线是非线性变化的,当电流较大时电阻较小,当电流较小时电阻较大,A错误;当Rx=0,I=,此时电流为满偏电流,B正确;Rx越小,相同的电阻变化量对应的电流变化量越大,所以欧姆表的示数左密右疏,C正确;测量中,当Rx的阻值为图丙中的R2时,电流比半偏电流小,指针位于表盘中央位置的左侧,D错误.选BC.
    【提分秘籍】
    1.电流表和电压表
    量程
    精确度
    读数规则
    电流表0~3 A
    0.1 A
    与刻度尺一样,采用估读,读数规则较简单,只需要精确值后加一估读数即可
    电压表0~3 V
    0.1 V
    电流表0~0.6 A
    0.02 A
    估读位与最小刻度在同一位,采用估读
    电压表0~15 V
    0.5 V
    估读位与最小刻度在同一位,采用估读
    2.多用电表的读数及使用
    (1)电流的流向
    电流从电表的“+”插孔(红表笔)流入,从“-”插孔(黑表笔)流出,即“红进、黑出”.
    (2)“机械零点”与“欧姆零点”
    “机械零点”在表盘刻度左侧“0”位置,调整的是表盘下边中间的定位螺丝;“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置,调整的是欧姆挡的调零旋钮.
    (3)欧姆表刻度不均匀的原因
    当红、黑表笔短接时,调节滑动变阻器R0(即欧姆调零),使灵敏电流计满偏,Ig=,此时中值电阻R中=Rg+R0+r,当两表笔接入电阻Rx时,I=,电阻Rx与电路中的电流相对应,但不是线性关系,故欧姆表刻度不均匀.
    题型二 以测电阻为核心的实验
    【典例分析1】(2019·东北六校联考)一只小灯泡,额定功率为0.75 W,额定电压值已模糊不清.A小组的同学想测定其额定电压值,于是先用欧姆表测出该灯泡的电阻约为3 Ω,然后根据公式计算出该灯泡的额定电压U==1.5 V.B小组同学认为A小组测量方法有误,他们利用下面可供选择的器材设计一个电路,测量通过灯泡的电流和它两端的电压,并根据测量数据来绘制灯泡的U­I图线,进而找到灯泡的额定电压.
    A.电压表V(量程3 V,内阻约3 kΩ)
    B.电流表A1(量程1 500 mA,内阻约0.02 Ω)
    C.电流表A2(量程500 mA,内阻约0.6 Ω)
    D.滑动变阻器R1(0~10 Ω)
    E.滑动变阻器R2(0~100 Ω)
    F.电源E(电动势4.0 V,内阻不计)
    G.开关S和导线若干
    H.待测灯泡L(额定功率0.75 W,额定电压未知)
    (1)在实验过程中,B小组的同学将灯泡两端的电压由零缓慢地增加,在下面所给的虚线框中画出实验的电路原理图.上述器材中,电流表选________(填“A1”或“A2”);滑动变阻器选________(填“R1”或“R2”).




    (2)当电压达到1.23 V时,发现灯泡亮度很暗,当达到2.70 V时,灯泡功率已超过额定功率,便立即断开开关,并将所测数据记录在下面表格中.
    次数
    1
    2
    3
    4
    5
    6
    7
    U/V
    0.20
    0.60
    1.00
    1.40
    1.80
    2.20
    2.70
    I/mA
    80
    155
    195
    227
    255
    279
    310
    请你根据表中实验数据在图中作出灯泡的U­I图线.

    (3)由图象得出该灯泡的额定电压应为________ V;显然这一结果大于1.5 V,究其原因是_____________________________________________.
    【参考答案】:(1)见解析图 A2 R1  (2)见解析图
    (3)2.50(2.40~2.60均可) 灯泡的冷态电阻小于正常工作时的电阻(或灯泡电阻随温度升高而变大)
    【名师解析】:(1)题目表格中电流最大310 mA,考虑测量的精确度,故电流表选择A2.
    要描绘小灯泡的U­I图象,电压要从零开始连续调节,故滑动变阻器用分压式接法,选择小量程的变阻器方便操作,故变阻器选择R1;电路如图所示.

    (2)小灯泡的U­I图象如图所示:

    (3)小灯泡的额定功率为0.75 W;当电压为2.5 V时,电流为0.3 A,此时电功率为:P=UI=2.5×0.3 W=0.75 W,恰好等于额定功率,故额定电压为2.5 V;显然这一结果大于1.5 V,究其原因是灯泡电阻随着温度的升高而变大.
    【典例分析2】(2019·辽宁大连一零三中学月考)在“测定金属的电阻率”实验中,所用测量仪器均已校准.待测金属丝接入电路部分的长度约为50 cm.
    (1)用螺旋测微器测量金属丝的直径,其中某一次测量结果如图所示,其读数应为________ mm(该值接近多次测量的平均值).

    (2)用伏安法测金属丝的电阻Rx.实验所用器材为:电池组(电动势3 V,内阻约1 Ω)、电流表(内阻约0.1 Ω)、电压表(内阻约3 kΩ)、滑动变阻器R(0~20 Ω,额定电流2 A)、开关、导线若干.某小组同学利用以上器材正确连接好电路,进行实验测量,记录数据如下:
    次数
    1
    2
    3
    4
    5
    6
    7
    U/V
    0.10
    0.30
    0.70
    1.00
    1.50
    1.70
    2.30
    I/A
    0.020
    0.060
    0.160
    0.220
    0.340
    0.460
    0.520
    由以上实验数据可知,他们测量Rx是采用下图中的______(选填“甲”或“乙”)图.

    (3)下图丙是测量Rx的实验器材实物图,图中已连接了部分导线,滑动变阻器的滑片P置于变阻器的一端.请根据(2)所选的电路图,补充完成下图丙中实物间的连线,并使闭合开关的瞬间,电压表或电流表不至于被烧坏.
    (4)这个小组的同学在坐标纸上建立U、I坐标系.如图丁所示,图中已标出了与测量数据对应的4个坐标点.请在图中标出第2、4、6次测量数据的坐标点,并描绘出U­I图线.由图线得到金属丝的阻值Rx=________ Ω.(保留两位有效数字)

    (5)根据以上数据可以估算出金属丝电阻率约为________(填选项前的符号).
    A.1×10-2 Ω·m B.1×10-3 Ω·m
    C.1×10-6 Ω·m D.1×10-8 Ω·m
    (6)任何实验测量都存在误差.本实验所用测量仪器均已校准.下列关于误差的说法中正确的选项是________.
    A.用螺旋测微器测量金属丝直径时,由于读数引起的误差属于系统误差
    B.由于电流表和电压表内阻引起的误差属于偶然误差
    C.若将电流表和电压表的内阻计算在内,可以消除由测量仪表引起的系统误差
    D.用U­I图象处理数据求金属丝电阻可以减小偶然误差
    【参考答案】 (1)0.398(0.397~0.399均可) (2)甲 (3)见解析图(4)见解析图 4.5(4.3~4.7均可) (5)C (6)CD
    【名师解析】 (1)主尺半刻度线未露出,读数为0 mm,螺旋尺的读数为39.8×0.01 mm=0.398 mm,所以此螺旋测微器读数为(0+0.398) mm=0.398 mm.
    (2)由图表数据可知,待测电阻阻值约为5 Ω,若电路采用限流接法,回路最小电流I=,代入数值约为0.11 A,不可能达到0.020 A,所以应该是分压接法.
    (3)实物连图时要注意:开关闭合前,滑动变阻器应处于零阻值处,以使待测电阻的电压最小;应保证开关能控制整个电路的通断;电流从电压表和电流表正极流入.

    (4)在坐标系中描出2、4、6次测量数据对应的点,然后连线.由于第6个数据描点偏差太大,舍弃不用;图线的斜率即为Rx的阻值,由图象可知,Rx=4.5 Ω.

    (5)由电阻定律知R=ρ,则ρ=·R=R≈1×10-6 Ω·m,选项C正确.
    (6)由于读数而引起的误差是偶然误差,由于电压表与电流表的内阻而引起的误差是系统误差,选项A、B错误.若将电流表和电压表的内阻计算在内,则消除了电表内阻对实验的影响,即消除了由测量仪表引起的系统误差,选项C正确.用U­I图象处理数据,体现了多次测量求平均值的思想,而且剔除了个别偶然误差比较大的点,如图线中的第6个点,选项D正确.
    【提分秘籍】
    1.电流表内接法与外接法的选择
    比较项目
    电流表内接法
    电流表外接法
    电路


    误差原因
    由于电流表内阻的分压作用,电压表测量值偏大
    由于电压表内阻的分流作用,电流表测量值偏大
    测量结果
    R测==RA+Rx>Rx
    电阻的测量值大于真实值
    R测==Rx
