物理选择性必修 第二册第二章 电磁感应1 楞次定律优质课ppt课件
展开
这是一份物理选择性必修 第二册第二章 电磁感应1 楞次定律优质课ppt课件

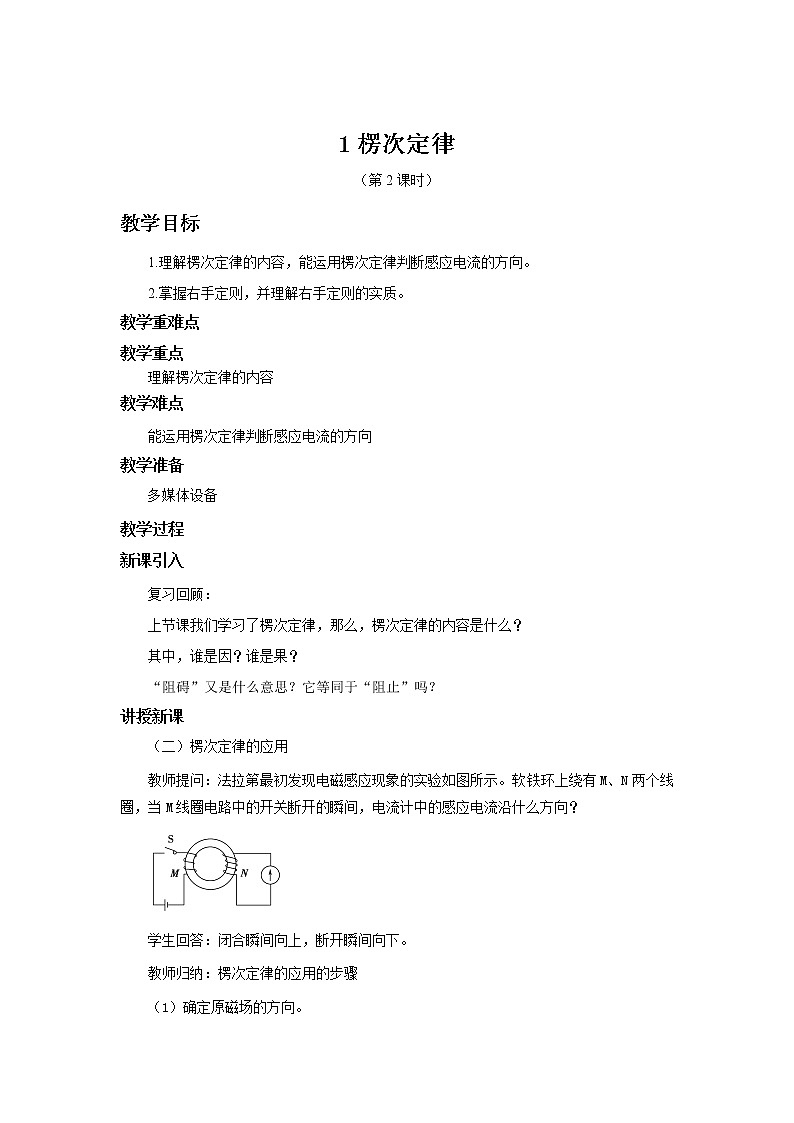

第二章 电磁感应1 楞次定律（第2课时）新课引入复习引入： 1.上节课我们学习了楞次定律，那么，楞次定律的内容是什么？ 2.其中，谁是因？谁是果？ 3.“阻碍”又是什么意思？它等同于“阻止”吗？一、楞次定律的应用 当M线圈电路中的开关断开的瞬间，电流计中的感应电流沿什么方向？闭合瞬间向上，断开瞬间向下。一、楞次定律的应用1.确定原磁场的方向。应用楞次定律的步骤：2.判定产生感应电流的磁通量如何变化(增加还是减少)。3.根据楞次定律确定感应电流的磁场方向(增反减同)。4.判定感应电流的方向。二、右手定则1．内容 伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。2．适用范围 适用于闭合电路部分导体切割磁感线产生感应电流的情况。二、右手定则3．右手定则反映了磁场方向、导体运动方向和电流方向三者之间的相互垂直关系。 (1)大拇指的方向是导体相对磁场切割磁感线的运动方向，既可以是导体运动而磁场未动，也可以是导体未动而磁场运动，还可以是两者以不同速度同时运动。 (2)四指指向电流方向，切割磁感线的导体相当于电源。例1.电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是( )A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电典题剖析解析：在磁铁自由下落，N极接近线圈上端的过程中，通过线圈的磁通量方向向下且在增大，根据楞次定律可判断出线圈中感应电流的磁场方向向上，利用安培定则可判知线圈中感应电流方向为逆时针(由上向下看)，流过R的电流方向从b到a，电容器下极板带正电。选项D正确。D典例剖析例2.如图所示，导线框abcd与直导线在同一平面内，直导线通有恒定电流I， 在线框由左向右匀速通过直导线的过程中，线框中感应电流的方向是( )DA．先abcd，后dcba，再abcdB．先abcd，后dcbaC．始终dcbaD．先dcba，后abcd，再dcba解析：线框在直导线左侧时，随着线框向右运动，向外的磁通量增加，根据楞次定律线框中感应电流的方向为dcba。在线框的cd边跨过直导线后，如图所示，根据右手定则ab边产生的感应电流方向为a→b，cd边产生的感应电流方向为c→d。线框全部跨过直导线后，随着向右运动，向内的磁通量减少，根据楞次定律知线框中感应电流的方向为dcba。故选项D正确。课堂小结
第二章 电磁感应1 楞次定律（第2课时）新课引入复习引入： 1.上节课我们学习了楞次定律，那么，楞次定律的内容是什么？ 2.其中，谁是因？谁是果？ 3.“阻碍”又是什么意思？它等同于“阻止”吗？一、楞次定律的应用 当M线圈电路中的开关断开的瞬间，电流计中的感应电流沿什么方向？闭合瞬间向上，断开瞬间向下。一、楞次定律的应用1.确定原磁场的方向。应用楞次定律的步骤：2.判定产生感应电流的磁通量如何变化(增加还是减少)。3.根据楞次定律确定感应电流的磁场方向(增反减同)。4.判定感应电流的方向。二、右手定则1．内容 伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。2．适用范围 适用于闭合电路部分导体切割磁感线产生感应电流的情况。二、右手定则3．右手定则反映了磁场方向、导体运动方向和电流方向三者之间的相互垂直关系。 (1)大拇指的方向是导体相对磁场切割磁感线的运动方向，既可以是导体运动而磁场未动，也可以是导体未动而磁场运动，还可以是两者以不同速度同时运动。 (2)四指指向电流方向，切割磁感线的导体相当于电源。例1.电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是( )A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电典题剖析解析：在磁铁自由下落，N极接近线圈上端的过程中，通过线圈的磁通量方向向下且在增大，根据楞次定律可判断出线圈中感应电流的磁场方向向上，利用安培定则可判知线圈中感应电流方向为逆时针(由上向下看)，流过R的电流方向从b到a，电容器下极板带正电。选项D正确。D典例剖析例2.如图所示，导线框abcd与直导线在同一平面内，直导线通有恒定电流I， 在线框由左向右匀速通过直导线的过程中，线框中感应电流的方向是( )DA．先abcd，后dcba，再abcdB．先abcd，后dcbaC．始终dcbaD．先dcba，后abcd，再dcba解析：线框在直导线左侧时，随着线框向右运动，向外的磁通量增加，根据楞次定律线框中感应电流的方向为dcba。在线框的cd边跨过直导线后，如图所示，根据右手定则ab边产生的感应电流方向为a→b，cd边产生的感应电流方向为c→d。线框全部跨过直导线后，随着向右运动，向内的磁通量减少，根据楞次定律知线框中感应电流的方向为dcba。故选项D正确。课堂小结
