初中人教版第5节 磁生电课堂教学课件ppt

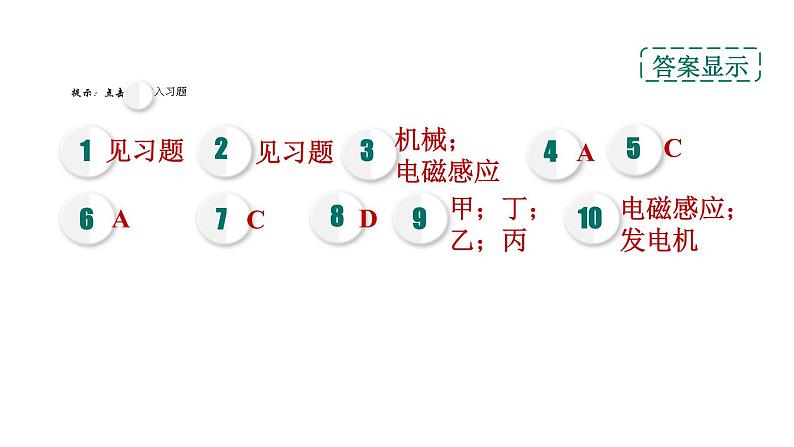

这是一份初中人教版第5节 磁生电课堂教学课件ppt，共15页。PPT课件主要包含了答案显示，见习题，机械电磁感应，甲丁乙丙，电磁感应发电机，不偏转，导体AB，电磁感应，答案C等内容，欢迎下载使用。

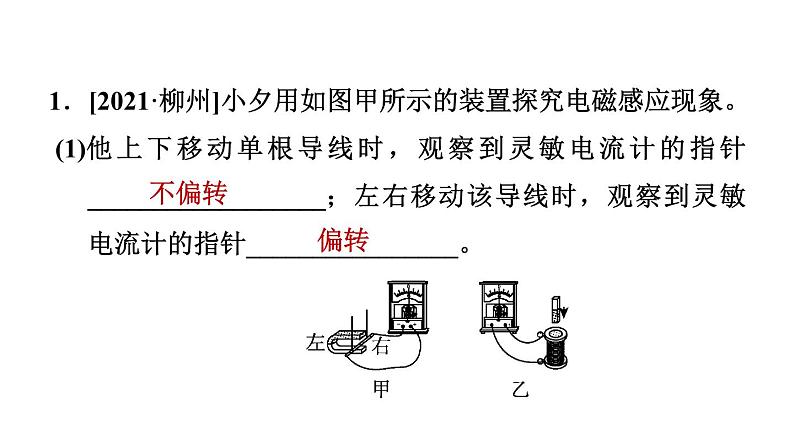

1．[2021·柳州]小夕用如图甲所示的装置探究电磁感应现象。 (1)他上下移动单根导线时，观察到灵敏电流计的指针__________________；左右移动该导线时，观察到灵敏电流计的指针________________。

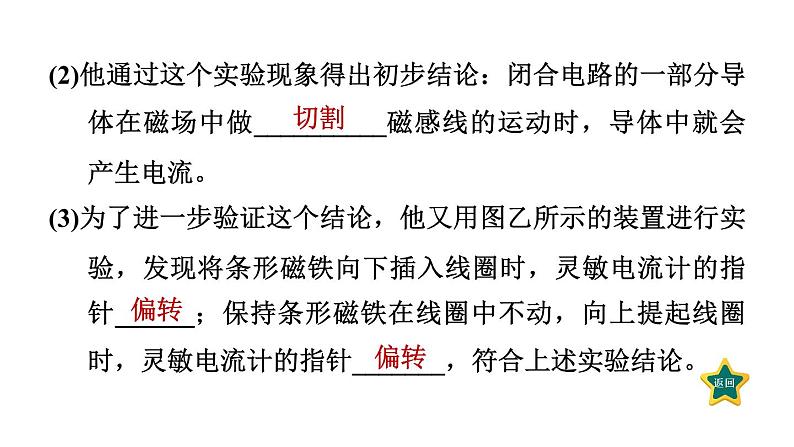

(2)他通过这个实验现象得出初步结论：闭合电路的一部分导体在磁场中做__________磁感线的运动时，导体中就会产生电流。(3)为了进一步验证这个结论，他又用图乙所示的装置进行实验，发现将条形磁铁向下插入线圈时，灵敏电流计的指针______；保持条形磁铁在线圈中不动，向上提起线圈时，灵敏电流计的指针_______，符合上述实验结论。

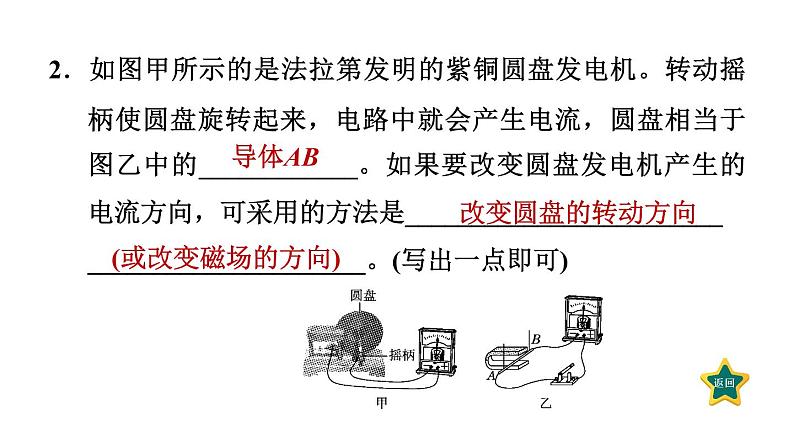

2．如图甲所示的是法拉第发明的紫铜圆盘发电机。转动摇柄使圆盘旋转起来，电路中就会产生电流，圆盘相当于图乙中的____________。如果要改变圆盘发电机产生的电流方向，可采用的方法是_____________________________________________。(写出一点即可)
改变圆盘的转动方向(或改变磁场的方向)

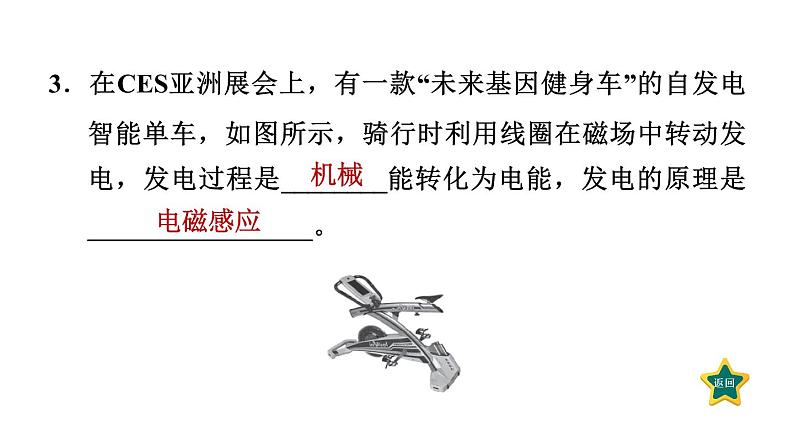

3．在CES亚洲展会上，有一款“未来基因健身车”的自发电智能单车，如图所示，骑行时利用线圈在磁场中转动发电，发电过程是________能转化为电能，发电的原理是_________________。

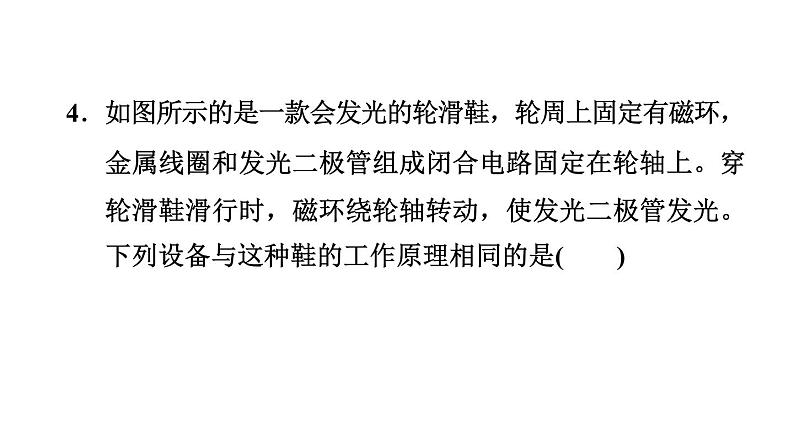

4．如图所示的是一款会发光的轮滑鞋，轮周上固定有磁环，金属线圈和发光二极管组成闭合电路固定在轮轴上。穿轮滑鞋滑行时，磁环绕轮轴转动，使发光二极管发光。下列设备与这种鞋的工作原理相同的是(　　)
A．发电机 B．电磁起重机C．电铃 D．电风扇
5．[太原二模]手机无线充电方便了人们的生活。如图所示，充电时充电板内的送电线圈产生交变磁场，使手机内的受电线圈感应到电磁信号，产生感应电流并给手机电池充电。下列设备的工作原理与受电线圈的原理相同的是(　　)A．扬声器 B．电动机C．发电机 D．电磁起重机
6．电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音。下列说法不正确的是(　　)A．选用铜质弦，电吉他仍能正常工作B．取走磁体，电吉他将不能正常工作C．增加线圈匝数可以增大线圈中的感应电流D．弦振动过程中，线圈中的电流方向不断变化
7．如图所示的是小安同学自制的一个实验装置。他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体，沿图中所示方向来回快速摇动装置，小灯泡发光。以下说法正确的是(　　)A．灯丝中电流方向保持不变B．实验现象表明电能够生磁C．该现象属于电磁感应现象D．此装置与电动机原理相同
【点拨】该装置的闭合电路中没有电源，要使小灯泡发光，必须有提供电能的装置，该装置晃动时消耗了机械能，提供了电能，属于电磁感应现象，该装置与发电机的原理相同，故C正确，B、D错误；因为强磁体的运动方向不断变化，线圈中产生感应电流的方向也在不断地变化，故A错误。
8．[2022·山西模拟预测]如图所示的为某款儿童鞋，在走路时，能利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而使鞋底的彩灯发光。下图中与其工作原理相同的是(　　)
9．如图所示，甲、乙、丙、丁分别为动圈式话筒、动圈式扬声器、电动机、发电机的构造示意图或原理示意图。________与________的原理相同，都是利用电磁感应原理；________与________的原理相同，都是利用磁场对通电线圈有力的作用。
