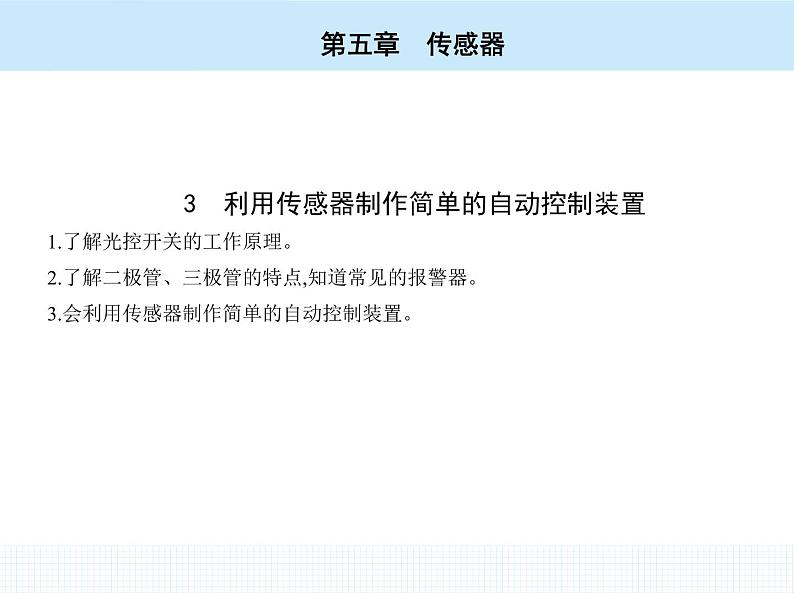

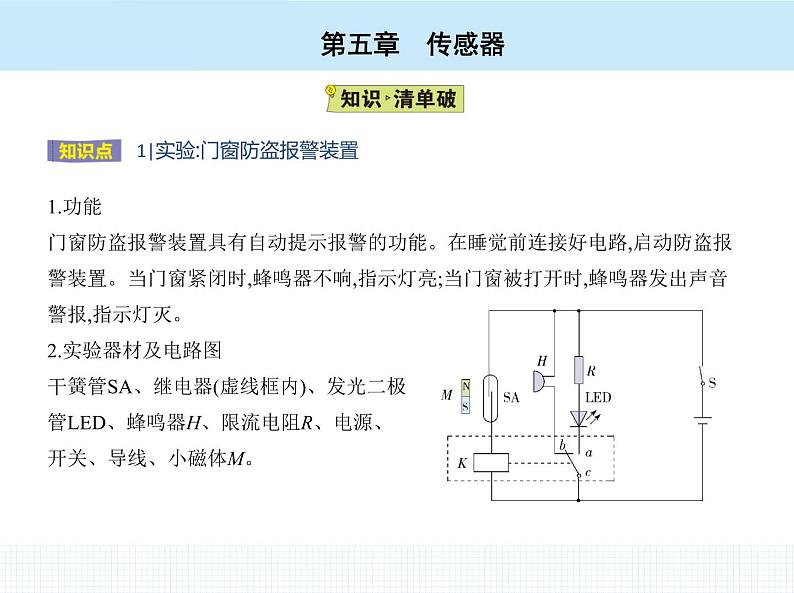

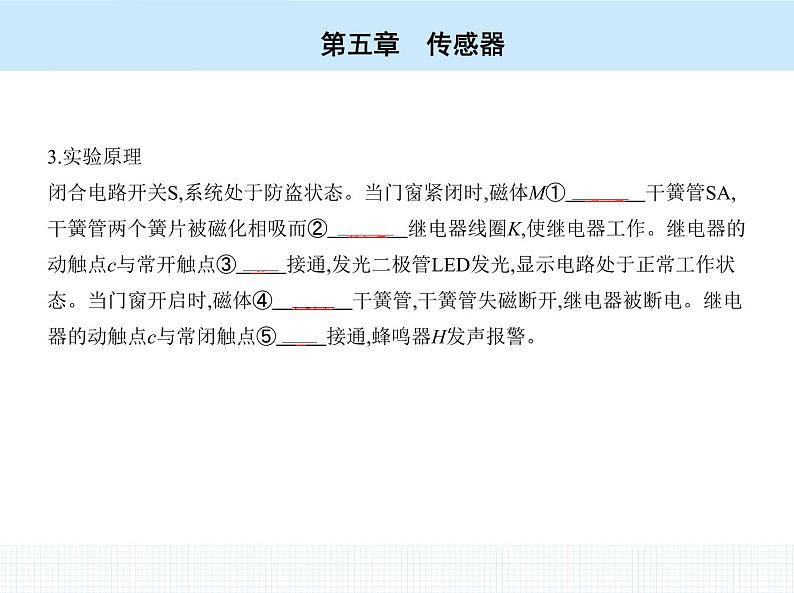

高中物理 选择性必修第二册 人教版3　利用传感器制作简单的自动控制装置1.了解光控开关的工作原理。2.了解二极管、三极管的特点,知道常见的报警器。3.会利用传感器制作简单的自动控制装置。1.功能 门窗防盗报警装置具有自动提示报警的功能。在睡觉前连接好电路,启动防盗报警装置。当门窗紧闭时,蜂鸣器不响,指示灯亮;当门窗被打开时,蜂鸣器发出声音警报,指示灯灭。2.实验器材及电路图干簧管SA、继电器(虚线框内)、发光二极管LED、蜂鸣器H、限流电阻R、电源、开关、导线、小磁体M。3.实验原理闭合电路开关S,系统处于防盗状态。当门窗紧闭时,磁体M①　靠近    干簧管SA,干簧管两个簧片被磁化相吸而②　接通    继电器线圈K,使继电器工作。继电器的动触点c与常开触点③    a    接通,发光二极管LED发光,显示电路处于正常工作状态。当门窗开启时,磁体④　离开    干簧管,干簧管失磁断开,继电器被断电。继电器的动触点c与常闭触点⑤    b    接通,蜂鸣器H发声报警。4.实验操作(1)连接电路前,要先判断一下⑥　干簧管    是否可以正常工作。用磁体直接靠近干簧管,观察簧片能否正常动作。(2)确定各元件可以正常工作后,按照电路图连接电路。(3)接通电源后,将磁体靠近和离开干簧管,分别观察实验现象。导师点睛    (1)传感器是构成自动控制系统的必要环节。如果没有传感器对原始信息进行准确、可靠地捕捉和转换,那么一切控制将无法实现。(2)干簧管在电路中起传感器和控制开关的作用,继电器则相当于一个自动的双向开关。1.功能光控路灯可以根据光照的变化自动开启或关闭。利用光敏电阻设计电路,在天色暗到一定程度时让路灯自动开启,而在天明时自动熄灭。2.实验器材及电路图可调电阻R1、光敏电阻RG、三极管VT、发光二极管LED、限流电阻R2、继电器、二极管D、小灯泡L、电源、开关、导线等。图 乙3.实验原理当环境光比较强时,光敏电阻RG的阻值⑦　很小    ,三极管不导通,发光二极管或继电器所在的回路相当于⑧　断路    ,即发光二极管不工作;继电器处于常开状态,小灯泡L不亮。当环境光比较弱时,光敏电阻RG的阻值⑨　变大    ,三极管导通,且获得足够的基极电流,产生较大的集电极电流,点亮发光二极管或驱动继电器吸合而点亮小灯泡L。4.实验操作(1)按照电路图连接电路,检查无误后,接通电源。(2)让光敏电阻RG受到白天较强的自然光照射,调节电阻R1,使发光二极管LED或小灯泡L刚好⑩　不发光    。(3)遮挡RG,当光照减弱到某种程度时,就会看到发光二极管LED或小灯泡L 　发光    。(4)让光照加强,当光照强到某种程度时,则发光二极管LED或小灯泡L 　熄灭    。导师点睛    如果实验现象不明显,可用手电筒加强光照,或遮盖光敏电阻,再进行观察。1.电磁继电器利用了电磁感应原理。 (    ✕　)2.我们常见的发光二极管是一种传感器。 (    ✕　)3.蜂鸣器是一种能发出类似蜂鸣声的电磁器件,常用来代替电铃或作为声频电流发生器使用。 (　√　)4.半导体材料可以制成晶体二极管,但不能制成晶体三极管。 (    ✕　)
