高考物理二轮复习专项突破题10恒定电流（2份打包，解析版+原卷版，可预览）

这是一份高考物理二轮复习专项突破题10恒定电流（2份打包，解析版+原卷版，可预览），文件包含高考物理二轮复习专项突破题10恒定电流解析版doc、高考物理二轮复习专项突破题10恒定电流原卷版doc等2份试卷配套教学资源，其中试卷共17页， 欢迎下载使用。

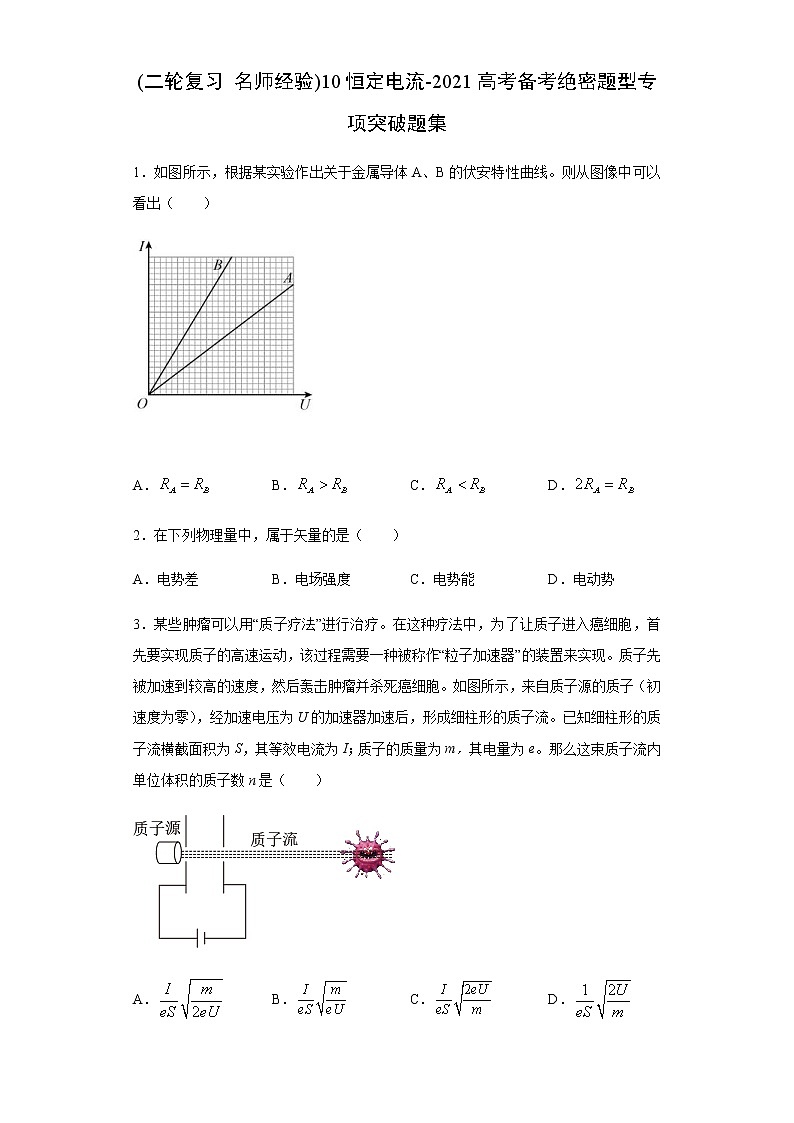

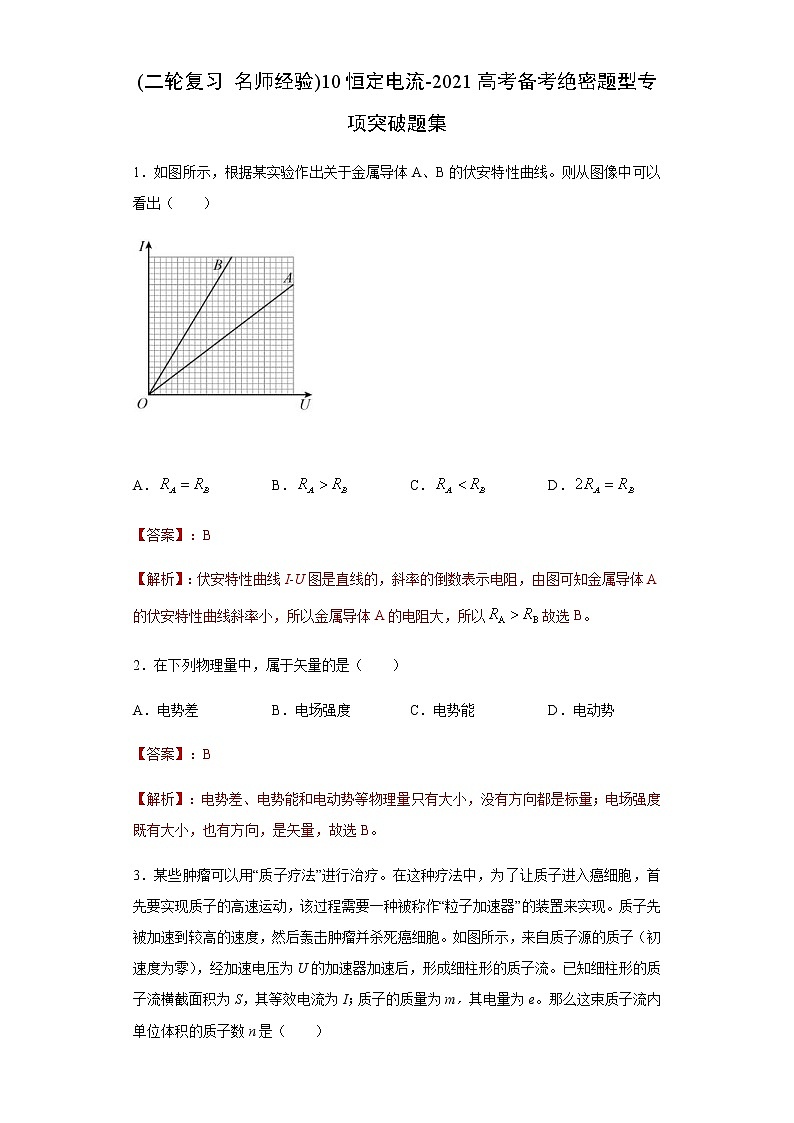

(二轮复习 名师经验)10恒定电流-2021高考备考绝密题型专项突破题集1．如图所示，根据某实验作出关于金属导体A、B的伏安特性曲线。则从图像中可以看出（　　）

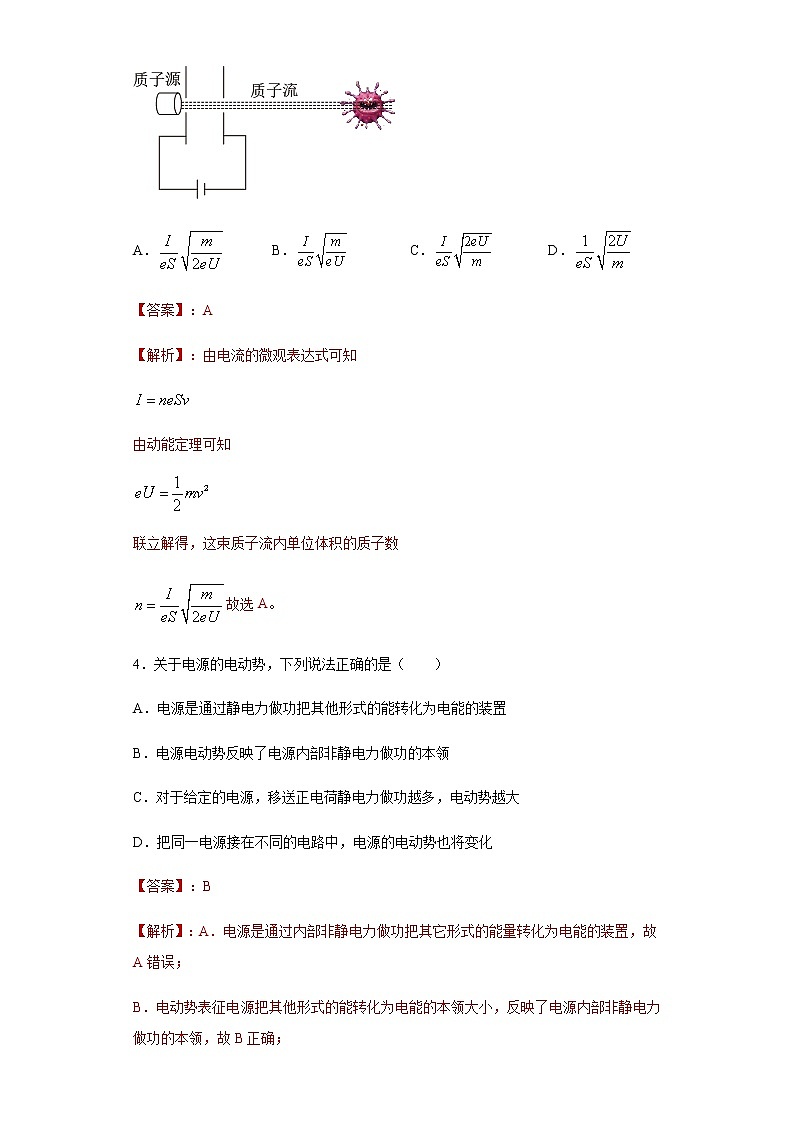

 A． B． C． D．2．在下列物理量中，属于矢量的是（　　）A．电势差 B．电场强度 C．电势能 D．电动势3．某些肿瘤可以用“质子疗法”进行治疗。在这种疗法中，为了让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。如图所示，来自质子源的质子（初速度为零），经加速电压为U的加速器加速后，形成细柱形的质子流。已知细柱形的质子流横截面积为S，其等效电流为I；质子的质量为m，其电量为e。那么这束质子流内单位体积的质子数n是（　　）A． B． C． D．4．关于电源的电动势，下列说法正确的是（　　）A．电源是通过静电力做功把其他形式的能转化为电能的装置B．电源电动势反映了电源内部非静电力做功的本领C．对于给定的电源，移送正电荷静电力做功越多，电动势越大D．把同一电源接在不同的电路中，电源的电动势也将变化5．某学校创建绿色校园，如图甲所示为新装的一批节能路灯，该路灯通过光控开关实现自动控制：路灯的亮度可自动随周围环境的亮度改变而改变。如图乙所示为其内部电路简化原理图，电源电动势为E，内阻为r，为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，则下列判断错误的是（　　）A．灯都变暗 B．电源的输出功率变小C．电源的效率变小 D．上电流的变化量大于上电流的变化量6．在图（a）所示电路中，V1、V2都是有0~3 V和0~15 V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1、R2两端的电压分别为（　　）A．9.6 V，2.4 VB．12 V，2.4 VC．2.4 V，12 VD．2.4 V，9.6 V7．将两只可调电阻R1（0~10 Ω）、R2（0~100 Ω）连接成如图a和b所示的电路，用于调节电路的电阻。关于它们的作用，下列说法正确的是（　　）A．图a中R1是微调电阻，R2是粗调电阻B．图b中R1是微调电阻，R2是粗调电阻C．图a、图b中R1都是微调电阻D．图a、图b中R2都是粗调电阻8．关于电阻和电阻率的说法中，正确的是（　　）A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B．由可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C．金属的电阻率随温度的升高而增大D．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一9．如图所示，电源电动势E和内阻r一定，R1、R2是定值电阻，R0是光敏电阻（光敏电阻的阻值随光照强度的增大而减小），L是小灯泡。当照射到R0的光照强度减小时，以下分析正确的是（　　）A．电流表示数减小 B．电压表示数不变C．灯泡亮度变亮 D．电源效率降低10．如图所示的U-I图象中，直线I为某一电源的路端电压与电流关系图象，直线II为某一电阻R的电压与电流关系图象。将电阻R直接接在电源两端.下列说法错误的是（　　）A．电源的电动势为3V，内阻为0.5Ω B．电阻R的阻值为1ΩC．电阻R两端的电压为3V D．电源的输出功率为4W 11．如图所示，E为电源，其内阻r不可忽略，R为滑动变阻器，开关S闭合稳定后，有一带电粒子静止于水平正对的电容器两极板间。现将滑动变阻器的滑片稍微上移，稳定后、两个小灯泡依然能够发光。下列说法正确的是（　　）A．该粒子带负电B．变暗，变亮C．电容器C上的电荷量变大D．滑片上移过程中，电流表中有方向从右向左的电流12．如图所示，图线1表示电阻为R1的导体A的伏安特性曲线，图线2表示电阻为R2的导体B的伏安特性曲线，则下列说法正确的是（　　）A．R1：R2=1：3B．把A拉长为原来的3倍后其电阻等于B的电阻R2C．将A与B串联后接在电源上，二者消耗的功率之比P1：P2=1：3D．将A与B并联后接在电源上，通过二者的电流之比I1：I2=1：313．如图所示，电流表A1（0~3A）和A2（0~0.6A）是由两个相同的电流表改装而成，现将这两个电流表并联后接入电路中，闭合开关S，调节滑动变阻器，下列说法中正确的是（　　）A．A1、A2的读数之比为1∶1B．A1、A2的读数之比为5∶1C．A1、A2的指针偏转角度之比为1∶1D．A1、A2的指针偏转角度之比为1∶514．关于导体、绝缘体和超导体，下列说法正确的是（　　）A．超导体对电流的阻碍作用几乎为零B．电解液通电时，正、负离子仍有阻碍作用C．绝缘体内也有自由电子，但很少D．绝缘体接入电路后，一定没有电流通过15．如图所示，两个电阻（电阻值分别为和）串联后接在电路中a，b两点。已知a、b两点的电压保持10V不变，某同学把一个电压表并联在两端时，电压表读数为，将该电压表并联在两端时，读数为，则（　　）
 A． B．C． D．
