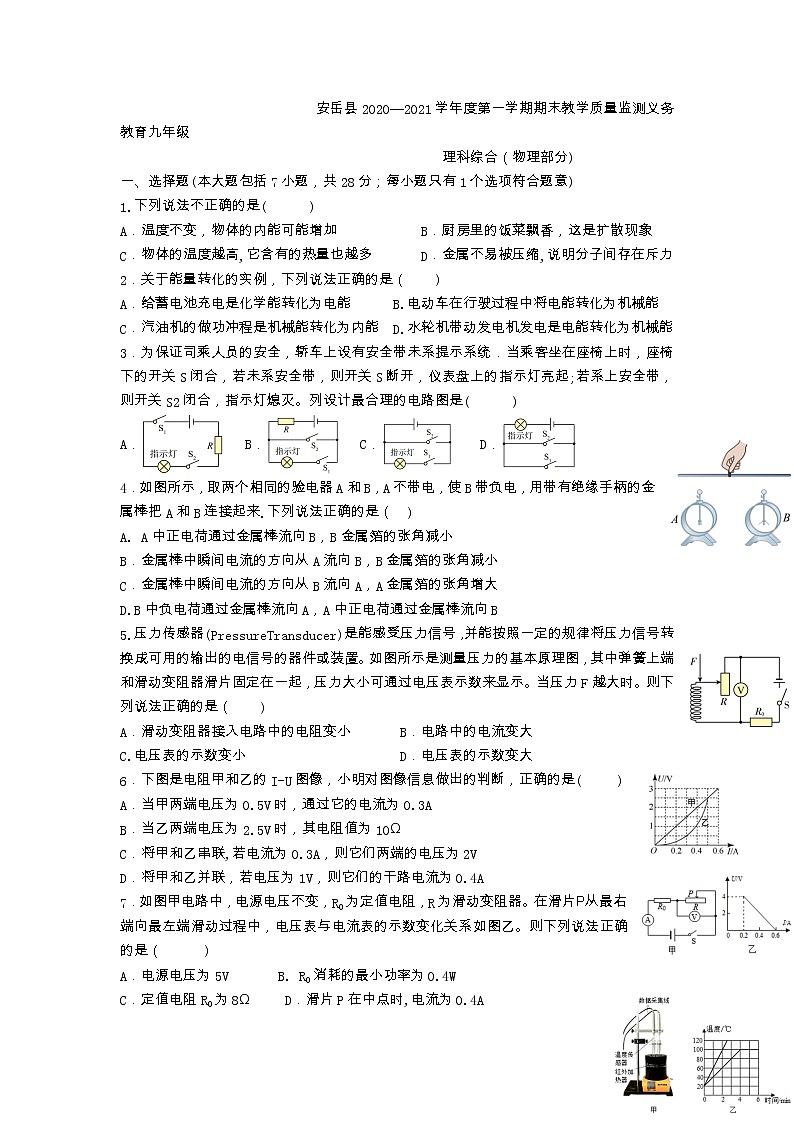

四川省安岳县2020-2021学年度九年级上学期期末物理试题

安岳县2020—2021学年度第一学期期末教学质量监测义务教育九年级

理科综合（物理部分)

一、选择题(本大题包括7小题，共28分；每小题只有1个选项符合题意)

1.下列说法不正确的是(      )

A．温度不变，物体的内能可能增加            B．厨房里的饭菜飘香，这是扩散现象

C．物体的温度越高,它含有的热量也越多       D．金属不易被压缩,说明分子间存在斥力

2．关于能量转化的实例，下列说法正确的是（    )

A．给蓄电池充电是化学能转化为电能      B.电动车在行驶过程中将电能转化为机械能

C．汽油机的做功冲程是机械能转化为内能  D.水轮机带动发电机发电是电能转化为机械能

3．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S闭合，若未系安全带，则开关S断开，仪表盘上的指示灯亮起;若系上安全带，则开关S2闭合，指示灯熄灭。列设计最合理的电路图是(      )

A．   B．   C．    D．

4．如图所示，取两个相同的验电器A和B，A不带电，使B带负电，用带有绝缘手柄的金属棒把A和B连接起来.下列说法正确的是（  )

A. A中正电荷通过金属棒流向B，B金属箔的张角减小

B．金属棒中瞬间电流的方向从A流向B，B金属箔的张角减小

C．金属棒中瞬间电流的方向从B流向A，A金属箔的张角增大

D.B中负电荷通过金属棒流向A，A中正电荷通过金属棒流向B

5.压力传感器(PressureTransducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。如图所示是测量压力的基本原理图，其中弹簧上端和滑动变阻器滑片固定在一起，压力大小可通过电压表示数来显示。当压力F越大时。则下列说法正确的是（    )

A．滑动变阻器接入电路中的电阻变小       B．电路中的电流变大

C.电压表的示数变小                      D．电压表的示数变大

6．下图是电阻甲和乙的I-U图像，小明对图像信息做出的判断，正确的是(     )

A．当甲两端电压为0.5V时，通过它的电流为0.3A

B．当乙两端电压为2.5V时，其电阻值为10Ω

C．将甲和乙串联,若电流为0.3A，则它们两端的电压为2V

D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A

7．如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片Р从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（      )

A．电源电压为5V       B. R0消耗的最小功率为0.4W

C．定值电阻R0为8Ω     D．滑片P在中点时,电流为0.4A

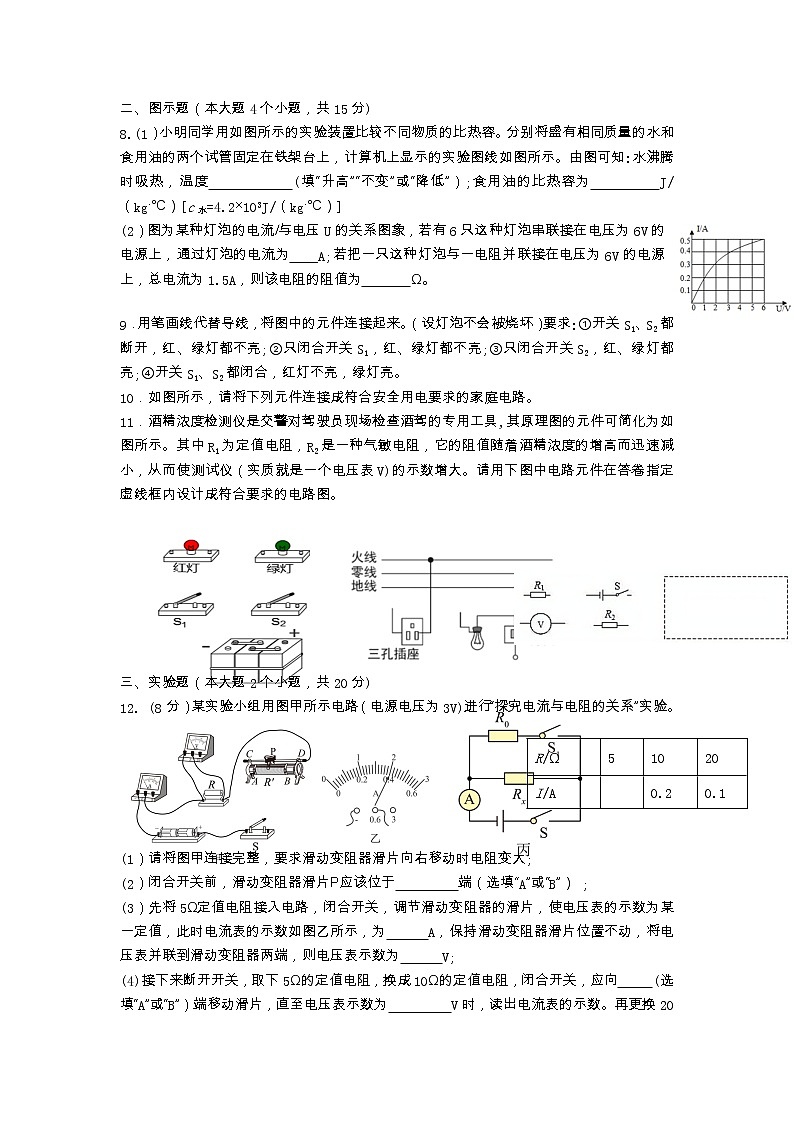

二、图示题（本大题4个小题，共15分)

8.(1）小明同学用如图所示的实验装置比较不同物质的比热容。分别将盛有相同质量的水和食用油的两个试管固定在铁架台上，计算机上显示的实验图线如图所示。由图可知:水沸腾时吸热，温度           (填“升高”“不变”或“降低”）;食用油的比热容为         J/（kg·℃）[c水=4.2×103J/（kg·℃）]

(2）图为某种灯泡的电流Ⅰ与电压U的关系图象，若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为   _A;若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为       Ω。

9．用笔画线代替导线，将图中的元件连接起来。（设灯泡不会被烧坏）要求:①开关S1、S2都断开，红、绿灯都不亮;②只闭合开关S1，红、绿灯都不亮;③只闭合开关S2，红、绿灯都亮;④开关S1、S2都闭合，红灯不亮，绿灯亮。

10．如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

11．酒精浓度检测仪是交警对驾驶员现场检查酒驾的专用工具,其原理图的元件可简化为如图所示。其中R1为定值电阻，R2是一种气敏电阻，它的阻值随着酒精浓度的增高而迅速减小，从而使测试仪（实质就是一个电压表V)的示数增大。请用下图中电路元件在答卷指定虚线框内设计成符合要求的电路图。

三、实验题（本大题2个小题，共20分)

12. (8分）某实验小组用图甲所示电路（电源电压为3V)进行“探究电流与电阻的关系”实验。

(1）请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大;

(2）闭合开关前，滑动变阻器滑片Р应该位于         端（选填“A”或“B”） ;

(3）先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为      A，保持滑动变阻器滑片位置不动，将电压表并联到滑动变阻器两端，则电压表示数为      V;

(4)接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向     (选填“A”或“B”）端移动滑片，直至电压表示数为         V时，读出电流表的示数。再更换20Ω定值电阻继续实验，实验数据记录在表格中。由实验数据可知:当导体两端的电压一定时，通过导体的电流与导体的电阻成          ﹔

(5）该小组想用一块电流表和一个定值电阻R0，测未知电阻Rx的阻值。于是他们设计了如图丙所示的电路图，并进行如下实验操作:

①闭合S和S1，此时电流表的示数为Ⅰ1;②闭合S、断开S1，此时电流表的示数为Ⅰ2;③请用已知量R0和测出量Ⅰ1、Ⅰ2表示出未知电阻Rx的表达式，则Rx           。

13．    (12分）某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材:电源（电压恒为6V)、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个(A:“5Ω 2A”;B:“20Ω 0.5A”) .

(1）该实验中，应选用的滑动变阻器是      (选填“A”或“B”)。

(2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。

(3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是               。

(4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为       W。

(5）该组的另一同学接着实验时，发现电压表0~15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图。

(6）由图乙推知:小灯泡的实际电压是额定电压一半时的电功率为Pl，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1            P2(选填“大于”“小于”或“等于”)。

四、计算题(本大题3个小题,共37分）

14. (10分）目前氢燃料新能源公交车在大中城市广泛使用。氢燃料具有清洁无污染、效率高等优点，被认为是22世纪最理想的能源，[c水=4.2×103J/（kg·℃）;q氢=1.4×108J/kg）求:

(1）质量为0.3kg的氢燃料完全燃烧放出的热量;

(2）若这些热量全部被质量为200kg，温度为15℃的水吸收，则水升高的温度;

(3）某氢能源公交车以140kW的恒定功率做匀速行驶，如果0.3kg 的氢燃料完全燃烧产生的热量全部转化为公交车的机械能，则这些热量能让该公交车匀速行驶多长时间。

15. (12分)如图甲是某身高体重测量仪,当体检者站在台面上时，能自动显示其身高及体重。已知电源电压恒为6V，R1为力敏电阻，其阻值随压力变化如图乙所示，R2为粗细均匀的电阻丝，其阻值为30Ω,滑片P与电阻丝良好接触。当一个质量为50kg的同学站在力敏电阻上时，g取10N/kg。求:

(1）电流表示数;

(2）若身高体重测量仪测量身高的范围是1m~2m，那么当电压表示数为3.6V时，该同学的身高。

16.(15分）如图甲是某品牌电饭锅的内部电路图，图乙是电路简图。它有“烧煮”和保温”两挡，由温控开关S自动控制。煮饭时，先要闭合温控开关S;到达设定温度（饭已煮熟），开关S会自动弹起。

(1）当温控开关S闭合时，电饭锅电路的总功率为1100W。求:“烧煮电路部分”的电阻R1的阻值;

(2）温控开关S弹起后，电饭锅电路的总功率为44W。求:①电路中的电流;②“保温电路部分”的电阻R2;③“烧煮电路部分”两端的电压;④“保温电路部分”两端的电压。

(3)当温控开关S闭合时，5min能将2kg、20°C的水加热至53℃，求电饭锅此时的效率。[c水=4.2×103J/（kg·℃）]
