内蒙古鄂尔多斯市东胜区2021-2022学年九年级上学期期末物理试题

这是一份内蒙古鄂尔多斯市东胜区2021-2022学年九年级上学期期末物理试题，共5页。试卷主要包含了单项选择题，填空题，作图与实验探究题(每空 1 分，综合应用题等内容，欢迎下载使用。

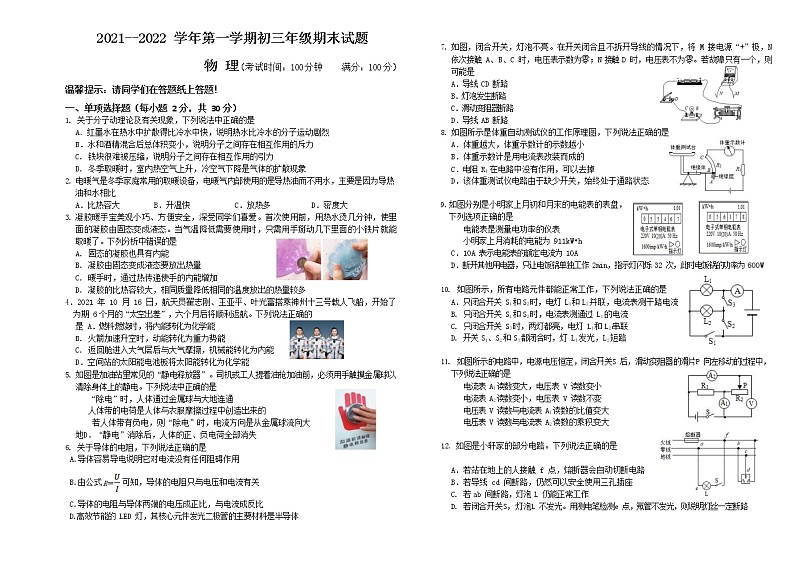

一、单项选择题（每小题 2 分，共 30 分）
关于分子动理论及有关现象，下列说法中正确的是
A．红墨水在热水中扩散得比冷水中快，说明热水比冷水的分子运动剧烈 B．水和酒精混合后总体积变小，说明分子之间存在相互作用的斥力
铁块很难被压缩，说明分子之间存在相互作用的引力
冬季取暖时，室内热空气上升，冷空气下降是气体的扩散现象
电暖气是冬季家庭常用的取暖设备，电暖气内部使用的是导热油而不用水，主要是因为导热油和水相比
A．比热容大B．升温快C．放热多D．密度大
凝胶暖手宝美观小巧、方便安全，深受同学们喜爱。首次使用前，用热水烫几分钟，使里面的凝胶由固态变成液态。当气温降低需要使用时，只需用手掰动几下里面的小铁片就能取暖了。下列分析中错误的是
固态的凝胶也具有内能
凝胶由固态变成液态要放出热量
暖手时，通过热传递使手的内能增加
凝胶的比热容较大，相同质量降低相同的温度放出的热量较多
4．2021 年 10 月 16 日，航天员翟志刚、王亚平、叶光富搭乘神州十三号载人飞船，开始了
为期 6 个月的“太空出差”，六个月后将顺利返航。下列说法正确的是 A．燃料燃烧时，将内能转化为化学能
火箭加速升空时，动能转化为重力势能
返回舱进入大气层后与大气摩擦，机械能转化为内能D．空间站的太阳能电池板将太阳能转化为化学能
如图是加油站里常见的“静电释放器”。司机或工人提着油枪加油前，必须用手触摸金属球以清除身体上的静电。下列说法中正确的是
“除电”时，人体通过金属球与大地连通
人体带的电荷是人体与衣服摩擦过程中创造出来的
若人体带有负电，则“除电”时，电流方向是从金属球流向大地D．“静电”消除后，人体的正、负电荷全部消失
关于导体的电阻，下列说法正确的是
A.导体容易导电说明它对电流没有任何阻碍作用
B.由公式 可知，导体的电阻只与电压和电流有关
C.导体的电阻与导体两端的电压成正比，与电流成反比
D.高效节能的 LED 灯，其核心元件发光二极管的主要材料是半导体
如图，闭合开关，灯泡不亮。在开关闭合且不拆开导线的情况下，将 M 接电源“+”极，N 依次接触 A、B、C 时，电压表示数为零；N 接触 D 时，电压表不为零。若故障只有一个，则可能是
A．导线 CD 断路B．灯泡发生断路C．滑动变阻器断路D．导线 AB 断路
如图所示是体重自动测试仪的工作原理图，下列说法正确的是A．体重越大，体重示数计的示数越小
B．体重示数计是用电流表改装而成的C．电阻 R1 在电路中没有作用，可以去掉
D．该体重测试仪电路由于缺少开关，始终处于通路状态
如图分别是小明家上月初和月末的电能表的表盘， 下列选项正确的是
电能表是测量电功率的仪表
小明家上月消耗的电能为 911kW•h C．10A 表示电能表的额定电流为 10A
D．断开其他用电器，只让电饭锅单独工作 2min，指示灯闪烁 32 次，此时电饭锅的功率为 600W
如图所示，所有电路元件都能正常工作，下列说法正确的是 A．只闭合开关 S1 和 S2 时，电灯 L1 和 L2 并联，电流表测干路电流
只闭合开关 S1 和 S2 时，电流表测通过 L1 的电流
只闭合开关 S3 时，两灯都亮，电灯 L1 和 L2 串联
开关 S1、S2 和 S3 都闭合时，灯 L1 发光，L2 短路
如图所示的电路中，电源电压恒定，闭合开关S 后，滑动变阻器的滑片P 向左移动的过程中， 下列说法正确的是
电流表 A1 读数变大，电压表 V 读数变小
电流表 A2 读数变小，电压表 V 读数不变
电压表 V 读数与电流表 A1 读数的比值变大
电压表 V 读数与电流表 A2 读数的乘积变大12．如图是小轩家的部分电路。下列说法正确的是
A．若站在地上的人接触 f 点，熔断器会自动切断电路B．若导线 cd 间断路，仍然可以安全使用三孔插座
若 ab 间断路，灯泡 L 仍能正常工作
若闭合开关S，灯泡L 不发光。用测电笔检测e 点，氖管不发光，则说明灯丝一定断路

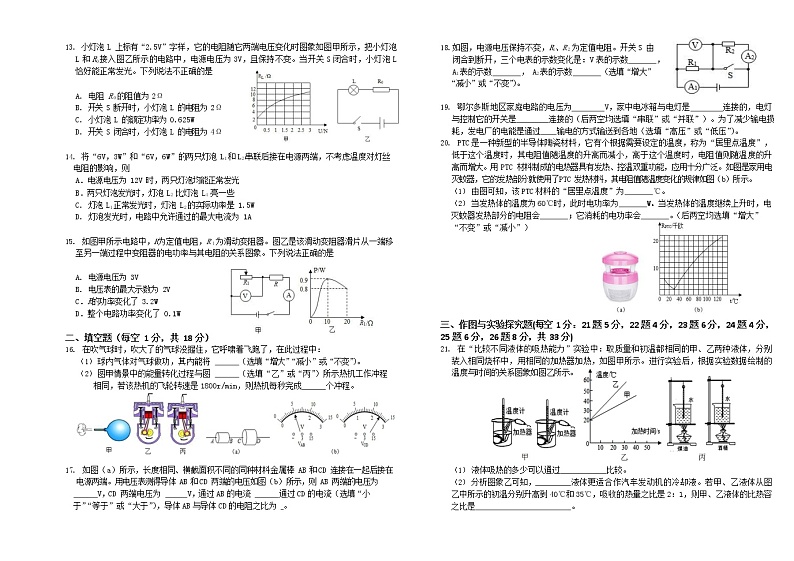

小灯泡 L 上标有“2.5V”字样，它的电阻随它两端电压变化时图象如图甲所示，把小灯泡L 和 R 0 接入图乙所示的电路中，电源电压为 3V，且保持不变。当开关 S 闭合时，小灯泡 L恰好能正常发光。下列说法不正确的是
电阻 R 0 的阻值为 2Ω
开关 S 断开时，小灯泡 L 的电阻为 2Ω
小灯泡 L 的额定功率为 0.625W
开关 S 闭合时，小灯泡 L 的电阻为 4Ω
将“6V，3W”和“6V，6W”的两只灯泡 L1 和 L2 串联后接在电源两端，不考虑温度对灯丝电阻的影响，则
A．电源电压为 12V 时，两只灯泡均能正常发光B．两只灯泡发光时，灯泡 L2 比灯泡 L1 亮一些
灯泡 L1 正常发光时，灯泡 L2 的实际功率是 1.5W
灯泡发光时，电路中允许通过的最大电流为 1A
如图甲所示电路中，R为定值电阻，R 1 为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图象。下列说法正确的是
电源电压为 3V
电压表的最大示数为 2V C．R的功率变化了 3.2W
D．整个电路功率变化了 0.1W
二、填空题（每空 1 分，共 18 分）
在吹气球时，吹大了的气球没握住，它呼啸着飞跑了，在此过程中：
球内气体对气球做功，其内能将 （选填“增大”“减小”或“不变”）。
图甲情景中的能量转化过程与图 （选填“乙”或“丙”）所示热机工作冲程相同，若该热机的飞轮转速是 1800r/min，则热机每秒完成 个冲程。

如图（a）所示，长度相同、横截面积不同的同种材料金属棒 AB 和 CD 连接在一起后接在电源两端。用电压表测得导体 AB 和 CD 两端的电压如图（b）所示，则 AB 两端的电压为
V，CD 两端电压为 V，通过 AB 的电流 通过 CD 的电流（选填“小于”“等于”或“大于”），导体 AB 与导体 CD 的电阻之比为 。
如图，电源电压保持不变，R 1、R 2 为定值电阻。开关 S 由 闭合到断开，三个电表的示数变化是：V 表的示数 ， A1 表的示数 ， A2 表的示数 （选填“增大”
“减小”或“不变”）。
鄂尔多斯地区家庭电路的电压为 V，家中电冰箱与电灯是 连接的，电灯与控制它的开关是 连接的（后两空均选填“串联”或“并联”）。为了减少输电损耗，发电厂的电能是通过 输电的方式输送到各地（选填“高压”或“低压”）。
PTC 是一种新型的半导体陶瓷材料，它有个根据需要设定的温度，称为“居里点温度”，低于这个温度时，其电阻值随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大。用 PTC 材料制成的电热器具有发热、控温双重功能，应用十分广泛。如图是家用电灭蚊器，它的发热部分就使用了PTC 发热材料，其电阻值随温度变化的规律如图（b）所示。
由图可知，该 PTC 材料的“居里点温度”为 ℃。
当发热体的温度为 60℃时，此时电功率为 W。当发热体的温度继续上升时，电灭蚊器发热部分的电阻会 ；它消耗的电功率会 。（后两空均选填“增大” “不变”或“减小”）
三、作图与实验探究题(每空 1 分：21 题 5 分，22 题 4 分，23 题 6 分，24 题 4 分，
25 题 6 分，26 题 8 分，共 33 分)
在“比较不同液体的吸热能力”实验中：取质量和初温都相同的甲、乙两种液体，分别装入相同烧杯中，用相同的加热器加热，如图甲所示。进行实验后，根据实验数据绘制的温度与时间的关系图象如图乙所示。
液体吸热的多少可以通过 比较。
分析图象乙可知， 液体更适合作汽车发动机的冷却液。若甲、乙液体从图乙中所示的初温分别升高到 40℃和 35℃，吸收的热量之比是 2：1，则甲、乙液体的比热容之比是 。
丙装置中两个相同烧杯装有相同质量的水，灯中煤油和酒精的质量相等，进行“比较煤油和酒精的热值大小关系”实验，实验数据如表：
分析数据可知：热值较大的是 。
通过实验数据直接计算出燃料的热值将 （选填“偏大”或“偏小”）。
如图是“探究电阻的大小跟哪些因素有关”的实验，请完成以下问题：
若选择电阻丝 A、B，可以研究导体电阻的大小与导体 的关系。若把 A、B 两导体首尾相连后再接入电路中 M、N 两端，会发现电流表示数 （选填“增大”“减小”或“不变”），说明两导体串联后电阻将变大，相当于增加了导体的长度。
把电阻丝 C 接入电路中 M、N 两端，闭合开关，用酒精灯加热，发现电流表示数变小， 说明温度越高，导体的电阻 （选填“越大”“越小”或“不变”）。
若实验室中没有粗细不同的同种材料的电阻丝，我们可以采用 电阻丝的方法来研究电阻大小与横截面积的关系。
小红同学在探究并联电路的电流关系时，连接的实验电路如图所示。
此电路图有根导线连接出现两处错误，请你改动图中一根导线的连接位置，闭合开关S 后， 使两灯都发光，且电流表都有正常示数（在需要改动的导线上画“×”，并画出改动后的连线），然后根据正确的实物图在虚线方框内画出与之相对应的电路图。
电路改动后再闭合开关 S，两灯发光。将其中一个电灯泡拧下来，则电流表 A2 示数会
（选填“变大”“变小”或“不变”）。
小红同学的设计没有测灯泡 （选填“L1”或“L2”）的电流，小伟同学帮助小红同学在电路中又添加了一块电流表，他们利用再次改动后的电路进行实验，记录的实验
数据如下表。
小红和小伟实验后马上就得出了实验结论：在并联电路中，干路电流等于支路电流之和，且支路电流也相等。为了探究这个发现是否具有普遍性，可以 ，再进行多次实验。
电流通过导体产生的热量多少与什么因素有关的实验中，同学们利用如图器材和电源、开关、导线、电流表等进行了探究，其中甲、乙、丙三个相同装置的透明容器中各有一段电阻丝，容器中密封着等量的空气。
实验是通过比较 U 形管中 来比较电阻丝产生的热量的多少。
选用乙、丙组合，串联接到电源两端进行实验，可以探究电热与 的关系， 可得出的结论是： 。
实验时如果丙装置中容器外的 10Ω电阻发生了断路，则通电相同时间，乙装置中电阻丝产生的热量将比原来 。
小华同学利用如图所示的电路探究电流与电阻的关系。实验中电源电压保持不变，选用的定值电阻的阻值分别为 5Ω、10Ω、15Ω、20Ω和 25Ω，滑动变阻器的规格为“30Ω 1.5A”
在连接实物电路时，小华应将开关处于 状态。
正确连接电路后，先用 5Ω的定值电阻进行实验，闭合开关后，移动滑片，当电压表的示数为 V 时，读取电流表的示数；接着将 5Ω的电阻改换成阻值为 10Ω的电阻继续做实验，接下来她应将变阻器滑片向 （选填“左”或“右”）移动，使电压表的示数为 V，读取此时电流表的示数；继续更换另外几个定值电阻进行实验，根据实验数据绘制了如图乙所示图象，根据图象得出的实验结论是： 。
若实验中电源电压有 5V、6V、8V 三种可选，则该同学选用的电源电压可能是 V。
加热时间/min
0
1
2
3
4
5
6
左杯水温/℃
25
27
29
32
34
36
38
右杯水温/℃
25
26
27
28
29
30
31
实验次数
电流表 A1 示数
另一支路电流
电流表 A2 示数
两个灯泡规格
第一次测量
0.18A
0.18A
0.36A
相同
第一次测量
0.22A
0.22A
0.44A
相同
如图是“测量小灯泡电功率”的实验电路图，所用的电源电压恒为 4.5V，小灯泡的额定电压为 2.5V。
连接电路，闭合开关前，滑动变阻器滑片 P 应该位于最 端。（选填“左”或”右”）
闭合开关后，发现小灯泡不亮，电压表、电流表示数如图乙所示，其原因可能是
。
移动滑动变阻器滑片，记下多组对应的电压表和电流表示数，并绘制成 I﹣U 图象
（图丙），由图象可知，灯泡的额定功率是 W。
完成上述实验后，又重新设计了电路（如图丁），测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为 I 。请完成实验步骤（已知电源电压为 U ）。
①只闭合开关 S1，移动滑动变阻器 R 2 的滑片，使电流表示数为 ；
②只闭合开关 S2，保持滑动变阻器 的滑片位置不变，调节滑动变阻器 ，使电流表示数为 I ；再将滑动变阻器 R 2 的滑片调到最 端，读出电流表的示数为 I 1；
③则小灯泡的额定功率表达式为 P额 ＝ 。
四、综合应用题（27 题 5 分，28 题 6 分，29 题 8 分，共 19 分）
小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究， 他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为 36W，“低温”挡功率为 20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为 24V，S 为挡位切换开关。 R 1 和 R 2 为电热丝。通过计算回答：
当座椅垫处于“高温”挡加热时，通过座椅垫的电流是多少 A？座椅垫工作 10min 消
耗的电能是多少J？
电热丝 R 1 的阻值是多少Ω？
电热丝 R 2 的阻值是多少Ω？
氢燃料具有清洁无污染、效率高等优点，被认为是二十一世纪最理想的能源，氢燃料新能源公交车逐渐在很多城市投放使用。氢的热值为 1.4×108J/kg， c ＝4.2×103J/（kg•℃），求：
水
质量为 0.6kg 的氢燃料完全燃烧放出的热量是多少？
若放出的热量全部被初温为 15℃的水吸收后，水的温度升高到 65℃，则水质量是多少？
燃烧 0.5kg 的氢燃料可以使恒定功率为 1.4×105W 的公交车匀速行驶 5 分钟，则氢燃料公交车的效率为多少？
如图所示，电源电压恒为 18V，灯泡 L 上标有“10V 5W”字样，R 0＝20Ω；电流表量程为 0～
0.6A；电压表量程 0～15V，滑动变阻器 R的最大阻值为 200Ω。（忽略温度对灯丝电阻的影响）求：
灯泡 L 的电阻。
只闭合 S 和S2，且滑动变阻器的滑片 P 置于中点位置时，小灯泡在 5min 内内产生的热量。
只闭合 S 和 S1，在保证各元件安全的情况下，滑动变阻器连入电路中的电阻的范围及电路消耗的最小电功率和最大电功率之比。
