广东省江门市蓬江区2022-2023学年九年级上学期联考物理试题(含答案)

这是一份广东省江门市蓬江区2022-2023学年九年级上学期联考物理试题(含答案)，共12页。试卷主要包含了单项选择题，作图题，实验题，计算题，综合能力题，附加题等内容，欢迎下载使用。

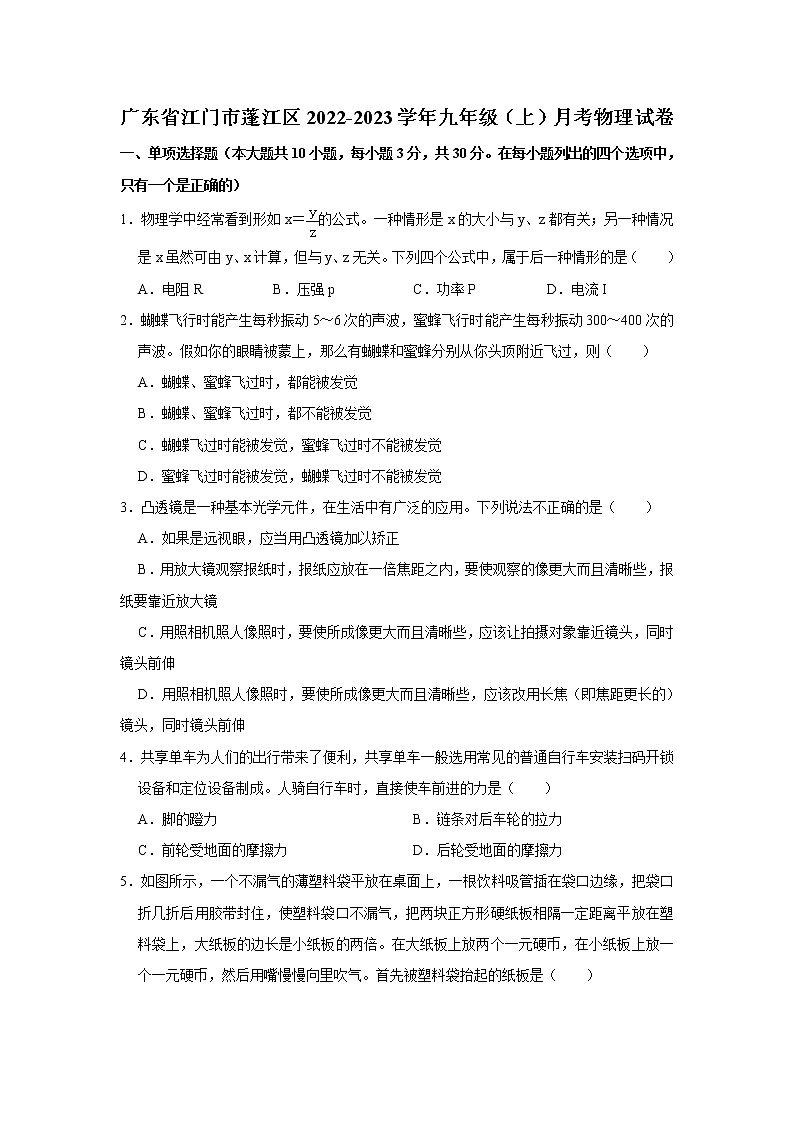

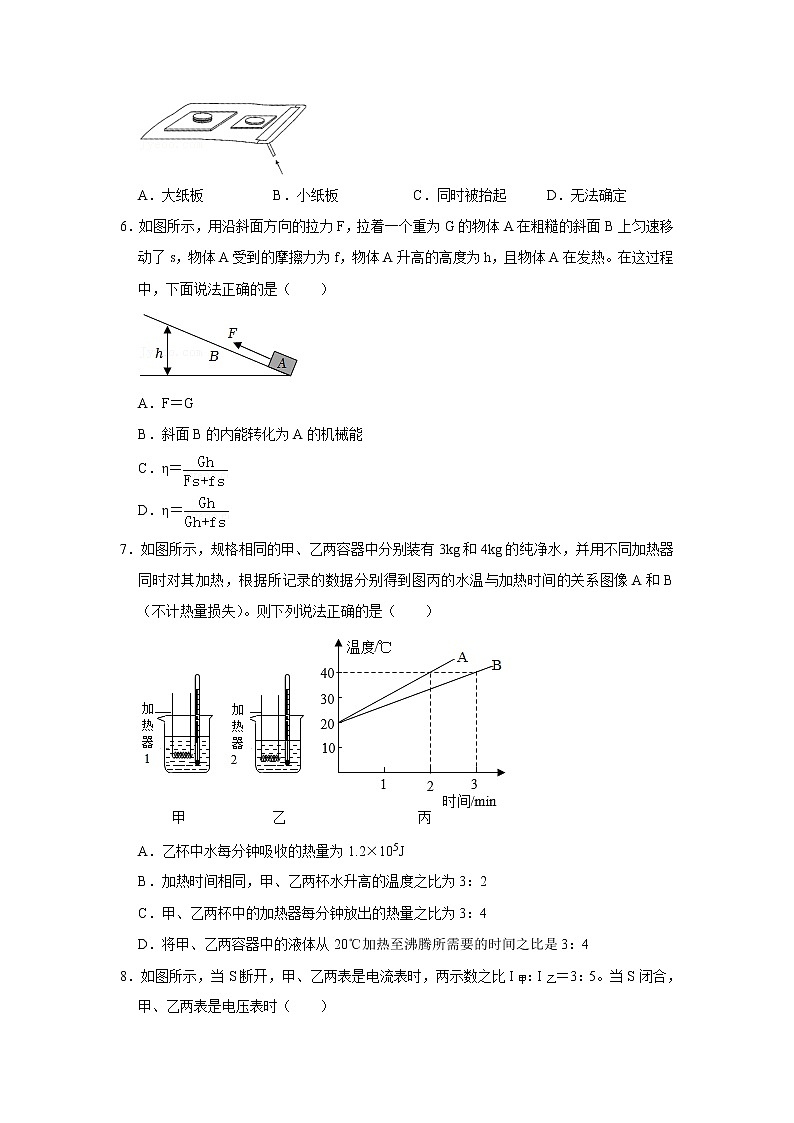

广东省江门市蓬江区2022-2023学年九年级（上）月考物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分。在每小题列出的四个选项中，只有一个是正确的）1．物理学中经常看到形如x＝的公式。一种情形是x的大小与y、z都有关；另一种情况是x虽然可由y、x计算，但与y、z无关。下列四个公式中，属于后一种情形的是（　　）A．电阻R B．压强p C．功率P D．电流I2．蝴蝶飞行时能产生每秒振动5～6次的声波，蜜蜂飞行时能产生每秒振动300～400次的声波。假如你的眼睛被蒙上，那么有蝴蝶和蜜蜂分别从你头顶附近飞过，则（　　）A．蝴蝶、蜜蜂飞过时，都能被发觉 B．蝴蝶、蜜蜂飞过时，都不能被发觉 C．蝴蝶飞过时能被发觉，蜜蜂飞过时不能被发觉 D．蜜蜂飞过时能被发觉，蝴蝶飞过时不能被发觉3．凸透镜是一种基本光学元件，在生活中有广泛的应用。下列说法不正确的是（　　）A．如果是远视眼，应当用凸透镜加以矫正 B．用放大镜观察报纸时，报纸应放在一倍焦距之内，要使观察的像更大而且清晰些，报纸要靠近放大镜              C．用照相机照人像照时，要使所成像更大而且清晰些，应该让拍摄对象靠近镜头，同时镜头前伸              D．用照相机照人像照时，要使所成像更大而且清晰些，应该改用长焦（即焦距更长的）镜头，同时镜头前伸4．共享单车为人们的出行带来了便利，共享单车一般选用常见的普通自行车安装扫码开锁设备和定位设备制成。人骑自行车时，直接使车前进的力是（　　）A．脚的蹬力 B．链条对后车轮的拉力 C．前轮受地面的摩擦力 D．后轮受地面的摩擦力5．如图所示，一个不漏气的薄塑料袋平放在桌面上，一根饮料吸管插在袋口边缘，把袋口折几折后用胶带封住，使塑料袋口不漏气，把两块正方形硬纸板相隔一定距离平放在塑料袋上，大纸板的边长是小纸板的两倍。在大纸板上放两个一元硬币，在小纸板上放一个一元硬币，然后用嘴慢慢向里吹气。首先被塑料袋抬起的纸板是（　　）A．大纸板 B．小纸板 C．同时被抬起 D．无法确定6．如图所示，用沿斜面方向的拉力F，拉着一个重为G的物体A在粗糙的斜面B上匀速移动了s，物体A受到的摩擦力为f，物体A升高的高度为h，且物体A在发热。在这过程中，下面说法正确的是（　　）A．F＝G B．斜面B的内能转化为A的机械能 C．η＝ D．η＝7．如图所示，规格相同的甲、乙两容器中分别装有3kg和4kg的纯净水，并用不同加热器同时对其加热，根据所记录的数据分别得到图丙的水温与加热时间的关系图像A和B（不计热量损失）。则下列说法正确的是（　　）A．乙杯中水每分钟吸收的热量为1.2×105J B．加热时间相同，甲、乙两杯水升高的温度之比为3：2 C．甲、乙两杯中的加热器每分钟放出的热量之比为3：4 D．将甲、乙两容器中的液体从20℃加热至沸腾所需要的时间之比是3：48．如图所示，当S断开，甲、乙两表是电流表时，两示数之比I甲：I乙＝3：5。当S闭合，甲、乙两表是电压表时（　　）A．两表的示数之比U甲：U乙＝5：2 B．两表的示数之比U甲：U乙＝3：2 C．R1与R2的电阻之比R1：R2＝5：3 D．R1与R2的电阻之比R1：R2＝2：39．如图所示，F1＝4N，F2＝3N，此时物体A相对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）。下列说法正确的是（　　）A．F2的功率为0.3W B．弹簧测力计示数为6N C．物体A受到地面向右大小为2N的摩擦力 D．如果增大F2，物体A可能向左运动10．如图所示，浸入某液体中的物体恰好悬浮。物体的上、下表面积分别为S1和S2，并且S1＜S2，此时物体下表面与上表面受到液体的压力差为△F．现用手将物体缓慢下压一段距离，松手后（　　）A．物体保持悬浮，因为△F不变 B．物体保持悬浮，但△F变大 C．物体将上浮，因为△F变大 D．物体将下沉，因为△F变小二、作图题（每题3分，共9分）11．如图所示，一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。12．按题目要求作图：杠杆上B点挂着重物G，若在A点施加一个最小的力F使杠杆在图中的位置平衡，请画出力F的示意图。13．学校安装了人脸识别测温系统。电源开关S1闭合后，若红外测温感知体温正常，开关S2闭合；若人脸识别通过，开关S3闭合；当体温正常且人脸识别通过时，闸门（）自动打开。请利用图中的仪器，设计符合要求的电路，并在框内画出相应的电路图。三、实验题（本大题2小题，共17分）14．（6分）在中国科技馆二层的“探索与发现”A厅，有一件叫作“手蓄电池”的展品，如图甲是演示手握金属棒可以产生电流的实验装置，位于左侧的铁棒、铝棒和铜棒分别与检流计的正接线柱相连；位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连。实验装置中六根金属棒跟检流计的线路连接方式如图乙所示。小云用该展品进行实验探究时，记录的实验数据如下表所示。请根据表中的实验数据回答下列问题：左手握右手握检流计指针偏转方向铜棒铜棒不偏转铝棒铝棒不偏转铁棒铁棒不偏转铁棒铝棒向右偏转铁棒铜棒向左偏转（1）小云探究发现“手蓄电池”产生的电流方向与　   　有关；（2）小云查阅资料发现，手握不同的金属棒，检流计的指针会发生偏转是因为我们手上的汗液是电解质，握住不同的金属棒时，手上的汗液便和金属发生了化学反应，使电子在不同种类的金属之间转移，有电荷的定向移动，从而产生了电流。左手握铁棒、右手握铝棒时，由于铝的性质比铁活泼，铝比铁更容易失去电子，电子会通过导线由铝棒传递到铁棒上。左手握铁棒、右手握铜棒时，由于铁的性质比铜活泼，铁比铜更容易失去电子，电子会通过导线由铁棒传递到铜棒上。这两次电子传递方向相反，因此检流计的指针会发生方向相反的偏转。如果实验中小云左手握铝棒，右手握铜棒，你认为检流计的指针应该　   　；（选填“向左偏转”或“向右偏转”）（3）请你简单解释左、右手同时握住相同的金属棒时，检流计指针不偏转的原因是：　   　。15．（11分）如图甲是小华同学探究二力平衡条件时的实验情景。（1）实验中（图甲）选择小卡片的目的是 　   　；（2）当小卡片平衡时，小华将卡片 　   　（选填“翻转”或“旋转”）一个角度，松手后小卡片 　   　（选填“能”或“不能”）平衡，设计此实验步骤的目的是为了探究 　   　；（3）为了验证只有作用在同一物体上的两个力才能平衡，在图甲所示情况下，小华下一步的操作是 　   　；（4）在探究同一问题时，小明将木块放在水平桌面上，设计了如图乙所示的实验，同学们认为小华的实验优于小明的实验，其主要原因是 　   　；A.减少摩擦力对实验结果的影响B.小书片是比较容易获取的材料C.容易让小卡片在水平方向上保持平衡D.小卡片容易扭转（5）小明同学也对同一问题进行了探究，但他在左右支架上装配两个滑轮时没有安装成相同高度，你认为 　   　（选填“能”或“不能”）用小明的装置进行实验。四、计算题（本题共2小题，共34分）16．（16分）如图是某款可用电流表显示拉力大小的测力计原理图，电流表量程为0～0.6A，R0＝4Ω，R1的最大阻值为16Ω，且ab的长度L＝10cm，其阻值与长度成正比。滑片P上端固定在拉杆的O点，当弹簧处于原长时，滑片P位于a端（最右端），此时电流表的示数为0.3A。电源电压保持恒定，P与R1接触良好且不计摩擦，弹簧的电阻忽略不计，发生弹性形变时，弹簧的伸长量x与所受拉力F成正比，即F＝kx（k为常数），题中弹簧的形变都是弹性形变，k＝5000N/m。求：（1）电源电压U；（2）为了保证电路安全，R1接入电路的最小阻值；（3）去掉图中的电流表，用电压表（量程0～3V）与R0并联，利用电压表显示拉力的大小，则电压表所能显示的最大拉力为多少？17．（18分）如图甲所示，广水市徐家河水库风景如画。为了保护库区的环境，环保部门每隔一段时间就水库的水质进行检测。检测人员需要把一个正方体检测仪用钢丝绳匀速放入河水中，如图乙所示。检测仪匀速下降的速度为0.2m/s，正方体检测仪匀速下降时所受浮力及钢丝绳所受拉力随时间变化关系图象如图丙所示，河水的密度为ρ水＝1.0×103kg/m3。求：（1）正方体检测仪的密度；（2）从计时开始，在正方体检测仪匀速下降3s浸入水中时，下表面受到的压强；（3）丙图中力F1的大小。五、综合能力题（本题共2小题，共10分）18．（4分）“蜻蜓点水”是常见的自然现象，某同学在研究蜻蜓运动的过程中，获得一张如图所示的蜻蜓点水的俯视图片。该图片记录了在相等时间内蜻蜓连续三次点水过程中激起的波纹，已知水的传播和蜻蜓的飞行都是匀速运动。根据图中波纹的形状和分布可知蜻蜓当时是向　   　（填“左”或“右”）飞行的，且飞行速度比水波传播的速度　   　（填“大”或“小”）。19．（6分）阅读下列文章，回答问题。天宫上的“毛细” 2022年10月12日，“天宫课堂”第三课开讲。这是中国航天员首次在问天实验舱内进行授课，在微重力环境下的毛细效应实验，我们看到，将不同粗细的上下开口的直管插入液体，不论管子粗细，液体都能上升直至填满整个管子。当把一根与液体“浸润”的管子插入液面时，由于与管壁接触的一圈液体分子受到了被管壁向上拉的力，管中的液体会出现上升。在地球上，液面与器壁接触的位置就会向上弯曲，如图所示。当向上的力量与液柱受到的向下的重力匹敌时液面就不再上升，在微重力环境的空间中，由于没有重力的影响，液面会上升得更高。反之如果把“不浸润”的管子放进液体里，液面会由于毛细效应而下降，在空间站这样微重力的环境中，无论管子插多深，液体都很难进入管内。毛细效应是生活中十分常见的现象，医院里采指尖血用的那根细细的玻璃管就是利用毛细效应把血液吸进管中的。把纸巾的一角放入水中，稍后会发现整张纸巾都会变湿，土壤中的缝隙把深处的地下水吸到浅表处都是源于毛细效应，植物根系吸收的水分通过微管输送到高处也和毛细效应有关。太空探索永无止境，我们要努力学习科学知识，为中国式现代化贡献力量。（1）下列说法中错误的是 　   　（只有一项是最符合题目要求的）A、“浸润”现象中，液面上升的高度与重力有关B．在天宫，将“不浸润”的管子插入液体越深，液体越容易进入管内C．医院里采指尖血用细玻璃管把血液吸进管中利用了毛细效应D．航天器上的热管中利用毛细效应将工作介质从冷凝端移动到蒸发端（2）用玻璃量筒测量水的体积，视线要与水面的 　   　齐平（选填“向下凹的底”或“向上凸的顶”），这是 　   　现象（选填“浸润”或“不浸润”）。六、附加题（本题共2小题，共20分）20．（10分）某工厂每天都派小汽车接总工程师上班。每天早晨小汽车从工厂出发，7：00按时到达总工程师家，然后马上回程。有一天，汽车在路上因故障原因导致7：10时车还未到达总工程师家，于是总工程师步行出了家门。走了一段时间后遇到了前来接他的汽车，他上车后，汽车立即掉头继续前进。进入单位大门时，他发现比平时迟到20分钟。已知汽车的速度是工程师步行速度的6倍，则工程师步行时间为 　   　min，汽车在路上因故障耽误的时间为 　   　min。21．（10分）阻值相等的三个电阻R和R1、R2、R3组成如图所示的电路，且R1＝R2＝R3，若电阻R1两端的电压为20V，电阻R3两端的电压为4V，则电阻R2两端的电压为　   　。
广东省江门市蓬江区2022-2023学年九年级（上）月考物理试卷参考答案一、单项选择题（本大题共10小题，每小题3分，共30分。在每小题列出的四个选项中，只有一个是正确的）1．A    2．D   3．B   4．D   5．A   6．D   7．B   8．A   9．C   10．B二、作图题（每题3分，共9分）11．解：光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据反射定律，在过入射点在法线面画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变。如图所示：。12．解：根据杠杆平衡条件，要想动力最小，动力臂就要最大，因为支点是O点，当力作用在A点，OA为力臂时，力臂最长、动力最小，连接OA，动力F应与OA垂直斜向下，如图所示：13．解：电源开关S1闭合后，只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明三个开关是相互影响的，所以三个开关是串联的，如图所示：三、实验题（本大题2小题，共17分）14．（6分）答案为：（1）金属种类；（2）向左偏转；（3）不发生化学反应，没有电荷发生定向移动。15．（11分）答案为：（1）不考虑重力对实验的影响；（2）旋转；不能；不在同一直线上的两个力能否平衡；（3）将卡片从中间剪开；（4）A；（5）能。四、计算题（本题共2小题，共34分）16．（16分）答案为：（1）电源电压是6V；（2）为了保证电路安全，R1接入电路的最小阻值是6Ω；（3）电压表所能显示的最大拉力为375N。17．（18分）答案为：（1）正方体检测仪的密度为1.5×103kg/m3；（2）从计时开始，在正方体检测仪匀速下降3s浸入水中时，下表面受到的压强为4×103Pa；（3）丙图中力F1的大小为40N。五、综合能力题（本题共2小题，共10分）18．（4分）答案为：左；大。19．（6分）答案为：（1）B；（2）向下凹的底；浸润。六、附加题（本题共2小题，共20分）20．（10分）答案为：12；24。21．（10分）答案为：8V。
