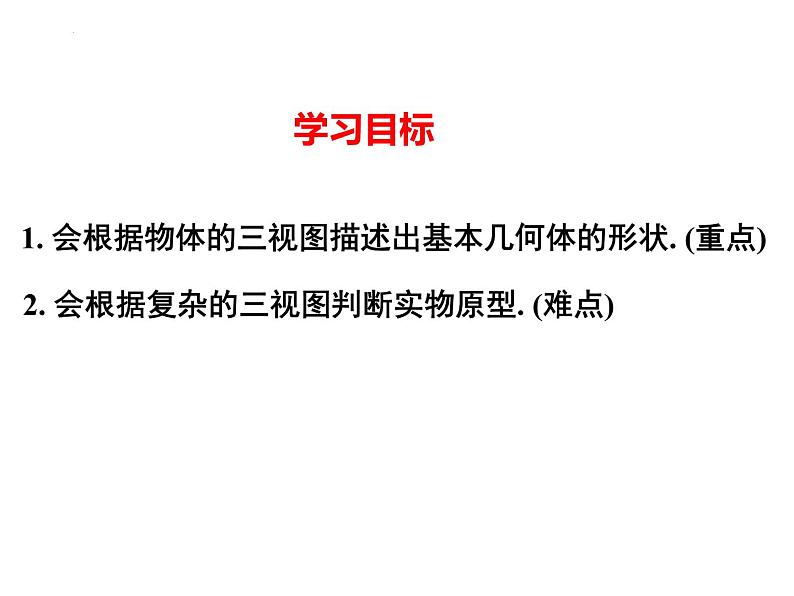

1. 会根据物体的三视图描述出基本几何体的形状. (重点)2. 会根据复杂的三视图判断实物原型. (难点)

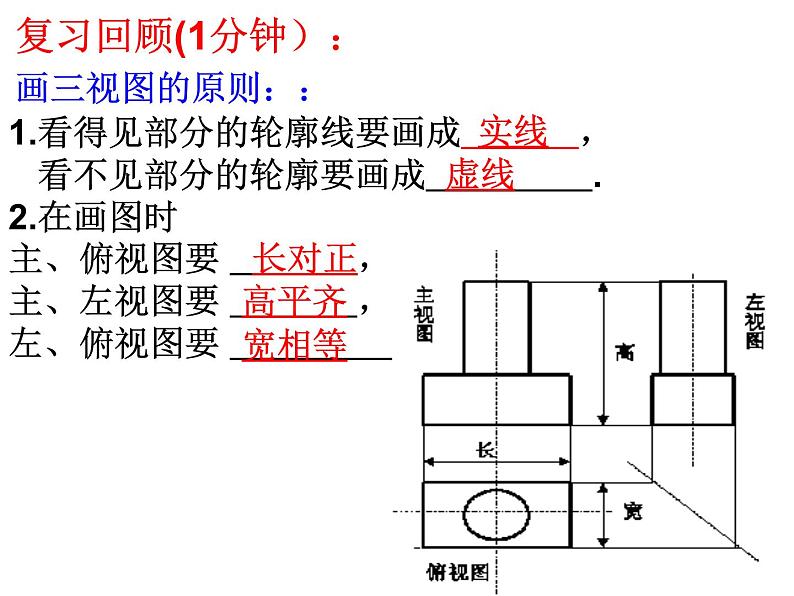

1.看得见部分的轮廓线要画成 ， 看不见部分的轮廓要画成 .2.在画图时
主、俯视图要 ，主、左视图要 ，左、俯视图要 .

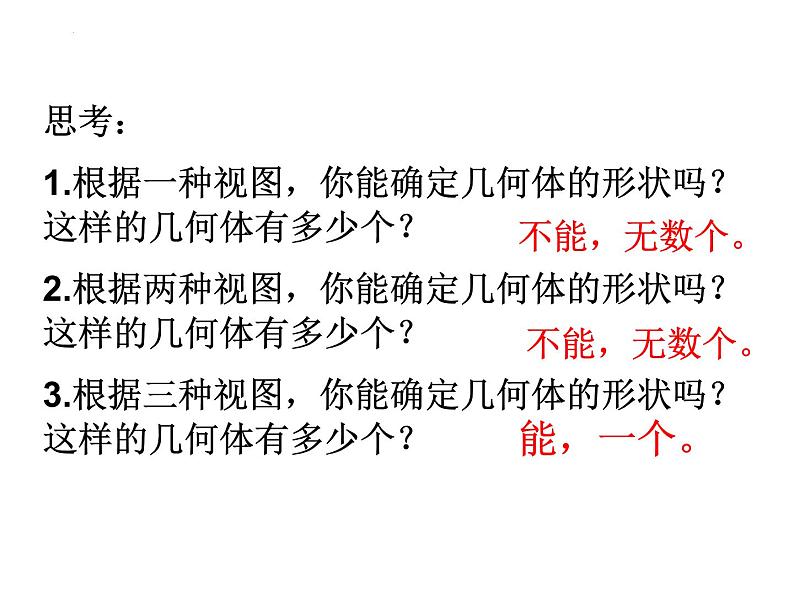

思考：1.根据一种视图，你能确定几何体的形状吗？这样的几何体有多少个？2.根据两种视图，你能确定几何体的形状吗？这样的几何体有多少个？3.根据三种视图，你能确定几何体的形状吗？这样的几何体有多少个？

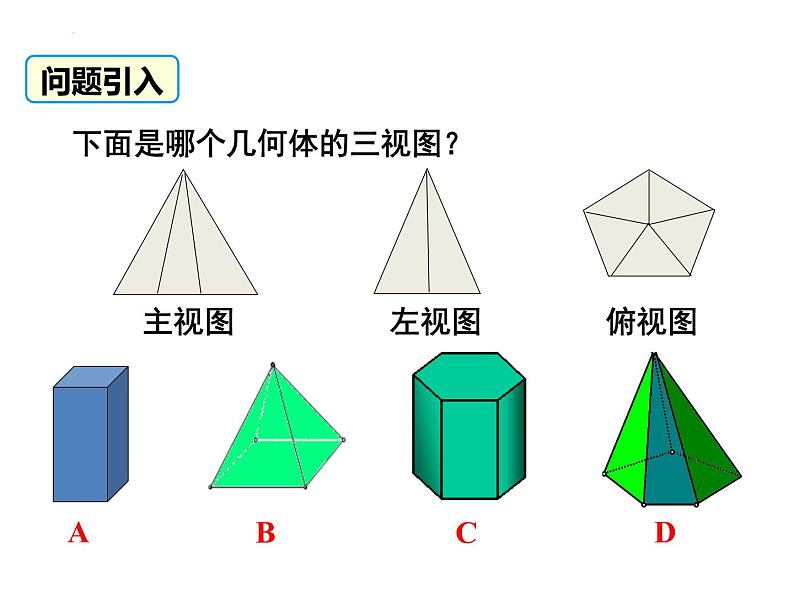

下面是哪个几何体的三视图？
主视图 左视图 俯视图

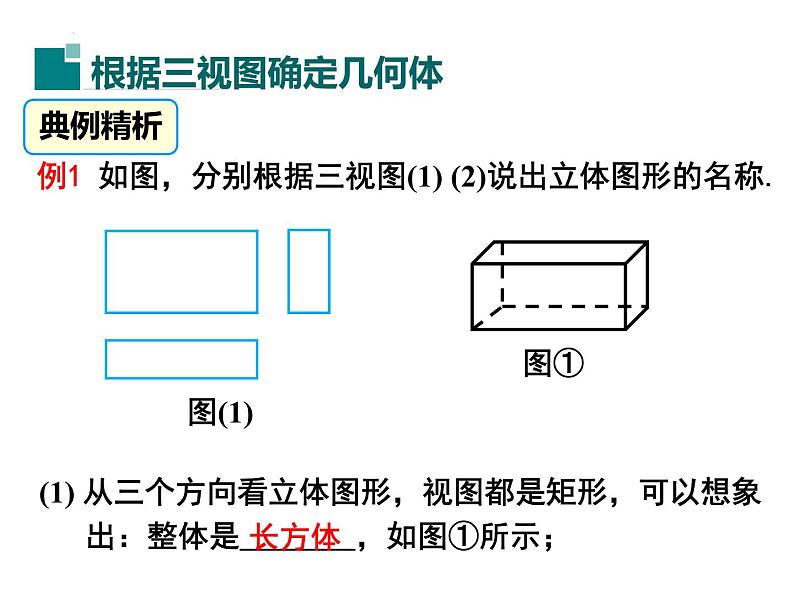

例1 如图，分别根据三视图(1) (2)说出立体图形的名称.
(1) 从三个方向看立体图形，视图都是矩形，可以想象 出：整体是 ，如图①所示；

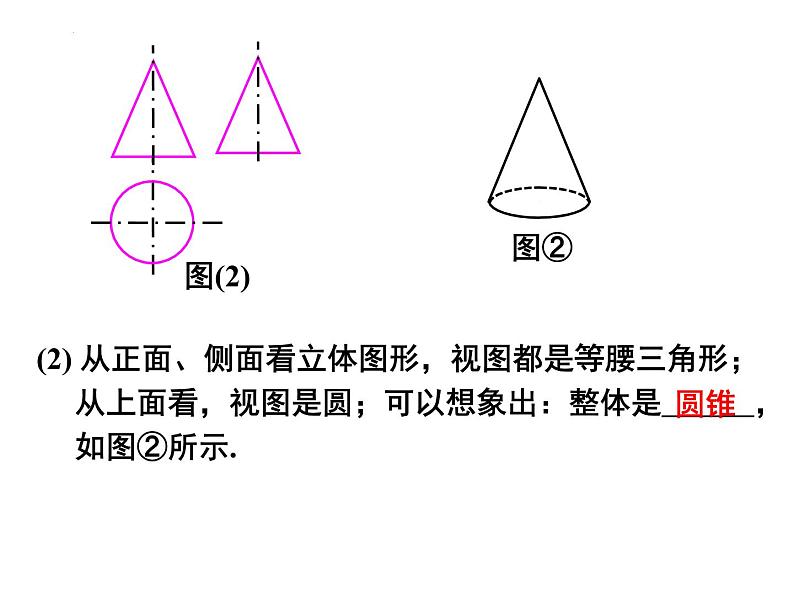

(2) 从正面、侧面看立体图形，视图都是等腰三角形； 从上面看，视图是圆；可以想象出：整体是 ， 如图②所示.

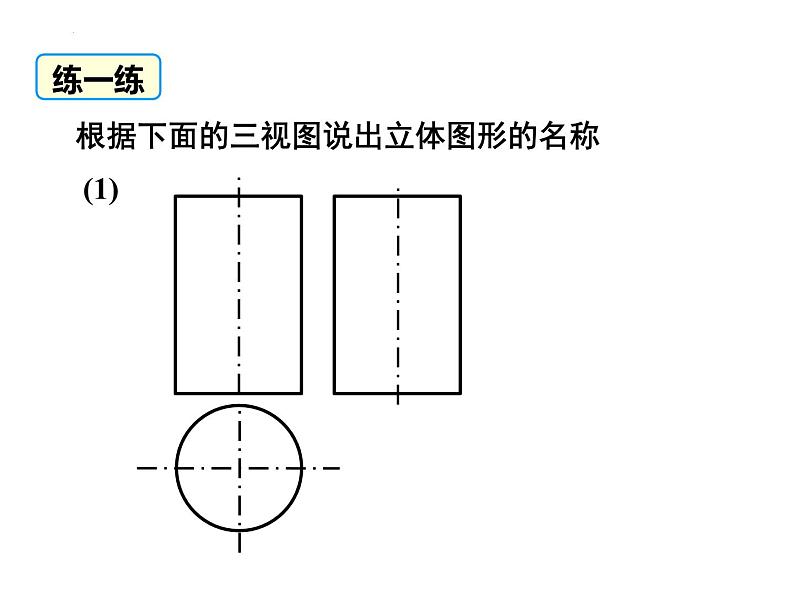

根据下面的三视图说出立体图形的名称 (1)
方法总结：三视图除了与立体图形的形状有关外，还与立体图形的摆放位置有关，故由图想物，先根据三视图确定物体的形状，再确定物体的摆放位置.
例2 根据物体的三视图描述物体的形状.
解：物体是正五棱柱形状的，如图所示.
根据下列物体的三视图，填出几何体的名称：(1) 如图①所示的几何体是__________；(2) 如图②所示的几何体是_________.
例3 请根据下面提供的三视图，画出几何图形.
1. 一个几何体的三视图如图所示，则这个几何体是 ( )
A．四棱锥 B．四棱柱C．三棱锥 D．三棱柱
2. 下列三视图所对应的实物图是 ( )
4. 在一仓库里堆放着若干相同的正方体货箱，仓库管 理员将这堆货箱的三视图画了出来. 如下图所示， 则这堆正方体货箱共有 箱.
3.一个几何体的三个视图都相同, 则这个几何体是 。
5.下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.
6.根据下面三视图建造的建筑物是什么样子的？共有几层？一共需要多少个小正方体。
解：有3层，共需11个小正方形。
