专题17 磁场-最新高考高三一模物理试题汇编

2021年高考高三一模物理试题汇编

专题17 磁场

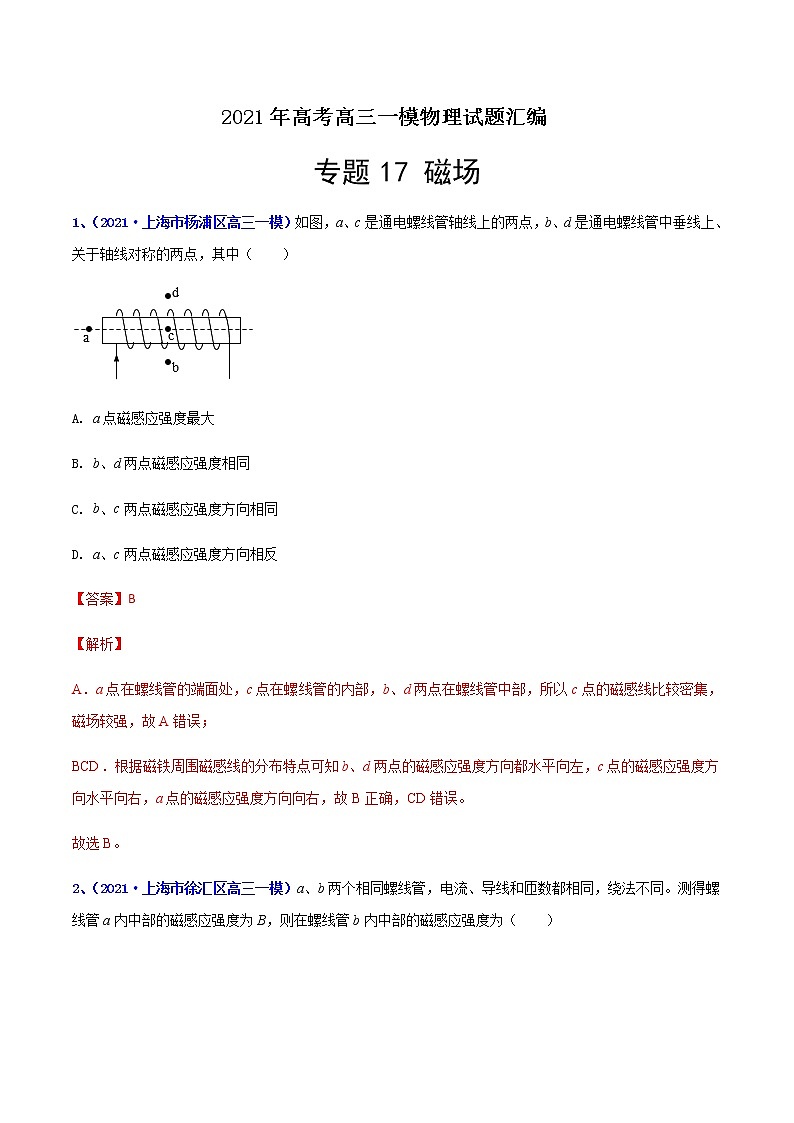

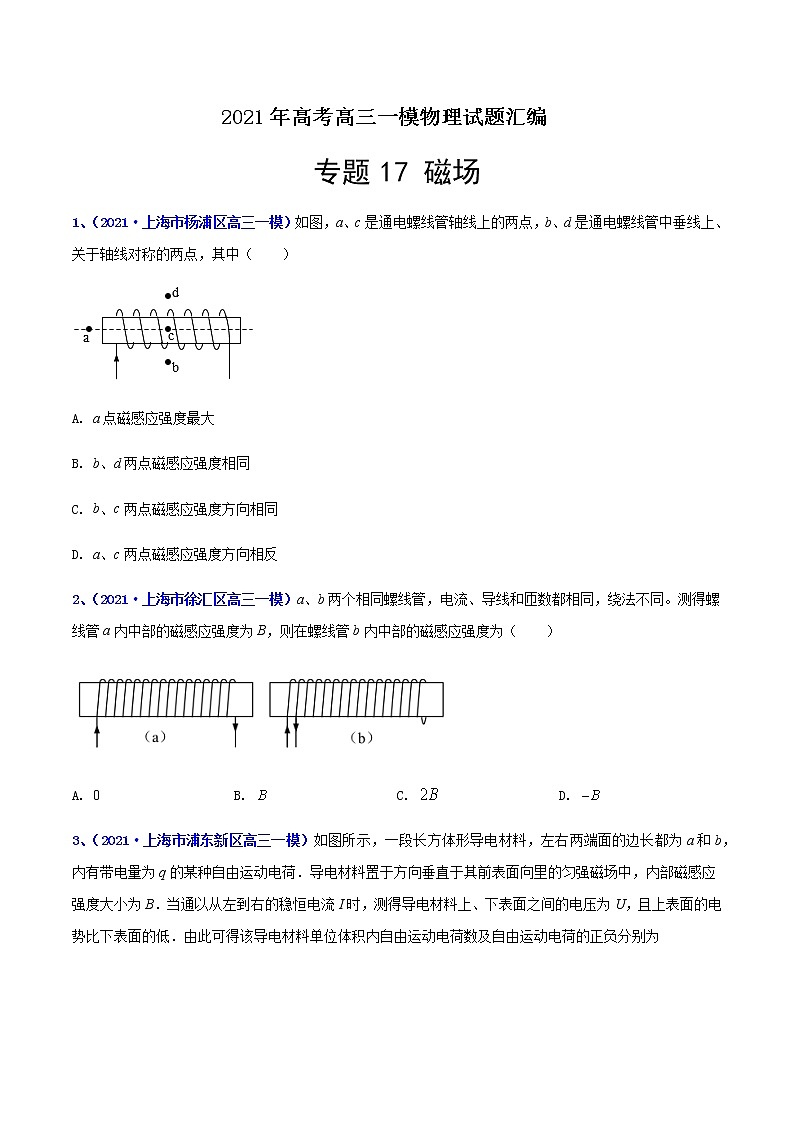

1、（2021·上海市杨浦区高三一模）如图，a、c是通电螺线管轴线上的两点，b、d是通电螺线管中垂线上、关于轴线对称的两点，其中（　　）

A. a点磁感应强度最大

B. b、d两点磁感应强度相同

C. b、c两点磁感应强度方向相同

D. a、c两点磁感应强度方向相反

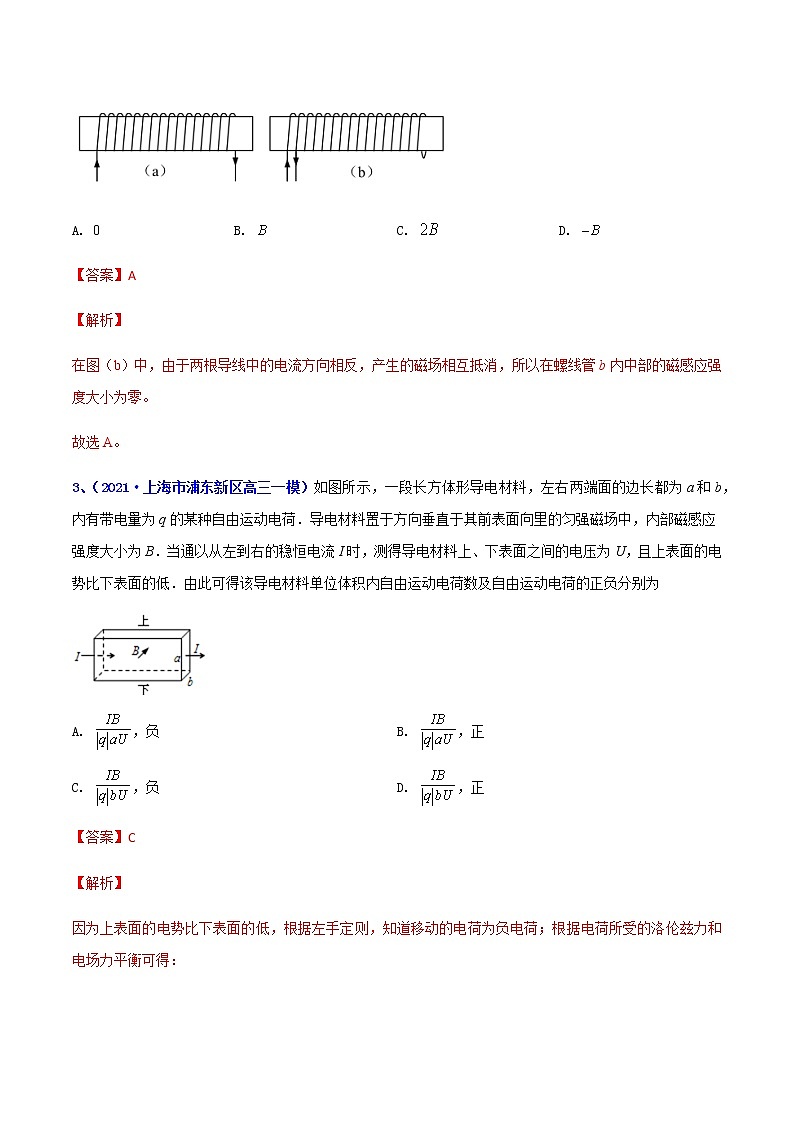

2、（2021·上海市徐汇区高三一模）a、b两个相同螺线管，电流、导线和匝数都相同，绕法不同。测得螺线管a内中部的磁感应强度为B，则在螺线管b内中部的磁感应强度为（　　）

A. 0 B.  C.  D.

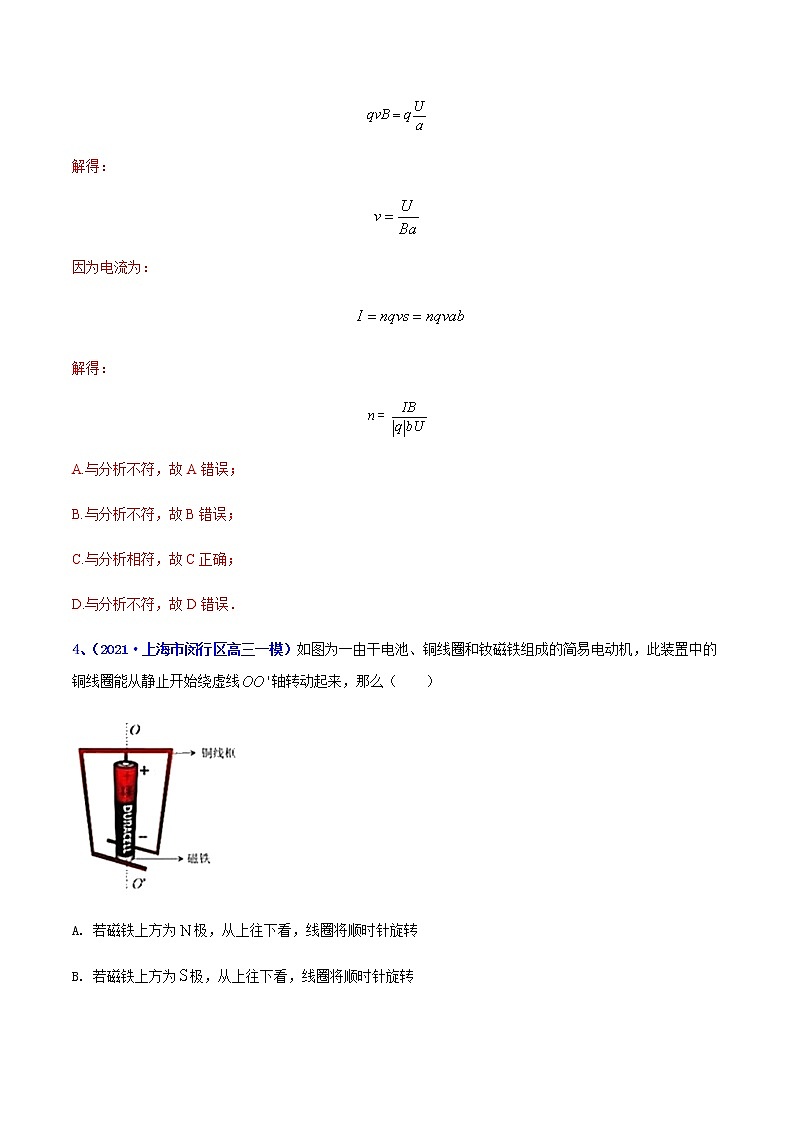

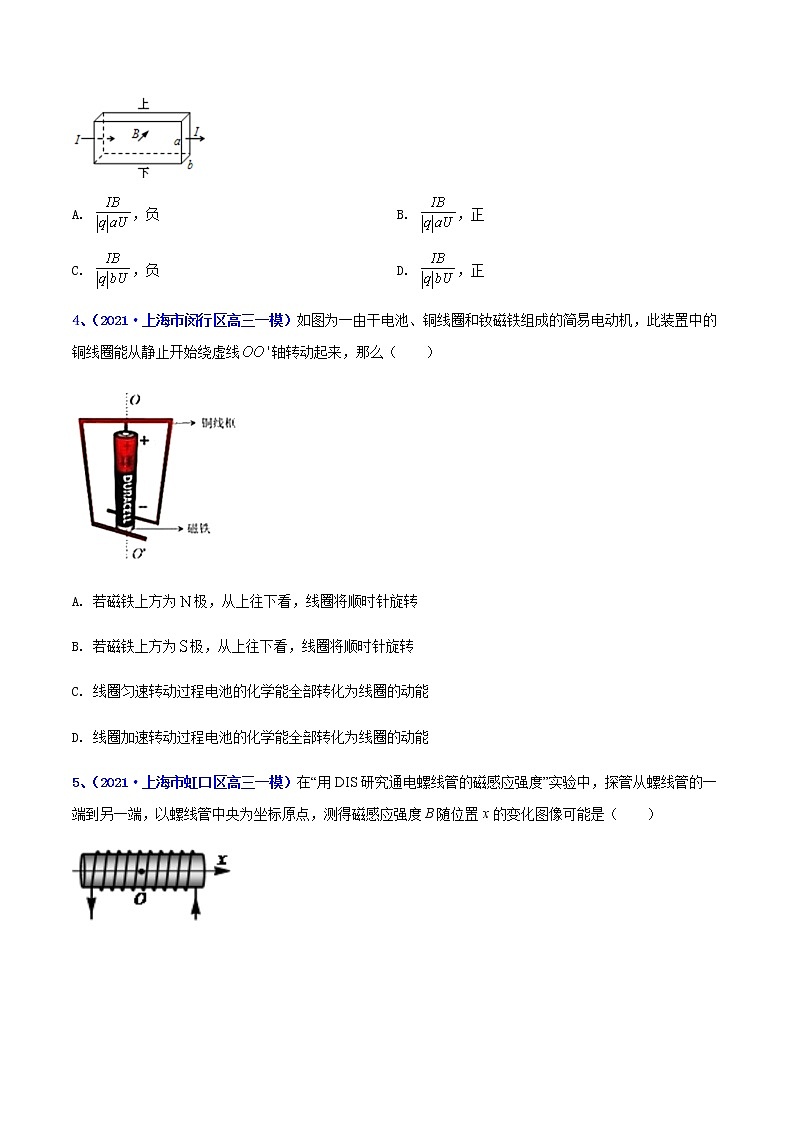

3、（2021·上海市浦东新区高三一模）如图所示，一段长方体形导电材料，左右两端面的边长都为a和b，内有带电量为q的某种自由运动电荷．导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为B．当通以从左到右的稳恒电流I时，测得导电材料上、下表面之间的电压为U，且上表面的电势比下表面的低．由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负分别为

A. ，负 B. ，正

C. ，负 D. ，正

4、（2021·上海市闵行区高三一模）如图为一由干电池、铜线圈和钕磁铁组成的简易电动机，此装置中的铜线圈能从静止开始绕虚线轴转动起来，那么（　　）

A. 若磁铁上方为极，从上往下看，线圈将顺时针旋转

B. 若磁铁上方为极，从上往下看，线圈将顺时针旋转

C. 线圈匀速转动过程电池的化学能全部转化为线圈的动能

D. 线圈加速转动过程电池的化学能全部转化为线圈的动能

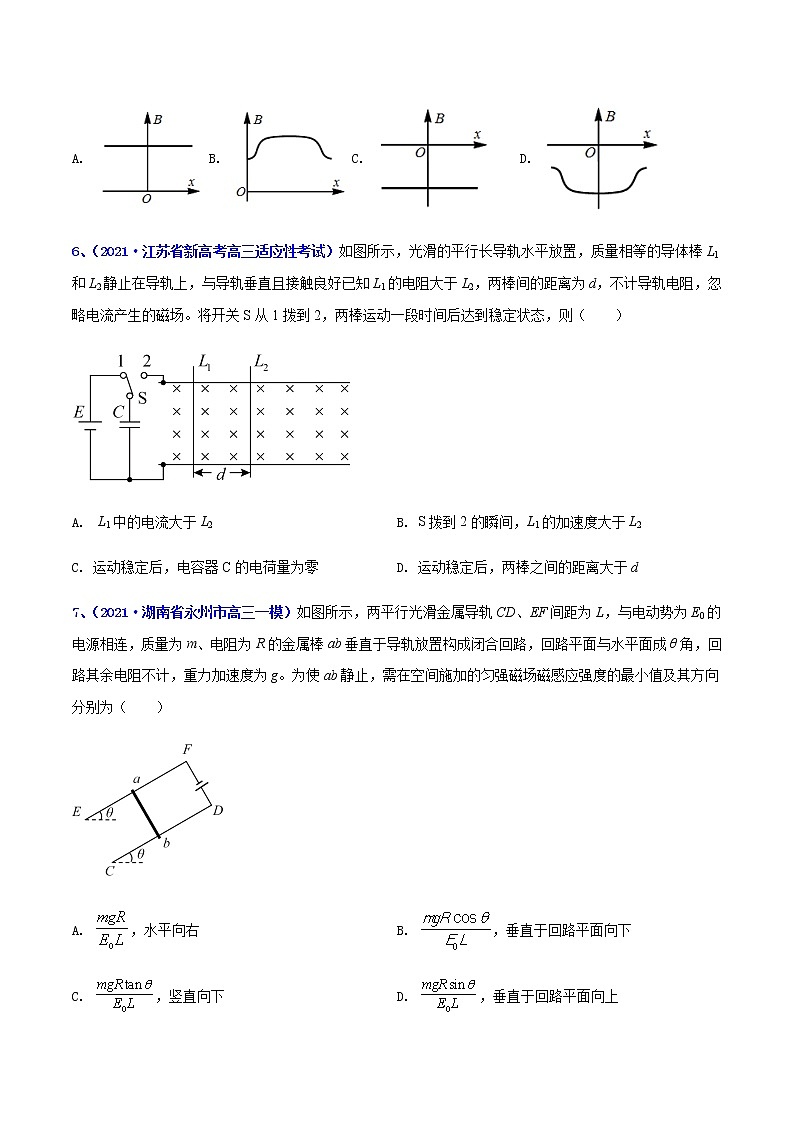

5、（2021·上海市虹口区高三一模）在“用DIS研究通电螺线管的磁感应强度”实验中，探管从螺线管的一端到另一端，以螺线管中央为坐标原点，测得磁感应强度B随位置x的变化图像可能是（　　）

A. B. C.  D.

6、（2021·江苏省新高考高三适应性考试）如图所示，光滑的平行长导轨水平放置，质量相等的导体棒L1和L2静止在导轨上，与导轨垂直且接触良好已知L1的电阻大于L2，两棒间的距离为d，不计导轨电阻，忽略电流产生的磁场。将开关S从1拨到2，两棒运动一段时间后达到稳定状态，则（　　）

A.  L1中的电流大于L2 B. S拨到2的瞬间，L1的加速度大于L2

C. 运动稳定后，电容器C的电荷量为零 D. 运动稳定后，两棒之间的距离大于d

7、（2021·湖南省永州市高三一模）如图所示，两平行光滑金属导轨CD、EF间距为L，与电动势为E0的电源相连，质量为m、电阻为R的金属棒ab垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计，重力加速度为g。为使ab静止，需在空间施加的匀强磁场磁感应强度的最小值及其方向分别为（　　）

A. ，水平向右 B. ，垂直于回路平面向下

C. ，竖直向下 D. ，垂直于回路平面向上

8、（2021·广东省潮州市高三第一次质检）如图所示，两根平行固定放置的长直导线a和b载有大小、方向均相同的电流，a受到的磁场力大小为F，当加入一与导线所在平面垂直纸面向外的匀强磁场后，a受到的磁场力大小变为3F，则此时b受到的磁场力大小为（　　）

A. F B. 2F C. 3F D. 4F

9、（2021·广东省潮州市高三第一次质检）如图为洛伦兹力演示仪的结构图。励磁线圈产生的匀强磁场方向垂直纸面向外，电子束由电子枪产生，其速度方向与磁场方向垂直。电子速度大小可通过电子枪的加速电压来控制，磁场强弱可通过励磁线圈的电流来调节。下列说法正确的是（　　）

A. 电子在电子枪里做匀速直线运动

B. 电子磁场里做匀速圆周运动

C. 增大励磁线圈的电流，磁场将变弱

D. 仅增大励磁线圈的电流，电子做圆周运动的周期将变大

10、（2021·福建省宁德市高三第一次质检）特高压直流输电是国家重点能源工程。如图所示为特高压直流输电塔仰视图，两根等高、相互平行的水平长直导线分别通有方向相同的电流和，。a、b、c三点连线与两根导线等高并垂直，b点位于两根导线间的中点，a、c两点与b点距离相等，d点位于b点正下方。不考虑地磁场的影响，则（　　）

A. a点处的磁感应强度方向竖直向上 B. b点处的磁感应强度大小为零

C. c点处的磁感应强度方向竖直向上 D. d点处的磁感应强度大小为零

11、（2021·福建省宁德市高三第一次质检）如图所示，一个静止的质量为m、带电荷量为q的粒子（不计重力），经电压U加速后垂直进入磁感应强度为B的匀强磁场，粒子在磁场中转半个圆周后打在P点，测出OP距离为x，下列x-U图像可能正确的是（　　）

A. B. C.  D.

12、（2021·安徽省芜湖市高三第一次质检）如图所示，仅在x≥0，y≥0的空间中存在垂直xOy平面向里的匀强磁场，磁感应强度的大小为B，在x轴上有一粒子源P，到坐标原点的距离为L，可垂直于磁场沿着与x轴成30°角的方向发射速率不同的相同粒子，粒子质量为m、带电荷量为＋q，不计重力的影响，则下列有关说法中正确的是（　　）

A. 当粒子速率v=时，粒子将垂直于y轴射出

B. 粒子从x轴上射出的位置坐标可能是

C. 粒子在磁场中运动的时间可能小于

D. 粒子在磁场中运动的时间可能为

13、（2021·上海市虹口区高三一模）如图，三块完全相同的磁铁A、B、C套在固定的光滑竖直杆上，相邻磁铁间同名磁极相对。平衡后A、B均悬浮在空中，C在桌面上，则相邻两块磁铁间的距离h1______h2（选填“>”、“<”或“=”）。若缓慢下压磁铁A，则磁铁之间因为相互作用力而具有的势能将_____（选填“增大”、“减小”或“不变”）。

 14、（2021·上海市松江区高三一模）如图所示，一块蹄形磁铁放在水平台秤上，金属棒AB固定在两个磁极之间。当AB中通入电流时，台秤示数减小。则AB棒所受安培力的方向为__________，电流的方向为__________。

15、（2021·上海市闵行区高三一模）如图，逆时针环形电流外有一被扩张的软金属弹簧圈，当其由环形电流外侧收缩到内侧虚线位置过程中，弹簧圈内的磁通量大小变化情况为__________；弹簧圈所受安培力的方向沿半径_____________。

（2021·上海市长宁区高三一模）电磁炮的主要结构原理如图所示。假设某电磁炮能把的弹体（包括金属杆的质量）由静止加速到。已知轨道宽，长，通过的电流为，则轨道间所加的匀强磁场的磁感应强度________，磁场力的最大功率________（轨道摩擦不计）。

17、（2021·上海市奉贤区高三一模）磁通量是描述穿过___________面积的磁感线的多少。某同学说：若某处磁感线越密，则磁通量就越大。你认为该同学的说法是否正确？ ___________（需要简要说明理由）。
