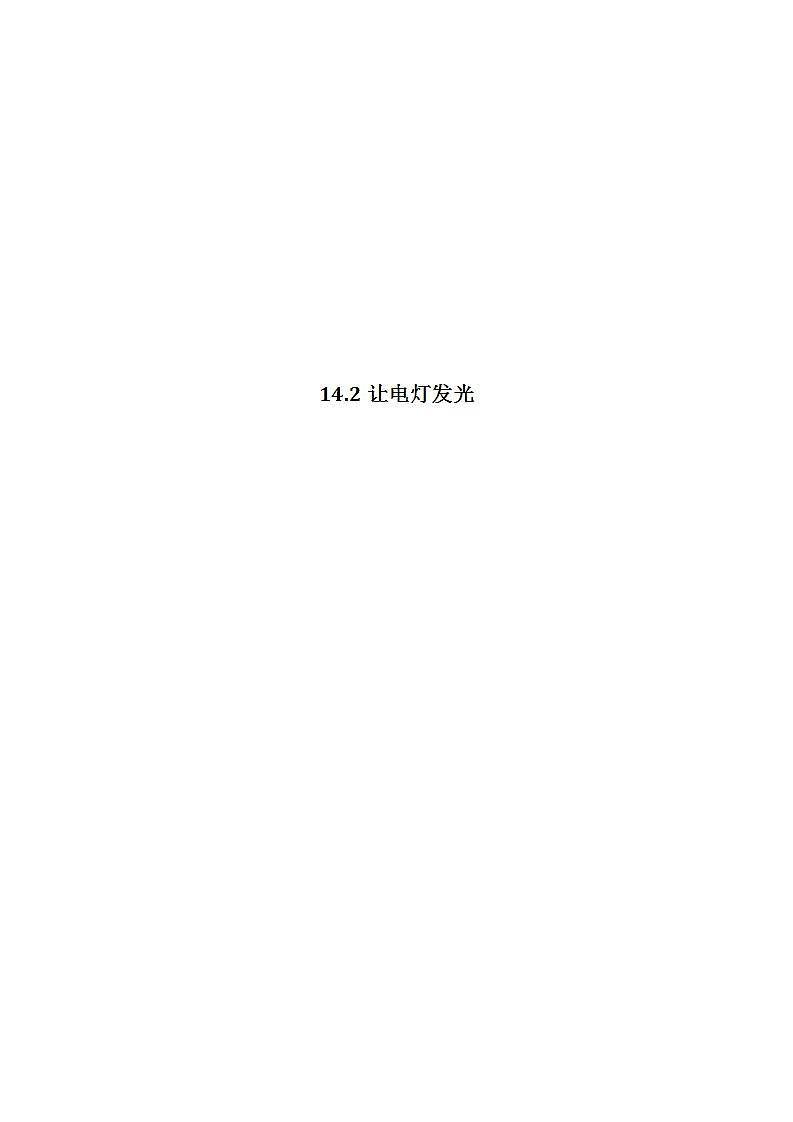

14.2让电灯发光

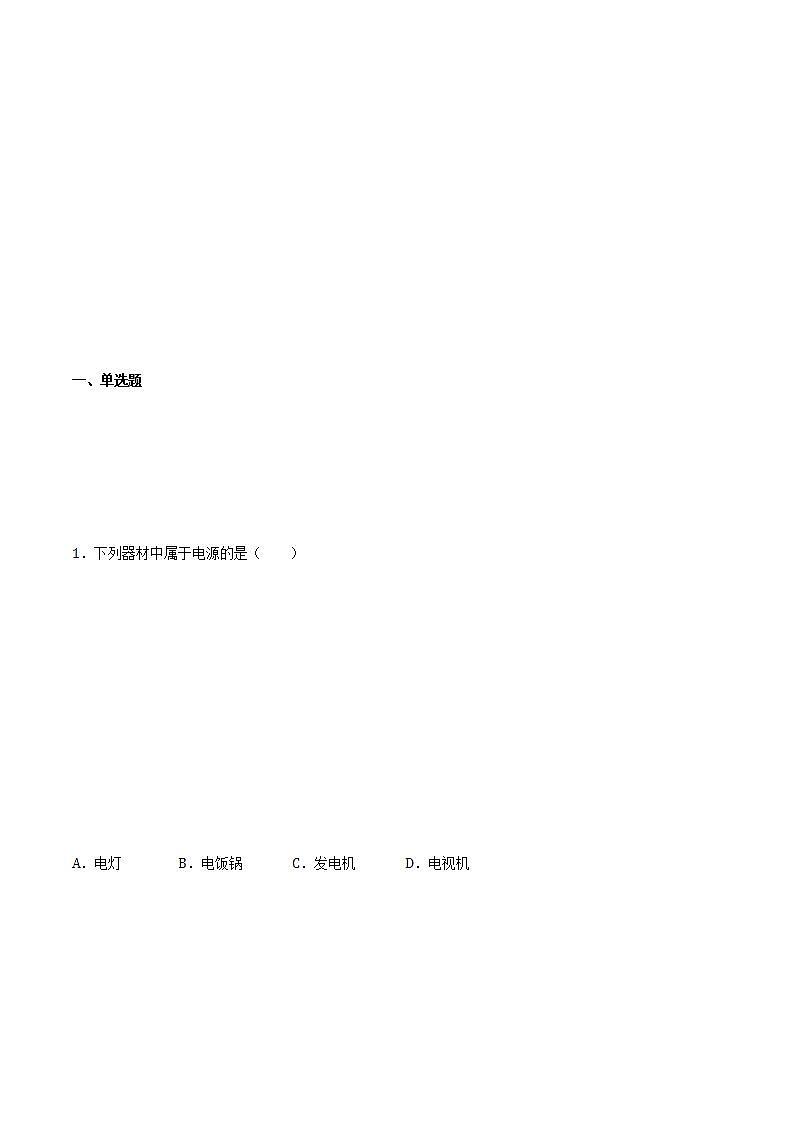

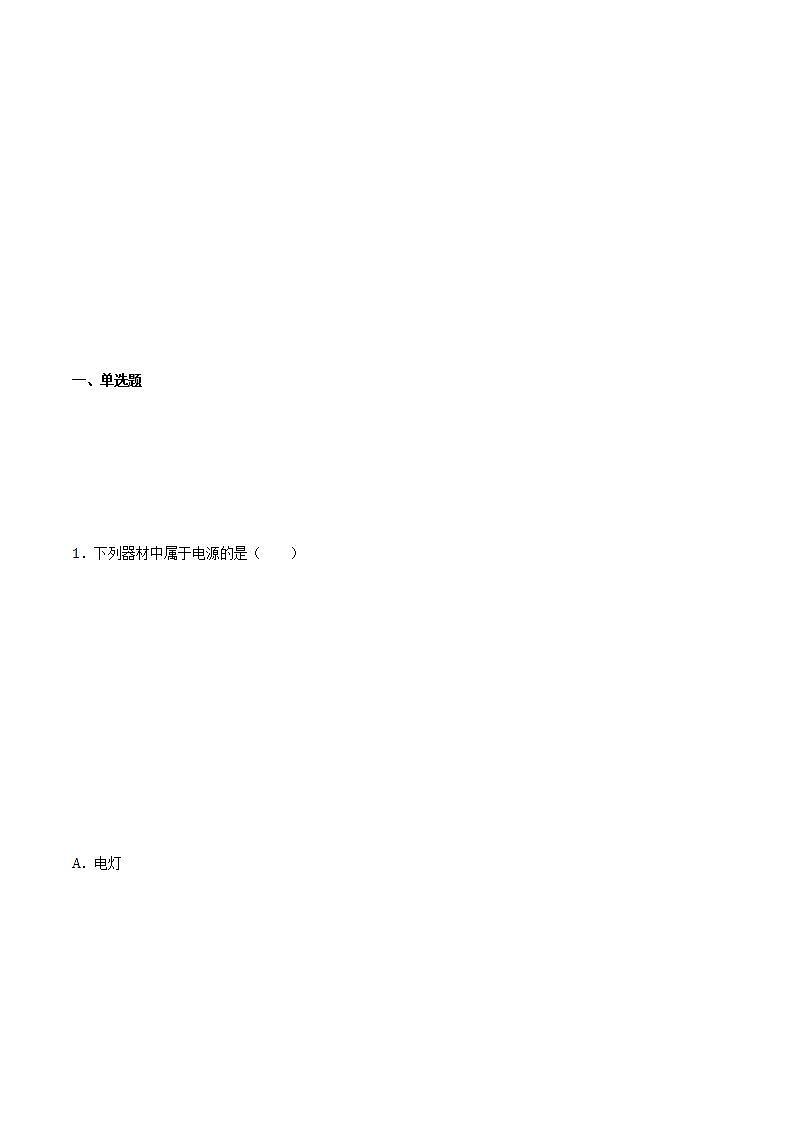

一、单选题

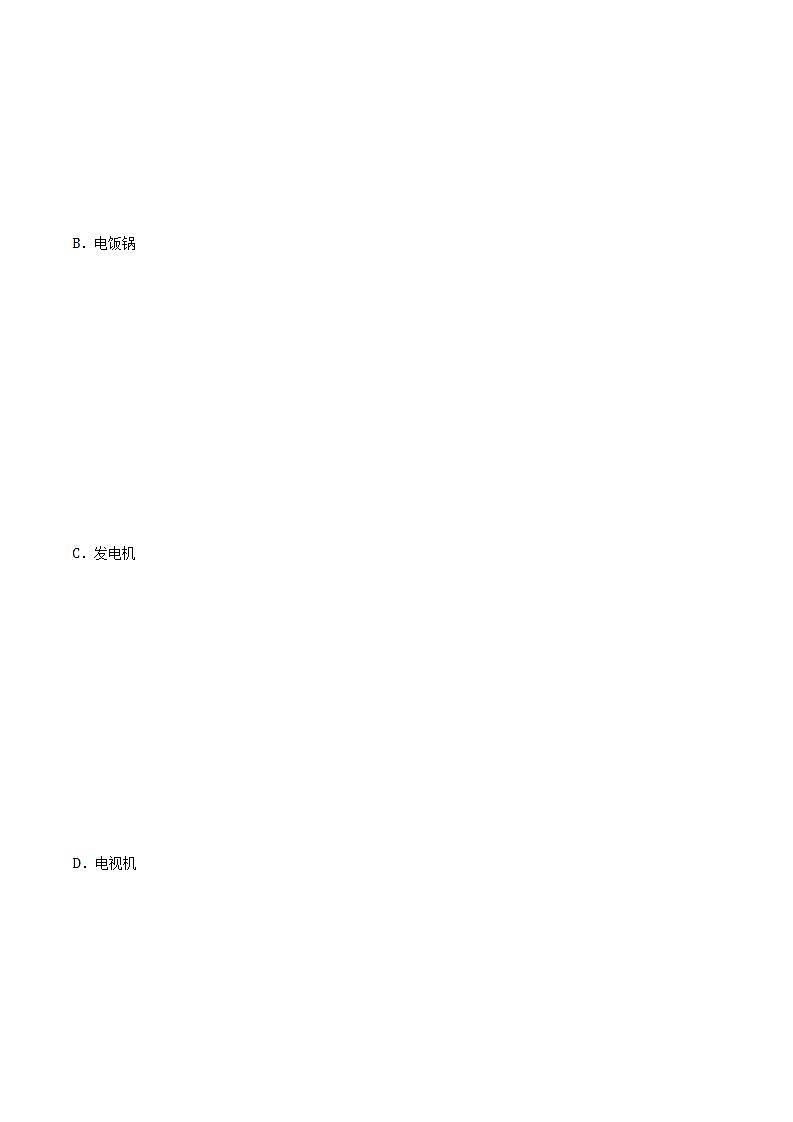

1．下列器材中属于电源的是（    ）

A．电灯

B．电饭锅

C．发电机

D．电视机

【答案】C

【解析】电灯、电饭锅、电视机是消耗电能的，是用电器，发电机把其他形式的能转化为电能，是电源.

A. 电灯与分析不符，故A项错误；

B. 电饭锅与分析不符，故B项错误；

C. 发电机与分析相符，故C项正确；

D. 电视机与分析不符，故D项错误．

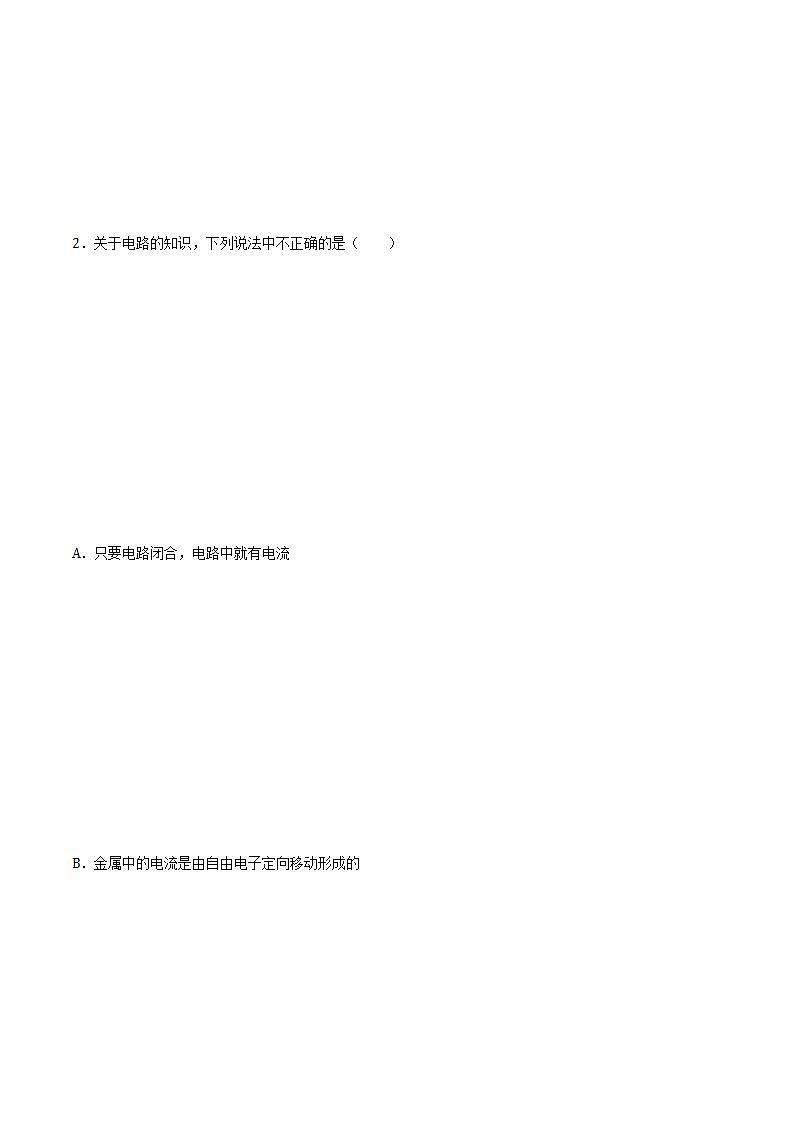

2．关于电路的知识，下列说法中不正确的是（　　）

A．只要电路闭合，电路中就有电流

B．金属中的电流是由自由电子定向移动形成的

C．在电路中，电源是把其他形式的能转化为电能的装置

D．一般的电路是由电源、用电器、开关和导线组成的

【答案】A

【解析】A．电路闭合，且有电源，电路中就有电流，故A不正确但符合题意；

B．自由电子是负电荷，故金属中的电流是由自由电子定向移动形成的，故B正确但不符合题意；

C．在电路中，电源是把其它形式能转化为电能的装置，故C正确但不符合题意；

D．一般的电路是由电源、用电器、开关和导线组成的，故D正确但不符合题意。

故选A。

3．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的

A．开关 B．导线 C．电源 D．发声器

【答案】A

【解析】香蕉拿下来，小猴子发出声音，说明电路是接通的；香蕉放上去，小猴子停止发声，说明电路是断开的；香蕉起到了通断电路的作用，所以相当于电路中的开关，故应选A．

4．关于连接电路的顺序和必须采取的措施，下列说法中正确的是(        )

A．必须是从电源正极开始，依次接好各电路元件

B．必须是从电源负极开始，依次接好各电路元件

C．在连接电路的过程中，开关应该闭合

D．在连接电路的过程中，开关必须断开

【答案】D

【解析】连接电路时，既可以从电源正极开始依次连接好电路元件，也可以从电源负极开始依次连接好电路元件，故A、B错误；为保证电路安全，连接电路过程中，开关必须断开，故C错误D正确；

5．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池（　　）

A．相当于电路中的电源，电能转化为化学能

B．相当于电路中的用电器，电能转化为化学能

C．相当于电路中的电源，化学能转化为电能

D．相当于电路中的用电器，化学能转化为电能

【答案】B

【解析】在充电过程中，该手机电池在消耗便携式充电器的电能，那么该电池相当于电路中的用电器，把电能转化为电池的化学能，故选B。

6．如图所示，闭合开关后，灯泡能发光的电路是（　　）

A． B． C． D．

【答案】C

【解析】A．电路中没有电源，闭合开关，灯泡不发光，故A不符合题意；

B．灯泡没有接入电路，开关闭合后，形成电源短路，电源会被烧坏，灯泡不发光，故B不符合题意；

C．开关闭合后，为灯泡的基本电路，灯泡能发光，故C符合题意；

D．开关闭合后，会造成电源短路，烧坏电源，灯泡不能发光，故D不符合题意。

故选C。

7．如图所示的电路中，灯泡能发光的电路是（  ）

A． B．

C． D．

【答案】C

【解析】A．闭合开关后，电流没有经过灯泡，同时造成电源短路，是错误的连接，灯泡不发光，不符合题意；

B．由图知，电池并没有接入电路，闭合开关后，电流没有经灯泡形成一个完整的闭合回路，灯泡不发光，不符合题意；

C．闭合开关后，各元件依次连接，形成通路，小灯泡可以发光，符合题意；

D．闭合开关后，灯泡被短路，同时造成电源短路，同样是错误的连接，灯泡不发光，不符合题意．

8．如图所示，下列说法正确的是（　　）

A．电源上端是正极

B．金属导线中发生定向移动的电荷是正电荷

C．灯泡发光时，电源将电能转化为化学能

D．灯泡发光说明电路中有电流

【答案】D

【解析】A．电源的内部，自由电子向上运动，说明电流方向向下，所以电源的上端是负极，故A错误；

B．金属导线中发生定向移动的是自由电子（负电荷），故B错误；

C．灯泡发光时，电源提供电能，即电源将化学能转化为电能，故C错误；

D．一定强度的电流通过灯泡时，灯泡会发光，所以灯泡发光说明电路中有电流，故D正确。

9．如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是（　　）

​

A．实验时干电池的正极与负极相连           B．用普通纸代替铝箔纸也能燃烧

C．实验中铝箔纸没有发生化学变化         D．该实验能说明短路带来的危害

【答案】D

【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源。根据题意知道，将一张细条状铝箔纸的两端分别压在干电池的正负极，即干电池的正极与负极通过铝箔纸连接在一起，故A错误；普通纸是绝缘体，所以此实验普通纸代替铝箔纸不能燃烧，故B错误；铝箔纸发热并燃烧，发生的是化学变化，故C错误；铝箔纸是导体，用它把电源正负极连接，由于电流热效应而发热，短路由于电流过大也会产生过多热，故D正确，故选D。

10．小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（　　）

A．甲灯泡断路 B．乙灯泡断路 C．甲乙灯泡都断路 D．电源坏了

【答案】B

【解析】由电路图知，甲乙两灯泡串联，闭合开关后发现，甲乙两灯泡不亮，说明电路处于断路状态；用一根导直接连在甲灯泡两端，此时甲乙灯泡仍不亮，说明甲灯泡之外的电路处于断路状态；用一根导直接连在乙灯泡两端，此时发现甲灯了起来，说明此时已经通路；所以，断路故障在乙灯泡上，即乙灯泡断路。

故选B。

二、填空题

11．不论电路是简单的还是复杂的，组成电路总离不开________ 、_________、_________和_________这四种元件．在电路中提供电能的是________ ，消耗电能的是_________ ， 输送电能的是________  ， 控制电能输送的是________

【答案】电源     开关    导线    用电器    电源    用电器    导线    开关

【分析】

电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，缺少或不完整都会影响电路的正常工作．

【解析】

电路的组成包括电源，用电器，开关，导线．

电源是提供电能的装置，用电器是用电来工作的装备，开关是用来控制电路通、断的装置，导线是将电源、用电器、开关连接起来构成电路，是输送电能的元件．

故答案为电源；开关；导线；用电器；电源；用电器；导线；开关．

【点睛】

本题考查电路的组成，记住电路的组成部分和各部分的作用是解题的关键．

12．用符号表示电路连接情况的图叫做________。

【答案】电路图

【分析】

电路图是指用规定的符号把电路连接起来的图，画电路图时要用规定的符号来代表电路中的各种元件。

【解析】

用规定的符号将电路的连接情况表示出来的图形，叫做电路图。

13．下列器件中,属于电源的有________;属于用电器的有________.(填字母代号)

A电冰箱   B 蓄电池   C 日光灯     D 太阳能电池    E 正在充电的手机电池    F电视机       G发电机    H 电动机

【答案】BDG    ACEFH

【解析】能够提供电能的装置有：蓄电池，太阳能电池，发电机；在电路中消耗电能的有：电冰箱，目光灯，正在充电的手机电池，电视机，电动机．

点睛：根据电路中各元件的作用，即电源为电路提供电压，用电器是消耗电能的．

14．连接电路时，电键要与所控制的用电器______联，而且电键应____，以防止因电路接错而损坏实验器材．

【答案】串    断开

【解析】(1)控制电路元件的电键在使用时，应与用电器串联；(2)保护电路的电键，在连接电路时应断开．

【点睛】

（1）电键是控制电路通断的电路元件，使用时应与被控制电路元件串联；（2）为防止连接最后一根导线时，电路中电流过大烧坏用电器，连接电路时应断开．

15．电路图是指用__________来表示电路连接的图．常用的元件符号，如代表__________，代表__________，代表__________，代表__________，代表__________．

【答案】符号    灯泡    电动机    电阻    开关    电池

【解析】电路图是指用符号来表示电路连接的图．

常用的元件符号，如代表灯泡，代表电动机，代表电阻，代表开关，代表电池．

16．指出下列电路图的错误：

① ________                ②________           ③________

【答案】没有电源    电池连接错误    电源短路

【解析】电路的四个基本组成部分是：电源、开关、用电器和导线；由图知道①中的错误是：没有电源；②中的错误是：电池连接错误，电池应串联使用；③中的错误是：当开关闭合时将短路，电流经开关直接将电源两极相连形成短路，烧毁电源，是不允许的．

【点睛】

本题考查了电路的组成和电路的三种状态，其中电源短路是指电源两极不经过用电器直接连通的电路，会烧坏电源，是不允许的．

17．如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。

【答案】开路    通路

【解析】电路中开关是断开的，故此时是处于开路状态；由于当开关闭合时，小灯泡中有电流通过，所以电路是处于通路状态，小灯泡会发光。

18．如下图所示，两个水果电池组成的“电池组”点亮了发光二极管，这个“电池组”在工作时将___能转化为___能．已知发光二极管具有单向导电的性质，电流只能从它的正极流进从负极流出（如图），则A、B、C、D这四个金属片中相当于电池正极的两金属片是___．

【答案】化学    电    B 和 D

【解析】根据题意知道，水果电池工作时，将消耗化学能，产生电能，所以这个“电池组”在工作时，是将化学能转化为电能的过程；因为二极管具有单向导电性，又知道发光二极管的右边引脚是正极，由图知道，二极管发光，所以与二极管右端连接的D和B金属片相当于电源的正极，A和C金属片相当于电源的负极．

19．如图所示电路，若闭合开关，电路将是_____（选填“通路”、“开路”、“短路”），必须改正：若要使电路中的两灯串联，只要拆除导线_______即可；若要使电路中的两灯并联，则要将导线______改接到接线柱______。

【答案】短路    b    c（d）    1(3)

【解析】若闭合开关，电流将经开关、导线d、b、c直接把电源两极相连，为短路。

若要使电路中的两灯串联，只要拆除导线b即可。

若要使电路中的两灯并联，则要将导线c接1接线柱或导线d接3接线柱。

20．如图所示的电路，在下述情况下所处的状态分别是（通路／断路／短路）：

(1)开关S1、S2都闭合时_______；

(2)开关S1、S2都断开时_______；(3)开关S1闭合，S2断开时_______；(4)开关S1断开，S2闭合时_______。

【答案】  短路  断路  通路  断路

【解析】(1) 开关S1、S2都闭合时，导线直接将电源两极连接起来，形成短路；

(2) 开关S1、S2都断开时，电路为断路；

(3) 开关S1闭合，S2断开时，电路为L的基本电路，因此电路为通路；

(4) 开关S1断开，S2闭合时，电路为断路。

因此，本题正确答案是：(1). 短路    (2). 断路    (3). 通路    (4). 断路

三、作图题

21．画出下列电路元件的图形符号：

【答案】

【解析】[1]灯泡：；

[2]电动机：；

[3]电源：；

[4]电铃：；

[5]开关：；

[6]电阻：

22．请根据下面的实物连接图在右边的方框内画出电路图。

【答案】

【解析】电路中有电池、电动机、小灯泡、开关和连接导线，用这些元件的电路符号代替即可画出其电路图，如下图所示：

23．根据电路图连接实物图，连接导线不能交叉。

【答案】

【解析】连接电路要从电池正极开始，按顺序依次连接。此题从电源正极开始，依次连接的顺序是开关、L1、L2、电池负极、右侧电池的正极到左侧电池的负极，如图

四、实验题

24．请仔细观察手电筒（如图所示），回答下列问题：

（1）在手电筒的完整电路中，干电池是_________，小电珠是___________，金属外壳是_________，金属外壳的按钮是__________。

（2）画出手电筒的电路图。

【答案】  电源  用电器  导线  开关  略

【解析】（1）在手电筒的完整电路中，干电池是提供电能的装置，是电源；小电珠消耗电能，把电能转化为光能，是用电器；金属外壳是导线；金属外壳的按钮控制灯泡发光，是开关。

（2）手电筒的电路图：

25．电路的识别：

（1）根据如图1所示的实物电路，请你在方框内画出对应的电路图_______．

（2）如图2所示是小红同学连接的电路．如果合上开关，将会出现________现象（选填“断路”或“短路”）；对于这个电路，只须拆掉导线________，就能成为灯L1和L2串联的正确电路．

【答案】    短路    b

【解析】

（1）从正极开始，依次连接灯泡、电流表、开关，回到负极，电压表并联在灯泡两端，如下图：

（2）合上开关，将出现短路现象，会使电流表和电源烧坏；因此只须拆掉导线b，就能成为灯L1和L2串联的正确电路．

【点睛】

（1）由实物图可知，灯泡、电流表与开关串联，电压表测量灯泡两端的电压；（2）根据电路的状态和电路的故障判断和改正知识分析．电源短路是指电源两极不经过用电器直接连通的电路，会损坏电源．

26．如图所示电路：

(1)闭合开关后电路将_________选填“通路”“断路”或“短路”)．

(2)去掉导线a后，电路是______联电路．

(3)改变a、b、c三根导线中一根的接法，使电路成为并联电路(先在原导线上打“×”后再更改接法)_____．

【答案】短路    串

【解析】（1）由图示可知，当开关闭合后，电流会从电源正极不通过用电器直接流到负极形成短路，这是不允许的；

（2）如果去掉导线a，则电流会依次通过两个灯泡，构成串联电路；

（3）两个灯泡并联时，电流是同时通过两个灯泡的，改动的电路图如下所示：

27．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为一根导线的两端，可以用图示的测通器来测试，其操作过程如下：

（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定 ________ 为同一导线的两端（填字母，下同）．

（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与_______  相连时，另一端只需接触一根导线就能将两根导线辨别开．若另一端接D时小灯泡不发光，则A和_______ 为同一根导线的两端．

【答案】CF    F    E

【解析】（1）由题意可知，连接F时灯泡不发光，说明F与A、B都是不连接的，故只能是F与C连接，则C、F为同一导线的两端；（2）当连接AC时，测通器一端须与F端相连，然后再去用另一端去接触其它的线端，如果发光，则说明接触的点与A是相通的，否则是A是与未接触的点是连通的，由题意可知，另一端接D时小灯泡不发光，故可知A与E是同一根导线．

五、综合题

28．如图甲所示为小明连接的电路。

(1)闭合开关，灯泡______（选填“亮”或“不亮”），灯泡______烧坏（选填“可能” 或“不可能”）；

(2)小明发现有一条导线多余，请你在多余的导线上打“×”，并在图乙方框中画出正确的电路图；______

(3)去电多余导线后闭合开关，电流应该由______（选填“A 到 B”或“B 到 A”）经过灯泡。

(4)若用发光二极管替换小灯泡，闭合开关发光二极管不亮，经检查电路连接无误且电路元件完好，小明的判断是由于发光二极管具有 ______性，连接时正负极接反了造成的。

【答案】不亮    不可能    详见解析    B到A    单向导电

【解析】(1)[1][2]图甲中，灯与导线并联，灯短路了(导致电源短路)，电流不经过灯泡，故当开关闭合灯泡不亮，灯泡不会烧坏，可能导致电源可能烧坏。

(2)[3]应将开关右接线柱与灯的右接线柱之间的连线去掉，如下图所示：

根据实物图画出电路图，电流从电源正极→开关→灯泡→电源负极，如下图所示：

(3)[4]去掉多余导线后，小明闭合开关电流应该由B到A经过灯泡。

(4)[5]若用发光二极管替换小灯泡安装好后，闭合开关发光二极管不亮，说明电路中没有电流，经检查电路连接无误且电路元件完好，小明的判断是由于发光二极管具有单向导电性，连接时把正负极接反了造成的。
