广东省广州市奥林匹克中学2022-2023学年九年级上学期期中考物理试题(含答案)

这是一份广东省广州市奥林匹克中学2022-2023学年九年级上学期期中考物理试题(含答案)，共14页。

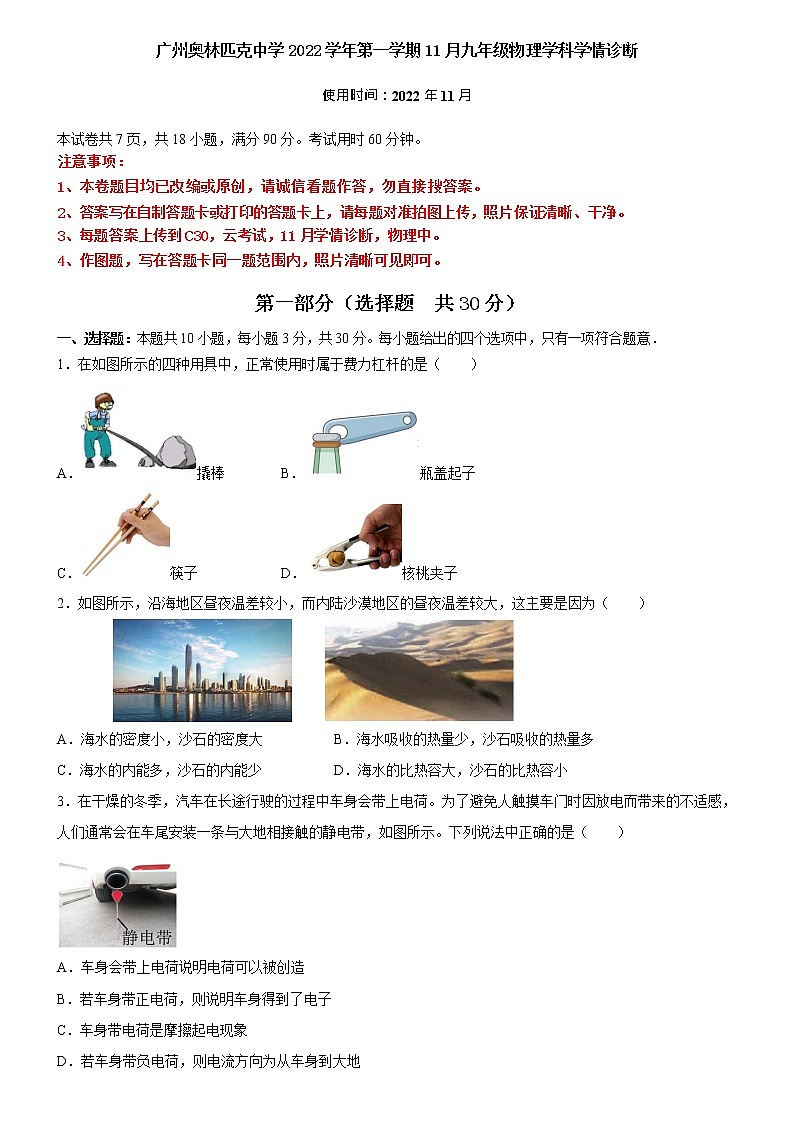

广州奥林匹克中学2022学年第一学期11月九年级物理学科学情诊断使用时间：2022年11月本试卷共7页，共18小题，满分90分。考试用时60分钟。注意事项：1、本卷题目均已改编或原创，请诚信看题作答，勿直接搜答案。2、答案写在自制答题卡或打印的答题卡上，请每题对准拍图上传，照片保证清晰、干净。3、每题答案上传到C30，云考试，11月学情诊断，物理中。4、作图题，写在答题卡同一题范围内，照片清晰可见即可。第一部分（选择题 共30分）一、选择题：本题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项符合题意．1．在如图所示的四种用具中，正常使用时属于费力杠杆的是（　　）A．撬棒  B．瓶盖起子C．筷子   D．核桃夹子2．如图所示，沿海地区昼夜温差较小，而内陆沙漠地区的昼夜温差较大，这主要是因为（　　） A．海水的密度小，沙石的密度大 B．海水吸收的热量少，沙石吸收的热量多C．海水的内能多，沙石的内能少 D．海水的比热容大，沙石的比热容小 3．在干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一条与大地相接触的静电带，如图所示。下列说法中正确的是（　　）A．车身会带上电荷说明电荷可以被创造B．若车身带正电荷，则说明车身得到了电子C．车身带电荷是摩擦起电现象 D．若车身带负电荷，则电流方向为从车身到大地4．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是A．  B．  C．  D．5．用一个物体将如图电路中a和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是A．木筷子 B．铁钉 C．橡皮擦 D．塑料管子6．如图所示，电流表和电压表使用均正确的是A． B．  C． D．7．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮．则下列接法符合要求的是（　　）A．M接C，N接D B．M接B，N接CC．M接A，N接B D．M接A，N接D8．关于图中各物理量的关系有以下的描述正确的（　　）A．I1＝I2＝I3＝I4 B．U1＝U2＝U3＝U4C．I1＝I2，I2≠I4 D．U3＝U4，U2=U49．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图 所示的计重秤原理图(电源两端电压一定)，以下说法正确的是（　　）A．称重表相当于一个电压表    B．电路中的R1是没有作用的C．车辆越重，称重表的示数越大   D．车辆越重，称重表的示数越小 10．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是A．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大B．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻C．由甲图可知，定值电阻的阻值为1ΩD．由甲图可知，电阻不随其两端的电压和导体中的电流而改变二、 非选择题：本题共 8 小题，共 60 分。按题目要求作答。11．如图所示，电路中的小灯泡L1、L2是_______(填“串联”或“并联”)的，电流表测的是_____的电流，闭合开关，两灯都发光，若此时小灯泡L1的灯丝断了，小灯泡L2将______(填“发光”或“不发光”)，请在虚线框内画出对应的电路图。12．某物理兴趣小组在“探究导体电阻大小与导体横截面积的关系”实验中。他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源两端的电压恒定。忽略温度变化对电阻丝电阻的影响，待用电阻丝的规格如表格所示。序号材料长度横截面积1碳钢合金丝LS2镍铬合金丝2LS3镍铬合金丝L2S4镍铬合金丝2L2S（1）他们应选择序号为_____、____的两根电阻丝来研究；（2）从表中所给电阻丝的规格看，还可以用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体______的关系，这次你应该选择序号为_______、________两根电阻丝来做实验。13．如图甲所示是“探究电流与电压、电阻关系”实验的实物连接图。（1）画出图甲的电路图。（2）实验中为保护电路元件，闭合开关前，滑动变阻器的滑片P应该滑动到最______（选填“左”或“右”）端。（3）在探究电流与电压的关系时，闭合开关，保持a、b间的电阻不变，移动滑动变阻器滑片的位置，测出对应的电流和电压，根据实验数据画出电流随电压变化的图像，如图乙所示，分析图像可以得出结论：当______，_____________________________________________。（4）在探究电流与电阻的关系时，实验操作过程中把10Ω电阻接入电路，调节滑动变阻器滑片，读出电压、电流表示数为1.5V、0.15A，如果只是把a、b间电阻由10Ω换成15Ω后，应将滑动变阻器的滑片向右移动，使___________表的示数重新变为_______。14．（1）列车上有出售食品的手推车。若货物在车内摆放均匀，当前轮遇到障碍物A时，售货员向下按扶把，这时手推车可以视为杠杆，支点______（写出字母）；当后轮遇到障碍物A时，售货员向上提扶把，这时支点是____(写出字母)，手推车可以视为____力杠杆。（2）在科技活动月中，某校开展了实验操作小能手竞赛活动，下面的实验是“探究杠杆的平衡条件”实验：①如图甲所示，为了使杠杆在水平位置平衡，应把杠杆右的平衡螺母向_____（选填“左”或“右”）调节；②如图乙所示，保持杠杆水平位置平衡，测力计从b位置转到a位置，其示数将_____（选填“变大”、“变小”或“不变”）③在实验中，改变力和力臂的大小得到多组数据的目的是_____（填序号）A．避免偶然性，使实验结论具有普遍性B．多次测量取平均值减小误差C．使测量数据更准确 15．（1）当老师闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又同时熄灭。①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是______；②根据上述现象，你______（选填“能”或“不能”）断定这两只小灯泡是串联的。（2）物理实验时，同学们把两只小灯泡串联接在用干电池做电源的电路中。①小明连接好电路如图所示后闭合开关S，他发现L1、L2两只灯泡都不亮，他用手按一 下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是______（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）；②排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间，闭合开关后观察到的现象是__________(选填“L1先亮，L2后亮”、“L2先亮，L1后亮”或“两灯同时亮”)。16．汽车启动时，蓄电池向启动电动机M供电、设M两端电压为U，通过M的电流为I，测得U-t和I-t图象如图1。（1）①电动机工作时，主要把电能转化__________；②求t1时M的电功率；（2）M仅通过导线a、b接入电路，如图2所示，a的电阻为0.001Ω，若通过M的电流为200A。持续0.5s，求此过程a两端电压。图1         图217．小阳同学家的太阳能热水器，水箱容量为200kg。小阳进行了一次观察活动：某天早上，他用温度计测得自来水的温度为30℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为55℃。求：（1）水吸收的热量是多少？（2）如果水吸收的这些热量由燃烧煤气来提供，至少需要燃烧煤气 1kg，求煤气灶的效率是多少？[c水=4.2×103J/（kg•℃），煤气的热值为q=4.2×107J/kg]18．小明探究小灯泡、LED两端的电压随电流变化的情况，连接了如图的实物图，其中电源可以提供不同的电压。测量的数据如下表：数据序号12345电流表示数I/A0.100.150.200.250.30数字电压表V1示数U1/V2.882.973.043.103.15数字电压表V2示数U2/V0.150.260.721.301.98（1）请根据实物图，在图虚线框中画出电路图______（用、表示数字电压表V1和V2）（2）小明利用两节干电池（约3V）和图中的小灯泡检测一批与上述实验规格一样的LED，为保护被测LED，设计了如图所示的电路，根据表中数据，推断检测时，通过LED的电流是否能达到0.3A？______，理由是______。
 参考答案：1．C【解析】ABD．核桃夹子、瓶盖起子以及撬棍在使用过程中，动力臂大于阻力臂，是省力杠杆，故BCD不符合题意；C．筷子使用过程中，动力臂小于阻力臂，是费力杠杆，故C符合题意。故选C。2．D【解析】因为沙石的比热容较小，白天吸收热量后，砂石的温度升高的多，气温较高，夜晚放出热量后，砂石的温度下降的多，气温较低。由此可知，沙漠地区白天黑夜的温差大，产生了“早穿棉袄午穿纱，围着火炉吃西瓜”的现象。海水的比热容较大，白天吸收热量后，海水的温度升高的少，气温较低，夜晚放出的热量后。温度下降的少，气温较高，因此沿海地区昼夜温差较小。由此可知，温差大小与海水、砂石的密度、内能无关，与比热容有关，且在升高相同温度时，海水吸收的热量多，砂石吸收的热量少。故D符合题意，ABC不符合题意。故选D。3．C【解析】A．摩擦起电并不是创造了电，而是电荷的转移，故A错误；B．若车身带正电荷，则说明车身失去了电子，故B错误；C．汽车在长途行驶过程中，车身与空气摩擦带上电荷，是摩擦起电现象，故C正确；D．若车身带负电荷，负电荷从车身流向大地，电流的方向与负电荷定向移动的方向相反，则电流方向为从大地流向车身，故D错误。故选C。4．C【解析】根据题意，三者都可以单独使电动机M工作而打开门锁，符合并联电路的特等，即三个开关应该并联后控制电动机，任一开关闭合，电动机都能工作．A．两开关并联后与第三个开关串联，当S3断开时，另外两个开关不能使电动机工作，故A不符合题意；B．三个开关串联，必须三个开关同时闭合电动机才能工作，故B不符合题意；C．三个开关并联控制电动机，任一开关闭合电动机都能工作，故C符合题意；D．S2闭合会将电动机以及电源短路，不符合电路设计的原则，且S3断开时，电动机也不可能工作，故D错误；5．B【解析】要使灯泡发光，连接a、b两点的物体应为导体，木筷子、橡皮擦、塑料管子是绝缘体，铁钉是导体，故A正确．故选B.6．A【解析】A．电压表和电流表的都符合接线原则，故A正确；B．因为电流表并联在了电源两端，因此闭合开关后会形成电源短路，电压表正负接线柱错误，故B错误；C．电流是从电流表的负接线柱流入，正接线柱流出的，故C错误；D．电压表与灯串联，故D错误；故选A。7．D【解析】灯泡变亮，表明通过灯泡的电流变大，则在其他条件不变时，电路中的电阻变小，故滑动变阻器的滑片P向左移动时，其接入的电阻是变小的，则滑片左侧的电阻丝AP段应接入电路（即一定要接A接线柱），滑动变阻器采用“一上一下”的接法，故M接A，N接C（或M接A，N接D），故D符合题意，ABC不符合题意。故选D。8．A【解析】由甲电路图可知，R1与R2串联，因串联电路中各处的电流相等，且电路的总电阻等于各分电阻之和，所以电路中的电流： ，两电阻两端的电压分别为： ， ；由乙电路图可知，R3与R4并联，因并联电路中各支路两端的电压相等，所以两电阻两端的电压：U3＝U4＝U′＝4V，通过R3、R4的电流分别为： ，，综上可知，I1＝I2＝I3＝I4，U1=U2＝2V，U3＝U4=4V，故A正确、BCD错误．故选A.9．C【解析】A．称重表与电阻串联，应为电流表，故A错误；B．当物体很重，滑片滑到最下端，如果没有电阻R1，会造成电源短路，烧坏电源和电流表，因此电路中的R1具有保护称重表的作用，故B不正确；CD．当车辆越重时，滑片向下滑，R的阻值变小，电路的电流变大，所以称重表的示数越大，故C正确，D错误。故选C。10．B【解析】A、由乙图可知，电流与电压不成正比，当灯泡两端电压改变时，灯泡的阻值也随之发生变化，且电压变化比电流变化快，因此小灯泡的电阻随灯丝温度的增加而增大，故A正确，不符合题意．B、测定小灯泡的电阻时，多次测量是为了寻找灯丝电阻与温度的关系，不能求平均值减小误差，故B错误，符合题意；CD、根据图甲可知，电流与电压成正比，因此该电阻为定值电阻，即电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变，根据图示可知，当电阻两端电压为3V时，通过的电流为3A，定值电阻的阻值，故CD正确，不符合题意；故选B．11．     并   L1    发光  【解析】由图可知，电路中两个灯泡是并联关系，电流表和L1在其中的一条支路上，开关和L2在另一条支路上，因此电流表测量的是L1的电流，因为两灯泡是并联关系，所以当L1的灯丝断了的时候，L2所在的支路并不受影响，L2会继续发光，电路图如下：12．   2、4     长度    3、4 【解析】(1) 要探究导体电阻大小与导体横截面积度的关系，根据控制变量法的思路，应该选择材料和长度都相同的两根电阻丝，从表中所给电阻丝的规格看，序号2、3、4的材料都相同，长度和横截面积不完全相同，而序号2和4的材料、长度都相同，只有横截面积不同，故可以用2、4探究电阻与横截面积的关系。(2) 根据表中数据可知，导体的电阻大小可能与导体的电阻长度、横截面积、材料有关，还可以研究导体电阻大小与导体长度的关系，此时，要控制横截面积和材料相同，故他们应选择序号为3、4的两根电阻丝来研究。13．     右    电阻器阻值不变时，通过电阻器的电流与电压成正比     电压表  1.5V【解析】（1）根据实物图可知滑动变阻器、电流表、电阻器串联，电压表测量电阻器的电阻值，电路图如下：（2）实验中为保护电路元件，闭合开关前，滑动变阻器的滑片P应该滑动到阻值最大处，即最右端。（3）因电流随电压变化的图像为过原点的直线，故分析图像可以得出结论：在电阻不变时，通过电阻的电流与电压成正比。（4）根据串联分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数不变，仍为1.5V。14．     C    B 省  左     变小     A【解析】（1）当前轮遇到障碍物A时，售货员向下压扶手，手推车可看作杠杆，手推车绕着C点转动，C是支点；从图中可以看出动力臂大于阻力臂，因此可看成是省力杠杆。当后轮遇到障碍物A时，售货员向上提扶手，手推车可看作杠杆，手推车绕着B点转动，B是支点；从图中可以看出动力臂大于阻力臂，因此可看成是省力杠杆。（2）①杠杆左端上翘，螺母向左端移动；杠杆在水平位置平衡；②如图乙所示，保持杠杆水平位置平衡，测力计从b位置转到a位置，此时F的力臂变长，根据杠杆的平衡条件，阻力和阻力臂不变，动力臂变大，动力变小；③多次改变力和力臂的大小，得到了多组实验数据，得出了杠杆平衡条件．该实验测多组数据的目的是为了得出的结论更具有普遍性，故A正确；15．     电源     不能    L2与灯座接触不良     两灯同时亮 【解析】（1）闭合开关，电路闭合，两灯泡发光，说明电路中有电源；开关接在干路中，不论灯泡是并联还是串联，开关都能控制两控制两灯同时亮同时灭，因此不能根据两灯同时亮同时灭判断两灯是串联的。（2）①闭合开关S，L1、L2两只灯泡都不亮，电路可能为断路或接触不良。当用手按一下灯泡L1，L1、L2仍然都不亮，说明故障可能没有在L1；按一下灯泡L2，两灯都亮，则故障在L2；松开手两灯又不亮，说明故障可能是L2与灯座接触不良。②排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间，观察到同样的现象——闭合开关两灯同时亮——即串联电路中，开关的作用与其位置无关，这样操作的目的是探究串联电路中开关的作用。16．（1）机械能   2000W；（2）0.2V【解析】（1）①电动机是把电能转化为机械能；②由图1可知，t1时刻，U=10V，I=200A，则电动机M的电功率P=UI=10V×200A=2000W（2）a导线与电动机串联，由串联电路中的电流处处相等可得，通过导线a的电流与电动机的电流相等，即Ia=200A，则导线a两端的电压Ua=IRa=200A×0.001Ω=0.2V17．（1）2.1×107J；（2）50%。【解析】解：（1）水吸收的热量Q吸=c水m(t﹣t0)=4.2×103J/(kg·℃)×200kg×(55℃﹣30℃)=2.1×107J（2）由Q放=mq可得，煤气灶放出的热量为煤气灶的效率为18．             不能     此时的电源电压约为3V，小于电流达到0.3A时的电压。【解析】（1）小灯泡和LED串联，电流表测电路的电流，电压表V1和V2分别测LED和灯泡的电压，根据实物图画出对应的电路图，如下所示：（2）若将LED连入电路中，则LED与灯泡串联。根据表中数据，若通过LED的电流能达到0.3A，由串联电路电流的规律，通过灯泡的电流为0.3A，由上表数据知，则灯泡的电压为1.98V，LED的电压为3.15V，由串联电路电压的规律，电源电压为故通过LED的电流不能达到0.3A，理由是此时的电源电压约为3V，小于电流达到0.3A时的电压。
