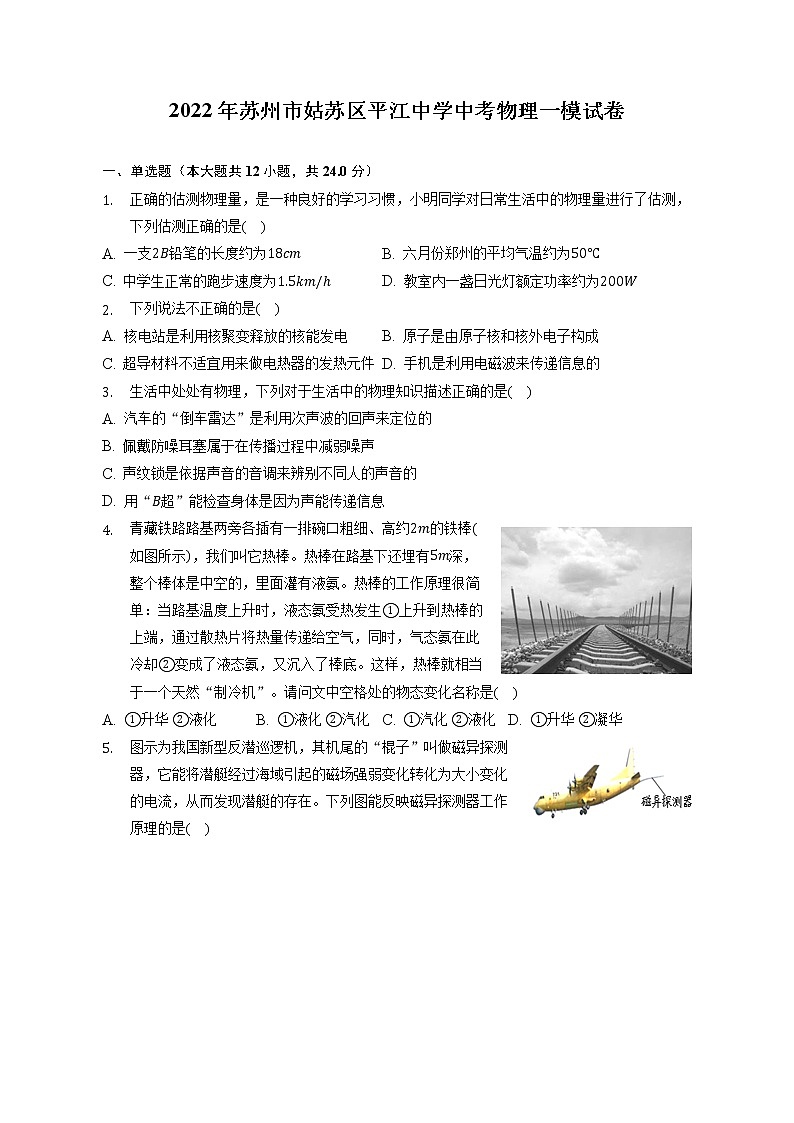

2022年苏州市姑苏区平江中学中考物理一模试卷

这是一份2022年苏州市姑苏区平江中学中考物理一模试卷，共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题（本大题共12小题，共24.0分）
正确的估测物理量，是一种良好的学习习惯，小明同学对日常生活中的物理量进行了估测，下列估测正确的是( )
A. 一支2B铅笔的长度约为18cmB. 六月份郑州的平均气温约为50℃
C. 中学生正常的跑步速度为1.5km/ℎD. 教室内一盏日光灯额定功率约为200W
下列说法不正确的是( )
A. 核电站是利用核聚变释放的核能发电B. 原子是由原子核和核外电子构成
C. 超导材料不适宜用来做电热器的发热元件D. 手机是利用电磁波来传递信息的
生活中处处有物理，下列对于生活中的物理知识描述正确的是( )
A. 汽车的“倒车雷达”是利用次声波的回声来定位的
B. 佩戴防噪耳塞属于在传播过程中减弱噪声
C. 声纹锁是依据声音的音调来辨别不同人的声音的
D. 用“B超”能检查身体是因为声能传递信息
青藏铁路路基两旁各插有一排碗口粗细、高约2m的铁棒(如图所示)，我们叫它热棒。热棒在路基下还埋有5m深，整个棒体是中空的，里面灌有液氨。热棒的工作原理很简单：当路基温度上升时，液态氨受热发生①上升到热棒的上端，通过散热片将热量传递给空气，同时，气态氨在此冷却②变成了液态氨，又沉入了棒底。这样，热棒就相当于一个天然“制冷机”。请问文中空格处的物态变化名称是( )
A. ①升华 ②液化B. ①液化 ②汽化C. ①汽化 ②液化D. ①升华 ②凝华
图示为我国新型反潜巡逻机，其机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为大小变化的电流，从而发现潜艇的存在。下列图能反映磁异探测器工作原理的是( )

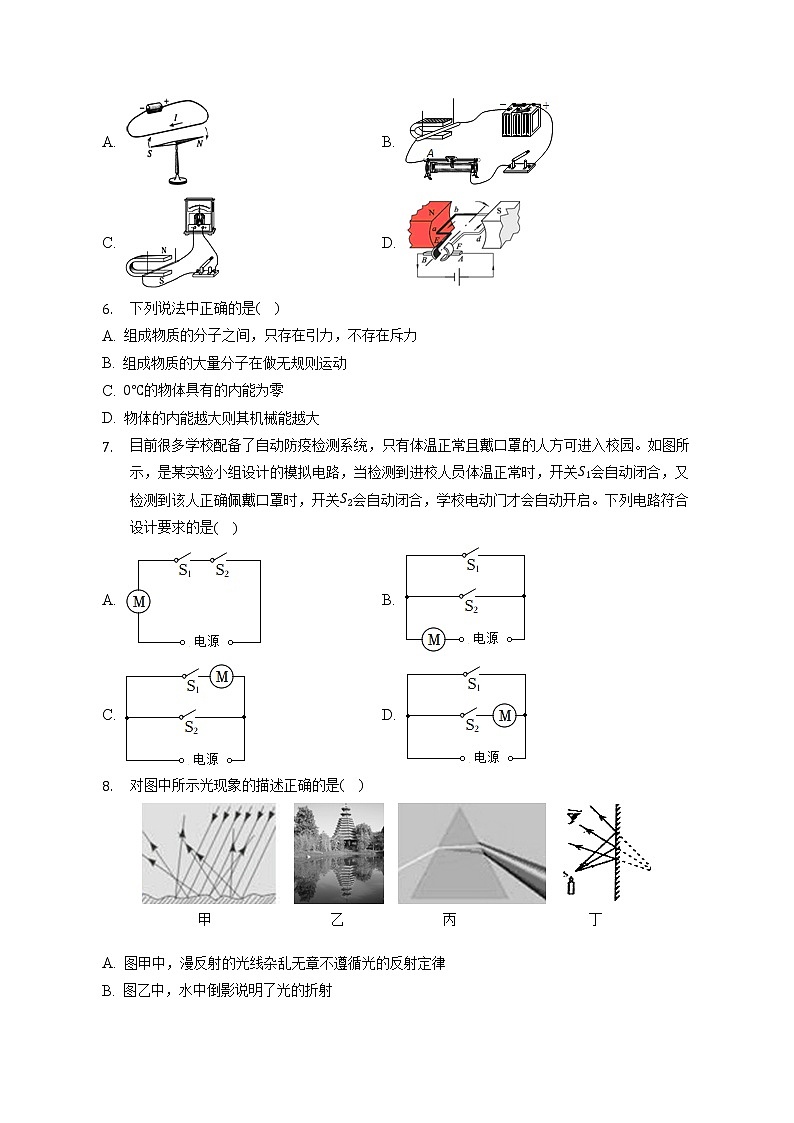

A. B.
C. D.
下列说法中正确的是( )
A. 组成物质的分子之间，只存在引力，不存在斥力
B. 组成物质的大量分子在做无规则运动
C. 0℃的物体具有的内能为零
D. 物体的内能越大则其机械能越大
目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。如图所示，是某实验小组设计的模拟电路，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确佩戴口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是( )
A. B.
C. D.
对图中所示光现象的描述正确的是( )
A. 图甲中，漫反射的光线杂乱无章不遵循光的反射定律
B. 图乙中，水中倒影说明了光的折射
C. 图丙中，光的色散现象说明白光是由各种色光混合而成的
D. 图丁中，平面镜成像时进入眼睛的光线是由像发出的

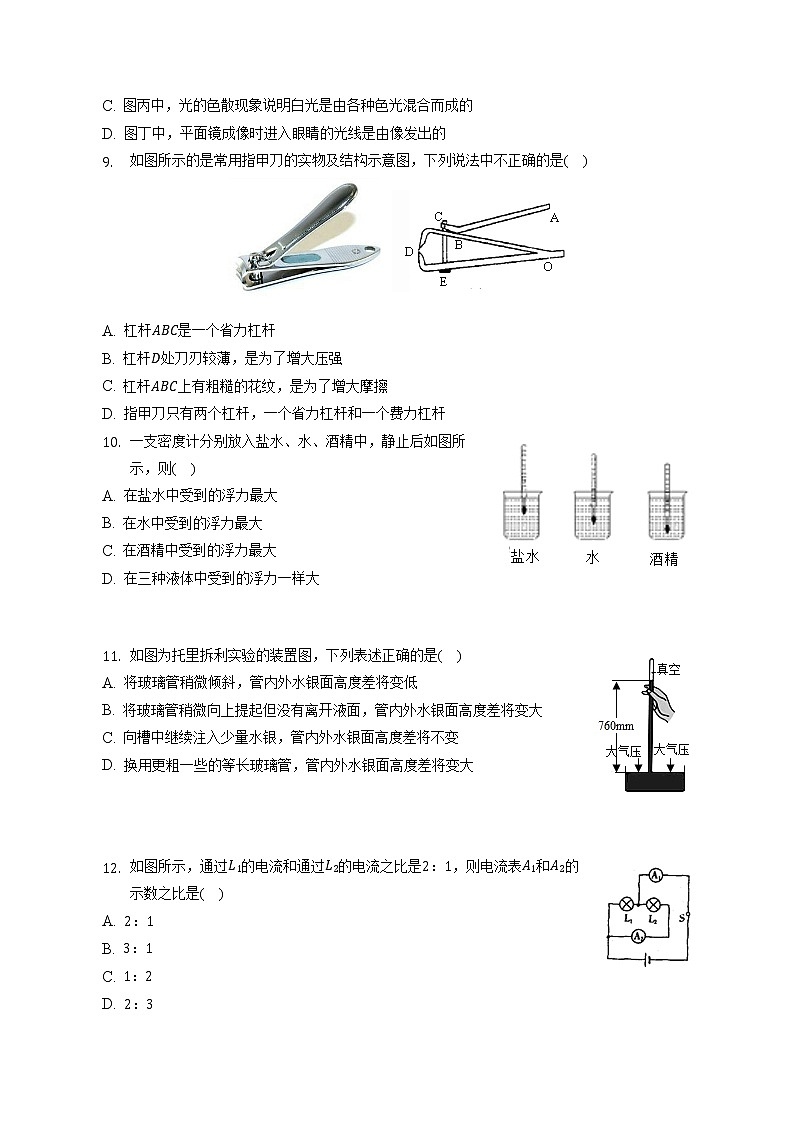

如图所示的是常用指甲刀的实物及结构示意图，下列说法中不正确的是( )
A. 杠杆ABC是一个省力杠杆
B. 杠杆D处刀刃较薄，是为了增大压强
C. 杠杆ABC上有粗糙的花纹，是为了增大摩擦
D. 指甲刀只有两个杠杆，一个省力杠杆和一个费力杠杆
一支密度计分别放入盐水、水、酒精中，静止后如图所示，则( )
A. 在盐水中受到的浮力最大
B. 在水中受到的浮力最大
C. 在酒精中受到的浮力最大
D. 在三种液体中受到的浮力一样大
如图为托里拆利实验的装置图，下列表述正确的是( )
A. 将玻璃管稍微倾斜，管内外水银面高度差将变低
B. 将玻璃管稍微向上提起但没有离开液面，管内外水银面高度差将变大
C. 向槽中继续注入少量水银，管内外水银面高度差将不变
D. 换用更粗一些的等长玻璃管，管内外水银面高度差将变大
如图所示，通过L1的电流和通过L2的电流之比是2：1，则电流表A1和A2的示数之比是( )
A. 2：1
B. 3：1
C. 1：2
D. 2：3
二、填空题（本大题共9小题，共29.0分）
人体安全电压为不高于______ ，120mA= ______ A，1500kW= ______ W.
越来越多的南方家庭在家装时安装地暖，小刚家的地暖采用水来作为采暖介质，这是利用水的______ 较大的特性；冬天人们常用暖水袋取暖，这是通过______ 的方式来改变内能。
物理是一门以实验为基础的学科，实验中仪器的读数是必不可少的。
(1)图甲中秒表的读数是______；
(2)图乙温度计的读数是______；
(3)图丙中体温计的读数是______。
如图所示是电路的一部分，其中R1=10Ω，R2=20Ω，若电流从A端流入，B点流出，电流表是示数为0.5A，那么通过B点的电流为______A.
如图所示，两根水平玻璃棒中间放上两个乒乓球，通过空心塑料管向两球间用力吹气，观察到的现象是______，此现象说明______。
有一个物体重500N，放在水平桌面上静止不动。现用20N的水平力向右推它，但没有推动，此时它所受到的摩擦力大小是______ N，此时摩擦力的方向是______ ，(选填向左或向右)当用40N的力水平向右推它结果使它匀速直线运动，此时它所受到的摩擦力大小是______ N；又改用45N的力水平向右推它，此时它受到的摩擦力大小是______ N。
在如图所示的电路中，电源电压不变．当电键闭合后，滑动变阻器的滑片P向右移动时，电流表的示数将______ ，电压表的示数将______ ，电压表与电流表的示数的比值将______ (选填“变小”、“不变”或“变大”)．
学习密度知识后，刘明同学用实验测量某品牌酸奶的密度：
(1)调节天平横梁平衡时，指针偏向分度盘中央红线的右侧，此时应向 (选填“右”或“左”)移动平衡螺母，才能使天平平衡．
(2)如图所示甲、乙、丙图是他按顺序进行实验的示意图；根据图中的数据填入下表中的空格中．
一只标有“6V3.6W”字样的灯泡，此灯泡正常工作时的电流是______A，如果将该灯泡接到电压是3V的电源上，该灯泡的实际功率是______W，此时灯丝的电阻是______Ω.(设灯丝电阻不随温度变化而变化)
三、作图题（本大题共4小题，共8.0分）
根据光的折射规律作折射光线。
某插排内部除了三孔插座外，还内置了一个USB供电模块，通过两根线和家庭电路相连，三孔插座和供电模块由总开关控制，请用笔画线代替导线将电路图补充完整。
用瓶盖起子开瓶盖，请在图中画出作用在A处的最小动力F1及力臂L1和阻力F2
如图所示，请标出通电螺线管的N、S极；并用箭头标出磁感线的方向．
四、实验探究题（本大题共4小题，共25.0分）
小张同学探究凸透镜的成像规律，将一焦距为10cm的凸透镜固定在水平放置的光具座的50cm刻线处，如图所示。
(1)实验前，应将烛焰中心、透镜光心、光屏中心的位置调整在______。
(2)将蜡烛移到0刻线位置，光屏的位置如图所示，为了能在光屏上找到烛焰清晰的像，应将光屏向______(选填“左”或“右“)移动。
(3)实验中，光屏上已成清晰的、缩小的像，固定蜡烛，在光屏和凸透镜间放上自己所配戴的近视眼镜，若仍要在光屏上成清晰的像，则需将光屏向______(选填“靠近”或“远离“)凸透镜的方向移动，此时所成的清晰像为______(选填“实”或“虚”)像。
(4)小张同学将点燃的蜡烛移动到光具座贴近40cm刻线时，然而无论怎样移动光屏，都不能得到烛焰清晰的像，这是因为：
①如果蜡烛在40cm刻线左侧贴近，此时所成的像______，成像特点类似于______(选填“幻灯机”或“放大镜”)。
②如果蜡烛在40cm刻线右侧贴近，此时所成的像______。
小华设计了如图所示的甲、乙两种装置来探究“冰熔化时温度变化规律”。
(1)实验室常用温度计是利用液体的______性质制成的；
(2)为了使试管中的冰受热均匀。且便于记录各时刻的温度值，小华应选用______(选填“甲”或“乙”)装置来进行实验。如果撤去酒精灯，能否完成本实验？______。
(3)图丙是他根据记录的数据绘制的“温度一时间”图象。由图象可知：冰熔化共用______min，在这段时间试管中的冰处于______。(填“液态”或“固态”或“固液共存”)
理想实验有时更能深刻地反映自然规律，伽利略设想了一个理想实验，其中有的是经验事实，有的是推论；
(1)以下是伽利略设计的理想实验的步骤：
①两个对接的斜面，让静止的小球从左侧斜面的某一高度滚下，小球将滚上另一个斜面；
②如果没有摩擦，小球将上升到原来释放的高度。
③减小右侧斜面的倾角，让静止的小球从左侧斜面的______高度滚下(选填“相同”或“不同”)，小球在右侧斜面上仍然要达到原来的高度。
④继续减小右侧斜面的倾角，最后使它水平，小球要沿着水平面作______运动。
(2)在上述的设计步骤中，有的属于可意的事实，有的则是理想化的推论，其中属于可靠的事实的有______(填写步骤前的序号)；
(3)伽利略的理想实验说明了物体的运动______力来维持(选填“需要”或“不需要”)。
探究电流与电压的关系．用到的实验器材有：电压表、电流表、三种不同规格的滑动变阻器(A：“10Ω 1.5A”、B：“20Ω 1A”、C：“50Ω 1A”)、开关、新干电池三节、定值电阻的阻值是10Ω、导线若干．
(1)小明连接成的电路如图所示，他连接的电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法．
(2)排除故障后实验时，闭合开关前，要将滑动变阻器滑片移至A端，这样做可以起到______ 的作用；此实验中滑动变阻器的另一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器，也可以“改变定值电阻两端电压”的方法：______ ．
(3)小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如表所示：
要测出表格中的实验数据，实验时所用的滑动变阻器规格为______ (选填规格的编号即可).通过上表中的数据，我们可以得出：______ ．
(4)在完成以上实验后，小明又测额定电压为2.5V的小灯泡的电流和电压，下列图象中反应小灯泡的电流和电压的关系正确的是______
五、计算题（本大题共2小题，共14.0分）
一辆轿车以90km/ℎ的速度在平直的公路上匀速行驶1.8km，在此过程中：
(1)若轿车发动机的功率为40kW，则该车行驶中所受阻力是多少？
(2)若轿车消耗汽油0.25kg，其发动机的效率为多大？(q汽油=4.6×107J/kg)。
(3)若汽车停止行驶一段时间后，发动机水箱内的6kg水温度从90℃降低了50℃，则水箱里的水放出多少热量？【c水=4.2×103J/(kg⋅℃)】。
如图所示电阻R为4Ω.当闭合开关S后．小灯泡正常发光两电压表的示数分别为6V和2V，则电路中的电流为______ A，灯泡额定功率为______ W.
答案与解析
1.【答案】A
【解析】解：A、中学生伸开手掌，大拇指指尖到中指指尖的距离(一拃)大约15cm，一支2B铅笔的长度略大于此数值，在18cm左右，故A符合实际。
B、六月份郑州的平均气温约为30℃，达不到50℃，故B不符合实际；
C、中学生正常步行的速度约1.2m/s≈4.3km/ℎ，接近5km/ℎ，故C不符合实际；
D、家用电风扇的功率约40W，教室中日光灯的额定功率与此差不多，在40W左右，故D不符合实际；
故选：A。
估测法是利用物理概念、规律、物理常数和常识对物理量的数值、数量级进行快速计算以及对取值范围合理估测的方法，这就要求同学们要学会从生活体验中理解物理知识和物理规律，并且能将物理知识和物理规律用于对生活现象和生活常识的简单解释。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】A
【解析】解：A、核能发电是利用铀原子核裂变的可控链式反应来发电的，故A错误；
B、原子是由原子核和核外电子构成的，故B正确；
C、超导材料电阻为零，电流流过导体时，导体不发热，超导体不能用来制作电热器的发热元件，故C正确；
D、手机能发出电磁波也能接收电磁波，所以手机通信是利用电磁波来传递信息，故D正确。
故选：A。
(1)核能分为裂变和聚变两种，裂变分为两种：可控链式反应和不可控链式反应，前者主要应用在核反应堆中，后者应用在原子弹中；聚变主要应用在氢弹上；
(2)原子是都是由原子核和核外电子构成的；
(3)超导材料电阻为零，电流流过导体时，导体不发热；
(4)可见光、不可见光、无线电波都是电磁波。
本题考查核能的利用，超导材料，信息的传播，是一道基础题。
3.【答案】D
【解析】解：A、倒车雷达是利用超声波进行回声定位，故A错误；
B、佩戴防噪耳塞属于在人耳处减弱噪声，故B错误；
C、由于每个发声体发出声音的音色是不同的，所以声纹锁依据音色来辨别不同人的声音的，故C错误；
D、用“B超”检查身体是利用声音可以传递信息，故D正确。
故选：D。
(1)“回声定位”是利用超声波传递信息；
(2)减弱噪声的途径：在声源处、在传播过程中、在人耳处；
(3)每个发声体的音色是不同的；
(4)声音能够传递信息，也能够传递能量。
本题考查了声音的特征、回声定位，以及声的利用，具有一定综合性，属于声学基础知识的考查。
4.【答案】C
【解析】解：①的过程中，发生的变化是液态氮→气态氮，属于汽化现象；
②的过程中，发生的物态变化是气态氮→液态氮，属于液化现象；
因此空格处应是：①汽化、②液化；
故选：C。
判断空格处的物态变化，要抓住变化前后物质所处的状态，①是由液态→气态，②是由气态→液态；然后根据所学物态变化的几种类型来进行选择。
解答此类题，一定要抓住物态变化前后，物质所处的状态，然后再根据所学物态变化的几种类型对号入座。
5.【答案】C
【解析】解：由题意可知，磁异探测器能将潜艇经过海域引起的磁场强弱变化转化为大小变化的电流，即通过磁场可以产生电流，符合磁生电的特点，因此，可判断其利用了电磁感应的原理，与发电机的原理相同。
A、图示为奥斯特实验，是电流的磁效应，故不符合题意；
B、图示是通电导体在磁场中受力，是电动机的原理，故不符合题意；
C、图中开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理。符合题意；
D、图中有电源，是电动机的原理，故不符合题意。
故选：C。
磁异探测器最终将信号转换为变化的电流；因此是一个发电机，利用了电磁感应原理。分析下面四幅图，找出发电机的原理即可。
解答本题的关键要能从题意中分析出该装置为发电机，利用了电磁感应的原理，再逐一进行判断。
6.【答案】B
【解析】解：A、分子之间同时存在引力和斥力，故A错误；
B、分子在永不停息地做无规则运动，故B正确；
C、因为分子的热运动永不停息，所以内能不会为零，故C错误；
D、内能和机械能是两种完全不同的能量，所以内能大，机械能不一定大，故D错误。
故选：B。
(1)分子间存在相互作用的引力和斥力。
(2)组成物质的分子总在不停地做无规则运动，从而产生扩散现象。
(3)任何物体都具有内能。
(4)内能是不同于机械能的另一种形式的能量。
深入理解分子动理论内容、内能概念，区分机械能和内能，可解答此题。
7.【答案】A
【解析】解：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，即两个开关都闭合电路才能接通，只闭合其中任一开关，电路不能连通，故两开关串联后再与电动机串联，只有A正确。
故选：A。
根据进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门可确两开关的连接方式确定电路的连接。
本题考查根据要求设计电路图，关键是根据“进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门“确定两开关串联。
8.【答案】C
【解析】解：
A、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法错误。
B、平静的水面相当于平面镜，景物在水中成像是平面镜成像现象，故属于光的反射，该选项说法错误；
C、白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，该选项说法正确；
D、平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线。该选项说法错误。
故选：C。
(1)一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射，漫反射和镜面反射都遵循光的反射定律；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)太阳通过玻璃三棱镜后，被分解为绚丽的七色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，这种现象称为光的色散，说明了白光不是单色光，不同颜色的光折射时的偏折程度不同；
(4)平面镜成像时，物体经平面镜反射后，反射光线进入人的眼睛。
本题通过几个日常生活中的现象考查了对光的反射、近视眼及其矫正、光的色散以及漫反射的理解与掌握，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
9.【答案】D
【解析】解：A、杠杆ABC的支点是B点，动力作用在A点，阻力作用在C点，使用时动力臂大于阻力臂，是省力杠杆，故该选项说法正确，不符合题意．
B、相同的压力下，D处刀刃较薄，受力面积小，产生的压强大，故该选项说法正确，不符合题意．
C、杠杆ABC上有粗糙的花纹，在压力一定的情况下，增大了接触面的粗糙程度，增大了摩擦，故该选项说法正确，不符合题意．
D、指甲刀有三个杠杆，ABC是省力杠杆，DBO和DEO是两个费力杠杆(一把镊子)，故该选项说法不正确，符合题意．
故选D．
(1)杠杆的分类：当动力臂大于阻力臂时，是省力杠杆；当动力臂等于阻力臂时，是等臂杠杆；当动力臂小于阻力臂时，是费力杠杆．
(2)压强的大小与压力和受力面积的大小有关，在压力一定时，可以通过减小受力面积来增大压强；
(3)滑动摩擦力的大小与压力和接触面的粗糙程度有关，在压力一定时，接触面越粗糙，摩擦力越大．
本题利用生活中最常见的指甲刀为载体，较全面地考查了物理知识的应用，揭示了物理来源于生活又应用于生活的物理意识，是中考的常见题型．
10.【答案】D
【解析】解：由图可知，同一支密度计在盐水、水、酒精中均漂浮，
根据物体漂浮条件可知，F浮=G，
密度计的重力不变，所以，密度计在三种液体中受到的浮力一样大．
故选D．
同一个密度计在两种液体里都漂浮，根据物体的漂浮条件判断．
本题考查了物体的浮沉条件，利用好密度计漂浮(F浮=G)是解此类题目的关键．
11.【答案】C
【解析】解：在托里拆利实验中，由于玻璃管内外水银面高度差所产生的压强等于外界大气压，只要外界大气压不变，管内外水银面高度差就不变，与玻璃管的粗细、倾斜程度、槽中水银的多少无关，故ABD错误，C正确。
故选：C。
在托里拆利实验中，水银柱的高度是由外界大气压的大小决定的，在玻璃管顶端真空的情况下，管内外水银柱的高度差一般不会改变。
在学习托里拆利实验时，对各种变化的情况是否会影响实验的结果，必须有一个明确的认识，这也是我们掌握这一实验的基本要求。
12.【答案】B
【解析】解：因为并联电路中，干路电流等于各支路电流之和，并且I1：I2=2：1，电流表A1和A2的示数之比为(2+1)：1=3：1。
故选：B。
由电路图可知，两灯泡并联，电流表A2测L2支路的电流，A1测干路电流；根据并联电路的电流特点求出电流表A1和A2的示数之比。
本题考查了并联电路的特点，关键是电路串并联的辨别和电流表所测电路元件的判断。
13.【答案】36V；0.12；1.5×106
【解析】解：(1)对人体安全的电压为不高于36V；
(2)120mA=120×10−3A=0.12A；
(3)1500kW=1500×103W=1.5×106W；
故答案为：36V；0.12；1.5×106．
(1)对人体安全的电压为不高于36V；
(2)电流单位间的换算关系是：1A=103mA=106μA；
(3)电功率单位间的换算关系是：1kW=103W=106mW；
记住常见电压值，物理量不同单位间的换算，运用不同单位间的具体关系，利用数学上的运算就可解答．
14.【答案】比热容 热传递
【解析】解：因为水的比热容比较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以地暖采用水来作为采暖介质；
冬天人们常用暖水袋取暖，人吸收热量，这是通过热传递的方式来改变内能。
故答案为：比热容；热传递。
对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；
做功与热传递是改变物体内能的两种方式。
本题考查了改变物体内能的方式、水比热容大特性应用，是一道基础题。
15.【答案】99.8s −21℃ 37.8℃
【解析】解：由图知：
(1)在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为1.5min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在9.8s处，所以秒针指示的时间为9.8s，则图甲中秒表的读数是99.8s；
(2)图示温度计的分度值为0.1℃，液柱在零刻度以下是零下，所以图乙温度计的读数是−21℃；
(3)体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，即此体温计的分度值为0.1℃；此时体温计的温度为37.8℃。
故答案为：(1)99.8s；(2)−21℃；(3)37.8℃。
(1)秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和。
(2)使用温度计测量温度时，首先要明确温度计的分度值，读数时视线与液柱最高处相平，并注意区分零上或零下。
(3)使用体温计测量体温时，先要弄清楚体温计的量程和分度值，读数时视线与液柱最末端所对刻度相垂直。
读取不同测量工具的示数时，基本方法是一致的，都要先明确测量工具的量程和分度值，确定零刻度线的位置，视线与刻度线垂直。
16.【答案】1.5
【解析】解：若电流从A端流入，B点流出，此时R1与R2并联，电流表测量的是R2的电流，根据并联电路电压规律U=U1=U2=I2R2=0.5A×20Ω=10V，流过R1的电流I1=U1R1=10V10Ω=1A，B点位于干路，则I=I1+I2=1A+0.5A=1.5A。
故答案为：1.5。
根据欧姆定律及串并联电路的规律进行分析计算，若电流从A端流入，B点流出，此时R1与R2并联，电流表测量的是R2的电流。
本题考查了欧姆定律和串并联电路的基本规律，难度适中。
17.【答案】两乒乓球向中间靠拢 气体流速大的位置压强小
【解析】解：向两球间用力吹气，会观察到两个乒乓球相互靠近，是因为两球之间的空气流速大，即两球之间的压强小；两球外侧的空气流速小，即两球外侧的压强大，所以两球在两侧较大压强的作用下被压向中间。
故答案为：两乒乓球向中间靠拢；气体流速大的位置压强小。
流体压强与流速的关系：流体在流速大的地方压强小，在流速小的地方压强大。
掌握流体流速和压强的关系，并能用流体压强知识解释有关问题。
18.【答案】20 向左 40 40
【解析】解：
(1)用20N的力推静止在水平桌面上的物体，没有推动，物体处于静止状态，是由于物体和桌面之间存在摩擦力，并且水平方向受到的静摩擦力和推力是一对平衡力，两个力的大小相等，方向相反，即此物体受到的摩擦力等于20N，摩擦力的方向向左；
(2)用40N的力推这个物体匀速直线前进，水平方向受到的滑动摩擦力和拉力是一对平衡力，两个力的大小相等，所以此时物体受到的摩擦力等于40N；
(3)若推力增加到45N，由于压力和接触面的粗糙程度未变，所以摩擦力的大小不变，仍为40N。
故答案为：20；向左；40；40。
①物体静止或做匀速直线运动时，处于平衡状态，受到的力为平衡力，二力平衡时大小相等；
②二力平衡力的条件：大小相等、方向相反、作用在同一条直线上，作用在同一物体上；
③影响摩擦力大小的因素：压力大小和接触面的粗糙程度。
此题考查了二力平衡条件的应用及影响摩擦力大小的因素，特别注意推力增大，但摩擦力不变，此时物体做加速运动。
19.【答案】不变；不变；变大
【解析】解：由电路图可知，滑片向右移动时，滑动变阻器接入电路的阻值变大，电源电压不变，所以通过滑动变阻器的电流变小，灯泡两端的电压不变，通过的电流不变，电流表A1示数不变；电流表A2示数变小；电压表示数不变；电压表V与电流表A2的示数的比值将变大．
故答案为：不变；不变；变大．
由电路图可知，灯泡与滑动变阻器并联，电压表测电源两端电压，电流表A1测通过灯泡电流；电流表A2测量干路电流；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，应用并联电路特点及欧姆定律分析答题．
本题是一道闭合电路的动态分析题，分析清楚电路结构，明确各电路元件的连接方式，是本题解题的关键．
20.【答案】(1)左;(2)33.4;82;40;1.215×103;(3)偏大;为防止容器壁粘液体影响所测结果，要先测烧杯、酸奶总质量，再将酸奶倒入量筒测体积，并测倒走酸奶后烧杯的质量
【解析】试题分析：利用实验求物质的密度历来是中考的重点，密度是单位体积物体所含物质的多少．求解密度，需测两个物理量--质量和体积，在实验室中，质量用天平来测，体积测量往往需用量筒和量杯，应当掌握天平和量筒的正确使用和读数．
(1)天平的调节原则：右偏左调，左偏右调，先快后慢．
(2)天平的分度值是0.2g，读数为砝码质量加游码对应的刻度值；量筒分度值为2ml，平视液面最低处读数．
(3)利用密度公式ρ=mv，求出密度．
(1)根据天平的调解原则：右偏左调，左偏右调，先快后慢．此时应该向左移动平衡螺母．
故答案为左．
(2)空杯的质量=20g+10g+3.4g=33.4g；
杯和酸奶的质量=50g+20g+10g+2g=82g；
酸奶的体积即量筒的读数为40ml；
根据密度公式ρ=mv，酸奶的质量=总质量−空烧杯质量=82g−33.4g=48.6g；
ρ酸奶=48.6g40cm3=1.215g/cm3；单位转化：1.215g/cm3=1.215×103kg/m3
故答案为33.4；82；40；1.215×103．
(3)因为烧杯壁会残留部分酸奶，所以酸奶的体积减小了，根据密度公式，质量不变，体积减小，密度值就增大了，所以结果偏大．
为防止容器壁粘液体影响所测结果，要先测烧杯、酸奶总质量，再将酸奶倒入量筒测体积，并测倒走酸奶后烧杯的质量．这样就避免了误差的产生．
故答案为偏大；为防止容器壁粘液体影响所测结果，要先测烧杯、酸奶总质量，再将酸奶倒入量筒测体积，并测倒走酸奶后烧杯的质量．
21.【答案】0.6 0.9 10
【解析】解：(1)因为灯泡正常发光时的电压为灯泡的额定电压，功率为额定功率，
所以灯泡正常发光时的电压为6V，功率为3.6W，
由P=UI可得，通过灯泡的电流：
I=P额U额=3.6W6V=0.6A，
由I=UR可得，灯泡的电阻：
RL=U额I=6V0.6A=10Ω；
(2)若将该灯泡接到电压为3V的电源上，
因为灯泡的电阻不变，
所以I'=U'RL=0.3A，
此时灯的实际功率：
P实=U'I'=3V×0.3A=0.9W。
故答案为：0.6； 0.9； 10。
(1)灯泡正常发光时的功率和额定功率相等，根据P=UI求出通过的电流，根据欧姆定律求出灯泡的电阻；
(2)若将该灯泡接到电压为3V的电源上，根据I=UR求此时电路中的电流，根据P=UI求灯泡的实际电功率。
本题考查了串联电路的特点和欧姆定律、电功率公式、电功率公式的灵活应用，关键是知道灯泡正常发光时的电压和额定电压相等、功率和额定功率相等。
22.【答案】解：首先做出法线，已知入射光线与界面的夹角为60°，则入射角为90°−60°=30°，当光从空气中斜射入水中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角，如下图所示：

【解析】折射定律的内容：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。
光的折射作图，记住角的大小关系：由空气斜射入水，折射角小，由水斜射入空气，折射角大。即空气中的光线和法线的夹角总是大的。
23.【答案】解：
由题知，三孔插座和供电模块可以独立工作，则两者是并联的，而三孔插座和供电模块由总开关控制，说明开关在干路上，且开关应接在火线上，由此按家庭电路连接的要求补画电路如图所示：

【解析】先确定三孔插座和供电模块的连接方式，开关要接在火线和所控制的用电器之间；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
家庭电路的连接，要掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用的安全性。
24.【答案】解：
用起子开瓶盖时，根据使用情况可知，图中起子与瓶盖上面接触的点O为支点；
动力作用在A处，当动力臂等于OA时，动力臂最长，根据杠杆平衡条件可知，此时动力最小；
连接OA，即为动力臂L1，过动力作用点A作力臂OA的垂线，方向向上，标出力的符号F1；
阻力作用在起子与瓶盖下面的接触点，方向向下。如下图所示：

【解析】使用杠杆时，支点指的是杠杆绕着转动的点，阻力是阻碍杠杆转动的力，力臂是支点到力的作用线的距离。
根据杠杆平衡的条件F1L1=F2L2，在阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
本题考查了力和力臂的画法，明确动力臂越长越省力是解题的关键。
25.【答案】解：电源右侧为正极，则电流由右侧流入，根据安培定则：用右手握住螺线管，使四指所指的方向为电流的方向，则大拇指所指的左侧为N极，右侧为S极，外部磁感线由N指向S.如图所示：

【解析】由电源方向可知电流方向，由安培定则可判出磁极方向及磁感线方向，再在图中标出即可．
安培定则涉及三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确定第三个．其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、周围小磁针的NS极联系在一起．
26.【答案】(1)同一高度上； (2)左；(3)远离；实；(4)①是倒立放大的实像；幻灯机；②是正立放大的虚像。
【解析】(1)应将透镜、蜡烛火焰、光屏的中心调到同一高度，像才能呈在光屏的中央位置；
(2)当蜡烛位于0刻度线处，凸透镜位于50cm刻度线时，此时的物距为50cm，凸透镜的焦距为10cm，物距大于二倍焦距，像位于一倍焦距和二倍焦距之间，所以要向左移动光屏；
(3)近视眼镜是凹透镜，凹透镜对光线有发散作用，实验中，光屏上已成清晰的、缩小的像，此时固定蜡烛和凸透镜，在光屏和凸透镜间放上凹透镜，若仍要在光屏上成清晰的像，由于光线发散，会延迟会聚，则需将光屏向远离凸透镜的方向移动，此时所成的清晰像仍为实像；
(4)①如果蜡烛在40cm刻线左侧贴近，此时的物距略微大于一倍焦距，成倒立放大的实像，应用为幻灯机；
②如果蜡烛在40cm刻线右侧贴近，此时的物距略微小于一倍焦距，成正立放大的虚像。
故答案为：(1)同一高度上； (2)左；(3)远离；实；(4)①是倒立放大的实像；幻灯机；②是正立放大的虚像。
(1)探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置；
(2)凸透镜成像的规律是：当物距大于二倍焦距时，物体成倒立缩小的实像，像距小于二倍焦距大于一倍焦距，根据这种情况制成了照相机；
(3)凹透镜对光线有发散作用，近视镜就是根据这个原理制成的；
(4)根据凸透镜成像的三种情况进行判断：u>2f，成倒立、缩小的实像；2f>u>f，成倒立、放大的实像；u20Ω，故选用的滑动变阻器的规格应为“50Ω 1A”；
根据表中数据可得出的结论是：导体电阻一定时，通过导体的电流与导体两端电压成正比．
(4)小灯泡与定值电阻不同之处是灯丝阻值会随着温度的升高而变大，其图象应是一条曲线，所以A错．因为电流增大时，灯丝的温度会升高，灯丝的阻值会变大，选择电压U与电流I的对应点，根据欧姆定律得UI即可比较灯泡的阻值，通过观察图象的弯曲方向，C不符合电阻值随温度的升高而增大，只有B符合这一规律，故选B．
故答案为：(1)如上图所示；
(2)保护电路；改变电源电压(或改变干电池的节数)；
(3)C；导体电阻一定时，通过导体的电流与导体两端电压成正比；
(4)B．
(1)滑动变阻器应采用“一上一下”的接法串联接入电路，电流表应串联在电路中，电压表与电阻并联，由此分析判断错误并改正；
(2)连接电路时，为保护电路，开关应断开，应将滑动变阻器的滑片移至最大阻值处；
改变被测电阻两端电压可以通过滑动变阻器，也可以通过改变电源电压(或改变干电池的节数)；
(3)根据表中数据，用公式U=IR计算出电阻两端的电压；根据串联分压的知识，当定值电阻的阻值最大时，所需的滑动变阻器的阻值也最大，结合欧姆定律的知识计算变阻器应接入电路中的阻值，从而判断滑动变阻器的规格；分析表中数据得出实验结论．
(4)图象中表示出了电流与电压之间的变化关系，我们又知道灯丝的电阻会随着温度的升高而增大，因此这条线应该是一条曲线，而且它的弯曲方向应符合灯丝电阻的变化规律．
本题是探究“导体中电流跟电阻的关系”的实验，考查了电路连接、实验方法、数据分析等，考查全面，难度适中，这个实验是常考题，能灵活运用控制变量法是关键．
30.【答案】解：(1)该车行驶的速度：
v=90km/ℎ=25m/s，
该车行驶中的牵引力：
F=Pv=40000W25m/s=1600N，
因轿车匀速运动，牵引力和受到的阻力是一对平衡力，
所以阻力f=F=1600N；
(2)汽油燃烧释放的热量为：
W总=Q=mq=0.25kg×4.6×107J/kg=1.15×107J，
牵引力做的有用功为：
W有用=Fs=1600N×1800m=2.88×106J，
所以发动机效率为：
η=W有W总×100%=2.88×106J1.15×107J×100%≈25%；
(3)水箱里的水放出的热量：
Q放=cm(t2−t1)=4.2×103J/(kg⋅℃)×6kg×50℃=1.26×106J。
答：(1)该车行驶中所受阻力是1600N；
(2)发动机的效率约为25%；
(3)水箱里的水放出的热量为1.26×106J。
【解析】(1)由速度公式v=st与功率公式P=Wt得出功率与速度的关系式P=Fv，由于轿车匀速前进根据二力平衡的条件，就可求出轿车的牵引力也就是车所受的阻力；
(2)由热值公式就可计算出轿车消耗汽油0.25kg放出的热量，再根据做功公式就可计算出牵引力所做的功，由效率公式计算出发动机的效率；
(3)根据Q=cm△t求出水箱里的水放出的热量。
本题考查了速度公式、功率公式及做功公式、效率公式和热量的计算以及二力平衡条件的应用，公式及其变形式的灵活运用是关键。
31.【答案】0.5；2
【解析】解：由电路图可知，灯泡与定值电阻R串联，电压表V1测电源的电压，电压表V2测定值电阻R两端的电压；
∵串联电路中各处的电流相等，
∴根据欧姆定律可得，电路中的电流：
I=URR=2V4Ω=0.5A，
∵串联电路中总电压等于各分电压之和，
∴灯泡两端的电压：
UL=U−UR=6V−2V=4V，
∵此时灯泡正常发光，
∴灯泡的额定功率：
PL=ULI=4V×0.5A=2W．
故答案为：0.5；2．
由电路图可知，灯泡与定值电阻R串联，电压表V1测电源的电压，电压表V2测定值电阻R两端的电压；根据串联电路的电流特点和欧姆定律求出电路中的电流，因此时灯泡正常发光，根据串联电路的电压特点求出灯泡两端的电压，根据P=UI求出灯泡的额定功率．
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是电路串并联的辨别和电压表所测电路元件的判断．
U/V
1.0
2.0
3.0
I/A
0.1
0.2
0.3
