2022年泰州市泰兴市中考物理一模试卷

这是一份2022年泰州市泰兴市中考物理一模试卷，共29页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

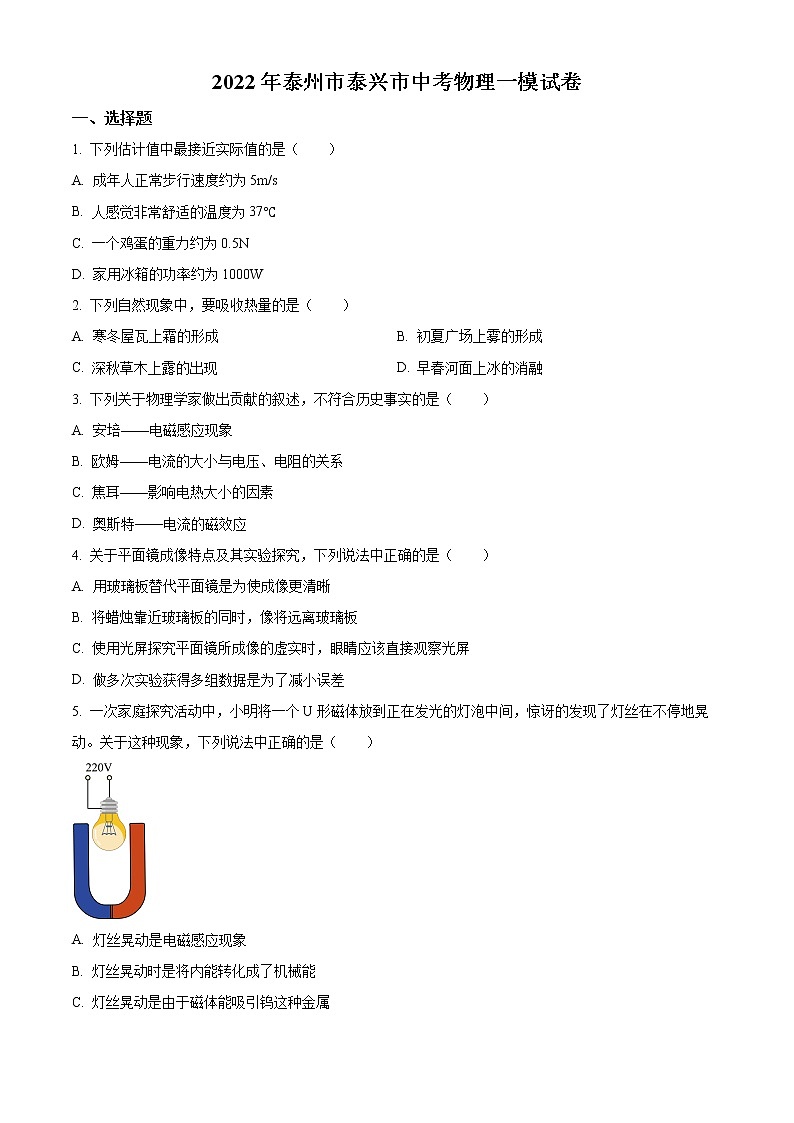

2022年泰州市泰兴市中考物理一模试卷
一、选择题
1. 下列估计值中最接近实际值的是（　　）
A. 成年人正常步行速度约为5m/s
B. 人感觉非常舒适的温度为37℃
C. 一个鸡蛋的重力约为0.5N
D. 家用冰箱的功率约为1000W
2. 下列自然现象中，要吸收热量的是（　　）
A. 寒冬屋瓦上霜的形成 B. 初夏广场上雾的形成
C. 深秋草木上露的出现 D. 早春河面上冰的消融
3. 下列关于物理学家做出贡献的叙述，不符合历史事实的是（　　）
A. 安培——电磁感应现象
B. 欧姆——电流的大小与电压、电阻的关系
C. 焦耳——影响电热大小的因素
D. 奥斯特——电流的磁效应
4. 关于平面镜成像特点及其实验探究，下列说法中正确的是（　　）
A. 用玻璃板替代平面镜是为使成像更清晰
B. 将蜡烛靠近玻璃板的同时，像将远离玻璃板
C. 使用光屏探究平面镜所成像的虚实时，眼睛应该直接观察光屏
D. 做多次实验获得多组数据是为了减小误差
5. 一次家庭探究活动中，小明将一个U形磁体放到正在发光的灯泡中间，惊讶的发现了灯丝在不停地晃动。关于这种现象，下列说法中正确的是（　　）

A. 灯丝晃动是电磁感应现象
B. 灯丝晃动时是将内能转化成了机械能
C. 灯丝晃动是由于磁体能吸引钨这种金属
D. 灯丝晃动是由于磁场对电流的作用

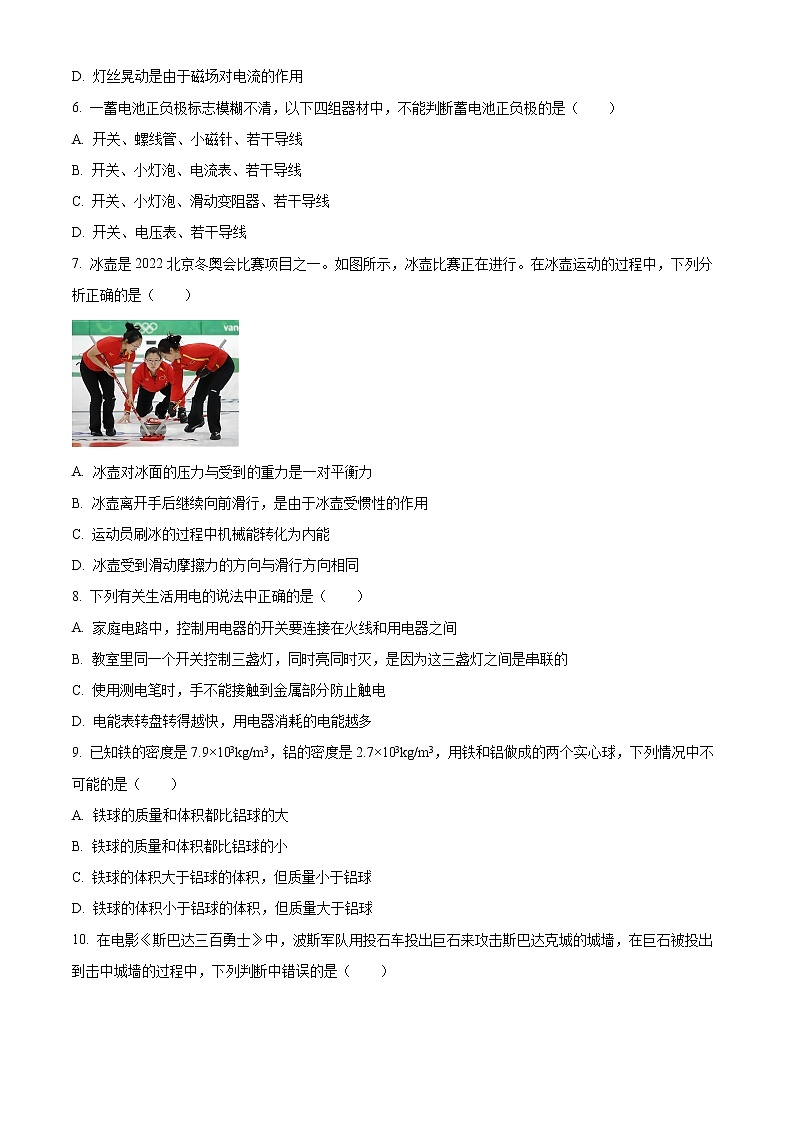

6. 一蓄电池正负极标志模糊不清，以下四组器材中，不能判断蓄电池正负极的是（　　）
A. 开关、螺线管、小磁针、若干导线
B. 开关、小灯泡、电流表、若干导线
C. 开关、小灯泡、滑动变阻器、若干导线
D. 开关、电压表、若干导线
7. 冰壶是2022北京冬奥会比赛项目之一。如图所示，冰壶比赛正在进行。在冰壶运动的过程中，下列分析正确的是（　　）

A. 冰壶对冰面的压力与受到的重力是一对平衡力
B. 冰壶离开手后继续向前滑行，是由于冰壶受惯性的作用
C. 运动员刷冰的过程中机械能转化为内能
D. 冰壶受到滑动摩擦力的方向与滑行方向相同
8. 下列有关生活用电的说法中正确的是（　　）
A. 家庭电路中，控制用电器的开关要连接在火线和用电器之间
B. 教室里同一个开关控制三盏灯，同时亮同时灭，是因为这三盏灯之间是串联的
C. 使用测电笔时，手不能接触到金属部分防止触电
D. 电能表转盘转得越快，用电器消耗的电能越多
9. 已知铁的密度是7.9×103kg/m3，铝的密度是2.7×103kg/m3，用铁和铝做成的两个实心球，下列情况中不可能的是（　　）
A. 铁球的质量和体积都比铝球的大
B. 铁球的质量和体积都比铝球的小
C. 铁球的体积大于铝球的体积，但质量小于铝球
D. 铁球的体积小于铝球的体积，但质量大于铝球
10. 在电影《斯巴达三百勇士》中，波斯军队用投石车投出巨石来攻击斯巴达克城的城墙，在巨石被投出到击中城墙的过程中，下列判断中错误的是（　　）

A. 巨石在最高点时重力势能最大
B. 巨石在最高点时动能大小为0
C. 巨石动能先减小后增大
D. 巨石在撞击墙的过程中机械能减小
11. 如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”。实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )

A. 10 Ω和40 Ω B. 20 Ω和30 Ω C. 10 Ω和20 Ω D. 30 Ω和40 Ω
12. 如图所示，电源电压恒为4.5V，电压表量程“0~3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断中正确的是（　　）

A. 电路中电流变化的范围是0.18A~0.5A
B. 滑动变阻器阻值变化范围是4Ω~10Ω
C. 灯泡的最小功率是0.162W
D. 该电路的最大功率是1.25W
二、填空题
13. 老师给学生上课，主要是利用了声音来传递______（选填“信息”或“能量”）；教室内要保持安静，是指要注意控制声音的______，以免影响他人；教室安装了表面粗糙的白色幕布，这样可以利用光的______使教室里各座位上的同学都能看到画面，而且这种白色幕布能反射______，使同学们能看到色彩正常的画面。
14. 如图所示，一块磁石及其周围磁感线分布。该磁石的D端为磁体的______极。若用细线将其悬挂，使其在水平面内可以自由旋转，则磁石静止时，D端指向地理位置的______方。

15. 如图所示，将针插在绝缘底座上，把折成“A”字形的铝箔条水平架在针的顶端，用丝绸摩擦玻璃棒，玻璃棒将______（选填“得到”或“失去”）电子。用这根玻璃棒靠近静止的铝箔条一端时，铝箔条会旋转起来，这表明：带电物体能______轻小物体，力可以改变物体的______。

16. 小明同学在实验室里测某种小矿石的密度，在用调节好的天平称小矿石的质量时，如果发现指针停在如图甲所示位置，这时应该______（选填序号：“①增加砝码；②减少砝码；③向左调平衡螺母；④向右调平衡螺母”）；当他在天平右盘中放入50g和10g的砝码各一个，并将游码移到如图乙所示的位置时，指针恰好指在分度盘的中央，则被测物体的质量为______g；用量筒量出小矿石体积的示意图如图丙所示，由此可知，小矿石的密度为______kg/m3。

17. 如图所示，是小明同学探究焦耳定律的部分实验装置。已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝______联在电路。若电路中的电流为0.7A，则甲电阻丝在2min内产生的热量为______J。小明还想用该实验装置探究“水和煤油吸热升温的特点”，除了将其中一瓶中的煤油换成等质量的水，还需要进行的调整是______。

18. 某款家用吸尘器额定电压为220V，额定电流为4A，吸尘器正常工作的额定功率为______W；正常工作时，吸尘器电动机线圈的发热功率为32W，则电动机线圈的电阻为 ______Ω，该电动机的效率为______。（结果保留一位小数）
19. 如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线，在虚线框中接入______（选填“灵敏电流计”或“电池组”时可以探究电磁感应现象，要完成该实验，应闭合开关，导体ab应_______（选填“上下”或“左右”）运动，这就是_______（选填“发电机”或“电动机”）的工作原理。

20. 如图甲所示，用滑轮组提升重物M。拉力F随时间的变化关系如图乙所示，重物上升的速度v随时间t变化的关系如图丙所示。不计绳重及绳子与轮间的摩擦，已知在2s~6s内，滑轮组的机械效率为80%。

（1）在2~6s内，以动滑轮为参照物，重物M是______（选填“静止”或“运动”）的，重物M的机械能______（选填“变大”“不变”或“变小”）；
（2）滑轮组中的动滑轮重为_______N。若将重物M的重力减小为900N，则提升重物匀速上升时，滑轮组的机械效率为______。
三、解答题
21. 画出图中的BC的入射光线和AO的折射光线____．

22. 如图所示用开瓶器开启瓶盖，请画出阻力F2、作用在A点最小动力F1的示意图。

23. 螺线管接通电源后，可以产生如图所示的磁感线，根据图中信息标明电源的正负极，小磁针的N极。

24. C919是我国拥有自主知识产权的大型客机。若该客机在空中以720km/h的速度沿水平直线匀速飞行30min，受到的阻力是其重力的0.1倍；客机发动机靠燃烧航空煤油提供能量，其转化效率为75%；已知客机飞行时总质量m=7.5×104kg。（g取10N/kg）求：
（1）客机在这段时间内通过的路程；
（2）发动机的功率；
（3）发动机在这段时间内燃烧航空煤油的质量。（航空煤油的热值q=5×107J/kg）
25. 如图是某家用电热油灯的电路原理图，油汀有“高温挡”、“中温挡”和“低温挡”三个挡位，铭牌见表。通电后电热管周围的导热油被加热到一定温度再将热量辐射出去，从而加热空间环境。已知电热丝的阻值R1>R2，c油=2.1×103J/（kg·℃），ρ油=0.8×103kg/m3。
求：（1）R1的阻值；
（2）电暖器在中温挡时，正常工作的电流；
（3）使用高温挡加热时效率为75%，使导热油温度升高20℃时，需要的加热时间。
额定电压
220V
导热油体积
25L
功率选择
1600W/1100W/500W三挡可调

26. 如图所示，秒表的读为______s。

27. 如图所示，在“探究通电螺线管外部磁场”的实验中，在有机玻璃板上均匀的撒满铁屑，并在铁屑上放几个小磁针，其中放小磁针的主要目的是______。

28. 如图所示，在“测量纸锥下落速度”活动中，高度应以______作为纸锥下落高度（选填“h1”、“h2”）。

29. 在观察“水的沸腾”实验中：

（1）小华组装好实验器材后开始实验，请你指出图甲中存在的操作错误是______；
（2）纠正错误操作后，开始计时。第3min温度计的示数如图乙所示，该示数为______℃，从表记录的数据可以分析出：水沸腾的特点是继续吸热，温度______；
时间/min
0
1
2
3
4
5
6
……
温度/℃
90
92
94

98
98
98
……
（3）小华和另一位同学选用的实验装置相同，且同时开始实验，但水开始沸腾的时间不同，他们绘制的沸腾图像如图丙所示，其中水的质量较大的图像为______（选填“a”或“b”）；
（4）酒精燃烧将化学能转化为内能，而这部分内能却很难再转化为化学能了，这是因为能量的转化和转移具有______性。
30. 小王同学用下列器材研究“影响滑动摩擦力大小的因素”：粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只。如图所示，4次实验中他都用弹簧测力计沿水平方向缓慢拉动物块，使其在水平长木板上做匀速直线运动。

（1）图丙中，弹簧测力计的示数为______N。
（2）分析_______两次实验，可得出：在接触面粗糙程度相同时，滑动摩擦力大小与压力的大小有关。
（3）图乙与图丁中铝块受到的摩擦力大小______。（选填“相等”、“不相等”或“不确定”）
31. 小荣利用光具座探究凸透镜成像规律，所用透镜的焦距为15cm。

（1）如图所示，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在______（选填“A”、“B”或“C”）区域内左右移动，才能在光屏上得到清晰的像。实验过程中，当把烛焰放在距凸透镜20cm处时，在另一侧移动光屏，光屏上可得到一个倒立、______的实像，这种成像性质通常应用在______上（选填“照相机”、“投影仪”或“放大镜”）；
（2）由于蜡烛燃烧变短，使烛焰的像偏向光屏______方，为使像仍成在光屏中央，若只调整凸透镜，则应将透镜向______调。（以上两空选填“上”或“下”）；
（3）为了做进一步的探究，凸透镜和烛焰的位置保持不变，将光屏远离凸透镜2cm，结果光屏上原来清晰的像变模糊了，再将一副眼镜放在透镜与烛焰之间并适当调整其位置，光屏上的像再次变清晰了，由此可知，该眼镜是______（选填“远”或“近”）视眼镜。


答案与解析
一、选择题
1. 下列估计值中最接近实际值的是（　　）
A. 成年人正常步行速度约为5m/s
B. 人感觉非常舒适的温度为37℃
C. 一个鸡蛋的重力约为0.5N
D. 家用冰箱的功率约为1000W
【答案】C
【解析】
【详解】A．成年人正常的步行速度约为1m/s，故A不符合实际；
B．人感觉非常舒适的温度为25℃，故B不符合实际；
C．一个鸡蛋的质量大概50g，根据可知，一个鸡蛋的重力约为0.5N，故C符合实际；
D．家用电冰箱的功率约为200W，故D不符合实际。
故选C。
2. 下列自然现象中，要吸收热量的是（　　）
A. 寒冬屋瓦上霜的形成 B. 初夏广场上雾的形成
C. 深秋草木上露的出现 D. 早春河面上冰的消融
【答案】D
【解析】
【分析】
【详解】A．寒冬屋瓦上霜的形成，是凝华现象，需要放热，故A不符合题意；
B C．初夏广场上雾的形成、深秋草木上露的出现，是液化现象，需要放热，故B不符合题意；
D．早春河面上冰的消融，，是熔化现象，需要吸热，故D符合题意。
故选D。
3. 下列关于物理学家做出贡献的叙述，不符合历史事实的是（　　）
A. 安培——电磁感应现象
B. 欧姆——电流的大小与电压、电阻的关系
C. 焦耳——影响电热大小的因素
D. 奥斯特——电流的磁效应
【答案】A
【解析】
【详解】A．安培的贡献为安培定则，电磁感应现象是法拉第的贡献，故A错误，符合题意；
B．欧姆的欧姆定律探究的是电流的大小与电压、电阻的关系，故B正确，不符合题意；
C．焦耳发现了焦耳定律，探究影响电热大小的因素，故C正确，不符合题意；
D．奥斯特发现通电导体周围存在磁场，为电流的磁效应，故D正确，不符合题意。
故选A。
4. 关于平面镜成像特点及其实验探究，下列说法中正确的是（　　）
A. 用玻璃板替代平面镜是为使成像更清晰
B. 将蜡烛靠近玻璃板的同时，像将远离玻璃板
C. 使用光屏探究平面镜所成像的虚实时，眼睛应该直接观察光屏
D. 做多次实验获得多组数据是为了减小误差
【答案】C
【解析】
【详解】A．用玻璃板代替平面镜，在蜡烛A的一侧，既能看到蜡烛A的像，同时也能看到蜡烛B，当蜡烛B和蜡烛A的像重合时，蜡烛B的位置便是蜡烛A像的位置，所以用玻璃板代替平面镜是为了确定像的位置，故A错误；
B．像与物到平面镜的距离相等，将蜡烛靠近玻璃板的同时像也会靠近玻璃板，故B错误；
C．虚像不能呈现在光屏上，所以使用光屏探究平面镜所成像虚实时，眼睛应该直接观察光屏，若光屏上不成像，则平面镜成的是虚像，故C正确；
D．在探究平面镜成像特点实验中，做多次实验获得多组数据是为了得到普遍的规律，故D错误。
故选C。
5. 一次家庭探究活动中，小明将一个U形磁体放到正在发光的灯泡中间，惊讶的发现了灯丝在不停地晃动。关于这种现象，下列说法中正确的是（　　）

A. 灯丝晃动是电磁感应现象
B. 灯丝晃动时是将内能转化成了机械能
C. 灯丝晃动是由于磁体能吸引钨这种金属
D. 灯丝晃动是由于磁场对电流的作用
【答案】D
【解析】
【详解】ABD．发光的灯泡中有电流通过，电流处于磁场中，要受到力的作用。灯丝晃动，说明其受力的方向不断改变，也说明灯丝通的是交变电流，这一过程中是电能转化成为机械能，故AB错误，D正确。
C．磁体只能吸引铁、钴、镍等物质，不能吸引钨，故C错误。
故选D。
6. 一蓄电池正负极标志模糊不清，以下四组器材中，不能判断蓄电池正负极的是（　　）
A. 开关、螺线管、小磁针、若干导线
B. 开关、小灯泡、电流表、若干导线
C. 开关、小灯泡、滑动变阻器、若干导线
D. 开关、电压表、若干导线
【答案】C
【解析】
【详解】A．通过小磁针的方向可以判断螺线管的磁极，从而判断出电流的方向和蓄电池正负极，故A不符合题意；
B．电流表有正负接线柱，根据电流表的偏转可以判断电路中电流的方向，从而判断出电蓄电池正负极，故B不符合题意；
C．滑动变阻器只可以改变电流的亮度，灯泡的亮度无法判断电路中电流的方向，无法判断出蓄电池正负极，故C符合题意；
D．电压表有正负接线柱，根据电压表的偏转可以判断与电源相连的接线柱连接电源的正负极，从而判断出电蓄电池正负极，故D不符合题意。
故选C。
7. 冰壶是2022北京冬奥会比赛项目之一。如图所示，冰壶比赛正在进行。在冰壶运动的过程中，下列分析正确的是（　　）

A. 冰壶对冰面的压力与受到的重力是一对平衡力
B. 冰壶离开手后继续向前滑行，是由于冰壶受惯性的作用
C. 运动员刷冰的过程中机械能转化为内能
D. 冰壶受到滑动摩擦力的方向与滑行方向相同
【答案】C
【解析】
【详解】A．冰壶受到的重力是地球对冰壶的作用力，压力是冰壶对冰面的作用力，压力与重力的方向相同，且作用在不同物体上，不是平衡力，故A错误；
B．冰壶离开手后，由于惯性会继续保持原来的运动状态，继续向前运动，惯性不是力，不能说是惯性的作用，故B错误；
C．运动员刷冰时克服摩擦做功，机械能转化为内能，故C正确；
D．冰壶滑行过程中，摩擦力阻碍了冰壶的运动，其受到滑动摩擦力的方向与滑行方向相反，故D错误。
故选C。
8. 下列有关生活用电的说法中正确的是（　　）
A. 家庭电路中，控制用电器的开关要连接在火线和用电器之间
B. 教室里同一个开关控制三盏灯，同时亮同时灭，是因为这三盏灯之间是串联的
C. 使用测电笔时，手不能接触到金属部分防止触电
D. 电能表转盘转得越快，用电器消耗的电能越多
【答案】A
【解析】
【详解】A．家庭电路中，为防止用电器断开后仍然带电，控制用电器的开关要连接在火线和用电器之间，故A正确；
B．家庭电路中各用电器相互不影响，属于并联，教室里同一个开关控制三盏灯，同时亮同时灭，是因为开关在干路上，故B错误；
C．使用测电笔时，手不能接触到笔尖金属体，但要接触笔尾金属体，氖泡才能发光，故C错误；
D．电能表转盘转得越快，表明用电器消耗的电能越快，即用电器的功率越大，故D错误。
故选A。
9. 已知铁的密度是7.9×103kg/m3，铝的密度是2.7×103kg/m3，用铁和铝做成的两个实心球，下列情况中不可能的是（　　）
A. 铁球的质量和体积都比铝球的大
B. 铁球的质量和体积都比铝球的小
C. 铁球的体积大于铝球的体积，但质量小于铝球
D. 铁球的体积小于铝球的体积，但质量大于铝球
【答案】C
【解析】
【详解】A．如果铁球很大、铝球很小，铁球的质量和体积可以都比铝球的大，故A不符合题意；
B．如果铁球很小、铝球很大，铁球的质量和体积可以都比铝球的小，故B不符合题意；
C．铁的密度大于铝的密度，如果铁球的体积大，则铁球的质量一定比铝球大，故C符合题意；
D．如果铁球的体积为1m3，质量为7.9×103kg；铝球的体积2m3，质量为5.4×103kg；可见铁球的体积比铝球的小，但质量比铝球的大，故D不符合题意。
故选C。
10. 在电影《斯巴达三百勇士》中，波斯军队用投石车投出巨石来攻击斯巴达克城的城墙，在巨石被投出到击中城墙的过程中，下列判断中错误的是（　　）

A. 巨石在最高点时重力势能最大
B. 巨石在最高点时动能大小为0
C. 巨石的动能先减小后增大
D. 巨石在撞击墙的过程中机械能减小
【答案】B
【解析】
【详解】AB．巨石在最高点时高度最大，重力势能最大；竖直方向速度为0，水平方向有向前的速度，则动能不为零。故A正确，不符合题意，B错误，符合题意；
C．巨石运动过程中，上升阶段，动能转化为重力势能，速度减小，高度增大；下落阶段重力势能转化为动能，速度增大，高度减小，因此整个过程动能先减小后增大，故C正确，不符合题意；
D．巨石在撞击墙的过程中，对墙体做功，将机械能转化为内能，则巨石的机械能减小，故D正确，不符合题意。
故选B。
11. 如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”。实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )

A. 10 Ω和40 Ω B. 20 Ω和30 Ω C. 10 Ω和20 Ω D. 30 Ω和40 Ω
【答案】C
【解析】
【详解】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压
U滑 =U-UR =3V-2V=1V
因为串联电路中各处的电流相等，所以根据欧姆定律可得

当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值
Rmax =2R滑max =2×10Ω=20Ω
即定值电阻的最大阻值不能超过20Ω，则a、b间换接的电阻阻值应为10Ω、20Ω。
故选C。

12. 如图所示，电源电压恒为4.5V，电压表量程“0~3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断中正确的是（　　）

A. 电路中电流变化范围是0.18A~0.5A
B. 滑动变阻器阻值变化的范围是4Ω~10Ω
C. 灯泡的最小功率是0.162W
D. 该电路的最大功率是1.25W
【答案】B
【解析】
【详解】A．由题意可知，灯泡正常发光的电流

由题意可知，滑动变阻器允许通过的最大电流为1A，故电路中的最大电流为0.5A ；灯泡的电阻

当变阻器的阻值增大时，电路中的电流减小，根据串联分压原理，变阻器的电压增大，因电压表并联在滑动变阻器两端，故电压表的示数变大，当电压表示数U2=3V时，电路中的电流最小，即此时灯泡中的电流

所以电路中电流的变化范围是0.3~0.5A，故A错误；
B．当电路中电流达到最大值I最大=0.5A时，总电阻最小

已知灯泡电阻为5Ω，所以滑动变阻器的最小阻值
RP最小=R最小-RL=9Ω-5Ω=4Ω
当电路中电流I最小=0.3A时，滑动变阻器接入电路的电阻最大

所以变阻器阻值范围为4~10Ω，故B正确；
C．当电路中的电流最小时，灯泡的功率最小

故C错误；
D．当电路中的电流最大I最大=0.5A时，电路中的功率最大

故D错误。
故选B。
二、填空题
13. 老师给学生上课，主要是利用了声音来传递______（选填“信息”或“能量”）；教室内要保持安静，是指要注意控制声音的______，以免影响他人；教室安装了表面粗糙的白色幕布，这样可以利用光的______使教室里各座位上的同学都能看到画面，而且这种白色幕布能反射______，使同学们能看到色彩正常的画面。
【答案】 ①. 信息 ②. 响度 ③. 漫反射 ④. 所有色光
【解析】
【详解】[1]老师给学生上课，通过声音向学生传授知识，利用了声音来传递信息。
[2]安静是指声音的响度小，教室内要保持安静，是指要注意控制声音的响度。
[3]使教室里各座位上的同学都能看到画面，是因为幕布表面粗糙，光发生了漫反射，将光反射到各个方向。
[4]白色幕布能反射所有色光，幕布上画面的颜色和物体的实际颜色相同，所以同学们能看到色彩正常的画面。
14. 如图所示，一块磁石及其周围的磁感线分布。该磁石的D端为磁体的______极。若用细线将其悬挂，使其在水平面内可以自由旋转，则磁石静止时，D端指向地理位置的______方。

【答案】 ①. 南##S ②. 南
【解析】
【详解】[1]根据磁体外部，磁感线从磁体的N极出发，回到S极，可判断D端是S极。
[2]用细线将其悬挂，使其在水平面内可以自由旋转，则磁石静止时，D端是磁体的南极，指向地理位置的南方。
15. 如图所示，将针插在绝缘底座上，把折成“A”字形的铝箔条水平架在针的顶端，用丝绸摩擦玻璃棒，玻璃棒将______（选填“得到”或“失去”）电子。用这根玻璃棒靠近静止的铝箔条一端时，铝箔条会旋转起来，这表明：带电物体能______轻小物体，力可以改变物体的______。

【答案】 ①. 失去 ②. 吸引 ③. 运动状态
【解析】
【详解】[1]玻璃对电子的束缚能力弱于丝绸，玻璃棒与丝绸摩擦，玻璃棒会失去电子，从而带正电。
[2][3]铝箔条的旋转是因为受到了玻璃棒对其产生的吸引力的作用，这个现象说明了带电物体可以吸引轻小物体，而且力使铝箔条由静止运动了起来，说明力可以改变物体的运动状态。
16. 小明同学在实验室里测某种小矿石的密度，在用调节好的天平称小矿石的质量时，如果发现指针停在如图甲所示位置，这时应该______（选填序号：“①增加砝码；②减少砝码；③向左调平衡螺母；④向右调平衡螺母”）；当他在天平右盘中放入50g和10g的砝码各一个，并将游码移到如图乙所示的位置时，指针恰好指在分度盘的中央，则被测物体的质量为______g；用量筒量出小矿石体积的示意图如图丙所示，由此可知，小矿石的密度为______kg/m3。

【答案】 ①. ② ②. 62 ③. 3.1×103
【解析】
【详解】[1]甲中指针偏向右侧，说明砝码和游码之和比物体的质量大了，要减少砝码或者调解游码，故①③④不符合题意，②符合题意，故选②。
[2]托盘天平测物体质量时，其质量大小是等于砝码和游码之和的，由图可知，游码的分度值为0.02g，读数为2g，故被测物体的质量为
m=50g+10g+2g=62g
[3]放入物体前，量筒中水的体积为60mL=60cm3，放入物体后体积为80mL=80cm3，则物体的体积为80cm3-60cm3=20cm3，由密度公式可得，物体的密度为

即矿石的密度为3.1×103kg/m3。
17. 如图所示，是小明同学探究焦耳定律的部分实验装置。已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝______联在电路。若电路中的电流为0.7A，则甲电阻丝在2min内产生的热量为______J。小明还想用该实验装置探究“水和煤油吸热升温的特点”，除了将其中一瓶中的煤油换成等质量的水，还需要进行的调整是______。

【答案】 ①. 串 ②. 294 ③. 见解析

【解析】
【详解】[1][2]已知，，在探究电流通过导体产生热量与电阻大小的关系时，将两个电阻丝串联接入电路中，即可保证电流和通电时间相同，若电路中的电流为0.7A，则甲电阻丝在2min内产生的热量为

[3]用该实验装置探究“水和煤油吸热升温的特点”时，让水和煤油吸收相同的热量，通过比较温度计示数的变化来比较吸热升温的特点，实验中除了将其中一瓶中的煤油换成等质量的水，还应保证甲乙两瓶中换成阻值相同的电阻丝。
18. 某款家用吸尘器额定电压为220V，额定电流为4A，吸尘器正常工作的额定功率为______W；正常工作时，吸尘器电动机线圈的发热功率为32W，则电动机线圈的电阻为 ______Ω，该电动机的效率为______。（结果保留一位小数）
【答案】 ①. 880 ②. 2 ③. 96.4%
【解析】
【详解】[1]吸尘器正常工作的额定功率为
P=UI=220V×4A=880W
[2]正常工作时，电流为4A，根据焦耳定律可知，电动机线圈的电阻为

[3]电动机的效率为

19. 如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线，在虚线框中接入______（选填“灵敏电流计”或“电池组”时可以探究电磁感应现象，要完成该实验，应闭合开关，导体ab应_______（选填“上下”或“左右”）运动，这就是_______（选填“发电机”或“电动机”）的工作原理。

【答案】 ①. 灵敏电流计 ②. 左右 ③. 发电机
【解析】
【详解】[1]电磁感应现象是闭合电路的一部分导体在磁场中做切割磁感线的运动时产生感应电流的现象，因此要探究电磁感应现象，虚框中应接入灵敏电流计。
[2]应闭合开关，导体ab要切割磁感线，应左右运动。
[3]发电机的工作原理是电磁感应现象，电动机的工作原理为通电导体在磁场中受力的作用。
20. 如图甲所示，用滑轮组提升重物M。拉力F随时间的变化关系如图乙所示，重物上升的速度v随时间t变化的关系如图丙所示。不计绳重及绳子与轮间的摩擦，已知在2s~6s内，滑轮组的机械效率为80%。

（1）在2~6s内，以动滑轮为参照物，重物M是______（选填“静止”或“运动”）的，重物M的机械能______（选填“变大”“不变”或“变小”）；
（2）滑轮组中的动滑轮重为_______N。若将重物M的重力减小为900N，则提升重物匀速上升时，滑轮组的机械效率为______。
【答案】 ①. 静止 ②. 变大 ③. 300 ④. 75%
【解析】
【详解】（1）[1]动滑轮随物体一起运动，物体相对于动滑轮没有位置的变化，则以动滑轮为参照物，重物M是静止的。
[2]由图丙可知，在2~6s内，重物上升时，质量不变，速度先增大后不变，动能先增大后不变；同时重物的高度变大，重力势能变大；因重物的动能先增大后不变，重力势能增大，所以重物的机械能变大。
（2）[3]由图知，动滑轮上的绳子段数是3段，拉力端移动距离
s=3h
在2~6s内，滑轮组的机械效率为80%，由图可知，2~6s内拉力为500N，因为

所以提升的物重
G物=3Fη=3×500N×80%=1200N
不计绳重及绳子与轮间的摩擦，拉力大小

则动滑轮重力
G轮=3F-G物=3×500N-1200N=300N
[4]若将重物M的重力减小为G′=900N，因不计绳重及绳子与轮间的摩擦，则提升重物匀速上升时，滑轮组的机械效率

三、解答题
21. 画出图中的BC的入射光线和AO的折射光线____．

【答案】

【解析】
【详解】凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．其光路图如图所示：

22. 如图所示用开瓶器开启瓶盖，请画出阻力F2、作用在A点最小动力F1的示意图。

【答案】
【解析】
【详解】瓶盖对启子的阻力竖直向下，过作用点做竖直向下的力F2即可；由杠杆平衡条件可知，要使得动力F1最小，动力臂应该最大，所以连接支点和A点，过A点做动力臂的向上的垂线，即可做出力F1，如图所示

23. 螺线管接通电源后，可以产生如图所示的磁感线，根据图中信息标明电源的正负极，小磁针的N极。

【答案】
【解析】
【详解】在磁体外部磁感线从N极出发回到S极，根据磁感线的方向判断出通电螺线管的磁极和小磁针的磁极，再根据右手定则判断出电流的方向即得电源的正负极。答案如下：

24. C919是我国拥有自主知识产权的大型客机。若该客机在空中以720km/h的速度沿水平直线匀速飞行30min，受到的阻力是其重力的0.1倍；客机发动机靠燃烧航空煤油提供能量，其转化效率为75%；已知客机飞行时总质量m=7.5×104kg。（g取10N/kg）求：
（1）客机在这段时间内通过的路程；
（2）发动机的功率；
（3）发动机在这段时间内燃烧航空煤油的质量。（航空煤油的热值q=5×107J/kg）
【答案】（1）3.6×105m；（2）1.5×107W；（3）720kg
【解析】
【详解】解：（1）该客机在空中以720km/h的速度，即200m/s，沿水平直线匀速飞行30min，由得，客机通过的路程
s=vt=200m/s×30×60s=3.6×105m
（2）飞行过程中受到的阻力是其重力的0.1倍，由于客机沿水平直线匀速飞行，根据二力平衡条件可得，牵引力大小等于阻力大小
F=f=0.1G=0.1mg=0.1×7.5×104kg×10N/kg=7.5×104N
则发动机的功率

（3）飞机发动机在这段时间内所做的功
W=Fs=7.5×104N×3.6×105m=2.7×1010J
由得，航空煤油燃烧放出的热量

由Q=mq得，燃烧航空煤油的质量

答：（1）客机在这段时间内通过的路程为3.6×105m；
（2）客机发动机的功率为1.5×107W；
（3）发动机在这段时间内燃烧航空煤油的质量为720kg。
25. 如图是某家用电热油灯的电路原理图，油汀有“高温挡”、“中温挡”和“低温挡”三个挡位，铭牌见表。通电后电热管周围的导热油被加热到一定温度再将热量辐射出去，从而加热空间环境。已知电热丝的阻值R1>R2，c油=2.1×103J/（kg·℃），ρ油=0.8×103kg/m3。
求：（1）R1的阻值；
（2）电暖器在中温挡时，正常工作的电流；
（3）使用高温挡加热时效率为75%，使导热油温度升高20℃时，需要的加热时间。
额定电压
220V
导热油体积
25L
功率选择
1600W/1100W/500W三挡可调

【答案】（1）96.8；（2）5A；（3）700s
【解析】
【详解】解：（1）当开关S、S1闭合，开关S2断开时，电阻R1单独工作，R1的电阻较大，由可知电功率较小，为低温挡。由得，R1的阻值为

（2）当开关S、S2闭合，开关S1断开时，电阻R2单独工作，为中温挡，由得，此时正常工作的电流为

（3）由得，导热油的质量为

导热油温度升高20℃，油需要吸收的热量为

高温挡加热时效率为75%，则使用高温挡加热，需要消耗的电能为

由得，高温档需要加热的时间为

答：（1）R1的阻值为96.8；
（2）电暖器在中温挡时，正常工作的电流为5A；
（3）使用高温挡加热时效率为75%，使导热油温度升高20℃时，需要的加热时间为700s。
26. 如图所示，秒表的读为______s。

【答案】337.5
【解析】
【详解】在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为5min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在37.5s处，所以秒针指示的时间为37.5s，即秒表的读数为

故秒表的读数为337.5s。
27. 如图所示，在“探究通电螺线管外部磁场”的实验中，在有机玻璃板上均匀的撒满铁屑，并在铁屑上放几个小磁针，其中放小磁针的主要目的是______。

【答案】判断该点磁场的方向
【解析】
【详解】在磁场中某点，小磁针静止时，N极所指方向就是该点的磁场方向，放小磁针的主要目的是判断该点磁场的方向。
28. 如图所示，在“测量纸锥下落速度”的活动中，高度应以______作为纸锥下落高度（选填“h1”、“h2”）。

【答案】h2
【解析】
【详解】在“测量纸锥下落速度”的活动中，纸锥尖先着地，纸锥运动的高度为纸锥尖到地面的距离，故图中h2为纸锥下落高度。
29. 在观察“水的沸腾”实验中：

（1）小华组装好实验器材后开始实验，请你指出图甲中存在的操作错误是______；
（2）纠正错误操作后，开始计时。第3min温度计的示数如图乙所示，该示数为______℃，从表记录的数据可以分析出：水沸腾的特点是继续吸热，温度______；
时间/min
0
1
2
3
4
5
6
……
温度/℃
90
92
94

98
98
98
……
（3）小华和另一位同学选用的实验装置相同，且同时开始实验，但水开始沸腾的时间不同，他们绘制的沸腾图像如图丙所示，其中水的质量较大的图像为______（选填“a”或“b”）；
（4）酒精燃烧将化学能转化为内能，而这部分内能却很难再转化为化学能了，这是因为能量的转化和转移具有______性。
【答案】 ①. 温度计的玻璃泡接触到了容器底 ②. 96 ③. 不变 ④. b ⑤. 方向
【解析】
【详解】（1）[1]测量液体温度时，温度计的玻璃球不能接触容器，故错误是温度计的玻璃泡接触到了容器底。
（2）[2]温度计的分度值为1℃，读数为96℃。
[3]从表中数据可以看出，四到六分钟时，温度没有发生变化，但此时还是在继续吸热，故沸腾的特点是继续吸热，温度不变。
（3）[4]水的质量越大，沸腾所需吸收的热量就越多，在相同的实验装置条件下加热所需要的的时间就越长，从图中可知，b加热到沸腾所用的时间长一些，故b代表水质量较大的图像。
（4）[5]能量的转换是具有方向性的，因此能够将一种能转化为另一种能，但却很难逆向进行。燃烧将化学能转化为内能，却很难将内能转化为化学能正说明此道理。
30. 小王同学用下列器材研究“影响滑动摩擦力大小的因素”：粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只。如图所示，4次实验中他都用弹簧测力计沿水平方向缓慢拉动物块，使其在水平长木板上做匀速直线运动。

（1）图丙中，弹簧测力计的示数为______N。
（2）分析_______两次实验，可得出：在接触面粗糙程度相同时，滑动摩擦力大小与压力的大小有关。
（3）图乙与图丁中铝块受到的摩擦力大小______。（选填“相等”、“不相等”或“不确定”）
【答案】 ①. 3.2 ②. 甲丙 ③. 相等
【解析】
【详解】（1）[1]由图可知，弹簧测力计的分度值为0.2N，所以示数为3.2N。
（2）[2]在接触面粗糙程度相同时，滑动摩擦力大小与压力的大小有关，要想得出这个结论，需要控制接触面粗糙程度相同，而压力不同，甲乙、乙丙、乙丁、丙丁接触面粗糙程度不同，故不符合题意，甲丙接触面粗糙程度相同，丙的压力大于甲，所以可以选择甲丙。
（3）[3]图乙与图丁中铝块压力相同，接触面粗糙程度也相同，故滑动摩擦力也相等。
31. 小荣利用光具座探究凸透镜成像的规律，所用透镜的焦距为15cm。

（1）如图所示，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在______（选填“A”、“B”或“C”）区域内左右移动，才能在光屏上得到清晰的像。实验过程中，当把烛焰放在距凸透镜20cm处时，在另一侧移动光屏，光屏上可得到一个倒立、______的实像，这种成像性质通常应用在______上（选填“照相机”、“投影仪”或“放大镜”）；
（2）由于蜡烛燃烧变短，使烛焰的像偏向光屏______方，为使像仍成在光屏中央，若只调整凸透镜，则应将透镜向______调。（以上两空选填“上”或“下”）；
（3）为了做进一步的探究，凸透镜和烛焰的位置保持不变，将光屏远离凸透镜2cm，结果光屏上原来清晰的像变模糊了，再将一副眼镜放在透镜与烛焰之间并适当调整其位置，光屏上的像再次变清晰了，由此可知，该眼镜是______（选填“远”或“近”）视眼镜。
【答案】 ①. B ②. 放大 ③. 投影仪 ④. 上 ⑤. 下 ⑥. 近
【解析】
【详解】（1）[1][2]凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，物距为
50cm-15cm=35cm
大于2倍焦距，所以此时成倒立缩小的实像，像距大于1倍焦距小于2倍焦距，即光屏在B区域内左右移动，才能在光屏上得到清晰的像。
[3]当把烛焰放在距凸透镜20cm处时，此时物距是20cm，物距大于1倍焦距小于2倍焦距，光屏上可得到一个倒立、放大的实像，投影仪应用此原理制成的。
（2）[4][5]实验中，燃烧的蜡烛逐渐变短，向下运动，所以光屏上的像逐渐向上移动；为了使像成在光屏的中心，根据经过光心的光线的传播方向不变可知，应向下移动凸透镜。
（3）[6]将光屏远离凸透镜2cm，像会成在光屏的前方，将一副眼镜放在透镜与烛焰之间并适当调整其位置，光屏上的像再次变清晰了，说明该透镜对光线有发散作用，会使所成的像向后移动，该透镜是凹透镜，近视眼镜实际上一个凹透镜。
