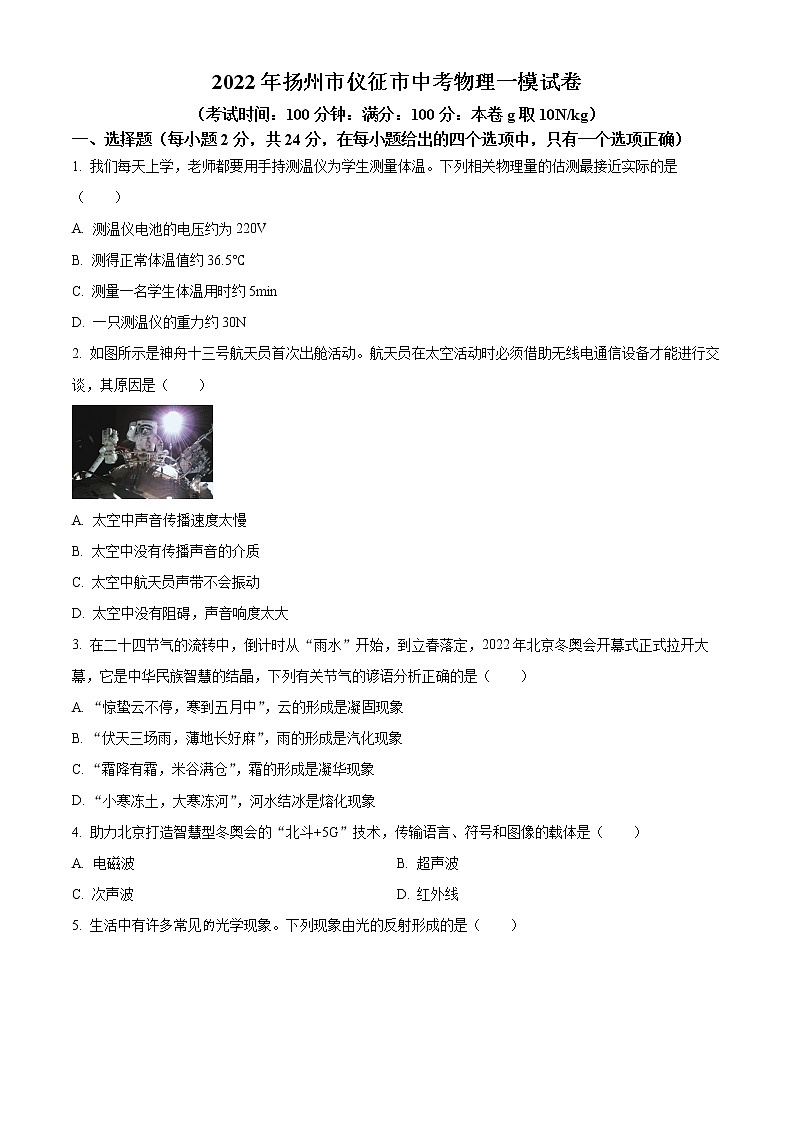

2022年扬州市仪征市中考物理一模试卷
（考试时间：100分钟：满分：100分：本卷g取10N/kg）
一、选择题（每小题2分，共24分，在每小题给出的四个选项中，只有一个选项正确）
1. 我们每天上学，老师都要用手持测温仪为学生测量体温。下列相关物理量的估测最接近实际的是（　　）
A. 测温仪电池的电压约为220V
B. 测得正常体温值约36.5℃
C. 测量一名学生体温用时约5min
D. 一只测温仪的重力约30N
2. 如图所示是神舟十三号航天员首次出舱活动。航天员在太空活动时必须借助无线电通信设备才能进行交谈，其原因是（　　）

A. 太空中声音传播速度太慢
B. 太空中没有传播声音的介质
C. 太空中航天员声带不会振动
D. 太空中没有阻碍，声音响度太大
3. 在二十四节气的流转中，倒计时从“雨水”开始，到立春落定，2022年北京冬奥会开幕式正式拉开大幕，它是中华民族智慧的结晶，下列有关节气的谚语分析正确的是（　　）
A. “惊蛰云不停，寒到五月中”，云的形成是凝固现象
B. “伏天三场雨，薄地长好麻”，雨的形成是汽化现象
C. “霜降有霜，米谷满仓”，霜的形成是凝华现象
D. “小寒冻土，大寒冻河”，河水结冰是熔化现象
4. 助力北京打造智慧型冬奥会的“北斗+5G”技术，传输语言、符号和图像的载体是（　　）
A. 电磁波 B. 超声波
C. 次声波 D. 红外线

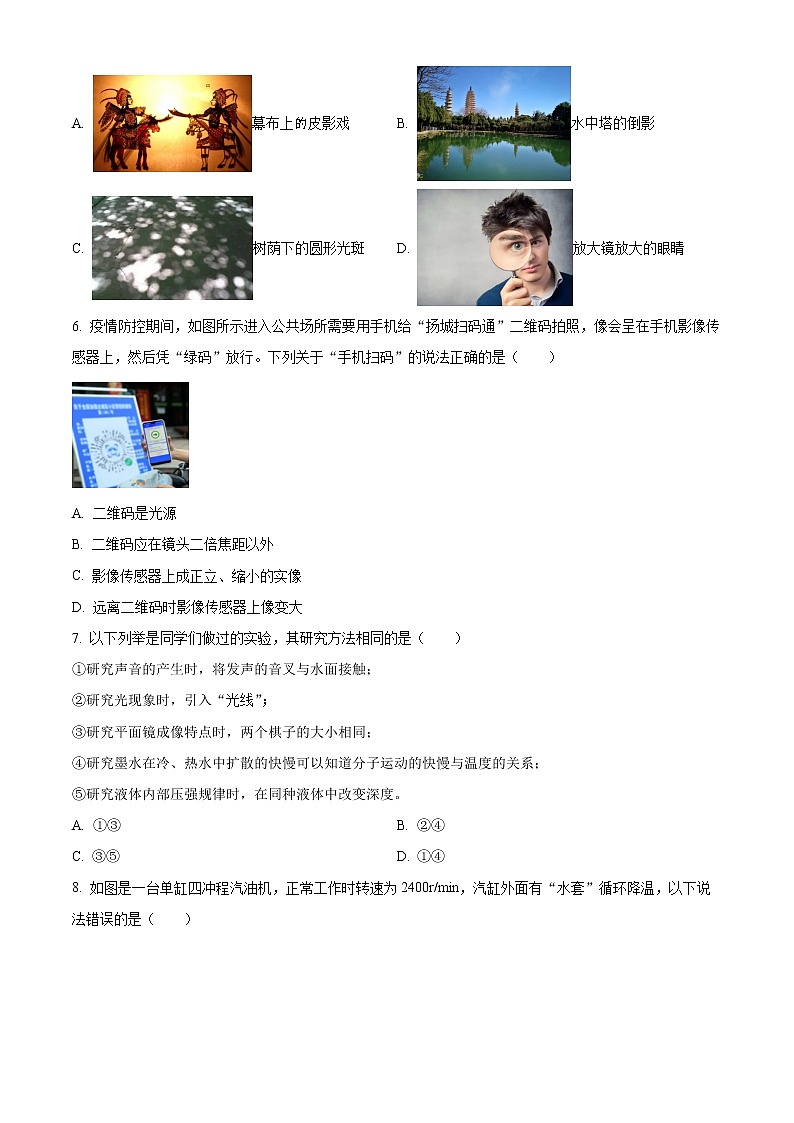

5. 生活中有许多常见光学现象。下列现象由光的反射形成的是（　　）
A. 幕布上皮影戏 B. 水中塔的倒影
C. 树荫下的圆形光斑 D. 放大镜放大的眼睛
6. 疫情防控期间，如图所示进入公共场所需要用手机给“扬城扫码通”二维码拍照，像会呈在手机影像传感器上，然后凭“绿码”放行。下列关于“手机扫码”的说法正确的是（　　）

A. 二维码是光源
B. 二维码应在镜头二倍焦距以外
C. 影像传感器上成正立、缩小的实像
D. 远离二维码时影像传感器上像变大
7. 以下列举是同学们做过的实验，其研究方法相同的是（　　）
①研究声音的产生时，将发声的音叉与水面接触；
②研究光现象时，引入“光线”；
③研究平面镜成像特点时，两个棋子的大小相同；
④研究墨水在冷、热水中扩散的快慢可以知道分子运动的快慢与温度的关系；
⑤研究液体内部压强规律时，在同种液体中改变深度。
A. ①③ B. ②④
C. ③⑤ D. ①④

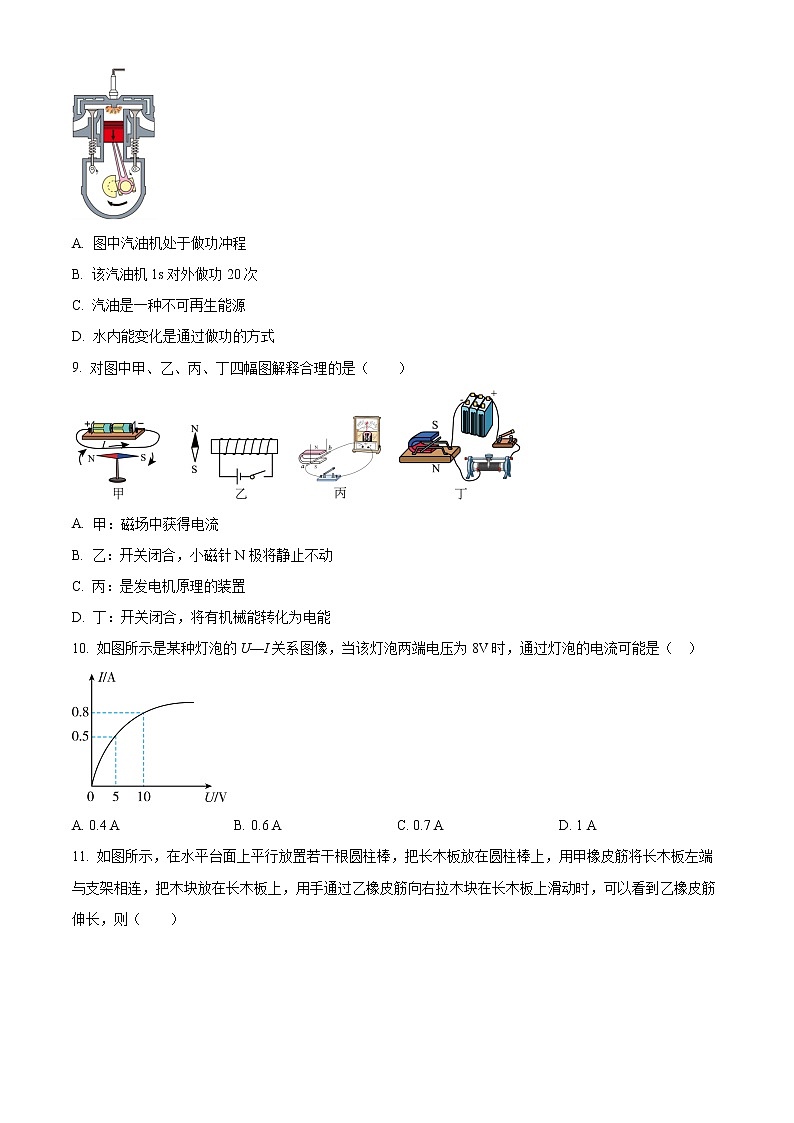

8. 如图是一台单缸四冲程汽油机，正常工作时转速为2400r/min，汽缸外面有“水套”循环降温，以下说法错误的是（　　）

A. 图中汽油机处于做功冲程
B. 该汽油机1s对外做功20次
C. 汽油是一种不可再生能源
D. 水内能变化是通过做功的方式
9. 对图中甲、乙、丙、丁四幅图解释合理的是（　　）

A. 甲：磁场中获得电流
B. 乙：开关闭合，小磁针N极将静止不动
C. 丙：是发电机原理的装置
D. 丁：开关闭合，将有机械能转化为电能
10. 如图所示是某种灯泡的U—I关系图像，当该灯泡两端电压为8V时，通过灯泡的电流可能是（ ）

A. 0.4 A B. 0.6 A C. 0.7 A D. 1 A
11. 如图所示，在水平台面上平行放置若干根圆柱棒，把长木板放在圆柱棒上，用甲橡皮筋将长木板左端与支架相连，把木块放在长木板上，用手通过乙橡皮筋向右拉木块在长木板上滑动时，可以看到乙橡皮筋伸长，则（　　）

A. 甲橡皮筋也会伸长，说明木块与长木板接触面之间的摩擦力是相互的
B. 长木板接触面受到木块水平向左的摩擦力
C. 甲橡皮筋长度缩短
D. 圆柱棒的作用是变滑动为滚动增大摩擦力
12. 如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（ ）

A. 电流表示数减小了0.1A
B. 电压表示数减小了0.5V
C. 定值电阻的电功率增大了0.2W
D. 电路总功率增大了1.5W
二、填空题（每空1分，共28分）
13. 王振同学五一节与家人去旅游，看到远处的帆船的情形如甲图所示，惊讶自己都看不清帆船上的数字，等帆船靠近之后观察到如乙所示情形，由此判断出王振视力问题是_______（近视眼/远视眼），应佩戴眼镜的镜片类型是_______（凸透镜/凹透镜），回来后配好了矫正眼镜，初戴时会觉得看远处清楚了，感觉周围东西_______（缩小/放大）而不习惯，并有头晕现象，正常眼睛观察近处物体最清晰而又不疲劳的距离约为25cm，这个距离叫明视距离，王振同学的明视距离比正常眼的要_______（选填“长”或“短”）；一段时间适应之后，有天早上去饭馆吃面条，当如丙图热气腾腾的面条端上来时，准备吃面条的王振发现眼镜模糊，看不清，这是因为_______（热汤/空气）中的水蒸气_______（填物态变化）形成的。王振同学感慨还是视力正常时好啊，自觉加入学校“护眼小卫士”宣传组，现身说法科普护眼知识。

14. 如图甲所示，弹簧测力计示数为5N，如图乙所示，小球一半浸在水中，测力计示数为2N，则小球受到的浮力为_________N，小球的体积为__________cm3，剪断悬吊小球的细线，小球在水中稳定时受到的浮力为__________N。（g取10N/kg）

15. 如图甲，用滑轮组将重为120N的物体匀速提起，在5s内绳子自由端移动的距离为3m，图乙是拉力F与绳自由端移动距离s的关系图象，不计绳重和摩擦。则图乙中阴影部分的面积表示的物理量的单位是 _____，拉力F的功率是 _____W，动滑轮的重是 _____N，该滑轮组的机械效率为 _____。

16. 如图所示是探究通电直导线周围磁场实验装置。
（1）将一根导线AB架在静止的小磁针_______（选填“上方”、“下方”或“上方、下方均可”），并使直导线AB与小磁针________（选填“平行”、“垂直”或“平行、垂直均可”），同时控制好距离，使实验效果更明显；
（2）当开关闭合时，导线下方的小磁针会发生偏转，说明通电导线周围存在磁场。此时若移去小磁针，上述结论是否成立？________（选填“成立”或“不成立”）

17. 如图所示的一架遥控直升飞机模型，当它匀速上升和匀速降落时（不计空气阻力），旋翼提供的升力是_______（选填“相等”或“不等”）的，其施力物体是_______。在某次竖直爬升过程中，旋翼意外停转，则飞机模型将立即________（选填“加速下落”或“减速上升”），如图所示的“阳光动力2号”飞机，其翼展达72m，但质量只有2300_______（填合适的单位），与一辆小汽车的质量相当；该飞机的机身使用的碳纤维蜂窝夹层材料，1cm3的质量仅为25mg，则其密度为_________kg/m3，其升空原理与图中热气球________（相同/不同）。

18. 杠杆是我们生活中一种常见的简单机械，如图所示，轻质杠杆OA可绕O点无摩擦转动，A点悬挂一个重为20N的物体，B点施加一个竖直向上的拉力F，使杠杆在水平位置平衡，且OB＝2m，AB＝1m。则F＝_______N，此杠杆是_______杠杆（选填“省力”、“等臂”或“费力”），若将拉力F逆时针向OB倾斜，则F_______（选填“变大”、“变小”或“不变”）。

19. 如图甲所示的电路，电源电压保持不变，将滑动变阻器R＇的滑片由最右端向左移动，直至灯泡正常工作，记录了电压表和电流表的示数，并绘制了如图乙的I—U关系图像，已知灯泡L的额定电压为2.5V。则电源电压为_______V，灯泡的额定功率为_______W，当小灯泡的实际功率与滑动变阻器消耗的功率相等时，电路的总功率为_______W。

三、解答题（除标注外其余每空1分，共48分）
20. 如图所示，请画出经过凹透镜的折射光线。

21. 如图所示，一木块沿斜面向下滑动，请画出木块所受到重力和对斜面的压力的示意图。

22. 如图，请把节能灯正确接人到家庭电路中。

23. 平衡车是一种新兴的代步工具，深受年轻人的喜爱。周末，质量为62kg的小文同学骑平衡车去距家3.6km的公园游玩，经过20min到达公园，当她站立在平衡车上保持静止时，车轮与水平地面的总接触面积为4×10-3m2，下表为某品牌平衡车的主要参数。求：
（1）她从家到公园的平均速度是多少km/h?
（2）她站立在平衡车上静止时对水平地面的压强是多少?
平衡车
电动机额定功率
700W
净重
14kg
最高车速
18km/h

24. 如图甲、乙所示是某调温型电烤箱及其简化电路图，它的额定工作电压为220V，R1和R2均为电烤箱中的加热元件，R1的阻值为40Ω。
（1）高温挡的电功率是多少?
（2）若低温挡电烤箱的电功率为400W，求R2的阻值是多少?
（3）小关发现傍晚用电高峰时，电烤箱加热时间比平时要长，她猜想是用电高峰时电功率偏低所致，于是她关闭家里所有用电器，只让电烤箱以高温挡工作，发现在2分钟内电能表的转盘转了100转，电能表的铭牌如图丙所示，则用电高峰时该电烤箱的实际电功率为多少？

25. 在做“探究平面镜成像特点”的实验时：

（1）所需的器材是玻璃板、两个完全相同的棋子、铅笔、刻度尺；
（2）实验时应选择玻璃板来代替平面镜，主要目的是为了_______（选填“看清A的像”或“看清B”），便于确定A的像位置；
（3）在实验过程中，将棋子A放在玻璃板的一侧，则棋子B应放在玻璃的另一侧。一边移动棋子B，一边_______，（选填“用眼睛透过玻璃板观察B”或“直接观察B”），直至_______时便停止移动蜡烛B，B的位置即为棋子A像的位置，用铅笔分别在_______（选填“A”、“B”或“A、B”）位置做标记；
（4）若要验证A的像为虚像，可在_______位置竖直放一张白纸，用眼睛直接观察，若白纸上没有_______，说明像为虚像。
26. 小明用相关器材进行了如下实验：

(1)图甲实验中，弹簧测力计应沿_____方向拉动木块做匀速直线运动，此时滑动摩擦力的大小等于_____________；
(2)为探究“接触面粗糙程度对滑动摩擦力大小的影响”和“阻力对物体运动的影响”，除图甲、乙所示的器材外，还需增加的相同器材是_________________；
(3)小明重新组合上述器材探究影响动能大小的因素，实验过程如图丙、丁所示（h1>h2）：

①实验中观察到木块移动的距离s1、s2接近，为使实验现象更明显，下列措施一定可行的是_____；
A.增大h1 B.增大h2
C.图丙实验用质量更小的木块 D.图丁实验用更粗糙的水平面
②改进实验方案，完成实验后，得出正确结论，下列现象可以用该结论解释的是_____。
A.高速公路对货车限高 B.高速公路对货车限重
C.桥梁对货车限重 D.高速公路对货车限速
27. 根据如图甲、乙、丙、丁、戊所示的五个探究实验装置图回答以下问题：

（1）甲、乙是小杨在常温下分别探究“冰和蜡烛熔化特点”的实验装置。两装置中采用“水浴法”加热的优点是_______；甲装置不用酒精灯加热优点是_______；实验中，热只能自发地由酒精灯的火焰传递给水，却不会反过来传递，说明能量的转移具有_______性；
（2）丙图是小刘完成“探究物质吸热升温属性”实验装置。实验中，沙子升温比水快，说明_______的比热容大。关于该实验的变量控制包括：采用相同的加热方法（如酒精灯火焰的大小，与烧杯底的距离，相同的烧杯）、_______相同；
（3）丁图是小张完成“比较酒精和碎纸片燃烧时放出的热量”实验装置。实验前左边装置中烧杯里水质量为200g，燃烧皿里酒精质量为4g，则实验前右边装置中燃烧皿里碎纸片质量为_______g。若酒精完全燃烧放出的热量有30%被水吸收，烧杯中水的温度升高了30℃，酒精的热值为_______J/kg；[c水=4.2×103J/（kg·℃）]
（4）图戊是小王完成“探究影响电流热效应的因素”实验装置。小王是准备探究电流通过导体产生的热量多少与_______的关系；
（5）在丙、丁、戊三个实验中，通过比较温度计升高的示数来比较被加热物体吸热多少的实验有_______个。
28. 创新小组用如图甲所示的电路来探究“电流与电阻的关系”，选用了阻值为5Ω、10Ω的定值电阻R1和R2，电压恒为6V的电源，“50Ω 1A”的滑动变阻器R，多挡开关S0等器材。

(1)闭合开关S，S0接某挡位，使R1单独接入ab间，发现电流表指针几乎不动，电压表示数接近6V，原因可能是R1______（填“短路”或“断路”）。排除故障后，调节滑动变阻器的滑片P，当电压表示数如图乙所示时，记录电流表的示数。
(2)保持滑片位置不动，改变S0接入2挡位，使R2单独接入ab间，向______（填“左”或“右”）调节滑片P，直至电压表示数为______V，记录电流表的示数。
(3)闭合开关S，S0接______挡时，使ab间接入阻值最大，重复前面的实验，记录数据。通过实验数据得出：电压一定时，通过导体的电流与导体的电阻成反比。
(4)该组同学选用上述部分器材设计了如图丙所示的电路，测量额定电流为0.3A的小灯泡的额定功率，请将实验过程补充完整
①S0接2挡，调节R的滑片P，使电压表示数为______V，小灯泡正常发光；
②S0接3挡，保持滑片P位置不动，读出此时电压表示数为3V；
③小灯泡的额定功率P额=______W。
29. 阅读短文，回答问题。
地铁
仪征即将进入地铁时代。乘坐地铁需文明出行、确保安全。地铁站的站台上标有黄色警戒线；乘客应留意车厢内红、绿色的线路指示灯。手持式安检仪用于检测乘客是否携带违禁金属物品，工作人员能根据安检仪发出低沉或尖锐的警报声，判断金属物品的大小；手持式安检仪的电池容量为2×103mA·h，额定电压为9V，额定功率为0.36W，电池容量指放电电流与放电总时间的乘积；当剩余电量减为电池容量的10%时，安检仪不能正常工作。图甲为另一种安检仪的原理模型，固定的矩形虚线区域内存在方向竖直向上的磁场，宽度为0.6m，边长0.2m的正方形金属线圈abcd放在水平传送带上，可随传送带一起以速度v匀速运动。线圈进、出磁场过程中会产生电流，从而线圈会受到大小随线圈速度增大而增大、方向水平的磁场力作用，因此线圈与传送带间也存在摩擦力；运动过程中线圈整体处于磁场中时，线圈中无电流产生。在线圈与传送带间无相对滑动时，传送带克服线圈摩擦力做功的功率P与对应的速度v的数据如下表。

v/（m·s-1）
0.2
0.3
0.5
0.6
08
P/W
0.016
0.036

0.144
0.256
（1）有乘客手捧鲜花进入车厢，所有乘客都闻到了花香，这是因为分子在_______；
（2）下列说法中，正确的是_______；
A．手持式安检仪也能检测出酒精等易燃违禁物品
B．通过手持式安检仪报警声的音调可判断金属物大小
C．在车厢内站立的乘客拉住扶手时，以扶手为参照物则乘客是运动的
D．佩戴紫色眼镜的乘客也能准确辨别出线路指示灯的颜色
（3）手持式安检仪正常工作时的电流为_______mA；电池充满电后，安检仪能正常工作的最长时间为_______h；
（4）分析表中数据，当传送带速度为0.5m/s时，传送带克服线圈摩擦力做功的功率P=_______W；线圈进入磁场时受到的摩擦力f与传送带匀速运动的速度v的变化关系如图乙所示，则当v＞_______m/s时线圈将在传送带上滑动。
答案与解析
一、选择题（每小题2分，共24分，在每小题给出的四个选项中，只有一个选项正确）
1. 我们每天上学，老师都要用手持测温仪为学生测量体温。下列相关物理量的估测最接近实际的是（　　）
A. 测温仪电池的电压约为220V
B. 测得正常体温值约36.5℃
C. 测量一名学生体温用时约5min
D. 一只测温仪的重力约30N
【答案】B
【解析】
【详解】A．测温仪使用两节干电池作电源，其电压约为3V，故A不符合题意；
B．人体正常温度很稳定，一般在36.5~37℃左右，测得正常体温值约36.5℃，故B符合题意；
C．手持测温仪利用的是红外线技术，测量时间很短，测量一名学生体温用时约1s左右，故C不符合题意；
D．一只测温仪的质量约为0.3kg，重力约

故D不符合题意。
故选B。
2. 如图所示是神舟十三号航天员首次出舱活动。航天员在太空活动时必须借助无线电通信设备才能进行交谈，其原因是（　　）

A. 太空中声音传播速度太慢
B. 太空中没有传播声音的介质
C. 太空中航天员声带不会振动
D 太空中没有阻碍，声音响度太大
【答案】B
【解析】
【详解】声音的传播需要介质，因太空中处于真空状态，没有传声介质，声音无法传播，故航天员在太空活动时必须借助无线电通信设备才能进行交谈。故ACD不符合题意，B符合题意。
故选B。
3. 在二十四节气的流转中，倒计时从“雨水”开始，到立春落定，2022年北京冬奥会开幕式正式拉开大幕，它是中华民族智慧的结晶，下列有关节气的谚语分析正确的是（　　）
A. “惊蛰云不停，寒到五月中”，云的形成是凝固现象
B. “伏天三场雨，薄地长好麻”，雨的形成是汽化现象
C. “霜降有霜，米谷满仓”，霜的形成是凝华现象
D. “小寒冻土，大寒冻河”，河水结冰是熔化现象
【答案】C
【解析】
【详解】A．云是高空中的水蒸气遇冷后液化形成的，属于液化现象，故A错误；
B．雨的形成是水蒸气遇冷液化形成小水珠，或云层中小冰晶下落过程中熔化成小水滴形成的，与汽化现象无关，故B错误；
C．霜是空气中水蒸气遇冷直接凝华成的小冰晶，属于凝华现象，故C正确；
D．河水结冰由液态变成固态，属于凝固现象，故D错误。
故选C。
4. 助力北京打造智慧型冬奥会的“北斗+5G”技术，传输语言、符号和图像的载体是（　　）
A. 电磁波 B. 超声波
C. 次声波 D. 红外线
【答案】A
【解析】
【详解】电磁波传播不需要介质，可以在真空中传播，广播、电视、移动通信、卫星都是用电磁波传递信息的，冬奥会的“北斗＋5G”技术，传输语言、符号和图像的载体是电磁波。
故选A。
5. 生活中有许多常见的光学现象。下列现象由光的反射形成的是（　　）
A. 幕布上的皮影戏 B. 水中塔的倒影
C. 树荫下的圆形光斑 D. 放大镜放大的眼睛
【答案】B
【解析】
【详解】A．幕布上的皮影戏，是由于光的直线传播形成的，皮影挡住了射向幕布上的光线，在幕布上形成了影子，故A不符合题意；
B．水中塔的倒影，是岸上的塔发出的光到达水面反射形成的像（平面镜成像），故B符合题意；
C．树荫下的圆形光斑，是太阳发出的光透过树荫间的小孔所成的像（小孔成像）；这是光的直线传播，故C不符合题意；
D．放大镜是凸透镜，当眼睛到放大镜的距离小于一倍焦距时，成正立放大的虚像；这是光的折射现象，故D不符合题意。
故选B。
6. 疫情防控期间，如图所示进入公共场所需要用手机给“扬城扫码通”二维码拍照，像会呈在手机影像传感器上，然后凭“绿码”放行。下列关于“手机扫码”的说法正确的是（　　）

A. 二维码是光源
B. 二维码应在镜头二倍焦距以外
C. 影像传感器上成正立、缩小的实像
D. 远离二维码时影像传感器上像变大
【答案】B
【解析】
【详解】A．二维码自己不能发光，靠反射光，不是光源，故A错误；
BC．手机摄像头相当于照相机，利用物距在2倍焦距以外，成倒立、缩小的实像原理工作的，所以二维码应在镜头二倍焦距以外，故B正确，C错误；
D．根据凸透镜成像规律，物距变大，像距变小，像变小，远离二维码时相当于物距变大，影像传感器上像变小，故D错误。
故选B。
7. 以下列举是同学们做过的实验，其研究方法相同的是（　　）
①研究声音的产生时，将发声的音叉与水面接触；
②研究光现象时，引入“光线”；
③研究平面镜成像特点时，两个棋子的大小相同；
④研究墨水在冷、热水中扩散的快慢可以知道分子运动的快慢与温度的关系；
⑤研究液体内部压强规律时，在同种液体中改变深度。
A. ①③ B. ②④
C. ③⑤ D. ①④
【答案】D
【解析】
【详解】①研究声音的产生时，将发声的音叉与水面接触，通过观察液面的变化间接反映发声体的振动，属于转换法；
②研究光现象时，不直接具体，引入“光线”来研究光的传播规律，属于模型法；
③研究平面镜成像特点时，两个棋子的大小相同，用一个棋子替代另一个棋子像的位置，属于等效替代法；
④分子太小了，无法直接观察运动规律，研究墨水在冷、热水中扩散的快慢可以知道分子运动的快慢与温度的关系，属于转换法；
⑤液体内部压强大小与深度和液体密度有关，研究液体内部压强规律时，在同种液体中改变深度，属于控制变量法。
综合上述分析，研究方法相同的是①④同属于转换法。故ABC不符合题意，D符合题意。
故选D。
8. 如图是一台单缸四冲程汽油机，正常工作时转速为2400r/min，汽缸外面有“水套”循环降温，以下说法错误的是（　　）

A. 图中汽油机处于做功冲程
B. 该汽油机1s对外做功20次
C. 汽油是一种不可再生能源
D. 水内能变化是通过做功的方式
【答案】D
【解析】
【详解】A．图中汽油机的两气门均关闭，燃料燃烧产生高温高压气体推动活塞向下运动，对外做功，处于做功冲程，故A正确，A不符合题意；
B．一个工作循环有4个冲程，飞轮转2r，对外做功1次，该汽油机转速为2400r/min，1s飞轮转40r，对外做功20次，故B正确，B不符合题意；
C．汽油属于化石能源，短时间内是不能再生的，是一种不可再生能源，故C正确，C不符合题意；
D．汽油机工作时气缸温度很高，通过水循环降温，气缸将热量传给水，内能减小，温度降低，内能变化是通过热传递的方式，故D错误，D符合题意。
故选D。
9. 对图中甲、乙、丙、丁四幅图解释合理的是（　　）

A. 甲：磁场中获得电流
B. 乙：开关闭合，小磁针N极将静止不动
C. 丙：是发电机原理的装置
D. 丁：开关闭合，将有机械能转化为电能
【答案】C
【解析】
【详解】A．该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，故A不符合题意；
B．闭合开关，通电螺线管中电流从左端流入，右端流出，根据安培定则可知，螺线管的左端是N极，由异名磁极相互吸引可知，则小磁针S极向右偏转，N极将向左偏转，故B不符合题意；
C．当导体在磁场中做切割磁感线运动时，导体中便会产生电流，属于电磁感应现象，发电机根据此原理制成的，故C符合题意；
D．图中有电源、磁体、导轨和金属棒，闭合开关，金属棒会运动，说明通电导体在磁场中受到力的作用，将电能转化为机械能，故D不符合题意。
故选C。
10. 如图所示是某种灯泡的U—I关系图像，当该灯泡两端电压为8V时，通过灯泡的电流可能是（ ）

A. 0.4 A B. 0.6 A C. 0.7 A D. 1 A
【答案】C
【解析】
【详解】由灯泡的U—I关系图象可知，当该灯泡两端电压为5V时，通过的电流为0.5A，由R=得到此时灯丝电阻为10Ω；当该灯泡两端电压为10V时，通过的电流为0.8A，由R=得到此时灯丝电阻为12.5Ω；由图象可知，灯丝电阻随灯泡两端电压的增大而增大，当该灯泡两端电压为8V时，灯丝电阻在10Ω和12.5Ω之间。
A．当该灯泡两端电压为8V时，若通过的电流为0.4A，则灯丝电阻
R==20Ω，
故A不符合题意；
B．当该灯泡两端电压为8V时，若通过的电流为0.6A，则灯丝电阻
R=≈13.3Ω，
故B不符合题意；
C．当该灯泡两端电压为8V时，若通过的电流为0.7A，则灯丝电阻
R=≈11.4Ω，
故C符合题意；
D．当该灯泡两端电压为8V时，若通过的电流为1A，则灯丝电阻
R==8Ω，
故D不符合题意。
11. 如图所示，在水平台面上平行放置若干根圆柱棒，把长木板放在圆柱棒上，用甲橡皮筋将长木板左端与支架相连，把木块放在长木板上，用手通过乙橡皮筋向右拉木块在长木板上滑动时，可以看到乙橡皮筋伸长，则（　　）

A. 甲橡皮筋也会伸长，说明木块与长木板接触面之间的摩擦力是相互的
B. 长木板接触面受到木块水平向左的摩擦力
C. 甲橡皮筋长度缩短
D. 圆柱棒的作用是变滑动为滚动增大摩擦力
【答案】A
【解析】
【详解】AB．用手通过乙橡皮筋向右拉木块在长木板上滑动时，由于木块向右发生了相对运动，木块受到长木板向左的摩擦力，物体间力的作用是相互的，所以木块也会给长木板一个向右的摩擦力，故A符合题意，B不符合题意；
C．由于木块给长木板一个向右的摩擦力，当这个摩擦力和地面与长木板之间的摩擦力相等时，长木板在这两个摩擦力作用下处于平衡状态，甲橡皮筋不受拉力，长度不变，如果这个摩擦力大于地面的摩擦力，则甲橡皮筋受到拉力作用伸长，不可能缩短，故C不符合题意；
D．圆柱棒的作用是变滑动为滚动减小摩擦力，故D不符合题意。
故选A
12. 如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（ ）

A. 电流表示数减小了0.1A
B. 电压表示数减小了0.5V
C. 定值电阻的电功率增大了0.2W
D. 电路总功率增大了1.5W
【答案】D
【解析】
【详解】由图可知，变阻器R变与R串联在电路中，电压表测滑动变阻器两端电压，电流表测电路中电流；A、使变阻器的阻值减小5Ω，根据串联电路的电阻特点可知总电阻变小，由于电源电压不变，根据I＝可知电路中电流变大，所以电流表示数变化了0.1A，应是增大0.1A，故A错误；B、设原来变阻器接入电路的阻值为R变，变阻器的阻值减小5Ω后，此时变阻器接入电路的阻值为R变-5Ω，由题意可知：△I＝I2-I1＝0.1A，即：＝0.1A，所以：＝0.1A，解得：R变＝10Ω，R变＝-45Ω（舍去），所以，I1＝＝0.5A，I2＝＝0.6A，则电压表示数变化量：△U变＝I2（R变-5Ω）-I1R变＝0.6A×（10Ω-5Ω）-0.5A×10Ω＝-2V，所以电压表示数减小了2V；故B错误；C、定值电阻电功率的增大量：△P1＝I22R-I12R＝（0.6A）2×20Ω-（0.5A）2×20Ω＝2.2W，故C错误；D、总功率的增大量：△P＝UI2-UI1＝15V×0.6A-15V×0.5A＝1.5W，故D正确．故选D．
点睛：（1）由图R与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测的电路中电流，根据欧姆定律判断电流表示数变化情况；（2）根据串联电路的特点和欧姆定律先求出变阻器连入电路的阻值，然后分别根据电功率公式求出功率．
二、填空题（每空1分，共28分）
13. 王振同学五一节与家人去旅游，看到远处的帆船的情形如甲图所示，惊讶自己都看不清帆船上的数字，等帆船靠近之后观察到如乙所示情形，由此判断出王振视力问题是_______（近视眼/远视眼），应佩戴眼镜的镜片类型是_______（凸透镜/凹透镜），回来后配好了矫正眼镜，初戴时会觉得看远处清楚了，感觉周围东西_______（缩小/放大）而不习惯，并有头晕现象，正常眼睛观察近处物体最清晰而又不疲劳的距离约为25cm，这个距离叫明视距离，王振同学的明视距离比正常眼的要_______（选填“长”或“短”）；一段时间适应之后，有天早上去饭馆吃面条，当如丙图热气腾腾的面条端上来时，准备吃面条的王振发现眼镜模糊，看不清，这是因为_______（热汤/空气）中的水蒸气_______（填物态变化）形成的。王振同学感慨还是视力正常时好啊，自觉加入学校“护眼小卫士”宣传组，现身说法科普护眼知识。

【答案】 ①. 近视眼 ②. 凹透镜 ③. 缩小 ④. 短 ⑤. 热汤 ⑥. 液化
【解析】
【详解】[1][2]看到远处的帆船模糊不清，只能看清近处的物体，是因为晶状体会聚能力太强，导致远处物体的像成在视网膜的前方，属于近视眼的特点，由于晶状体会聚能力太强，需要配戴具有发散功能的透镜，所以佩戴眼镜的镜片类型是凹透镜。
[3]由于近视眼镜是凹透镜制成的，对光线有发散作用，所以初戴时会觉得看远处清楚了，感觉周围东西缩小了。
[4]由于近视眼患者的晶状体会聚能力太强，远处物体的像容易成在视网膜的前方，故明视距离比正常眼的要短。
[5][6]眼镜模糊是因为在眼镜片上发生了液化现象，液化是热的水蒸气遇冷形成的，空气与眼镜温度接近，只有热汤中汽化的水蒸气温度高，在眼镜片遇冷才能液化，故眼镜模糊是热汤中水蒸气遇冷液化造成的。
14. 如图甲所示，弹簧测力计示数为5N，如图乙所示，小球一半浸在水中，测力计示数为2N，则小球受到的浮力为_________N，小球的体积为__________cm3，剪断悬吊小球的细线，小球在水中稳定时受到的浮力为__________N。（g取10N/kg）

【答案】 ①. 3 ②. 600 ③. 5
【解析】
【分析】
【详解】[1]小球受到浮力
F浮=G﹣F示=5N﹣2N=3N
[2]因为F浮=ρ水gV排，所以

物体的体积

[3]小球的质量


小球的密度小于水的密度，最终漂浮在水面上，受到的浮力
F浮′=G=5N

15. 如图甲，用滑轮组将重为120N的物体匀速提起，在5s内绳子自由端移动的距离为3m，图乙是拉力F与绳自由端移动距离s的关系图象，不计绳重和摩擦。则图乙中阴影部分的面积表示的物理量的单位是 _____，拉力F的功率是 _____W，动滑轮的重是 _____N，该滑轮组的机械效率为 _____。

【答案】 ①. J ②. 30 ③. 30 ④. 80%
【解析】
【详解】[1]图乙中纵坐标表示拉力，且拉力大小为50N不变，横坐标表示绳子自由端移动的距离，所以
阴影部分的面积＝拉力乘以绳子自由端移动的距离
即表示拉力所做的总功，功的单位是J。
[2]由题知，在5s时间内绳子自由端移动的距离为
s＝3m
则拉力做的总功
W＝Fs＝50N×3m＝150J
拉力的功率为

[3]由图知动滑轮接触的绳子段数为n＝3，不计绳重和摩擦，根据可知，动滑轮的重为
G动＝3F﹣G＝3×50N﹣120N＝30N
[4]该滑轮组的机械效率为为

16. 如图所示是探究通电直导线周围磁场的实验装置。
（1）将一根导线AB架在静止的小磁针_______（选填“上方”、“下方”或“上方、下方均可”），并使直导线AB与小磁针________（选填“平行”、“垂直”或“平行、垂直均可”），同时控制好距离，使实验效果更明显；
（2）当开关闭合时，导线下方的小磁针会发生偏转，说明通电导线周围存在磁场。此时若移去小磁针，上述结论是否成立？________（选填“成立”或“不成立”）

【答案】 ①. 上方 ②. 平行 ③. 成立
【解析】
【详解】（1）[1]小磁针下方有小磁针的支柱，放置导线有影响，而且影响学生观察，故导线AB架在静止的小磁针上方更好。
[2]根据导线周围磁场方向的特点，导线下方的磁场方向与导线中电流方向垂直，如果导线方向与磁针平行放置，则磁场方向与磁针方向垂直，小磁针会转过一个角度，实验现象更明显，如果垂直放置则磁场方向与小磁针方向平行，小磁针可能不偏转，故使直导线AB与小磁针平行有利用观察现象。
（2）[3]通电电线周围存在磁场，与电流有关，小磁针只是显示磁场存在的一个工具，有无小磁针，磁场都真实存在。故移去小磁针，上述结论仍然成立。
17. 如图所示的一架遥控直升飞机模型，当它匀速上升和匀速降落时（不计空气阻力），旋翼提供的升力是_______（选填“相等”或“不等”）的，其施力物体是_______。在某次竖直爬升过程中，旋翼意外停转，则飞机模型将立即________（选填“加速下落”或“减速上升”），如图所示的“阳光动力2号”飞机，其翼展达72m，但质量只有2300_______（填合适的单位），与一辆小汽车的质量相当；该飞机的机身使用的碳纤维蜂窝夹层材料，1cm3的质量仅为25mg，则其密度为_________kg/m3，其升空原理与图中热气球________（相同/不同）。

【答案】 ①. 相等 ②. 空气 ③. 减速上升 ④. kg ⑤. 25 ⑥. 不同
【解析】
【分析】
【详解】[1][2]当飞机模型匀速上升和匀速降落时，对飞机进行受力分析，飞机受到空气的给飞机的升力，该力的施力物体是空气，飞机还受到自身的重力，因为飞机匀速上升和降落时都处于平衡状态，所以受到的升力都等于重力，因为重力一定，所以上升和降落过程中所受的升力相等。
[3]当旋翼意外停转，飞机所受的升力消失，此时飞机只受重力，此时合力方向和运动方向相反，由于惯性，飞机将向上做减速直线运动。
[4]“阳光动力2号”飞机，其质量约为2t，即2300kg。
[5]该材料的密度为

[6]该飞机升空的原理利用了流体压强和流速的关系，而热气球升空的原理利用了浮力的知识，因此其升空原理与图中热气球不同。
18. 杠杆是我们生活中一种常见的简单机械，如图所示，轻质杠杆OA可绕O点无摩擦转动，A点悬挂一个重为20N的物体，B点施加一个竖直向上的拉力F，使杠杆在水平位置平衡，且OB＝2m，AB＝1m。则F＝_______N，此杠杆是_______杠杆（选填“省力”、“等臂”或“费力”），若将拉力F逆时针向OB倾斜，则F_______（选填“变大”、“变小”或“不变”）。

【答案】 ①. 30 ②. 费力 ③. 变大
【解析】
【详解】[1]如图所示，根据杠杆平衡条件可得

则拉力F为

[2]此杠杆动力臂OB小于阻力臂OA，动力大于阻力，属于费力杠杆。
[3]将拉力F逆时针向OB倾斜，则拉力的力臂变为以OB为直角三角形的直角边，小于OB，力臂变短了，阻力与阻力臂不变，根据杠杆平衡条件，拉力F变大。
19. 如图甲所示的电路，电源电压保持不变，将滑动变阻器R＇的滑片由最右端向左移动，直至灯泡正常工作，记录了电压表和电流表的示数，并绘制了如图乙的I—U关系图像，已知灯泡L的额定电压为2.5V。则电源电压为_______V，灯泡的额定功率为_______W，当小灯泡的实际功率与滑动变阻器消耗的功率相等时，电路的总功率为_______W。

【答案】 ①. 3 ②. 0.625 ③. 0.6
【解析】
【详解】[1]如图甲所示，灯泡L和滑动变阻器R＇串联，电压表是测滑动变阻器R＇的电压，滑动变阻器R＇的滑片由最右端向左移动，直至灯泡正常工作，记录了电压表和电流表的示数，并绘制了如图乙的I—U关系图像，当滑动变阻器R＇的滑片在最右端时，电路中的电流最小为0.1A，当电流为0.25A，电压表示数为0.5V时，灯泡正常工作，所以电源电压为
；
[2] 灯泡的额定功率为
；
[3]灯泡L和滑动变阻器R＇是串联的，当小灯泡的实际功率与滑动变阻器消耗的功率相等时，他们的电压电流都一样，电源电压为3V，所以他们的电压都为3V，由乙图可知，当时的电流为0.2A，所以电路的总功率为
。
三、解答题（除标注外其余每空1分，共48分）
20. 如图所示，请画出经过凹透镜的折射光线。

【答案】
【解析】
【详解】根据凹透镜三条特殊光线的画法，平行于主光轴的光线经凹透镜折射后反向延长线过焦点，延长线过焦点的光线经凹透镜折射后平行于主光轴，如图所示

21. 如图所示，一木块沿斜面向下滑动，请画出木块所受到重力和对斜面的压力的示意图。

【答案】
【解析】
【分析】（1）重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；
（2）压力是接触面受到的力，因此压力的作用点在接触面上，即物体与接触面的中点；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可。
【详解】过物体重心画带箭头的线段，方向竖直向下，符号为G；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F。如图所示：

22. 如图，请把节能灯正确接人到家庭电路中。

【答案】
【解析】
【详解】火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：
。
23. 平衡车是一种新兴的代步工具，深受年轻人的喜爱。周末，质量为62kg的小文同学骑平衡车去距家3.6km的公园游玩，经过20min到达公园，当她站立在平衡车上保持静止时，车轮与水平地面的总接触面积为4×10-3m2，下表为某品牌平衡车的主要参数。求：
（1）她从家到公园的平均速度是多少km/h?
（2）她站立在平衡车上静止时对水平地面的压强是多少?
平衡车
电动机额定功率
700W
净重
14kg
最高车速
18km/h

【答案】（1）；（2）
【解析】
【详解】解：（1）她从家到公园的平均速度是

（2）她站立在平衡车上静止时对水平地面的压力为

她站立在平衡车上静止时对水平地面的压强为

答：（1）她从家到公园的平均速度是10.8km/h；
（2）她站立在平衡车上静止时对水平地面的压强是。
24. 如图甲、乙所示是某调温型电烤箱及其简化电路图，它的额定工作电压为220V，R1和R2均为电烤箱中的加热元件，R1的阻值为40Ω。
（1）高温挡的电功率是多少?
（2）若低温挡电烤箱的电功率为400W，求R2的阻值是多少?
（3）小关发现傍晚用电高峰时，电烤箱加热时间比平时要长，她猜想是用电高峰时电功率偏低所致，于是她关闭家里所有用电器，只让电烤箱以高温挡工作，发现在2分钟内电能表的转盘转了100转，电能表的铭牌如图丙所示，则用电高峰时该电烤箱的实际电功率为多少？

【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）当、都闭合时，电路中只有电阻接入电路中，此时电路中电阻最小，由可知，电路的功率最大，电烤箱处于高温挡；则高温挡的电功率为

（2）当只闭合时，、串联，电路中总电阻最大，由可知，电路的功率最小，电烤箱处于低温挡。由可得，电路中的总电阻为

的阻值为

（3）“”表示电路中用电器每消耗的电能，电能表的转盘转3000转，电能表转盘转100转时，高温挡时电烤箱消耗的电能为

电烤箱的实际功率为

答：（1）高温挡的电功率是为；
（2）发热电阻的阻值是；
（3）用电高峰时家庭电路的电烤箱的实际功率为。
25. 在做“探究平面镜成像特点”的实验时：

（1）所需的器材是玻璃板、两个完全相同的棋子、铅笔、刻度尺；
（2）实验时应选择玻璃板来代替平面镜，主要目的是为了_______（选填“看清A的像”或“看清B”），便于确定A的像位置；
（3）在实验过程中，将棋子A放在玻璃板的一侧，则棋子B应放在玻璃的另一侧。一边移动棋子B，一边_______，（选填“用眼睛透过玻璃板观察B”或“直接观察B”），直至_______时便停止移动蜡烛B，B的位置即为棋子A像的位置，用铅笔分别在_______（选填“A”、“B”或“A、B”）位置做标记；
（4）若要验证A的像为虚像，可在_______位置竖直放一张白纸，用眼睛直接观察，若白纸上没有_______，说明像为虚像。
【答案】 ①. 看清B ②. 用眼睛透过玻璃板观察B ③. B与A的像完全重合 ④. A、B ⑤. B ⑥. A的像
【解析】
【详解】（2）[1]玻璃板的好处是既能反射光线成像，也能让光线透过，便于确定像的位置，这里主要是方便观察B的位置。
（3）[2][3]A的像是玻璃板反射形成的，实验中要用B替代A，与A的像重合，便于确定像的位置及大小关系，所以一边移动棋子B，一边用眼睛透过玻璃板观察B，直至B与A的像完全重合时，便停止移动蜡烛B。
[4]实验中要比较像与物到平面镜距离，则要记录像与物的位置。所以用铅笔分别在A、B位置做标记。
（4）[5][6]根据平面镜成像的原理，像是反射光线反向延长线的交点，并非实际光线会聚而成，不能在光屏上承接，所以为了验证A的像为虚像，可在B的位置竖直放一张白纸，用眼睛直接观察，若白纸上没有A的像，说明像为虚像。
26. 小明用相关器材进行了如下实验：

(1)图甲实验中，弹簧测力计应沿_____方向拉动木块做匀速直线运动，此时滑动摩擦力的大小等于_____________；
(2)为探究“接触面粗糙程度对滑动摩擦力大小的影响”和“阻力对物体运动的影响”，除图甲、乙所示的器材外，还需增加的相同器材是_________________；
(3)小明重新组合上述器材探究影响动能大小的因素，实验过程如图丙、丁所示（h1>h2）：

①实验中观察到木块移动的距离s1、s2接近，为使实验现象更明显，下列措施一定可行的是_____；
A.增大h1 B.增大h2
C.图丙实验用质量更小的木块 D.图丁实验用更粗糙的水平面
②改进实验方案，完成实验后，得出正确结论，下列现象可以用该结论解释的是_____。
A.高速公路对货车限高 B.高速公路对货车限重
C.桥梁对货车限重 D.高速公路对货车限速
【答案】 ①. 水平 ②. 弹簧测力计示数或拉力大小 ③. 毛巾、棉布（粗糙程度不同的水平面） ④. A ⑤. D
【解析】
【详解】(1)[1][2]实验时为了测出滑动摩擦力大小，应使弹簧测力计拉着木块在水平面上做匀速直线运动，所以弹簧测力计应沿水平方向拉动木块，此时摩擦力和拉力是一对平衡力，根据二力平衡，可知此时滑动摩擦力与拉力大小相等。
(2)[3]在“探究影响滑动摩擦力因素”时需研究摩擦力与物体表面粗糙程度的关系，需要粗糙程度不同的水平面，在“阻力对物体运动的影响”时，让物体从相同高度滑下，在粗糙程度不同的水平面上滑动的距离研究阻力对物体运动的影响。所以两个实验需要的共同器材为粗糙程度不同的水平面，如毛巾、棉布等。
(3)①[4]AB．为使实验现象更明显，应增加h1，h2之间的高度差，所以可以增大h1，或减小h2，故A项符合题意，B项不符合题意；
CD．实验探究动能大小与速度的关系，应当控制质量和水平面的粗糙程度不变，故CD项不符合题意。
故选A。
②[5]实验探究动能大小与速度的关系，质量相同时速度越大动能越大，所以高速公路对货车限速，以减小货车的动能，可以用该实验结论来解释。
故选D。
27. 根据如图甲、乙、丙、丁、戊所示的五个探究实验装置图回答以下问题：

（1）甲、乙是小杨在常温下分别探究“冰和蜡烛熔化特点”的实验装置。两装置中采用“水浴法”加热的优点是_______；甲装置不用酒精灯加热优点是_______；实验中，热只能自发地由酒精灯的火焰传递给水，却不会反过来传递，说明能量的转移具有_______性；
（2）丙图是小刘完成“探究物质吸热升温的属性”实验装置。实验中，沙子升温比水快，说明_______的比热容大。关于该实验的变量控制包括：采用相同的加热方法（如酒精灯火焰的大小，与烧杯底的距离，相同的烧杯）、_______相同；
（3）丁图是小张完成“比较酒精和碎纸片燃烧时放出热量”实验装置。实验前左边装置中烧杯里水质量为200g，燃烧皿里酒精质量为4g，则实验前右边装置中燃烧皿里碎纸片质量为_______g。若酒精完全燃烧放出的热量有30%被水吸收，烧杯中水的温度升高了30℃，酒精的热值为_______J/kg；[c水=4.2×103J/（kg·℃）]
（4）图戊是小王完成“探究影响电流热效应的因素”实验装置。小王是准备探究电流通过导体产生的热量多少与_______的关系；
（5）在丙、丁、戊三个实验中，通过比较温度计升高的示数来比较被加热物体吸热多少的实验有_______个。
【答案】 ①. 受热均匀 ②. 见详解 ③. 方向 ④. 水 ⑤. 沙子与水的质量 ⑥. 4 ⑦. ⑧. 电阻 ⑨. 2
【解析】
【详解】（1）[1]水浴法加热时，可以让试管周围同时受热，使受热更均匀。
[2]甲装置是冰的熔化，冰的熔点较低，如果用酒精灯加热，熔化过程时间太短不利于观察和记录，不用酒精灯加热优点是可以延长熔化过程的时间，便于观察和记录实验现象。
[3]热传递只能由高温物向低温物体传递热量，表明能量在转移的过程中是有方向性的。
（2）[4]加热相同时间，即吸收相同热量时，沙子升温比水快，说明水的吸热能力强，比热容大。
[5]物体吸热的多少与物体的质量、温度变化量、比热容等因素有关，这里实验的变量控制包括：采用相同的加热方法和沙子与水的质量相同。
（3）[6]比较两种燃料燃烧的放热能力，由于燃烧的速度不同，只能通过燃烧完后进行比较，故要求两种燃料的质量相同，故实验前右边装置中燃烧皿里碎纸片质量为4g。
[7]水吸收的热量为

酒精完全燃烧放出来的热量为

酒精的热值为

（4）[8]如图戊所示，两电阻串联接入电路，通电时间与电流相同，电阻不同，根据控制变量法，可以探究电流通过导体产生的热量多少与电阻的关系。
（5）[9]在丙图中相同的加热器，相同时间产生的热量相同，是通过加热时间间接反映吸热的多少，丁、戊两个实验中液体的质量与种类相同，根据可知，吸收热量的多少与温度的变化量有关，所以三个实验中，通过比较温度计升高的示数来比较被加热物体吸热多少的实验有2个，即丁、戊。
28. 创新小组用如图甲所示的电路来探究“电流与电阻的关系”，选用了阻值为5Ω、10Ω的定值电阻R1和R2，电压恒为6V的电源，“50Ω 1A”的滑动变阻器R，多挡开关S0等器材。

(1)闭合开关S，S0接某挡位，使R1单独接入ab间，发现电流表指针几乎不动，电压表示数接近6V，原因可能是R1______（填“短路”或“断路”）。排除故障后，调节滑动变阻器的滑片P，当电压表示数如图乙所示时，记录电流表的示数。
(2)保持滑片位置不动，改变S0接入2挡位，使R2单独接入ab间，向______（填“左”或“右”）调节滑片P，直至电压表示数为______V，记录电流表的示数。
(3)闭合开关S，S0接______挡时，使ab间接入阻值最大，重复前面的实验，记录数据。通过实验数据得出：电压一定时，通过导体的电流与导体的电阻成反比。
(4)该组同学选用上述部分器材设计了如图丙所示的电路，测量额定电流为0.3A的小灯泡的额定功率，请将实验过程补充完整
①S0接2挡，调节R的滑片P，使电压表示数为______V，小灯泡正常发光；
②S0接3挡，保持滑片P位置不动，读出此时电压表示数为3V；
③小灯泡的额定功率P额=______W。
【答案】 ①. 断路 ②. 右 ③. 1.8 ④. 3 ⑤. 1.5 ⑥. 0.9
【解析】
【详解】(1)[1]闭合开关S，S0接“1”处，使R1单独接入ab间，发现电流表指针几乎不动，可能电路中出现断路，电压表示数接近6V，可能电阻R1断路。
(2)[2][3]由图乙可知，电压表的量程是0-3V，分度值是0.1V，电压表的示数是1.8V，保持滑片位置不动，改变S0接入2挡位，使R2单独接入ab间，由于R2的阻值较大，由串联分压可知，R2两端的电压变大，为了保持电压表的示数为1.8V，由串联分压可知增大变阻器的阻值，滑片向右移动。
(3)[4]闭合开关S，S0接3挡时，两个电阻串联接入电路中，ab间接入阻值最大。
(4)①[5]当电路中的电流为0.3A时，R1两端的电压
U1=IR1=0.3A×5Ω=1.5V
S0接2挡，灯泡、变阻器和R1串联，调节R的滑片P，使电压表示数为1.5V，小灯泡正常发光。
③[6]S0接3挡，变阻器和R1串联，保持滑片P位置不动，读出此时电压表示数为3V，变阻器两端的电压
U滑=6V-3V=3V
根据串联分压原理可知，滑动变阻器连入电路的阻值与R1相同，故在S0接“2”时，
小灯泡的额定电压
U额=6V-1.5V-1.5V=3V
小灯泡的额定功率
P额=I额U额=0.3A×3V=0.9W
29. 阅读短文，回答问题。
地铁
仪征即将进入地铁时代。乘坐地铁需文明出行、确保安全。地铁站的站台上标有黄色警戒线；乘客应留意车厢内红、绿色的线路指示灯。手持式安检仪用于检测乘客是否携带违禁金属物品，工作人员能根据安检仪发出低沉或尖锐的警报声，判断金属物品的大小；手持式安检仪的电池容量为2×103mA·h，额定电压为9V，额定功率为0.36W，电池容量指放电电流与放电总时间的乘积；当剩余电量减为电池容量的10%时，安检仪不能正常工作。图甲为另一种安检仪的原理模型，固定的矩形虚线区域内存在方向竖直向上的磁场，宽度为0.6m，边长0.2m的正方形金属线圈abcd放在水平传送带上，可随传送带一起以速度v匀速运动。线圈进、出磁场过程中会产生电流，从而线圈会受到大小随线圈速度增大而增大、方向水平的磁场力作用，因此线圈与传送带间也存在摩擦力；运动过程中线圈整体处于磁场中时，线圈中无电流产生。在线圈与传送带间无相对滑动时，传送带克服线圈摩擦力做功的功率P与对应的速度v的数据如下表。

v/（m·s-1）
0.2
0.3
0.5
0.6
0.8
P/W
0.016
0.036

0.144
0.256
（1）有乘客手捧鲜花进入车厢，所有乘客都闻到了花香，这是因为分子在_______；
（2）下列说法中，正确的是_______；
A．手持式安检仪也能检测出酒精等易燃违禁物品
B．通过手持式安检仪报警声的音调可判断金属物大小
C．在车厢内站立的乘客拉住扶手时，以扶手为参照物则乘客是运动的
D．佩戴紫色眼镜的乘客也能准确辨别出线路指示灯的颜色
（3）手持式安检仪正常工作时的电流为_______mA；电池充满电后，安检仪能正常工作的最长时间为_______h；
（4）分析表中数据，当传送带速度为0.5m/s时，传送带克服线圈摩擦力做功的功率P=_______W；线圈进入磁场时受到的摩擦力f与传送带匀速运动的速度v的变化关系如图乙所示，则当v＞_______m/s时线圈将在传送带上滑动。
【答案】 ①. 做无规则运动 ②. B ③. 40 ④. 45 ⑤. 0.1 ⑥. 1.5
【解析】
【详解】（1）[1]有乘客手捧鲜花进入车厢，所有乘客都闻到了花香，这是因为分子在做无规则运动，发生了扩散现象。
（2）[2] AB．由题意，手持式安检仪用于检测乘客是否携带违禁金属物品，工作人员能根据安检仪发出低沉或尖锐的警报声，判断金属物品的大小，低沉或尖锐是指音调高低不同，但不能检测出酒精等易燃违禁物品，故A错误，B正确；
C．任何物体都有惯性，不能说物体受的惯性作用，故C错误；
D．佩戴紫色眼镜只能透过紫色光，所以该乘客不能准确辨别出线路指示灯的颜色，故D错误；
故选B。
（3）[3]手持式安检仪的电池额定电压为9V，额定功率为0.36W，根据可得，手持式安检仪正常工作时的电流为

[4]手持式安检仪的电池容量为2×103mA·h，额定电压为9V，额定功率为0.36W，电池容量指放电电流与放电总时间的乘积；当剩余电量减为电池容量的时，能工作的容量为

电池充满电后，安检仪能正常工作的最长时间为

（4）[5]分析表中第2、1组的功率之比为

速度之比为

故功率与速度平方成正比，则当传送带速度为时，传送带克服线圈摩擦力做功的功率为

[6]由图乙知，当速度等于或大于某一值时，摩擦力为0.6N保持不变，线圈将在传送带上滑动，因，故，根据表中数据可得，实验中的摩擦力大小分别为





故可知受到的摩擦力与速度成正比；则可得时的速度，则

解得；传送带匀速运动的速度的变化关系如图乙所示，则当时线圈将在传送带上滑动。
