中考物理专题训练---电压、串、并联电路电压规律附详细解析
展开
这是一份中考物理专题训练---电压、串、并联电路电压规律附详细解析，共16页。试卷主要包含了单选题，填空题，作图题，实验探究题等内容，欢迎下载使用。

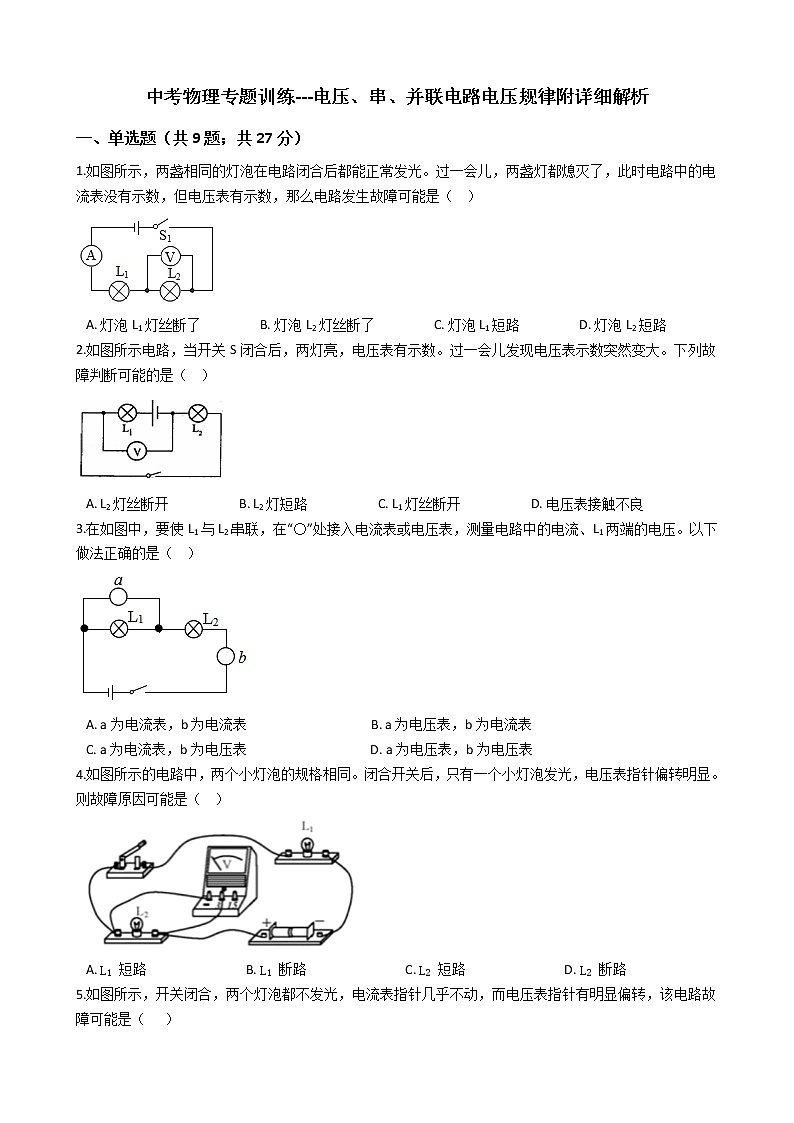

中考物理专题训练---电压、串、并联电路电压规律附详细解析
一、单选题（共9题；共27分）
1.如图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（ ）
A. 灯泡L1灯丝断了 B. 灯泡L2灯丝断了 C. 灯泡L1短路 D. 灯泡L2短路
2.如图所示电路，当开关S闭合后，两灯亮，电压表有示数。过一会儿发现电压表示数突然变大。下列故障判断可能的是（ ）
A. L2灯丝断开 B. L2灯短路 C. L1灯丝断开 D. 电压表接触不良
3.在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A. a为电流表，b为电流表 B. a为电压表，b为电流表
C. a为电流表，b为电压表 D. a为电压表，b为电压表
4.如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（ ）
A. L1 短路 B. L1 断路 C. L2 短路 D. L2 断路
5.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）
A. 电流表断路，并且L1、L2灯丝断了 B. 灯泡L1灯丝断了 C. 灯泡L2断路 D. 灯泡L1短路
6.一节新干电池的电压是（ ）
A. 1.5V B. 15V C. 36V D. 220V
7.如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表的示数都变大．则下列判断正确的是（ ）
A. 电阻R断路 B. 电阻R短路 C. 灯泡L短路 D. 灯泡L断路
8.如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A. 1.5V B. 3V C. 4.5V D. 6V
9.如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数．则电路故障可能是（ ）
A. L1被短路 B. L1断路 C. L2被短路 D. L2断路
二、填空题（共7题；共22分）
10.如图，电压表的读数是________V。
11.如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为________V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡________开路（选填“L1”或“L2”）
12.如图所示电压表的示数是________V.
13.标有“12V 60W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡两端的实际电压为________V，灯泡的实际功率________（选填“大于”、“小于”或“等于”）60W。
14.图中，电压表的示数为________ V。
15.家庭电路中，电视机与电冰箱是________联连接的，对人体安全的电压是不高于________ V．
16.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为________ V；若接“0～15V”量程，表盘上每一小格代表________ V．
三、作图题（共3题；共9分）
17.下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。
18.下图是测量小灯泡L2两端电压的电路,其中有一条导线接错了 .请在接错的导线上打“×”,并用笔重新画一根正确连接的导线.
19.在图上只改动一根导线，使电路成为串联电路，并使电压表测量灯L2的电压，在改动的导线上打“×”，然后重新连接。
四、实验探究题（共2题；共12分）
20.小明在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________。
（2）小明完成了实验，把数据记录在如表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
分析实验数据，小明得出两个数据：一是串联电路两端的电压等于各部分电路两端的电压之和；二是串联电路中，各部分电路两端的电压相等。
小明得出的第一个结论，存在着一个不足之处：________；他得出的第二个结论，错误的原因是________。
21.小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为________V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了________（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成________。
中考物理专题训练---电压、串、并联电路电压规律 附详细解析
一、单选题（共9题；共27分）
1.如图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（ ）
A. 灯泡L1灯丝断了 B. 灯泡L2灯丝断了 C. 灯泡L1短路 D. 灯泡L2短路
【答案】 B
【解析】【解答】解：A、灯泡L1的灯丝断了，此时电流表无示数，灯泡不发光，电压表无示数，故不符合题意；
B、灯泡L2的灯丝断了，此时电流表无示数，此时电压表能和电源相连，故电压表有示数，故符合题意；
C、灯泡L1发生短路，此时电路中只有L2 ， 故该灯泡会发光，且电流表有示数，故不符合题意；
D、灯泡L2短路，电流表有示数，电压表无示数，故不符合题意。
故答案为：B
【分析】当串联电路中电流表无示数，电压表有示数，则电压表测量的位置断路。
2.如图所示电路，当开关S闭合后，两灯亮，电压表有示数。过一会儿发现电压表示数突然变大。下列故障判断可能的是（ ）
A. L2灯丝断开 B. L2灯短路 C. L1灯丝断开 D. 电压表接触不良
【答案】 A
【解析】【解答】解：由图知，两灯串联，电压表测L2两端电压。开关S闭合后，两灯亮，电压表有示数，由串联电路电压特点知，U＝U1+U2。
A、若L2灯丝断开，电压表与灯L1串联在电源上，此时电压表示数几乎等于电源电压，即电压表示数变大，A符合题意；
B、若L2灯短路，电压表与被短路，所以电压表示数为0，B不符合题意；
C、若L1灯丝断开，整个电路断路，则电压表示数为0，C不符合题意；
D、若电压表接触不良，则电压表示数为0，D不符合题意。
故答案为：A
【分析】分析电路结构，两个小灯泡是串联关系，结合灯泡的发光情况分析电路存在的故障即可。
3.在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A. a为电流表，b为电流表 B. a为电压表，b为电流表
C. a为电流表，b为电压表 D. a为电压表，b为电压表
【答案】 B
【解析】【解答】解：由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
故答案为：B。
【分析】在圆圈中填入电表的原则是：不能使电路发生短路，也不能使电路发生断路.且要注意：电流表的电阻很小，在电路中相当于一根导线；电压表的电阻很大，它所在的电路可以看作是断路.
4.如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（ ）
A. L1 短路 B. L1 断路 C. L2 短路 D. L2 断路
【答案】 A
【解析】【解答】由电路图可知，两灯泡串联，电压表测灯L2两端电压；当开关闭合时，其中一个灯亮，说明电路是通路，则另一个灯泡不亮的原因可能是灯泡短路。而电压表有示数，说明L2没有短路，则故障原因可能是L1短路，A符合题意，BCD不符合题意。
故答案为：A。
【分析】当开关闭合时，其中一个灯亮，说明电路是通路，则另一个灯泡不亮的原因可能是灯泡短路.
5.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）
A. 电流表断路，并且L1、L2灯丝断了 B. 灯泡L1灯丝断了 C. 灯泡L2断路 D. 灯泡L1短路
【答案】B
【解析】【解答】闭合开关两灯都不亮，原因有两个：断路或短路．已知两灯串联都不亮，所以不可能是一灯短路，只能是断路． A、如果电流表短路，两只灯泡L1、L2灯丝断了不能不发光，电压表、电流表无示数．不符合题意；B、如果灯泡L1灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源电压指针偏转．符合题意；C、如果灯泡L2灯丝断了，两只灯泡都不发光，电压表、电流表都无示数．不符合题意；D、如果灯泡L1短路不能发光，L2能够发光．不符合题意．
故答案为：B．
【分析】用电压表检验电路故障时，将电压表与用电器并联，如果电压表无示数，可能是并联的用电器短路或其它部分断路；如果电压表有示数且较大（接近电源电压），可能是并联的用电器断路或其它部分短路.
6.一节新干电池的电压是（ ）
A. 1.5V B. 15V C. 36V D. 220V
【答案】 A
【解析】【解答】解：一节新干电池的电压是1.5V．
故选A．
【分析】本题考查对电压单位的生活经验，一节干电池的电压为1.5v，一节铅蓄电池的电压为2V，对人体的安全电压为不高于36V，我国家庭电路的电压为220V．依据这些经验作答．
7.如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表的示数都变大．则下列判断正确的是（ ）
A. 电阻R断路 B. 电阻R短路 C. 灯泡L短路 D. 灯泡L断路
【答案】 C
【解析】【解答】解：A、若电阻断路，则电流表的示数为0，电压表示数不为0，所以A说法不符合；
B、若电阻短路，则电压表的示数为0，所以B说法不符合；
C、若灯泡L短路，则电路中电流增大，R两端的电压也增大，所以C说法符合题意；
D、若灯泡L断路，则电流表和电压表的示数都为0，所以D不符合．
故选C．
【分析】根据各项中的情况，利用欧姆定律的知识进行分析．
掌握断路和短路对电路的影响．
8.如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A. 1.5V B. 3V C. 4.5V D. 6V
【答案】 D
【解析】【解答】解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压，即灯L1两端电压：U1=1.5V；
电压表测量灯L2两端电压，即U2=4.5V，
则电源电压U=U1+U2=1.5V+4.5V=6V．
故选D．
【分析】先分析电路的结构和电压表测量的对象，然后根据串联电路电压的特点求出电源电压．
9.如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数．则电路故障可能是（ ）
A. L1被短路 B. L1断路 C. L2被短路 D. L2断路
【答案】 B
【解析】【解答】解：
A、如果L1被短路不能发光，电源也会电路，会烧坏电源．不符合题意；
B、如果L1断路不能发光，电流表也断路无示数；L2支路不受影响，L2正常发光，电压表测量电源电压示数不变．符合题意；
C、如果L2被短路不能发光，电源也会电路，会烧坏电源．不符合题意；
D、如果L2断路不能发光．不符合题意．
故选B．
【分析】由图知，两只灯泡并联，电压表测量电源电压，电流表测量L1支路电流．
二、填空题（共7题；共22分）
10.如图，电压表的读数是________V。
【答案】 9.5
【解析】【解答】电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是9.5V。
故答案为：9.5。
【分析】结合电压表的量程、分度值读出示数即可.
11.如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为________V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡________开路（选填“L1”或“L2”）
【答案】 1.5；L2
【解析】【解答】解：由图可知，两灯串联，电压表测量灯泡L2两端的电压，；因为串联电路中电流处处相等，所以通过灯泡L1和L2的电流相等，两个灯泡相同，电阻也相同，根据U＝IR知，两灯泡两端的电压相等，都为电源电压的一半，所以灯泡L2两端的电压为U＝×3V＝1.5V；突然两只灯泡同时熄灭，电压表的示数变为3V，不可能是两灯泡同时短路，所以应该是断路，因为电压表的示数为3V，说明电压表与电源的两端相连，所以电路故障可能是灯泡 L2开路了。
故答案为：1.5；L2。
【分析】串联电路电流处处相等，两相等的灯泡电阻相等，根据欧姆定律判断出电压表的示数；两个灯泡都不亮，可能是两个灯泡都断路，也可能是两个灯泡都短路，还可能是应该断路，根据电压表判断出具体的故障.
12.如图所示电压表的示数是________V.
【答案】2.4
【解析】【解答】如图所示电压表使用的小量程 .
分度值为0.1V；指针位于第二大格右侧的第四小格，所以电压表的示数为2.4V .
故答案为：2.4 .
【分析】首先根据电压表所选用的量程确定电压表的分度值，再根据指针偏转的格数确定电压表的读数 .
13.标有“12V 60W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡两端的实际电压为________V，灯泡的实际功率________（选填“大于”、“小于”或“等于”）60W。
【答案】11.5；小于
【解析】【解答】由图知道，电压表选用的量程是0～15V，分度值是0.5V，故电压表的读数是11.5V，即灯泡此时的实际电压是11.5V；由于汽车灯泡的额定电压是12V，而实际电压小于额定电压，所以灯泡的实际功率小于额定功率60W。
故答案为：11.5；小于。【分析】根据电压表的量程和指针位置读数，当用电器的电压小于额定电压，电功率小于额定功率.
14.图中，电压表的示数为________ V。
【答案】2.2
【解析】【解答】电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.2V．
故答案为：2.2V．
【分析】根据电压表所选量程和指针的位置读数.
15.家庭电路中，电视机与电冰箱是________联连接的，对人体安全的电压是不高于________ V．
【答案】 并；36
【解析】【解答】解：（1）家庭电路中，电视机、电冰箱等家用电器之间保证各用电器之间互不影响，又能正常工作，所以是并联的连接．（2）对人体安全的电压是不高于36V．
故答案为：并；36．
【分析】（1）用电器之间相互独立工作，互不影响，所以家用电器之间是并联在一起的．（2）牢记对人体的安全电压：是不高于36V的电压．
16.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为________ V；若接“0～15V”量程，表盘上每一小格代表________ V．
【答案】 2.6；0.5
【解析】【解答】解：（1）接“0～3V”量程，将1V分为10个小格，则对应的分度值为0.1V；此时表盘指针对应示数为2.6V；（2）若接“0～15V”量程，将5V分为10个小格，则对应的分度值为0.5V．
故答案为：2.6；0.5．
【分析】电压表量程为0～3V，对应的分度值为0.1V．电压表所选量程为0～15V时，对应的分度值为0.5V．
三、作图题（共3题；共9分）
17.下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。
【答案】 解：如下图所示：
【解析】【解答】解：由电路图可知，电源、开关、电流表、灯泡、滑动变阻器串联组成电路，要测灯泡的电阻需要将电压表并联在灯泡两端测其电压，由图可知，电源是由两节干电池串联组成的，则电源的电压为3V，所以电压表应选0～3V的量程并联在灯泡两端，如下图所示：
【分析】结合实验目的可知电压表的测量对象，结合电源电压可知电压表的量程，再结合电压表的使用方法连接实物图即可.
18.下图是测量小灯泡L2两端电压的电路,其中有一条导线接错了 .请在接错的导线上打“×”,并用笔重新画一根正确连接的导线.
【答案】 【解答】由题知，要测量小灯泡L2两端电压，电压表应L2与并联，图中电压表测的是总电压，修改电路连接如图所示：
【解析】【分析】本题是实物连接，正确认识和理解电压表的使用方法是解题的关键。电压表与被测元件并联，由此分析电路中的错误并修改。
19.在图上只改动一根导线，使电路成为串联电路，并使电压表测量灯L2的电压，在改动的导线上打“×”，然后重新连接。
【答案】 解：如图所示：
【解析】【解答】解：由实物电路可知，要使电路成为串联电路，并使电压表测量灯L2的电压，只需把灯泡L2左端的导线接在L1的右端即可，如图所示：
【分析】串联电路是各用电器顺次连接的电路，电压表和被测量的位置并联。
四、实验探究题（共2题；共12分）
20.小明在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________。
（2）小明完成了实验，把数据记录在如表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
分析实验数据，小明得出两个数据：一是串联电路两端的电压等于各部分电路两端的电压之和；二是串联电路中，各部分电路两端的电压相等。
小明得出的第一个结论，存在着一个不足之处：________；他得出的第二个结论，错误的原因是________。
【答案】 （1）将电压表调零
（2）只测出一组实验数据，得出的结论有偶然性；选用相同规格的灯泡做实验
【解析】【解答】解：（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是：将电压表调零；（2）为得出普遍性的结论，要不同规格的灯泡多次测量，故小明得出的第一个结论，存在着一个不足之处：只测出一组实验数据，得出的结论有偶然性；
他得出的“串联电路中，各部分电路两端的电压相等”，错误的原因是：选用相同规格的灯泡做实验。
故答案为：（1）将电压表调零；（2）只测出一组实验数据，得出的结论有偶然性；选用相同规格的灯泡做实验。
【分析】（1）当电流没有流过电流表时，电流表的示数应该为零，此时电流表示数不为零，应该进行调零；
（2）为了使实验结论更具有普遍性，应该换不同规格的灯泡再多次进行试验。
21.小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为________V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了________（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成________。
【答案】 （1）解：如图所示：
（2）1.9
（3）断路
（4）电压表的正负接线柱接反
【解析】【解答】解：（1）由实物图分析可知，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，画出相应的电路图如下：
；（2）由图甲可知，电源由2节干电池串联组成，则电源电压大约3V，因此图乙电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V。（3）闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，故灯L1发生断路。（4）如图，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反。
故答案为：（1）见上图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反
【分析】实物图分析：两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，电源由2节干电池串联组成，则电源电压大约3V，因此图乙电压表选用的是小量程，闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，故灯L1发生断路，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了.
中考物理专题训练---电压、串、并联电路电压规律附详细解析
一、单选题（共9题；共27分）
1.如图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（ ）
A. 灯泡L1灯丝断了 B. 灯泡L2灯丝断了 C. 灯泡L1短路 D. 灯泡L2短路
2.如图所示电路，当开关S闭合后，两灯亮，电压表有示数。过一会儿发现电压表示数突然变大。下列故障判断可能的是（ ）
A. L2灯丝断开 B. L2灯短路 C. L1灯丝断开 D. 电压表接触不良
3.在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A. a为电流表，b为电流表 B. a为电压表，b为电流表
C. a为电流表，b为电压表 D. a为电压表，b为电压表
4.如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（ ）
A. L1 短路 B. L1 断路 C. L2 短路 D. L2 断路
5.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）
A. 电流表断路，并且L1、L2灯丝断了 B. 灯泡L1灯丝断了 C. 灯泡L2断路 D. 灯泡L1短路
6.一节新干电池的电压是（ ）
A. 1.5V B. 15V C. 36V D. 220V
7.如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表的示数都变大．则下列判断正确的是（ ）
A. 电阻R断路 B. 电阻R短路 C. 灯泡L短路 D. 灯泡L断路
8.如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A. 1.5V B. 3V C. 4.5V D. 6V
9.如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数．则电路故障可能是（ ）
A. L1被短路 B. L1断路 C. L2被短路 D. L2断路
二、填空题（共7题；共22分）
10.如图，电压表的读数是________V。
11.如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为________V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡________开路（选填“L1”或“L2”）
12.如图所示电压表的示数是________V.
13.标有“12V 60W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡两端的实际电压为________V，灯泡的实际功率________（选填“大于”、“小于”或“等于”）60W。
14.图中，电压表的示数为________ V。
15.家庭电路中，电视机与电冰箱是________联连接的，对人体安全的电压是不高于________ V．
16.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为________ V；若接“0～15V”量程，表盘上每一小格代表________ V．
三、作图题（共3题；共9分）
17.下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。
18.下图是测量小灯泡L2两端电压的电路,其中有一条导线接错了 .请在接错的导线上打“×”,并用笔重新画一根正确连接的导线.
19.在图上只改动一根导线，使电路成为串联电路，并使电压表测量灯L2的电压，在改动的导线上打“×”，然后重新连接。
四、实验探究题（共2题；共12分）
20.小明在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________。
（2）小明完成了实验，把数据记录在如表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
分析实验数据，小明得出两个数据：一是串联电路两端的电压等于各部分电路两端的电压之和；二是串联电路中，各部分电路两端的电压相等。
小明得出的第一个结论，存在着一个不足之处：________；他得出的第二个结论，错误的原因是________。
21.小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为________V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了________（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成________。
中考物理专题训练---电压、串、并联电路电压规律 附详细解析
一、单选题（共9题；共27分）
1.如图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（ ）
A. 灯泡L1灯丝断了 B. 灯泡L2灯丝断了 C. 灯泡L1短路 D. 灯泡L2短路
【答案】 B
【解析】【解答】解：A、灯泡L1的灯丝断了，此时电流表无示数，灯泡不发光，电压表无示数，故不符合题意；
B、灯泡L2的灯丝断了，此时电流表无示数，此时电压表能和电源相连，故电压表有示数，故符合题意；
C、灯泡L1发生短路，此时电路中只有L2 ， 故该灯泡会发光，且电流表有示数，故不符合题意；
D、灯泡L2短路，电流表有示数，电压表无示数，故不符合题意。
故答案为：B
【分析】当串联电路中电流表无示数，电压表有示数，则电压表测量的位置断路。
2.如图所示电路，当开关S闭合后，两灯亮，电压表有示数。过一会儿发现电压表示数突然变大。下列故障判断可能的是（ ）
A. L2灯丝断开 B. L2灯短路 C. L1灯丝断开 D. 电压表接触不良
【答案】 A
【解析】【解答】解：由图知，两灯串联，电压表测L2两端电压。开关S闭合后，两灯亮，电压表有示数，由串联电路电压特点知，U＝U1+U2。
A、若L2灯丝断开，电压表与灯L1串联在电源上，此时电压表示数几乎等于电源电压，即电压表示数变大，A符合题意；
B、若L2灯短路，电压表与被短路，所以电压表示数为0，B不符合题意；
C、若L1灯丝断开，整个电路断路，则电压表示数为0，C不符合题意；
D、若电压表接触不良，则电压表示数为0，D不符合题意。
故答案为：A
【分析】分析电路结构，两个小灯泡是串联关系，结合灯泡的发光情况分析电路存在的故障即可。
3.在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A. a为电流表，b为电流表 B. a为电压表，b为电流表
C. a为电流表，b为电压表 D. a为电压表，b为电压表
【答案】 B
【解析】【解答】解：由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
故答案为：B。
【分析】在圆圈中填入电表的原则是：不能使电路发生短路，也不能使电路发生断路.且要注意：电流表的电阻很小，在电路中相当于一根导线；电压表的电阻很大，它所在的电路可以看作是断路.
4.如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（ ）
A. L1 短路 B. L1 断路 C. L2 短路 D. L2 断路
【答案】 A
【解析】【解答】由电路图可知，两灯泡串联，电压表测灯L2两端电压；当开关闭合时，其中一个灯亮，说明电路是通路，则另一个灯泡不亮的原因可能是灯泡短路。而电压表有示数，说明L2没有短路，则故障原因可能是L1短路，A符合题意，BCD不符合题意。
故答案为：A。
【分析】当开关闭合时，其中一个灯亮，说明电路是通路，则另一个灯泡不亮的原因可能是灯泡短路.
5.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）
A. 电流表断路，并且L1、L2灯丝断了 B. 灯泡L1灯丝断了 C. 灯泡L2断路 D. 灯泡L1短路
【答案】B
【解析】【解答】闭合开关两灯都不亮，原因有两个：断路或短路．已知两灯串联都不亮，所以不可能是一灯短路，只能是断路． A、如果电流表短路，两只灯泡L1、L2灯丝断了不能不发光，电压表、电流表无示数．不符合题意；B、如果灯泡L1灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源电压指针偏转．符合题意；C、如果灯泡L2灯丝断了，两只灯泡都不发光，电压表、电流表都无示数．不符合题意；D、如果灯泡L1短路不能发光，L2能够发光．不符合题意．
故答案为：B．
【分析】用电压表检验电路故障时，将电压表与用电器并联，如果电压表无示数，可能是并联的用电器短路或其它部分断路；如果电压表有示数且较大（接近电源电压），可能是并联的用电器断路或其它部分短路.

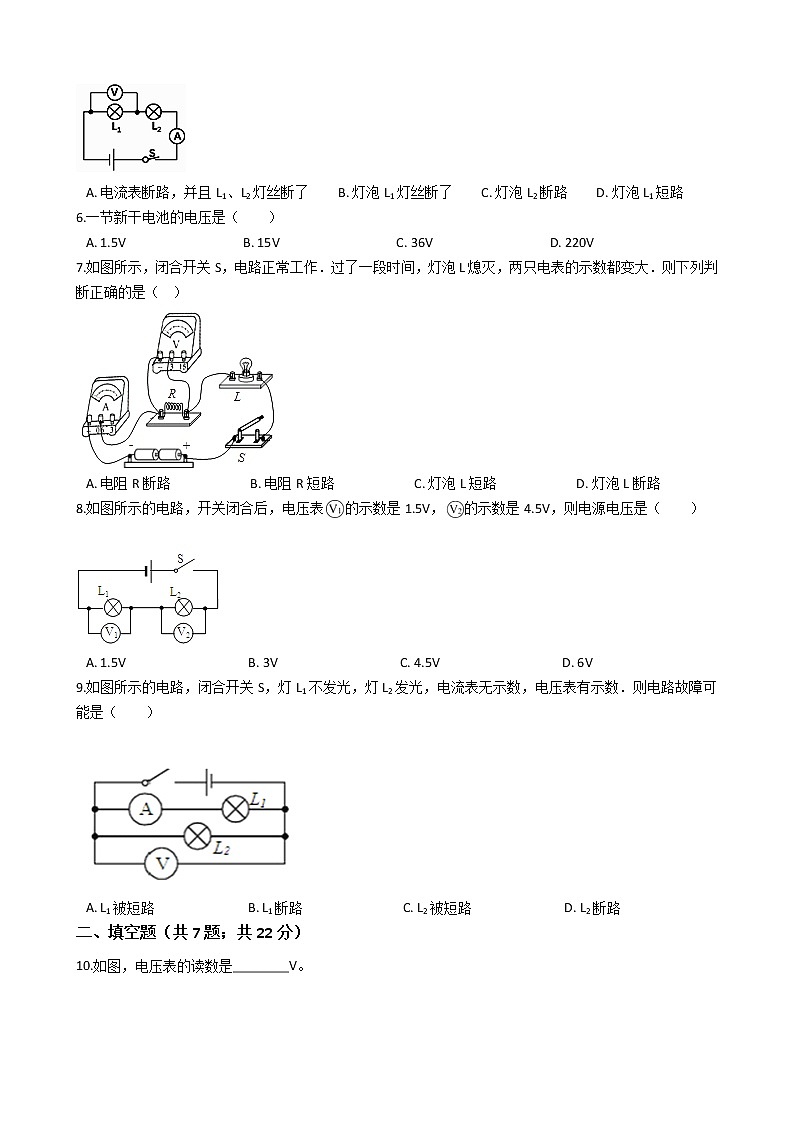

6.一节新干电池的电压是（ ）
A. 1.5V B. 15V C. 36V D. 220V
【答案】 A
【解析】【解答】解：一节新干电池的电压是1.5V．
故选A．
【分析】本题考查对电压单位的生活经验，一节干电池的电压为1.5v，一节铅蓄电池的电压为2V，对人体的安全电压为不高于36V，我国家庭电路的电压为220V．依据这些经验作答．
7.如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表的示数都变大．则下列判断正确的是（ ）
A. 电阻R断路 B. 电阻R短路 C. 灯泡L短路 D. 灯泡L断路
【答案】 C
【解析】【解答】解：A、若电阻断路，则电流表的示数为0，电压表示数不为0，所以A说法不符合；
B、若电阻短路，则电压表的示数为0，所以B说法不符合；
C、若灯泡L短路，则电路中电流增大，R两端的电压也增大，所以C说法符合题意；
D、若灯泡L断路，则电流表和电压表的示数都为0，所以D不符合．
故选C．
【分析】根据各项中的情况，利用欧姆定律的知识进行分析．
掌握断路和短路对电路的影响．
8.如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A. 1.5V B. 3V C. 4.5V D. 6V
【答案】 D
【解析】【解答】解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压，即灯L1两端电压：U1=1.5V；
电压表测量灯L2两端电压，即U2=4.5V，
则电源电压U=U1+U2=1.5V+4.5V=6V．
故选D．
【分析】先分析电路的结构和电压表测量的对象，然后根据串联电路电压的特点求出电源电压．
9.如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数．则电路故障可能是（ ）
A. L1被短路 B. L1断路 C. L2被短路 D. L2断路
【答案】 B
【解析】【解答】解：
A、如果L1被短路不能发光，电源也会电路，会烧坏电源．不符合题意；
B、如果L1断路不能发光，电流表也断路无示数；L2支路不受影响，L2正常发光，电压表测量电源电压示数不变．符合题意；
C、如果L2被短路不能发光，电源也会电路，会烧坏电源．不符合题意；
D、如果L2断路不能发光．不符合题意．
故选B．
【分析】由图知，两只灯泡并联，电压表测量电源电压，电流表测量L1支路电流．
二、填空题（共7题；共22分）
10.如图，电压表的读数是________V。
【答案】 9.5
【解析】【解答】电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是9.5V。
故答案为：9.5。
【分析】结合电压表的量程、分度值读出示数即可.
11.如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为________V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡________开路（选填“L1”或“L2”）
【答案】 1.5；L2
【解析】【解答】解：由图可知，两灯串联，电压表测量灯泡L2两端的电压，；因为串联电路中电流处处相等，所以通过灯泡L1和L2的电流相等，两个灯泡相同，电阻也相同，根据U＝IR知，两灯泡两端的电压相等，都为电源电压的一半，所以灯泡L2两端的电压为U＝×3V＝1.5V；突然两只灯泡同时熄灭，电压表的示数变为3V，不可能是两灯泡同时短路，所以应该是断路，因为电压表的示数为3V，说明电压表与电源的两端相连，所以电路故障可能是灯泡 L2开路了。
故答案为：1.5；L2。
【分析】串联电路电流处处相等，两相等的灯泡电阻相等，根据欧姆定律判断出电压表的示数；两个灯泡都不亮，可能是两个灯泡都断路，也可能是两个灯泡都短路，还可能是应该断路，根据电压表判断出具体的故障.
12.如图所示电压表的示数是________V.
【答案】2.4
【解析】【解答】如图所示电压表使用的小量程 .
分度值为0.1V；指针位于第二大格右侧的第四小格，所以电压表的示数为2.4V .
故答案为：2.4 .
【分析】首先根据电压表所选用的量程确定电压表的分度值，再根据指针偏转的格数确定电压表的读数 .
13.标有“12V 60W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡两端的实际电压为________V，灯泡的实际功率________（选填“大于”、“小于”或“等于”）60W。
【答案】11.5；小于
【解析】【解答】由图知道，电压表选用的量程是0～15V，分度值是0.5V，故电压表的读数是11.5V，即灯泡此时的实际电压是11.5V；由于汽车灯泡的额定电压是12V，而实际电压小于额定电压，所以灯泡的实际功率小于额定功率60W。
故答案为：11.5；小于。【分析】根据电压表的量程和指针位置读数，当用电器的电压小于额定电压，电功率小于额定功率.
14.图中，电压表的示数为________ V。
【答案】2.2
【解析】【解答】电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.2V．
故答案为：2.2V．
【分析】根据电压表所选量程和指针的位置读数.
15.家庭电路中，电视机与电冰箱是________联连接的，对人体安全的电压是不高于________ V．
【答案】 并；36
【解析】【解答】解：（1）家庭电路中，电视机、电冰箱等家用电器之间保证各用电器之间互不影响，又能正常工作，所以是并联的连接．（2）对人体安全的电压是不高于36V．
故答案为：并；36．
【分析】（1）用电器之间相互独立工作，互不影响，所以家用电器之间是并联在一起的．（2）牢记对人体的安全电压：是不高于36V的电压．
16.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为________ V；若接“0～15V”量程，表盘上每一小格代表________ V．
【答案】 2.6；0.5
【解析】【解答】解：（1）接“0～3V”量程，将1V分为10个小格，则对应的分度值为0.1V；此时表盘指针对应示数为2.6V；（2）若接“0～15V”量程，将5V分为10个小格，则对应的分度值为0.5V．
故答案为：2.6；0.5．
【分析】电压表量程为0～3V，对应的分度值为0.1V．电压表所选量程为0～15V时，对应的分度值为0.5V．
三、作图题（共3题；共9分）
17.下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。
【答案】 解：如下图所示：
【解析】【解答】解：由电路图可知，电源、开关、电流表、灯泡、滑动变阻器串联组成电路，要测灯泡的电阻需要将电压表并联在灯泡两端测其电压，由图可知，电源是由两节干电池串联组成的，则电源的电压为3V，所以电压表应选0～3V的量程并联在灯泡两端，如下图所示：
【分析】结合实验目的可知电压表的测量对象，结合电源电压可知电压表的量程，再结合电压表的使用方法连接实物图即可.
18.下图是测量小灯泡L2两端电压的电路,其中有一条导线接错了 .请在接错的导线上打“×”,并用笔重新画一根正确连接的导线.
【答案】 【解答】由题知，要测量小灯泡L2两端电压，电压表应L2与并联，图中电压表测的是总电压，修改电路连接如图所示：
【解析】【分析】本题是实物连接，正确认识和理解电压表的使用方法是解题的关键。电压表与被测元件并联，由此分析电路中的错误并修改。
19.在图上只改动一根导线，使电路成为串联电路，并使电压表测量灯L2的电压，在改动的导线上打“×”，然后重新连接。
【答案】 解：如图所示：
【解析】【解答】解：由实物电路可知，要使电路成为串联电路，并使电压表测量灯L2的电压，只需把灯泡L2左端的导线接在L1的右端即可，如图所示：
【分析】串联电路是各用电器顺次连接的电路，电压表和被测量的位置并联。
四、实验探究题（共2题；共12分）
20.小明在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________。
（2）小明完成了实验，把数据记录在如表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
分析实验数据，小明得出两个数据：一是串联电路两端的电压等于各部分电路两端的电压之和；二是串联电路中，各部分电路两端的电压相等。
小明得出的第一个结论，存在着一个不足之处：________；他得出的第二个结论，错误的原因是________。
【答案】 （1）将电压表调零
（2）只测出一组实验数据，得出的结论有偶然性；选用相同规格的灯泡做实验
【解析】【解答】解：（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是：将电压表调零；（2）为得出普遍性的结论，要不同规格的灯泡多次测量，故小明得出的第一个结论，存在着一个不足之处：只测出一组实验数据，得出的结论有偶然性；
他得出的“串联电路中，各部分电路两端的电压相等”，错误的原因是：选用相同规格的灯泡做实验。
故答案为：（1）将电压表调零；（2）只测出一组实验数据，得出的结论有偶然性；选用相同规格的灯泡做实验。
【分析】（1）当电流没有流过电流表时，电流表的示数应该为零，此时电流表示数不为零，应该进行调零；
（2）为了使实验结论更具有普遍性，应该换不同规格的灯泡再多次进行试验。
21.小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为________V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了________（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成________。
【答案】 （1）解：如图所示：
（2）1.9
（3）断路
（4）电压表的正负接线柱接反
【解析】【解答】解：（1）由实物图分析可知，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，画出相应的电路图如下：
；（2）由图甲可知，电源由2节干电池串联组成，则电源电压大约3V，因此图乙电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V。（3）闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，故灯L1发生断路。（4）如图，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反。
故答案为：（1）见上图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反
【分析】实物图分析：两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，电源由2节干电池串联组成，则电源电压大约3V，因此图乙电压表选用的是小量程，闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，故灯L1发生断路，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了.
相关试卷
2024年中考物理一轮专题训练——串、并联电路中电压的规律的综合计算： 这是一份2024年中考物理一轮专题训练——串、并联电路中电压的规律的综合计算，共6页。
人教版九年级全册第1节 电压优秀同步练习题： 这是一份人教版九年级全册第1节 电压优秀同步练习题，共15页。
初中物理人教版九年级全册第2节 串、并联电路电压的规律精练： 这是一份初中物理人教版九年级全册第2节 串、并联电路电压的规律精练，共8页。试卷主要包含了选择题，填空题，实验探究题等内容，欢迎下载使用。
