2023届中考物理高频考点：考点17 简单机械（A卷）

展开

这是一份2023届中考物理高频考点：考点17 简单机械（A卷），共9页。试卷主要包含了关于杠杆，下列说法中正确的是，下列各图中利用了动滑轮的是等内容，欢迎下载使用。

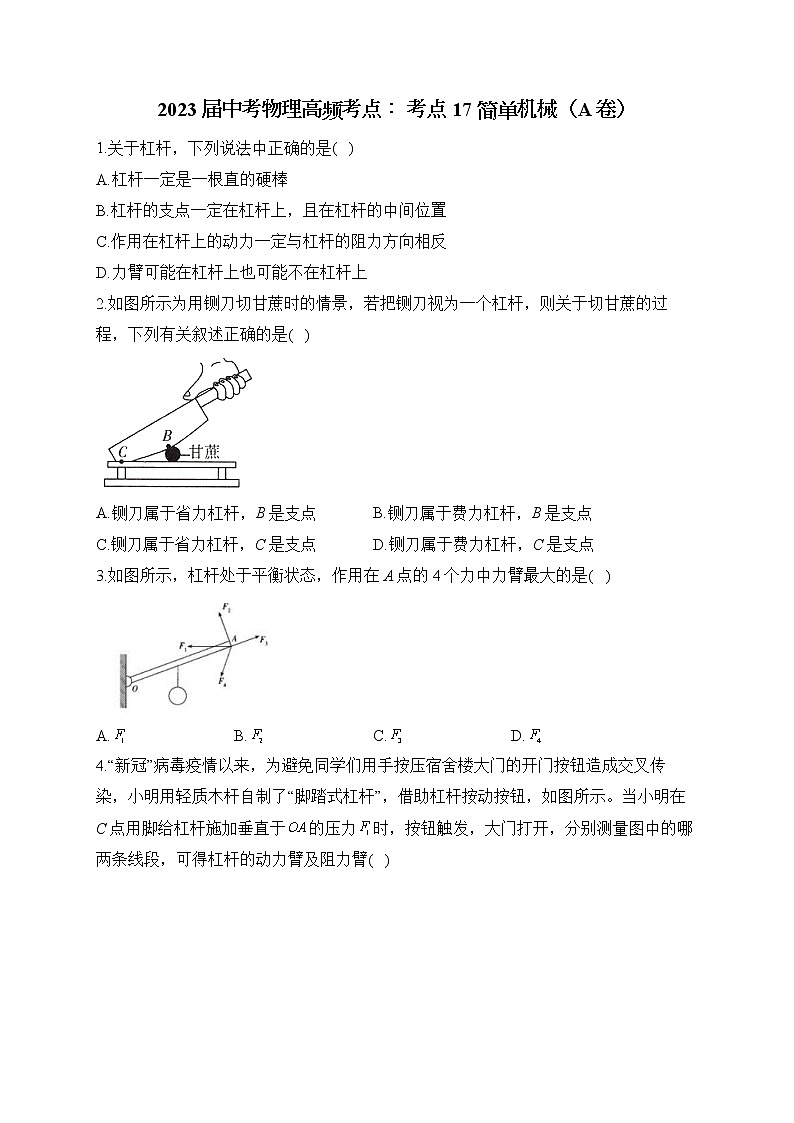

1.关于杠杆，下列说法中正确的是( )

A.杠杆一定是一根直的硬棒

B.杠杆的支点一定在杠杆上，且在杠杆的中间位置

C.作用在杠杆上的动力一定与杠杆的阻力方向相反

D.力臂可能在杠杆上也可能不在杠杆上

2.如图所示为用铡刀切甘蔗时的情景，若把铡刀视为一个杠杆，则关于切甘蔗的过程，下列有关叙述正确的是( )

A.铡刀属于省力杠杆，B是支点 B.铡刀属于费力杠杆，B是支点

C.铡刀属于省力杠杆，C是支点 D.铡刀属于费力杠杆，C是支点

3.如图所示，杠杆处于平衡状态，作用在A点的4个力中力臂最大的是( )

A. B. C. D.

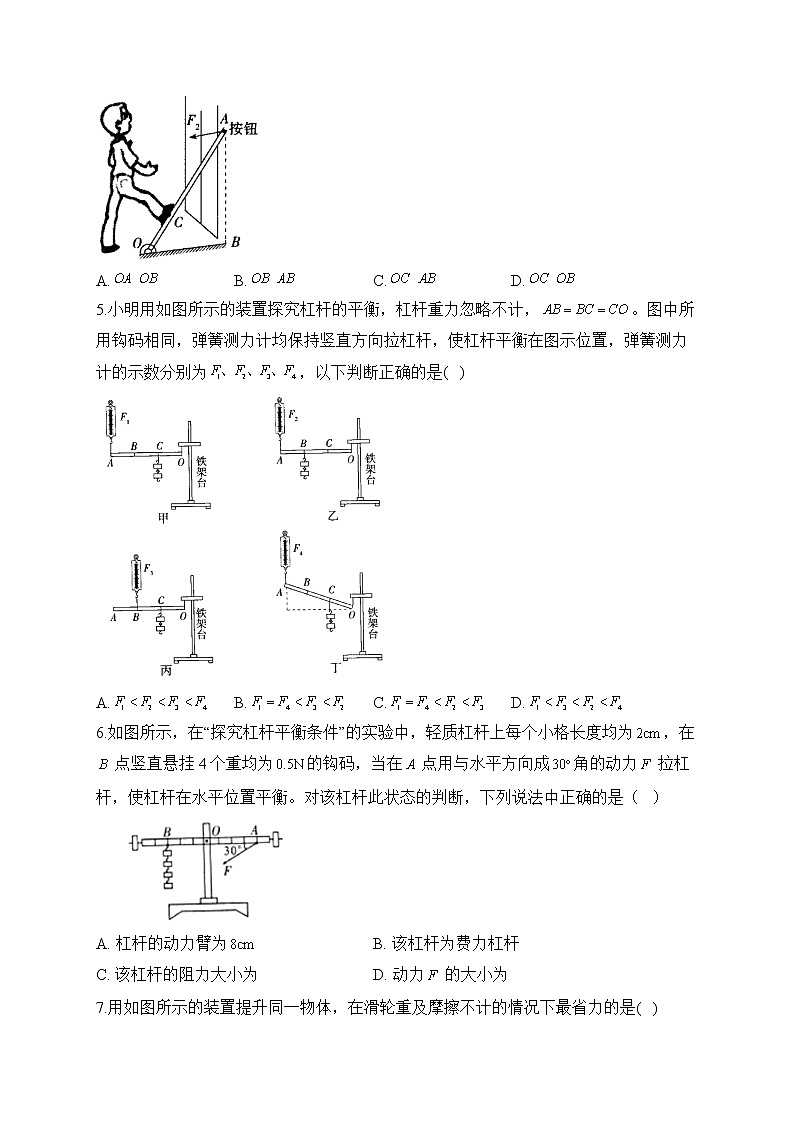

4.“新冠”病毒疫情以来，为避免同学们用手按压宿舍楼大门的开门按钮造成交叉传染，小明用轻质木杆自制了“脚踏式杠杆”，借助杠杆按动按钮，如图所示。当小明在C点用脚给杠杆施加垂直于的压力时，按钮触发，大门打开，分别测量图中的哪两条线段，可得杠杆的动力臂及阻力臂( )

A. B. C. D.

5.小明用如图所示的装置探究杠杆的平衡，杠杆重力忽略不计，。图中所用钩码相同，弹簧测力计均保持竖直方向拉杠杆，使杠杆平衡在图示位置，弹簧测力计的示数分别为，以下判断正确的是( )

A. B. C. D.

6.如图所示，在“探究杠杆平衡条件”的实验中，轻质杠杆上每个小格长度均为，在点竖直悬挂4个重均为的钩码，当在点用与水平方向成角的动力拉杠杆，使杠杆在水平位置平衡。对该杠杆此状态的判断，下列说法中正确的是（）

A. 杠杆的动力臂为 B. 该杠杆为费力杠杆
C. 该杠杆的阻力大小为 D. 动力的大小为

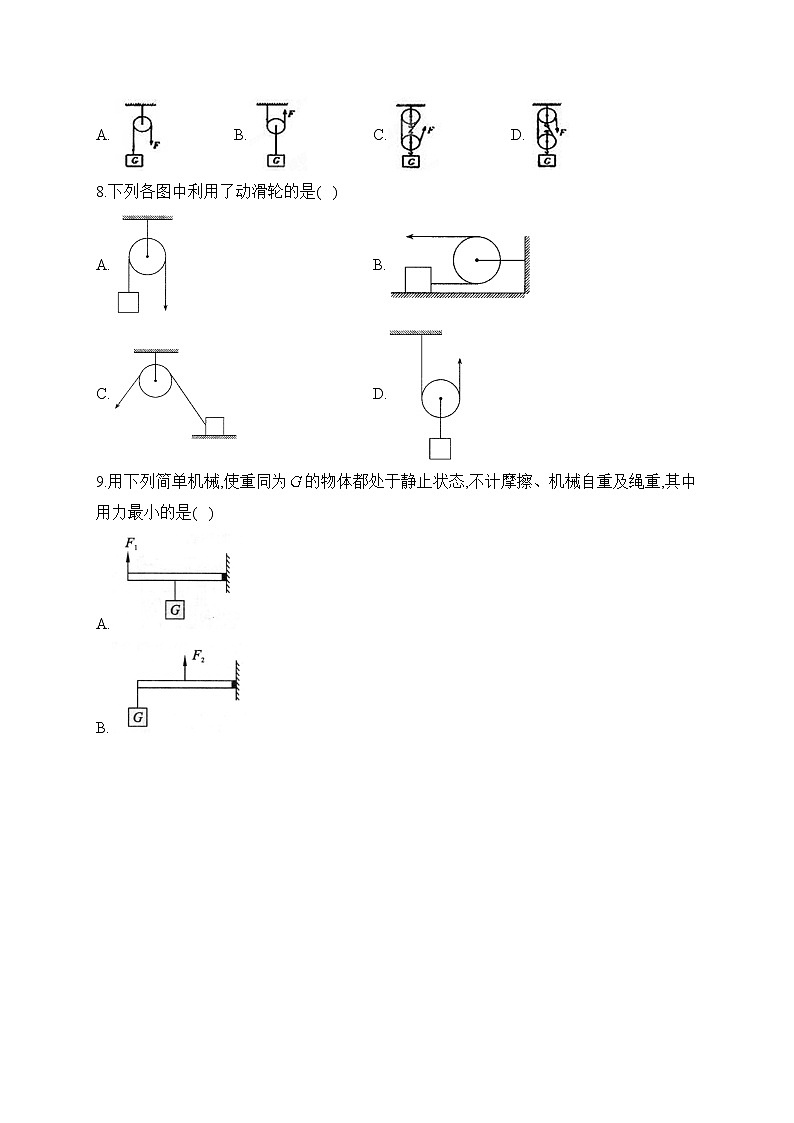

7.用如图所示的装置提升同一物体，在滑轮重及摩擦不计的情况下最省力的是( )

A. B. C. D.

8.下列各图中利用了动滑轮的是( )

A. B.

C. D.

9.用下列简单机械,使重同为的物体都处于静止状态,不计摩擦、机械自重及绳重,其中用力最小的是( )

A.
B.
C.
D.

10.如图所示，用不变的拉力F匀速拉动重为G的物体A，使物体A沿水平方向移动了一段距离s，在此过程中拉力F做的功为( )

A.Fs B.Gs C.2Fs D.(G+F)s

11.在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的_____使杠杆在______位置平衡。实验中，挂上钩码后，杠杆在水平位置平衡，如图所示(钩码均相同),如果在杠杆两侧钩码下面分别加挂一个相同的钩码，杠杆将_____平衡 (选填“不再”或“仍然”)。在分析实验误差时，某同学整理了以下四个因素，其中_____不会带来实验误差 (选填“A”或“B”或“C”或“D”).

A.铁架台自身重力较大 B.钩码磨损程度不同:

C.悬挂钩码的绳索重力偏大 D.杠杆与转轴之间的摩擦偏大

12.如图所示的杠杆（自重和摩擦不计），O是支点，A处挂一重为50 N的物体，为保证杠杆在水平位置平衡，在中点B处沿_______（选填“”“”或“”）方向施加的力最小，为_______N。

13.如图所示,物体A重60N,当滑轮在力F的作用下,以0.4m/s的速度匀速上升时,物体A的速度为__________,F的大小为__________。(不计滑轮重及摩擦)

14.如图9所示，不计滑轮重及摩擦，物体均重20牛。当用力匀速提升物体B时，力的大小为_______牛。当用力匀速提升物体A时，若和所做的功相等，则物体移动的距离之比是_______。

答案以及解析

1.答案：D

解析：杠杆不一定是直的，例如剪刀，故A错误；支点一定在杠杆上，但不一定在杠杆的中间位置，故B错误；当支点位于一侧时，动力和阻力的方向相反，当支点位于中间时，动力和阻力方向相同，故C错误；力臂是支点到力的作用线的距离，可能在杠杆上也可能不在杠杆上，故D正确。

2.答案：C

解析：将铡刀看作一个杠杆，分析题图可知，用铡刀切甘蔗时，铡刀围绕着C点转动，因此C点是铡刀的支点，切甘蔗时动力臂大于阻力臂，所以铡刀是一个省力杠杆，故C正确，A、B、D错误.

3.答案：B

解析：如图所示，以O为支点，作出几个力的力臂可知，的力臂最长。

4.答案：C

解析：“创新是一个民族进步的灵魂，是一个国家兴旺发达的不竭动力。”我们平时就应有发现问题和积极探索的意识，培养自己的创新意识与实践能力。力臂是支点到力的作用线的距离，当小明在C点用脚给杠杆施加垂直于的压力时，支点是O点，动力作用点为C点，动力的方向垂直于杠杆斜向下，阻力作用点为A点，则杠杆的动力臂及阻力臂分别为线段长与线段长。

5.答案：B

解析：设两个钩码的总重力为G，四个图中力臂的关系分别为：，；根据杠杆的平衡条件，可得：，可得。

6.答案：B

解析：A、当动力在点斜向下拉（与水平方向成角）动力臂是：，故A错误；
B、阻力臂，，即阻力臂大于动力臂，该杠杆为费力杠杆，故B正确；
C、该杠杆的阻力大小为：，故C错误；
D、根据杠杆的平衡条件，
代入数据，，
解得，，故D错误。
故选：B。

7.答案：C

解析：A为定滑轮，不省力，；B为动滑轮，；C项中重物由3段绳子承担，；D项中重物由2段绳子承担，。

8.答案：D

解析：因为动滑轮会随物体一起运动，定滑轮不随物体运动，由此知道A、B、C图中滑轮是固定不动的，是定滑轮，D图中的滑轮与物体一起运动，是动滑轮。

9.答案：C

解析：在不计摩擦、机械自重及绳重的理想状况下:①根据杠杆的平衡条件可知,动力的大小,;②滑轮组绳子自由端的拉力,则,。故最小。

10.答案：C

解析：由图可以看出，该滑轮组绳子的有效股数n=2，绳子自由端移动2s，已知拉力为F，由功的公式可以计算拉力所做的功.

解：由题知：

拉力为F，绳子自由端移动距离是2s；

由功的公式得：W=2Fs.

故选C.

11.答案：平衡螺母;水平;不再;A

解析：在“探究杠杆的平衡条件”实验中，将杠杆放在支架上，应先调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，这样能方便地读出力臂大小；
由图可知，根据杠杆平衡条件，此时有:。
如果在杠杆两侧钩码下面分别加挂一个相同的钩码，则有:，
此时杠杆右端将下降，将不再平衡；
A.铁架台自身重力不会影响实验数据，故不会带来实验误差，A符合题意；
B.钩码磨损程度不同，即各个钩码的质量不等，则各个钩码的重力不等，会影响钩码对杠杆的作用力，将会带来实验误差，B不符合题意；
C.悬挂钩码的绳索重力偏大，会影响钩码对杠杆的作用力，将会带来实验误差，C不符合题意；
D.杠杆与转轴之间的摩擦偏大，会影响钩码对杠杆的作用力，将会带来实验误差，D不符合题意。
