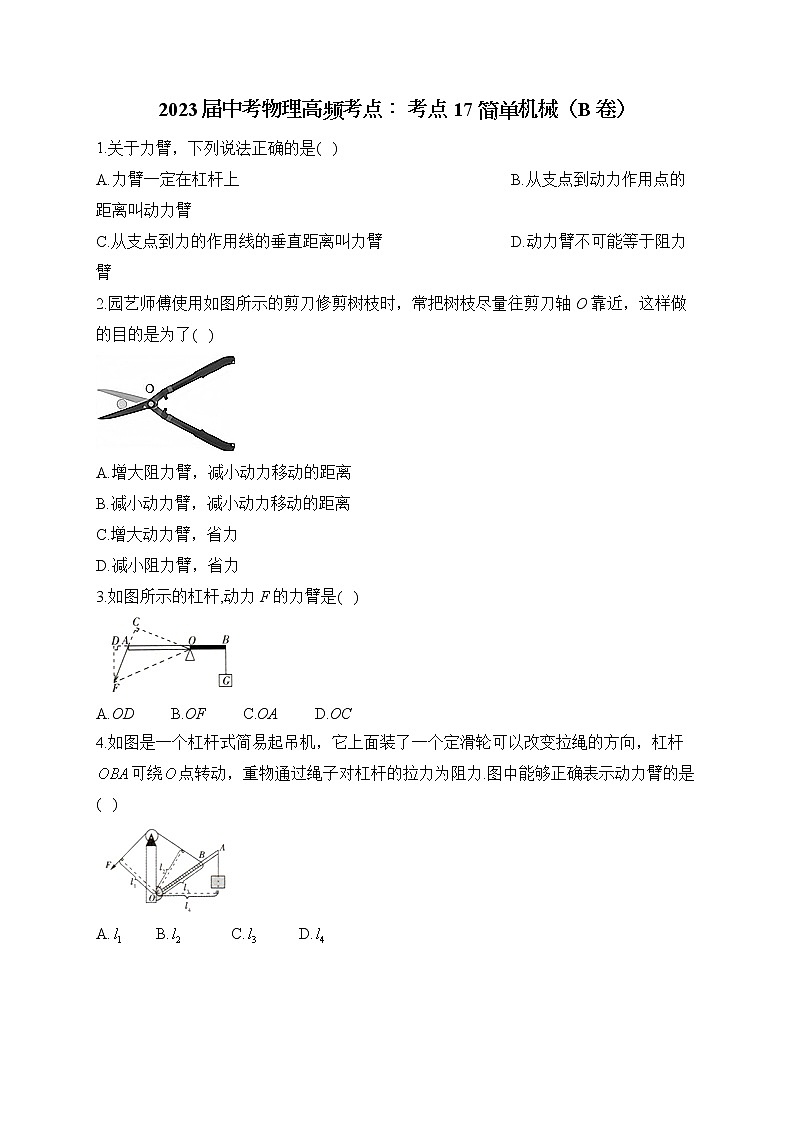

2023届中考物理高频考点： 考点17 简单机械（B卷）

2023届中考物理高频考点： 考点17 简单机械（B卷）

1.关于力臂，下列说法正确的是(   )

A.力臂一定在杠杆上  B.从支点到动力作用点的距离叫动力臂

C.从支点到力的作用线的垂直距离叫力臂 D.动力臂不可能等于阻力臂

2.园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了(   )

A.增大阻力臂，减小动力移动的距离

B.减小动力臂，减小动力移动的距离

C.增大动力臂，省力

D.减小阻力臂，省力

3.如图所示的杠杆,动力F的力臂是(   )

A.OD         B.OF         C.OA         D.OC

4.如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆可绕点转动，重物通过绳子对杠杆的拉力为阻力.图中能够正确表示动力臂的是(   )

A.        B.            C.          D.

5.如图所示,在使用相同的钩码进行“探究杠杆的平衡条件”的实验中,要使调好的杠杆重新在水平位置平衡,应在A处悬挂钩码的个数是(         )


A.1个        B.2个        C.3个        D.6个

6.日常生活中,用100N的拉力不能提起重150N的物体的简单机械是(   )
A.杠杆 B.斜面 C.一个定滑轮 D.一个动滑轮

7.如图所示，沿不同方向拉同一重物（不计绳重及摩擦）。关于四个拉力大小关系说法正确的是(   )

A. B. C. D.

8.下列各图中利用了动滑轮的是(   )

A.  B.

C. D.

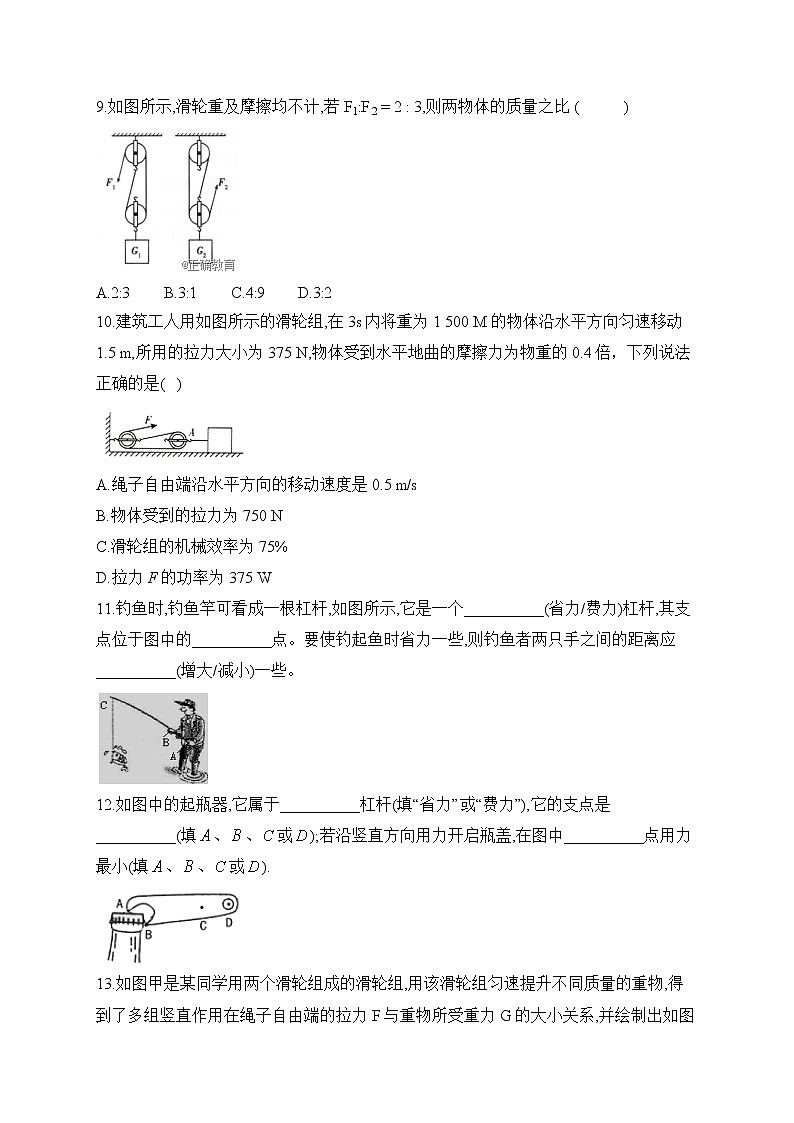

9.如图所示,滑轮重及摩擦均不计,若F1:F2 = 2 : 3,则两物体的质量之比 (           )


A.2:3        B.3:1        C.4:9        D.3:2

10.建筑工人用如图所示的滑轮组,在3s内将重为1 500 M的物体沿水平方向匀速移动1.5 m,所用的拉力大小为375 N,物体受到水平地曲的摩擦力为物重的0.4倍，下列说法正确的是(   )

A.绳子自由端沿水平方向的移动速度是0.5 m/s

B.物体受到的拉力为750 N

C.滑轮组的机械效率为75%

D.拉力F的功率为375 W

11.钓鱼时,钓鱼竿可看成一根杠杆,如图所示,它是一个__________(省力/费力)杠杆,其支点位于图中的__________点。要使钓起鱼时省力一些,则钓鱼者两只手之间的距离应__________(增大/减小)一些。


12.如图中的起瓶器,它属于__________杠杆(填“省力”或“费力”),它的支点是__________(填、、或);若沿竖直方向用力开启瓶盖,在图中__________点用力最小(填、、或).

13.如图甲是某同学用两个滑轮组成的滑轮组,用该滑轮组匀速提升不同质量的重物,得到了多组竖直作用在绳子自由端的拉力F与重物所受重力G的大小关系,并绘制出如图乙的F-G图象(不计绳重与摩擦)。则,

1.该滑轮组中动滑轮所受重力G动=__________N;
2.用该滑轮组将重为75 N的重物匀速提起时,拉力F做功85 则重物被提升__________m。

14.如图所示，用大小为500 N的拉力F通过滑轮组将重为800 N的物体匀速提升10 cm，不计绳重与摩擦，拉力F移动的距离为______cm，滑轮组的机械效率是______%。


答案以及解析

1.答案：C

解析：杠杆的力臂是从支点到力的作用线的距离，力臂不一定在杠杆上；根据力臂的概念，从支点到动力作用线的距离就是动力臂；从支点到力的作用线的垂直距离叫做力臂；等臂杠杆的动力臂等于阻力臂。

2.答案：D

解析：根据杠杆平衡条件,在阻力和动力臂一定时,减小阻力臂,可以减小动力,达到省力的目的。修剪树枝时,树枝对剪刀的作用力是阻力,园艺剪刀是一个省力杠杆,要能省力只能增大动力臂或减小阻力臂,所以园艺师傅还可以把手向右移,尽量远离支点也可以达到省力的目的。A中增大阻力臂会更费力;B中减小动力臂,根据杠杆平衡条件会增大动力,阻力是树枝对剪刀的作用力不变;C中动力臂大小不变。

3.答案：D

解析：力臂是指从支点到力的作用线的距离。由题图可知，动力的作用线沿FC方向，0C垂直于CF,则动力的力臂是线段0C。故选D。

4.答案：B

解析：由题图可知,动力为拉动杠杆的力，动力作用在滑轮与杠杆之间的拉绳上,动力臂为支点到动力作用线的距离，故为动力臂,B正确

5.答案：B

解析：每个钩码重力相同，左边有3个钩码，力臂为2个小格，设F1=3,L1=2,.右边有3个小格，设F2=X,L2=3,根据杠杠平衡条件得，F1L1=F2L2， 3×2=X×3，X=2,故应该在A 处挂2 个相同的钩码。正确选B。

6.答案：C
解析：用100N的拉力不能提起重150N的物体的简单机械,说明该机械不是省力机械,定滑轮不是省力机械,它的实质是等臂杠杆,不省力也不费力,故选C。

7.答案：D

解析：定滑轮只能改变力的方向，不省力，故利用定滑轮拉同一重物，沿四个不同方向（不计绳重及摩擦），用的拉力大小相等，即都等于物体的重力。

8.答案：D

解析：因为动滑轮会随物体一起运动，定滑轮不随物体运动，由此知道A、B、C图中滑轮是固定不动的，是定滑轮，D图中的滑轮与物体一起运动，是动滑轮。

9.答案：C

解析：左边、右边的滑轮组分别有2段、3段绳子承担着物重,在滑轮重及摩擦均不计的情况下,F1=G1/2,F2=G2/3所以G1/2:G2/3=2 : 3,整理得:G1:G2=4 : 9,故m1:m2=4:9

10.答案：D

解析：由图可知,，则绳子自由端移动的距离，绳子自由端沿水平方向移动速度，故A错误;物体沿水平方向匀速移动时处于平衡状态，物体受到的拉力和摩擦力是一对平衡力，则物体受到的拉力，故B错误；有用功,拉力F做的总功，则滑轮组的机械效率,故C错误;拉力F的功率,故D正确。故选D.

11.答案：费力; A; 增大

解析：钓鱼竿杠杆示意图如图所示:

钓鱼时,钓鱼竿围绕点转动,即支点在点上,则动力臂为,小于阻力臂,所以它是费力杠杆,使用时只需要手提起一小段距离就可以让鱼移动一大段距离,从而使鱼快速离开水面;要使钓起鱼时省力一些,则增大动力臂,即钓鱼者两只手之间的距离.
考点:杠杆的分类,杠杆平衡条件的应用

12.答案：省力; A; D

解析：由图可知起子绕点转动,所以起子的支点是: .

由于起子的动力臂大于阻力臂,所以起子属于省力杠杆.由杠杆的平衡条件()可知,沿竖直方向用力开启瓶盖,在图中点用力最小.

13.答案：1.10; 2.1

解析：1.观察甲图可知,有2段绳子承担着物重,故F=G/2观察乙图可知,当F=20 N时,物重G=30 N,结合以上关系,故求得动滑轮所受重力G动=10N。
2.将重为75 N的重物匀速提起时,拉力F`=G`/2=42.5 N,绳端移动的距离:S=W/F`= 2m，故重物被提升的高度h=s/2=1m

14.答案：20；80

解析：本题考查滑轮组及其机械效率。由题图知，动滑轮和物体由两段绳子承担，提升物体高度，拉力移动的距离，有用功，拉力做的功，。
