中考物理一轮复习讲义第13章电学基础考点知识梳理例题满分必练

这是一份中考物理一轮复习讲义第13章电学基础考点知识梳理例题满分必练，共21页。试卷主要包含了电荷，导体和绝缘体，电流的形成，电流的方向，电路和电路图，串联电路，并联电路等内容，欢迎下载使用。

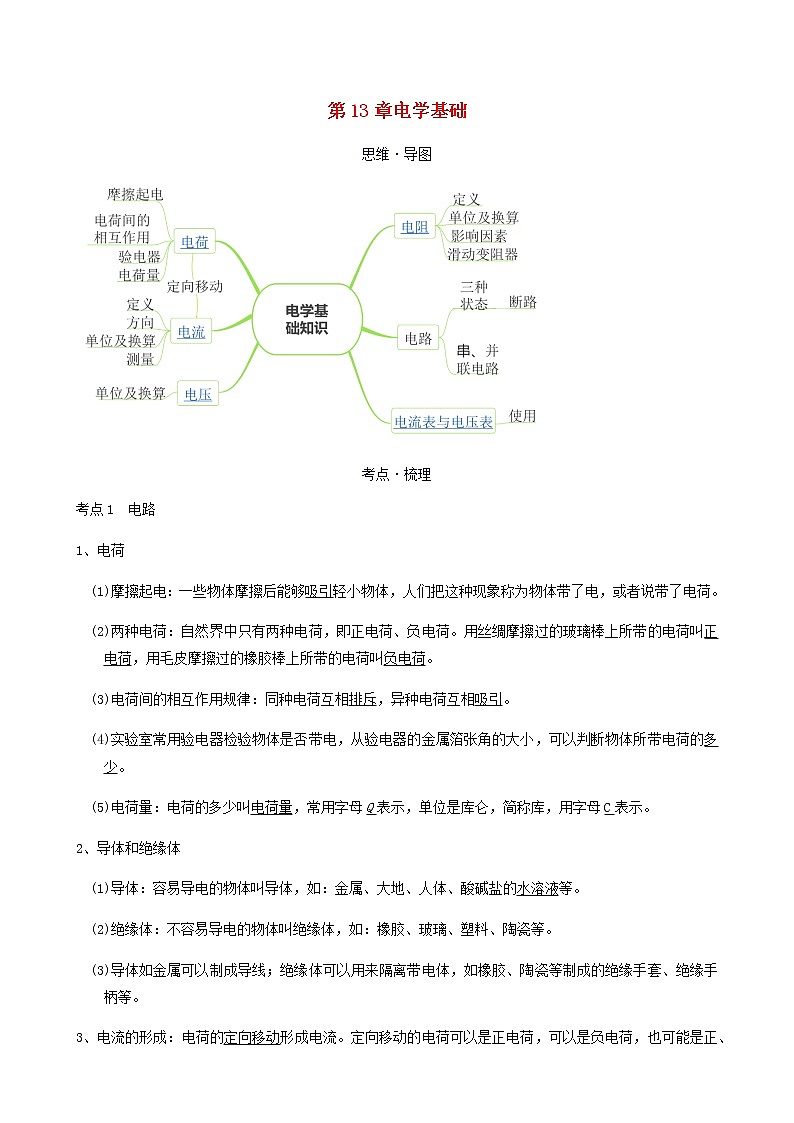

考点·梳理
考点1 电路
1、电荷
(1)摩擦起电：一些物体摩擦后能够吸引轻小物体，人们把这种现象称为物体带了电，或者说带了电荷。
(2)两种电荷：自然界中只有两种电荷，即正电荷、负电荷。用丝绸摩擦过的玻璃棒上所带的电荷叫正电荷，用毛皮摩擦过的橡胶棒上所带的电荷叫负电荷。
(3)电荷间的相互作用规律：同种电荷互相排斥，异种电荷互相吸引。
(4)实验室常用验电器检验物体是否带电，从验电器的金属箔张角的大小，可以判断物体所带电荷的多少。
(5)电荷量：电荷的多少叫电荷量，常用字母Q表示，单位是库仑，简称库，用字母C表示。
2、导体和绝缘体
(1)导体：容易导电的物体叫导体，如：金属、大地、人体、酸碱盐的水溶液等。
(2)绝缘体：不容易导电的物体叫绝缘体，如：橡胶、玻璃、塑料、陶瓷等。
(3)导体如金属可以制成导线；绝缘体可以用来隔离带电体，如橡胶、陶瓷等制成的绝缘手套、绝缘手柄等。

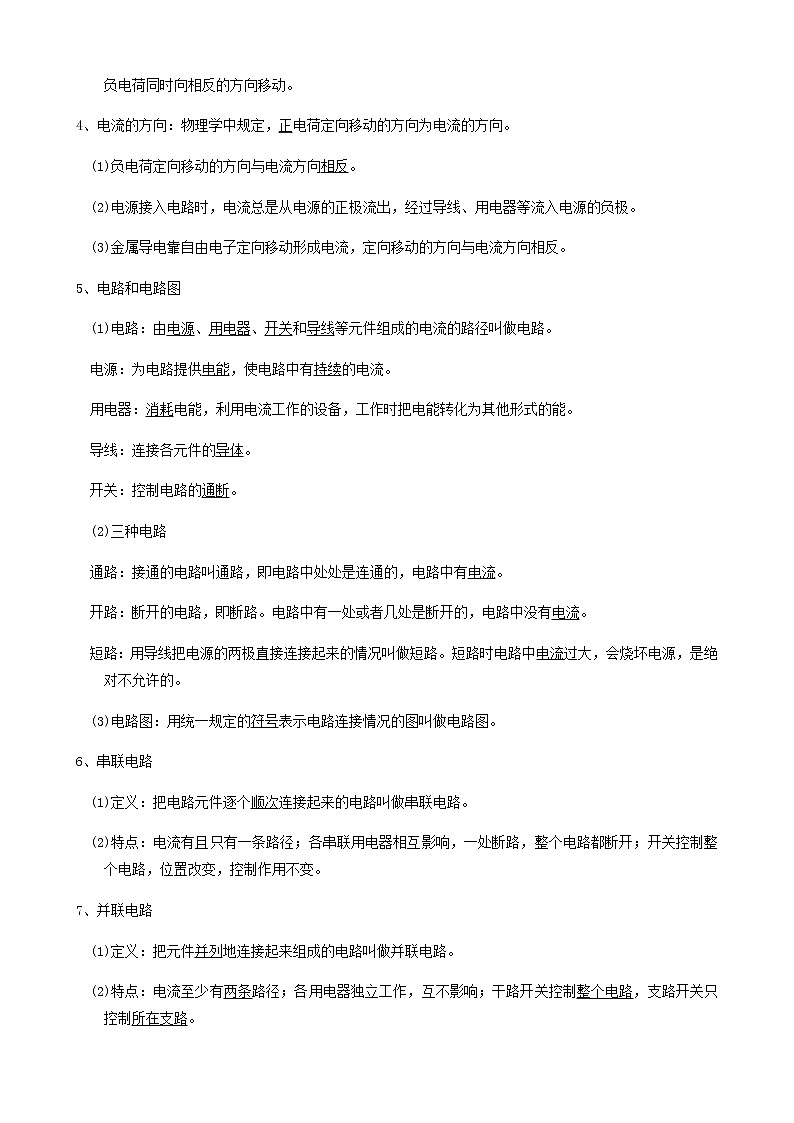

3、电流的形成：电荷的定向移动形成电流。定向移动的电荷可以是正电荷，可以是负电荷，也可能是正、负电荷同时向相反的方向移动。
4、电流的方向：物理学中规定，正电荷定向移动的方向为电流的方向。
(1)负电荷定向移动的方向与电流方向相反。
(2)电源接入电路时，电流总是从电源的正极流出，经过导线、用电器等流入电源的负极。
(3)金属导电靠自由电子定向移动形成电流，定向移动的方向与电流方向相反。
5、电路和电路图
(1)电路：由电源、用电器、开关和导线等元件组成的电流的路径叫做电路。
电源：为电路提供电能，使电路中有持续的电流。
用电器：消耗电能，利用电流工作的设备，工作时把电能转化为其他形式的能。
导线：连接各元件的导体。
开关：控制电路的通断。
(2)三种电路
通路：接通的电路叫通路，即电路中处处是连通的，电路中有电流。
开路：断开的电路，即断路。电路中有一处或者几处是断开的，电路中没有电流。
短路：用导线把电源的两极直接连接起来的情况叫做短路。短路时电路中电流过大，会烧坏电源，是绝对不允许的。
(3)电路图：用统一规定的符号表示电路连接情况的图叫做电路图。
6、串联电路
(1)定义：把电路元件逐个顺次连接起来的电路叫做串联电路。
(2)特点：电流有且只有一条路径；各串联用电器相互影响，一处断路，整个电路都断开；开关控制整个电路，位置改变，控制作用不变。
7、并联电路
(1)定义：把元件并列地连接起来组成的电路叫做并联电路。
(2)特点：电流至少有两条路径；各用电器独立工作，互不影响；干路开关控制整个电路，支路开关只控制所在支路。

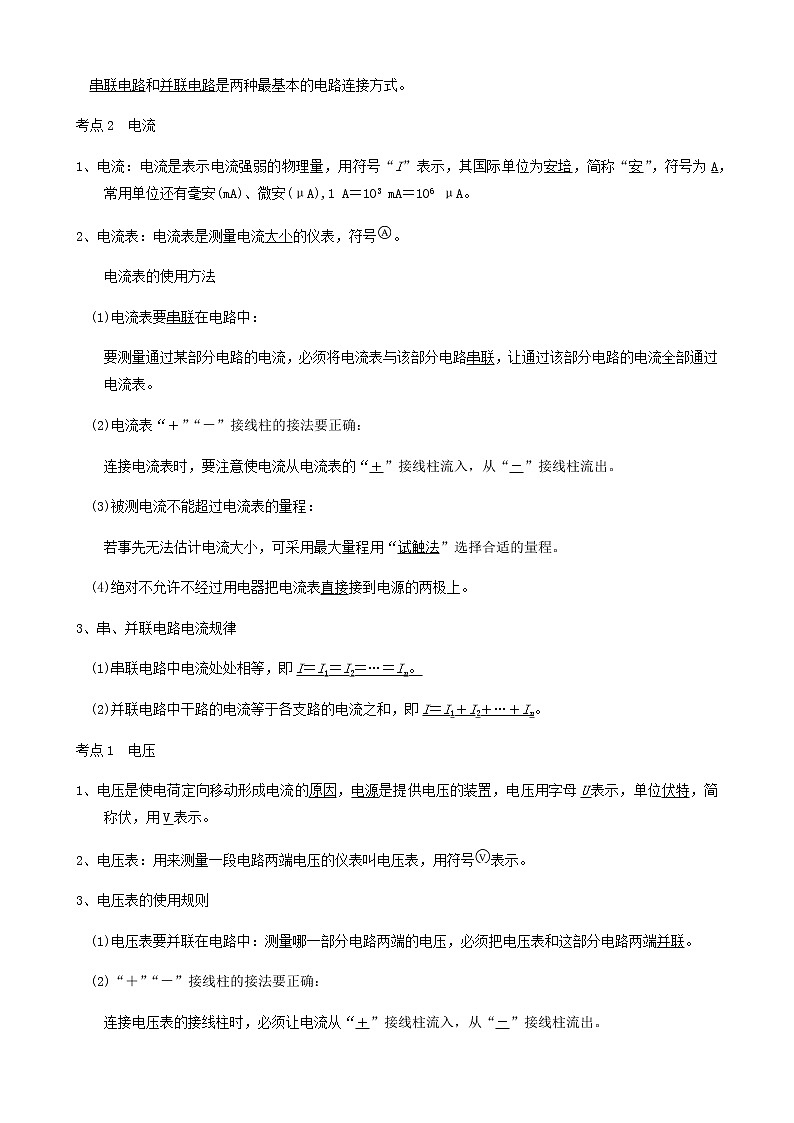

串联电路和并联电路是两种最基本的电路连接方式。
考点2 电流
1、电流：电流是表示电流强弱的物理量，用符号“I”表示，其国际单位为安培，简称“安”，符号为A，常用单位还有毫安(mA)、微安(μA),1 A＝103 mA＝106 μA。
2、电流表：电流表是测量电流大小的仪表，符号。
电流表的使用方法
(1)电流表要串联在电路中：
要测量通过某部分电路的电流，必须将电流表与该部分电路串联，让通过该部分电路的电流全部通过电流表。
(2)电流表“＋”“－”接线柱的接法要正确：
连接电流表时，要注意使电流从电流表的“＋”接线柱流入，从“－”接线柱流出。
(3)被测电流不能超过电流表的量程：
若事先无法估计电流大小，可采用最大量程用“试触法”选择合适的量程。
(4)绝对不允许不经过用电器把电流表直接接到电源的两极上。
3、串、并联电路电流规律
(1)串联电路中电流处处相等，即I＝I1＝I2＝…＝In。
(2)并联电路中干路的电流等于各支路的电流之和，即I＝I1＋I2＋…＋In。
考点1 电压
1、电压是使电荷定向移动形成电流的原因，电源是提供电压的装置，电压用字母U表示，单位伏特，简称伏，用V表示。
2、电压表：用来测量一段电路两端电压的仪表叫电压表，用符号表示。
3、电压表的使用规则
(1)电压表要并联在电路中：测量哪一部分电路两端的电压，必须把电压表和这部分电路两端并联。
(2)“＋”“－”接线柱的接法要正确：
连接电压表的接线柱时，必须让电流从“＋”接线柱流入，从“－”接线柱流出。
(3)被测电压不能超过电压表的量程：
电压表的量程是电压表允许测量的电压的最大值，如果超过了量程，会使指针偏转到右侧没有刻度的位置，导致电压表损坏。
4、串、并联电路电压规律
(1)串联电路两端的总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…＋Un。
(2)并联电路两端的总电压等于各支路两端的电压，即U＝U1＝U2…＝Un。
考点2 电阻
1、电阻：导体对电流的阻碍作用叫电阻。电阻是导体本身的一种性质，不同导体的电阻一般不同，电阻越大，表示对电流的阻碍作用越大。导体电阻的大小与电压、电流无关，即使导体两端电压为零，导体中没有电流通过时，导体的电阻依然存在。
2、影响电阻大小的因素
导体的电阻大小决定于导体的材料、长度、截横面积，还与温度有关系。①在材料和横截面积相同时，导体越长电阻越大；②在材料和长度相同时，导体的横截面积越小电阻越大；③在长度和横截面积相同时，不同材料制成的导体的电阻不同；④导体的电阻还跟温度有关，大多数金属导体的电阻随温度的升高而增大。
3、滑动变阻器
(1)构造：构造如图甲所示，图乙是滑动变阻器的示意图，丙是它在电路中的符号。
(2)原理：滑动变阻器是通过改变连入电路中的电阻线的长度来改变电阻的。通常选用电阻率较大的合金线绕在瓷筒上制成。
(3)作用：通过改变电阻从而改变电路中的电流或改变某一导体两端的电压，同时对电路起保护作用。
典例·解读
巧用类比法理解串、并联电路电流规律
串联电路的电流特点：串联电路中电流处处相等。可用水流作类比，串联电路的电流类似于同一水管的水流，单位时间内流过横截面的流量处处相等。
并联电路的电流特点：电流和水流相似，我们以水流为例，从干渠里流出来的分支，由于每一条支路上的水流都是从干渠流出来的，所以每一条支路上的水流都比干渠里的水流小。同理，在并联电路中，每一条支路中的电流都比干路中的电流小，所以并联电路有分流的特点。
例1、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是( )。
解析：由题意知，只闭合S1时，指示灯亮，再闭合S2时，指示灯熄灭，说明S2与指示灯并联，闭合后将灯短路。对比选项B、C可知，C图中闭合S2会造成电源短路，而B选项中只是电路局部短路，所以选项B正确。
答案：B
易错剖析
易错点 电荷间的相互作用规律
例2、现有甲、乙、丙、丁四个相同的轻体球，分别用细线吊着。已知甲球吸引乙球，乙球排斥丙球，丙球吸引丁球，且丙球带负电，若把甲球和丁球互相靠近，下列叙述不正确的是（ ）
A．一定相排斥 B．可能相吸引
C．可能相互排斥 D．可能没有电荷间的相互作用
错解：B、C或D
错因：分不清异种电荷相互吸引与带电体吸引轻小物体。
解析：根据题意可知，丙球带负电，丙球吸引丁球，所以丁球可能带正电，也可能不带电；乙球排斥丙球，所以一定带负电；甲球吸引乙球，所以甲球可能带正电，也可能不带电。因此，甲球和丁球都可能带正电或不带电。若两球都带正电，则两球相排斥；若一个球带正电另一个球不带电，则两球相吸引；若两球都不带电，则两球不存在电荷间的相互作用。
答案：A
滑动变阻器应用问题解法探究
利用滑动变阻器改变电路中的电阻，从而改变电路中的电流和部分电路两端的电压，利用电流表或电压表显示数值而确定测量数值，测速仪、拉力计、电子秤都是利用这一原理制成的测量仪器，这是物理知识在生活中的具体体现，也是中考的特点题型之一。在欧姆定律中将会做进一步分析探究。
例3、如图甲所示，是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。由此可知，电位器调节收音机的原理是靠改变连入电路中的电阻的________来改变电阻大小，从而改变电路中________的大小。当将O、b两点接入电路中，如图使滑动触头逆时针转动，则连入电路的电阻________（选填“增大”或“减小”）。
解析：音量电位器就是滑动变阻器，通过改变连入电路中的电阻长度改变电阻的大小，从而改变电路中的电流，电位器的电阻实际上是由一定长度的石墨膜构成的。当将O、b两点接入电路中，使滑动触头逆时针转动，则其连入电路的电阻长度减小，所以其电阻减小。
答案：长度 电流 减小
方法归纳本题采用“模型法”进行分析，由题图可以看出，音量电位器的物理模型就是“滑动变阻器”，知道滑动变阻器的原理，也就知道了音量电位器的工作原理。
易错剖析
易错点 有关含有电压表的电路分析
例4、如图所示，闭合开关后，电压表所测的是（ ）
A．灯L1两端的电压 B．灯L1和电源电压之和
C．灯L2两端的电压 D．灯L1与L2两端的电压
错解：B
错因：本题易错选B的原因是不能正确识别电路的连接方式，错误地认为电压表是与L1和电源并联。
解析：为了避免错误，此类问题可采用“去表法”分析，在本题中的电路图中，若去掉电压表，从电源正极开始沿电流方向进行分析。电流从电源正极流出→L1→开关→L2→电源负极，由此可以判定L1与L2串联。将电压表“复原”，电压表的正接线柱接在L1后L2前，电压表负接线柱在L2后电源的负极前，所以电压表与灯L2并联，即电压表测的是L2两端的电压，故正确的选项是C。
答案：C
方法归纳解答含有电压表这类电路的有关问题时，识别电路的连接方式、明确电压表是测量哪一部分电路两端的电压是解题的关键。在分析电路时，可采用“去表法”分析，根据电压表的特点，在电压表处可视为断路。
例5、在如图所示的电路中，下列分析不正确的是( )
A.只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B.只闭合S3时，L1、L2都发光，A1、A2的示数相等
C.闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D.闭合开关S1、S3时，L1、L2都发光，A1、A2均有示数
【解析】选D。本题考查串并联电路分析及电流表的作用。只闭合S1，只有L1、A1接入电路，A1测量L1的电流，A2无示数；只闭合S3，两灯泡和两电流表均串联接入电路，灯泡均发光，两电流表有示数且相等；只闭合S1、S2时，L1、L2并联，电流表A1接入电路，测量L1的电流，电流表A2未接入电路，无示数；只闭合S1、S3时，L2被短路不发光，A2无示数，L1接入电路，A1测量L1的电流，有示数，故D选项错误，符合题意。
例6、如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为( )
A.6V 1.5V
6V
【解析】选A。本题考查串联电路的电压特点及电压表读数。由图甲可知，电阻R1与R2串联，电压表V1测电阻R2两端电压，电压表V2测电源的电压，因为串联电路中总电压等于各分电压之和，故电压表V2示数应大于电压表V1示数；两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV2=7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV1=1.5V；电阻R2的电压U2=UV1=1.5V，电阻R1的电压U1=UV2-U2=7.5V-1.5V=6V。
例7、如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱________(选填“a、b”“b、c”或“a、c”)和灯泡________联后接入电路中。
【解析】本题考查旋转式变阻器的使用。顺时针旋转旋钮触片时，要使灯泡变亮，则应使电路中电阻变小，所以应连接接线柱b、c与灯泡串联后接入电路。
答案：b、c 串
例8、小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I -1R图像，如图乙所示。分析图像可知，当导体的电阻为________Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为________；实验过程中，小明控制导体两端的电压为________V。
【解析】本题考查探究导体的电流与电阻的关系。由题图乙可知，与0.2A的电流对应的横坐标是0.1Ω-1，则此时导体的电阻为10Ω；电压一定时，通过导体的电流与导体的电阻成反比，当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为0.5∶0.25=2∶1；导体两端的电压为U=IR=0.2A×10Ω=2V。
答案：10 2∶1 2
满分·必练
练习一电学基础知识
一、单项选择题
1.(河南)一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是( )
A. 导体B. 半导体C. 超导体 D. 绝缘体
2.(山西改编)小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”．对该现象解释正确的是( )
A. 摩擦的方法创造了电荷使两气球带了电B. 摩擦的方法使气球分子发生转移而带电
C. 这种现象与验电器的工作原理相同D. 两气球因带了异种电荷而互相排斥
3. (镇江)甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同．下列判断正确的是( )
A. 甲、乙两球均带正电
B. 甲、乙两球均带负电
C. 甲球带正电，乙球一定带负电
D. 甲球带负电，乙球可能不带电
4.(天津)如图是滑动变阻器的结构和连入电路的示意图．当滑片P向左滑动时，连入电路的电阻变小的是( )
5.(怀化)下列电路图中电表的使用正确的是( )
6. (邵阳)在如图中，要使L1与L2串联，在“○”处接入电流表或电压表，测量电路中的电流、L1两端的电压．以下做法正确的是( )
A. a为电流表，b为电流表B. a为电压表，b为电流表
C. a为电流表，b为电压表D. a为电压表，b为电压表
7.(福建)在相同温度下，关于导体的电阻，下列说法正确的是( )
A. 铜线的电阻一定比铝线的小B. 长度相同粗细也相同的铜线和铝线电阻相等
C. 长度相同的两根铜线，粗的那根电阻较大D. 粗细相同的两根铜线，长的那根电阻较大
8. (成都)如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是( )
A. 甲电路中，U＝U1＝U2
B. 甲电路中，U>U1＝U2
C. 乙电路中，I＝I1＋I2
D. 乙电路中，I>I1＋I2
9.(梧州)小明同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后( )
A. 两表都可能被烧坏 B. 两表都不会被烧坏
C. 电流表会被烧坏 D. 灯泡会被烧坏
10.(兰州)将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是( )
A. 电流表测量干路电流B. L1与L2的亮度一定相同
C. 通过L1和L2的电流一定相等D. 只断开S2，L1发光且亮度不变
二、双项选择题
11.酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管，水果在这里扮演了“电源”的角色．关于这个电路说法正确的是( )
A. 水果的作用与用电器相同
B. 此时电路中有电荷在发生定向移动
C. 水果电池将电能转化为化学能
D. 少串联一个水果电池，发光二极管将变暗
12. (锦州改编)如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是( )
A. 丝绸摩擦过的玻璃棒带正电
B. 验电器金属箔片张开，说明金属箔片带了异种电荷
C. 用金属棒把A和B连接起来后，验电器B带负电
D. 用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端
三、填空题
13. (齐齐哈尔)如图所示，在干燥的头发上多次梳过的塑料梳子，能吸引一些碎纸屑，这种现象叫做_____________，塑料梳子是_________(选填“导体”或“绝缘体” )．
14. (兰州)用丝绸摩擦过的玻璃棒去靠近一个不带电的轻质小球，小球会被________；用它去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，则此时验电器带________电，该过程中验电器金属杆里的电流方向是__________________(选填“从金属箔片到金属球”或“从金属球到金属箔片”)．
15.如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是________(选填“电流”或“电压”)表，乙表测的是________的________(选填“电流”或“电压”)．
16.(毕节)如图甲所示电路，当开关S1、S2闭合后，与R2是________(选填“串”或“并”)联的，电流表测量的是通过________(选填“干路”“R1”或“R2”)的电流，电流表的指针偏转如图乙所示，电流表的示数________A.
四、实验探究题
17. (盘锦)如图所示，是“探究影响导体电阻大小因素”的实验装置：
(1)实验中通过电流表示数比较电阻丝电阻的大小，小灯泡的作用是__________．
(2)要探究导体电阻与导体材料是否有关，应将__________两根电阻丝接入电路中．
(3)若将A、C两根电阻丝接入电路中，电流表的示数不同，初步得到的结论是：当材料和长度相同时，导体的电阻跟__________有关．
(4)小明把一根白炽灯的钨丝接入电路，并用酒精灯加热，发现小灯泡的亮度逐渐变暗，得出导体的电阻还可能跟__________有关的结论．
练习二电路串并联识别与连接
一、单项选择题
1. (广安)如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是( )
2. (湘西州)如图所示的实物电路，关于它的电路图画法正确的是( )
3. (河池)如图所示的电路中，如果闭合S1、S2, 则下列判断正确的是( )
A. 灯L1、L2都亮B. 灯L1、L2都不亮
C. 灯L2不亮，灯L1亮D. 灯L1不亮，灯L2亮
4.(湘潭)如图是电吹风的简化电路图，其中是吹风机，R是电热丝．由电路图可知( )
A. 只将开关S1闭合时，吹出的是热风B. 和R是串联在电路中的
C. 将S1和S2都闭合，吹出的是热风D. 开关S2可以控制整个电路
5.(淄博)如图所示，电源电压为5 V，闭合开关S，电压表的示数为1 V，则( )
A. 通过灯泡L1的电流比L2的电流大
B. 灯泡L1两端的电压是1 V
C. 灯泡L1和L2的电阻之比是4∶1
D. 若灯泡L2灯丝烧断，电压表示数为零
6.(重庆A卷)某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是( )
7.(达州)下图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成，能实现身高越高身高仪示数越大且刻度均匀的电路是( )
8. (镇江)常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是( )
9. (潍坊)某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明．下列简化电路中符合要求的是( )
二、双项选择题
10.(重庆B卷改编)关于如图所示电路的判断，正确的是( )
A. 只闭合开关S1时，灯泡L1、L3并联
B. 只闭合开关S2时，灯泡L2、L3串联
C. 只闭合开关S2、S3时，灯泡L2、L3串联
D. 闭合所有开关时，灯泡L1、L2并联，L3短路
11.如图所示，电冰箱的压缩机由一个温控开关S1自动控制．当温度高于设定温度时，S1自动闭合，温度低于设定温度时，S1自动断开；冷藏室中的照明灯是由开关S2控制，冰箱门开时S2闭合，冰箱门关时S2断开．下列说法正确的是( )
A. 照明灯和压缩机是串联的
B. 照明灯和压缩机是并联的
C. 电冰箱门关上后，照明灯亮
D. 当温度低于设定温度时，压缩机停止工作
三、填空与作图题
12.在“探究通过定值电阻的电流与电压的关系”实验中，如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)．
13.如图所示，为某同学在测量小灯泡的电功率时连接的电路实物图，该图中有错误，请在错误处画“×”，并用笔画线在图上改正．将改正后的电路图画在虚线框中．
14. (长春)如图所示，某手机移动电源(俗称充电宝)有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的________．
15.如图所示的电路中，开关闭合时电流表乙测量的是通过________(选填“L1”“L2”或“L1和L2”)的电流．L1和L2两只灯泡是________(选填“串联”或“并联”)关系．
16.(苏州)如图所示电路中，电源电压为3 V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为________(选填“串联”或“并联”)；若断开S1、S3，闭合S2，此时电压表示数为________V.
17. (广东省卷)某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡．如图所示为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1＞R2，则高挡、中挡和低挡对应的电路图分别是图________、图________和图________．(均选填“甲”“乙”或“丙”)
第13章电学基础
例1、解析：由题意知，只闭合S1时，指示灯亮，再闭合S2时，指示灯熄灭，说明S2与指示灯并联，闭合后将灯短路。对比选项B、C可知，C图中闭合S2会造成电源短路，而B选项中只是电路局部短路，所以选项B正确。
答案：B
例2、错解：B、C或D
错因：分不清异种电荷相互吸引与带电体吸引轻小物体。
解析：根据题意可知，丙球带负电，丙球吸引丁球，所以丁球可能带正电，也可能不带电；乙球排斥丙球，所以一定带负电；甲球吸引乙球，所以甲球可能带正电，也可能不带电。因此，甲球和丁球都可能带正电或不带电。若两球都带正电，则两球相排斥；若一个球带正电另一个球不带电，则两球相吸引；若两球都不带电，则两球不存在电荷间的相互作用。
答案：A
例3、解析：音量电位器就是滑动变阻器，通过改变连入电路中的电阻长度改变电阻的大小，从而改变电路中的电流，电位器的电阻实际上是由一定长度的石墨膜构成的。当将O、b两点接入电路中，使滑动触头逆时针转动，则其连入电路的电阻长度减小，所以其电阻减小。
答案：长度 电流 减小
方法归纳本题采用“模型法”进行分析，由题图可以看出，音量电位器的物理模型就是“滑动变阻器”，知道滑动变阻器的原理，也就知道了音量电位器的工作原理。
例4、错解：B
错因：本题易错选B的原因是不能正确识别电路的连接方式，错误地认为电压表是与L1和电源并联。
解析：为了避免错误，此类问题可采用“去表法”分析，在本题中的电路图中，若去掉电压表，从电源正极开始沿电流方向进行分析。电流从电源正极流出→L1→开关→L2→电源负极，由此可以判定L1与L2串联。将电压表“复原”，电压表的正接线柱接在L1后L2前，电压表负接线柱在L2后电源的负极前，所以电压表与灯L2并联，即电压表测的是L2两端的电压，故正确的选项是C。
答案：C
例5、【解析】选D。本题考查串并联电路分析及电流表的作用。只闭合S1，只有L1、A1接入电路，A1测量L1的电流，A2无示数；只闭合S3，两灯泡和两电流表均串联接入电路，灯泡均发光，两电流表有示数且相等；只闭合S1、S2时，L1、L2并联，电流表A1接入电路，测量L1的电流，电流表A2未接入电路，无示数；只闭合S1、S3时，L2被短路不发光，A2无示数，L1接入电路，A1测量L1的电流，有示数，故D选项错误，符合题意。
例6、【解析】选A。本题考查串联电路的电压特点及电压表读数。由图甲可知，电阻R1与R2串联，电压表V1测电阻R2两端电压，电压表V2测电源的电压，因为串联电路中总电压等于各分电压之和，故电压表V2示数应大于电压表V1示数；两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV2=7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV1=1.5V；电阻R2的电压U2=UV1=1.5V，电阻R1的电压U1=UV2-U2=7.5V-1.5V=6V。
例7、【解析】本题考查旋转式变阻器的使用。顺时针旋转旋钮触片时，要使灯泡变亮，则应使电路中电阻变小，所以应连接接线柱b、c与灯泡串联后接入电路。
答案：b、c 串
例8、【解析】本题考查探究导体的电流与电阻的关系。由题图乙可知，与0.2A的电流对应的横坐标是0.1Ω-1，则此时导体的电阻为10Ω；电压一定时，通过导体的电流与导体的电阻成反比，当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为0.5∶0.25=2∶1；导体两端的电压为U=IR=0.2A×10Ω=2V。
答案：10 2∶1 2
满分·必练
练习一电学基础知识
1. B 【解析】二极管是由硅和锗等材料制作而成的，硅和锗是半导体，所以发光二极管是用半导体材料制成的，A、C、D错误，B正确．故选B.
2. C 【解析】摩擦起电的实质是电荷的转移，并不是创造了电荷，A错误；摩擦起电时使气球电子发生转移而带电，而不是气球分子转移，B错误；两只相同的气球在他自己的头发上摩擦后，带同种电荷，“跳起”是同种电荷相互排斥的原因，验电器的工作原理是利用了同种电荷相互排斥，与该现象原理一致，C正确、D错误．故选C.
3. D 【解析】用毛皮摩擦过的橡胶棒所带的电荷为负电荷，由于丙球与用毛皮摩擦过的橡胶棒所带的电荷相同，故丙球带负电荷；丙球与甲球相排斥，由于同种电荷相互排斥，故甲球带负电荷；甲球与乙球相吸引，故乙球可能带正电荷，也可能不带电，A、B、C错误，D正确．故选D.
4. A 【解析】A图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，A符合题意；B图同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，B不符合题意；C图同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，C不符合题意；D图滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，D不符合题意．故选A.
5. C 【解析】A图中电流表短路，A错误；B、D图中电压表的正负接线柱接反了， B、D错误．故选C.
6. B 【解析】要使两灯泡串联，则电路中的电流路径只有一条，故a是电压表，b是电流表，B正确．故选B.
7. D 【解析】导体的电阻与导体的材料、长度、横截面积及温度有关，所以铜线的电阻不一定比铝线的小，A错误；长度相同粗细也相同的铜线比铝线的电阻小，B错误；长度相同的两根铜线，粗的那根电阻较小，C错误；粗细相同的两根铜线，长的那根电阻较大，D正确．故选D.
8. C 【解析】甲是一串联电路，电源电压U＝U1＋U2，A错误；由于两灯泡阻值不等，即规格不同，故U1≠U2，B错误；乙电路是一并联电路，电路总电流等于各支路电流之和，即I＝I1＋I2，由于两个灯泡阻值不等，即规格不同，通过它们的电流一定不相同，C正确、D错误．故选C.
9. C 【解析】将电压表和电流表位置互换，此时电流表直接接到电源两极上，由于电流表的电阻很小，相当于是一段导线，造成电源短路；通过电流表的电流会很大，电流表将被烧坏；由于电压表的电阻很大，几乎没有电流通过电压表，所以电压表和灯泡不会烧坏，A、B、D错误，C正确．故选C.
10. D 【解析】由电路图可知，L1与L2并联，电流表测通过L1的电流，A错误；灯泡的亮度取决于其实际功率的大小，L1与L2并联，由于L1、L2的规格不相同，所以两个灯泡的电阻不相等，根据P＝eq \f(U2,R)可知，两个灯泡的实际功率也不相同，亮度也不相同，B错误；并联电路各支路两端的电压相等，根据I＝eq \f(U,R)可知，通过L1、L2的电流也不相等，C错误；由于并联电路各支路能够独立工作，互不影响，所以当只断开S2时，L1发光且亮度不变，D正确．故选D.
11. BD
12. AD 【解析】丝绸摩擦过的玻璃棒带正电，A正确；验电器金属箔片带了同种电荷，同种电荷相互排斥，金属箔片张开，B错误；用金属棒把A和B连接起来后，A带正电，缺少电子，验电器B上的电子转移到A上，B失去电子带正电，C错误；电流方向和电子移动方向相反，用金属棒把A和B连接起来后，B上的电子转移到A上，所以瞬间电流方向是从金属棒的左端到右端，D正确．故选AD.
13.摩擦起电 绝缘体 【解析】在干燥的头发上多次梳过的塑料梳子，能吸起一些碎纸屑，说明梳子和头发之间发生了摩擦起电现象，使梳子带了电；塑料梳子是绝缘体．
14.吸引 正 从金属球到金属箔片 【解析】由于带电体具有吸引轻小物体的性质，因此用丝绸摩擦过的玻璃棒带正电，去靠近不带电的轻质小球时，小球被吸引；用丝绸摩擦过的玻璃棒带正电，即缺少电子，若将其接触验电器的金属球，此时两个箔片带正电；在此过程中，一部分电子会从验电器向玻璃棒移动；由于电子带负电，因此形成电流的方向与电子定向移动方向相反，所以电流方向为：从金属球到金属箔片．
15.电压 R2 电流
16.串 干路 0.28 【解析】由电路图可知，当开关S1、S2闭合后，R1与R2并联，电流表与R2串联，所以电流表测量的是通过R2的电流；电流表接干路上，测量的是通过干路上的电流；由图可知，电流表接入的量程为0～0.6 A，分度值为0.02 A，所以电流表的示数为0.28 A.
17. (1)保护电路 (2)A、D (3)横截面积 (4)温度
练习二电路串并联识别与连接
1. C 【解析】A图中电流只有一条路径，因此是串联电路，A不符合题意；B图中开关断开时，两灯组成串联电路；开关闭合时，灯L2被短路，电路为L1的简单电路，B不符合题意；C图中开关闭合时，电流有两条路径，是并联电路，C符合题意；D图中开关闭合时，灯泡L2被短路，电路为L1的简单电路，D不符合题意．故选C.
2. C 【解析】由电路图可以看出，L1与L2并联，且电流表与L2串联测量通过L2的电流，A图电流表测量干路电流，B图电流表测量通过L1的电流，A、B错误；C正确；D图中电流表测量通过L1并且正负接线柱接反了，D错误．故选C.
3. D 【解析】闭合开关S1、S2，作等效电路图如解图所示，可知L1被短路，只有L2接入电路，所以L1不亮，L2亮，故选D.
第3题解图
4. C 【解析】只将开关S1闭合时，只有吹风机连入电路，此时吹出的是冷风，A错误；将开关S1、S2闭合时，吹风机和电热丝能同时工作，是并联的且吹出的是热风，B错误、C正确；开关S2只能控制电热丝R，D错误．故选C.
5. C 【解析】由图知灯泡L1、L2串联在电路中，则电流处处相等，A错误；电压表测L2两端的电压U2＝1 V，因电源电压为5 V，L1的电压U1＝U－U2＝5 V－1 V＝4 V，B错误；由欧姆定律得，L1、L2电阻之比等于电压之比为4∶1，C正确；若灯泡L2灯丝烧断，相当于电压表被串联在电路中，示数接近电源电压，D错误．故选C.
6. B 【解析】由题意可知：开关S闭合时，警示灯L不亮；开关S断开时，警示灯L发光；则开关S应与警示灯L并联，R0与L串联，当开关S闭合时，警示灯L被短路，但有保护电阻R0，则不会发生电源短路，故选B.
7. A 【解析】由电路图可知：RP和R0串联，A图中，电压表测量RP下部电阻所分得的电压，当身高增加时，电压表所测部分的电阻变大，这部分电阻所分得的电压变大，电压表示数变大，并且电压表的示数与RP被测量的长度成正比，刻度是均匀变大的，A正确；B图中电压表测量RP上部电阻所分得的电压，当身高增加时，电压表所测部分的电阻变小，这部分电阻分得的电压变小，即电压表示数变小，B错误；CD电路图中RP与R0串联，当身高越高时，RP接入电路中的电阻越大，电路中的总电阻越大，由I＝eq \f(U,R)可知，电路中的电流越小，由U＝IR可知，R0两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以RP两端的电压变大；C图中电压表测RP两端的电压，身高越高时，其示数越大，但当电压表示数改变时，电路电流大小也会改变，其刻度是不均匀的，C错误；D图中电压表测R0两端的电压，身高越高时，其示数越小，D错误．故选A.
8. C 【解析】由题意知，指纹开关S1和密码开关S2是并联的，然后再与锁定开关S3及灯泡串联，故符合这一要求的电路是C图．故选C.
9. B 【解析】由题意知售水机可以通过刷卡或投币来接通供水电机取水，说明“感应”开关和“投币”都能够控制供水电机，且这两个开关相互不影响，是并联连接的，C错误；当光线较暗时“光控”开关自动闭合，提供照明，说明小灯泡和供水电机相互不影响，是并联连接的，A、D错误，B正确．故选B.
10. BD 【解析】只闭合开关S1时，灯泡L1、L3串联，A错误；只闭合开关S2时，灯泡L2、L3串联，B正确；只闭合开关S2、S3时，只有灯泡L2接入电路，灯泡L3被短路，C错误；闭合所有的开关时，灯泡L1、L2并联，L3短路，D正确．故选D.
11. BD 【解析】由电路图可知，照明灯和压缩机并联，开关S1控制压缩机，开关S2控制照明灯，A错误，B正确；电冰箱门关上时，S2断开，照明灯不亮，C错误；由题知，当冰箱内温度低于设定温度时，开关S1就自动断开，压缩机停止工作，D正确．故选BD.
12.如答图所示
第12题答图
13.如答图所示
第13题答图
【解析】电压表并联在小灯泡和滑动变阻器的两端，测量灯泡和滑动变阻器的总电压，电压表与滑动变阻器右上端的接线柱连接错误，应把电压表并联在灯泡两端，所以电压表的“3”接线柱与小灯泡右接线柱相连，如答图甲所示；从电源正极出发，流经开关、滑动变阻器、小灯泡、电流表回到电源负极，最后把电压表并联在灯泡的两端，如答图乙所示．
14.并 用电器 【解析】充电宝可单独或同时给两部手机充电，在充电过程中，由于各用电器之间能独立工作，互不影响，所以充电宝的两个输出端是并联的；在用移动电源给手机充电的过程中，手机消耗电能，所以手机相当于电路中的用电器．
15. L1 并联 【解析】如题图所示的电路，开关闭合后，电流经过开关分了两条支路，一条经过电流表甲流向灯泡L2，另一条经灯泡L1再流向电流表乙，所以电流表乙测的是通过L1的电流，两个灯泡并联．
16.并联 1.5 【解析】断开开关S2，闭合开关S1、S3时，电流有两条路径，两电阻的连接方式是并联；断开开关S1、S3，闭合开关S2时，两电阻串联，因为R1＝R2，由串联电路分压规律可知，U1＝U2，已知电源电压为3 V，故U1＋U2＝3 V，所以U1＝1.5 V，即电压表示数为1.5 V.
17.丙 乙 甲 【解析】根据P＝eq \f(U2,R)，电压一定时，电阻小的功率大，两个电阻并联时电阻最小，所以功率最大；R1>R2，所以甲图中电烤箱的功率小于乙的功率，因此甲是低挡，乙是中挡，丙是高挡．
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
