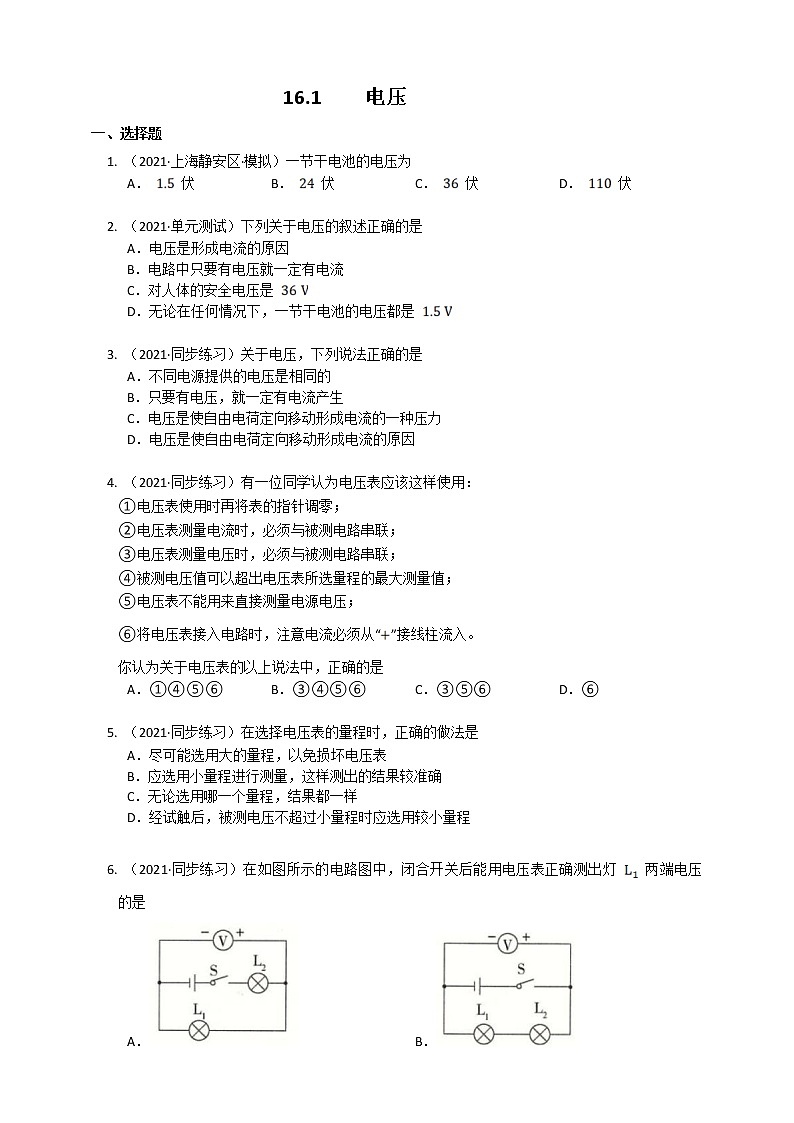

16.1    电压

一、选择题

1. （2021·上海静安区·模拟）一节干电池的电压为

 A． 伏 B． 伏 C． 伏 D． 伏

2. （2021·单元测试）下列关于电压的叙述正确的是

 A．电压是形成电流的原因

 B．电路中只要有电压就一定有电流

 C．对人体的安全电压是

 D．无论在任何情况下，一节干电池的电压都是

3. （2021·同步练习）关于电压，下列说法正确的是

 A．不同电源提供的电压是相同的

 B．只要有电压，就一定有电流产生

 C．电压是使自由电荷定向移动形成电流的一种压力

 D．电压是使自由电荷定向移动形成电流的原因

4. （2021·同步练习）有一位同学认为电压表应该这样使用：

①电压表使用时再将表的指针调零；

②电压表测量电流时，必须与被测电路串联；

③电压表测量电压时，必须与被测电路串联；

④被测电压值可以超出电压表所选量程的最大测量值；

⑤电压表不能用来直接测量电源电压；

⑥将电压表接入电路时，注意电流必须从“”接线柱流入。

你认为关于电压表的以上说法中，正确的是

 A．①④⑤⑥ B．③④⑤⑥ C．③⑤⑥ D．⑥

5. （2021·同步练习）在选择电压表的量程时，正确的做法是

 A．尽可能选用大的量程，以免损坏电压表

 B．应选用小量程进行测量，这样测出的结果较准确

 C．无论选用哪一个量程，结果都一样

 D．经试触后，被测电压不超过小量程时应选用较小量程

6. （2021·同步练习）在如图所示的电路图中，闭合开关后能用电压表正确测出灯 两端电压的是

 A． B．

 C． D．

7. （2021·专项）如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是

 A．电流表断路，并且 、 灯丝断了

 B． 灯丝断了

 C．灯泡 断路

 D．灯泡 短路

8. （2021·同步练习）在如图所示电路中，开关闭合后电压表测量的是

 A． 两端的电压 B． 和 两端的电压

 C． 和电源两端的电压 D．电源两端的电压

二、填空题

9. （2021·同步练习）用电压表测某段电路的电压时，应将电压表    （选填“并”或“串”）联在该电路两端，被测电压    （选填“能”或“不能”）超过它的量程。

10. （2021·北京·同步练习）某同学在用电压表测电压前，已将指针调到“”刻度线上，第一次将电压表接入电路时，指针偏转情况如图甲，这是因为    ；改正错误后第二次把电压表接入电路时，指针偏转情况如图乙，这是因为    ，应该    。

11. （2021·北京·同步练习）使用电压表时，要将电压表    在被测电路两端，使电流从电压表的正接线柱    ，从电压表的负接线柱    ，所选用的电压表的量程要    被测电路两端的电压。某同学用电压表测一段导体两端的电压时，如果发现电压表的指针向左偏转，一定是    错了；如果发现电压表的指针向右偏转到没有刻度的地方了，这是因为    。

12. （2021·同步练习）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的    极，电池的电压为     ；盐水电池对外供电是把    能转化为电能。

三、作图题

13. （2021·北京·同步练习）某电器两端电压为 ，用电压表测量其两端电压，那么电压表的量程应选     ，请在图中画出相应的电压表指针的位置。

答案

一、选择题

1.  【答案】A

【知识点】电压

2.  【答案】A

【解析】电压的作用是使电路中自由电荷发生定向移动形成电流，故A正确；电路两端有电压，电路中不一定有电流，是否有电流，还要看电路是不是通路，故B错误；对人体安全的电压为不高于 ，故C错误；一节新干电池的电压是 ，用久后电压会减小，故D错误。

【知识点】电压

3.  【答案】D

【解析】电压是使电路中自由电荷发生定向移动形成电流的原因，电压不是压力；电源是提供电压的装置，不同的电源，提供的电压不同；要使电路中有电流，必须满足两个条件：有电源，且电路是通路，故A、B、C错误，D正确。

【知识点】电压

4.  【答案】D

【解析】①电压表使用前，要先将表的指针调零，故①说法错误；②电压表只能测量电压，不能测量电流，故②说法错误；③电压表测量电压时，必须与被测电路并联，故③说法错误；④被测电压值不能超出电压表所选量程的最大测量值，④说法错误：⑤电压表能用来直接测盘电源电压，故⑤说法错误；⑥将电压表接入电路时，注意电流必须从“”接线柱流入，⑥说法正确。故D正确。

【知识点】电压的测量

5.  【答案】D

【解析】在保证安全的前提下，为使读数更为准确，应尽量选择小的量程；在无法估测电压大小的情况下，可采用大量程先进行试触，如果被测电压不超过小的量程时，应该选择小量程，故D正确。

【知识点】电压的测量

6.  【答案】A

【解析】图A为串联电路，电压表与灯 并联，正负接线柱接法正确，能测出灯 两端电压，故A正确；图B中电压表测量的是电源电压；图C电压表与灯 并联，不能测出灯 两端电压；图D为串联电路，电压表与灯 并联，但正负接线柱接法是错误的。

【知识点】电压的测量

7.  【答案】B

【解析】两个灯泡都不发光，电流表的指针几乎不动，而电压表指针有明显偏转，说明电压表所测那部分电路断路，电压表与电路串联，分担绝大部分电压，因此它的示数很大，故应是 断路。

【知识点】电压的测量、电流的测量

8.  【答案】B

【解析】观察实物图可知，当开关闭合后，电压表接在 和 两个灯泡的两端，故电压表测的是 、 两端的总电压，故选B。

【知识点】电压的测量

二、填空题

9.  【答案】并；不能

【解析】用电压表测某段电路的电压时，应将电压表并联在该电路两端；电压表有一定的量程，被测电压不能超过它的量程，否则会烧坏电压表。

【知识点】电压的测量

10.  【答案】电压表的正负接线柱接反了；选用的量程偏小了；换用较大的量程

【解析】甲图中的指针向左端偏，是由于电压表的正负接线柱接反了；出现乙图中情况是由于电压表量程选择偏小，指针偏转过了最大刻度，应换用较大的量程。

【知识点】电压的测量

11.  【答案】并联；流入；流出；略大于；正负接线柱接；所选量程过小

【解析】使用电压表时，要将电压表并联在被测电路两端，使电流从电压表的正接线柱流入，从电压表的负接线柱流出，所选用的电压表的量程要略大于被测电路两端的电压。某同学用电压表测一段导体两端的电压时，如果发现电压表的指针向左偏转，一定是正负接线柱接错了；如果发现电压表的指针向右偏转到没有刻度的地方了，这是因为所选量程过小。

【知识点】电压的测量

12.  【答案】负；；化学

【解析】锌片接电压表的负接线柱，故锌片为盐水电池的负极；电压表量程为 ，对应的分度值为 ，故示数为 ；盐水电池将化学能转化为电能。

【知识点】电压的测量、能量的转化

三、作图题

13.  【答案】 ；

【解析】由题知，某电器两端电压为 ，所以电压表应选 量程，分度值为 ，所以指针位置如答案图所示。

【知识点】电压的测量
