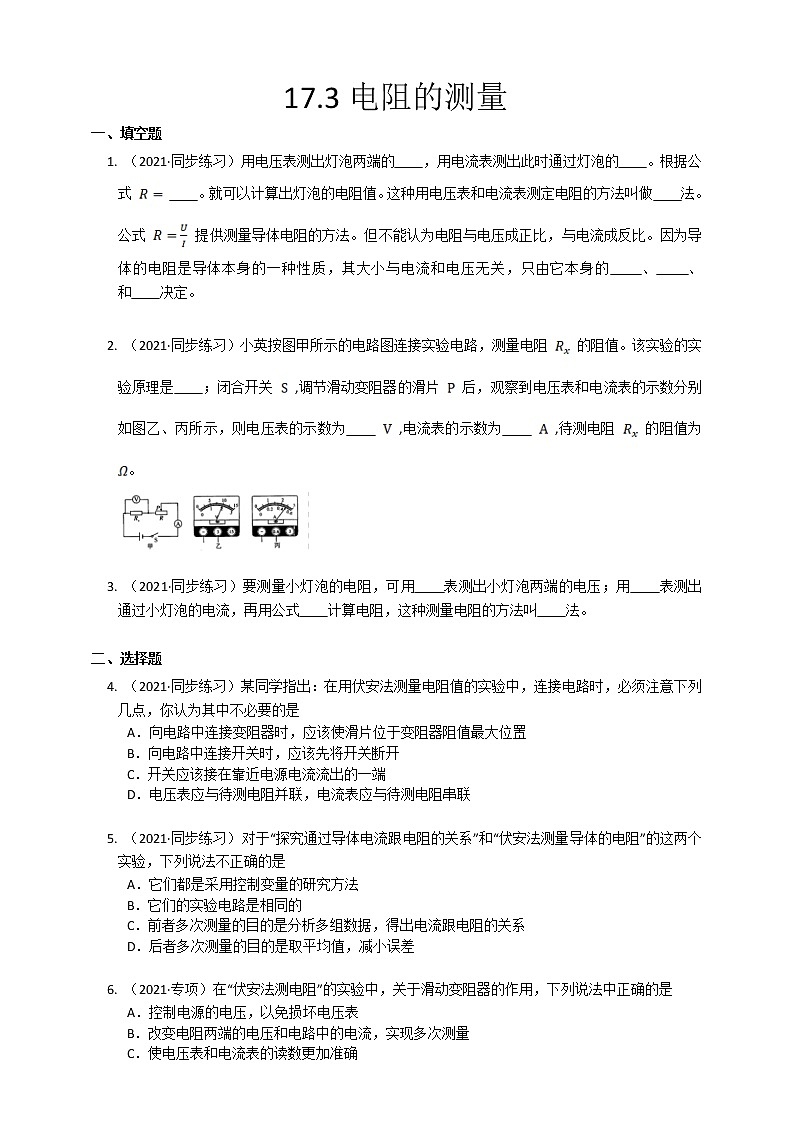

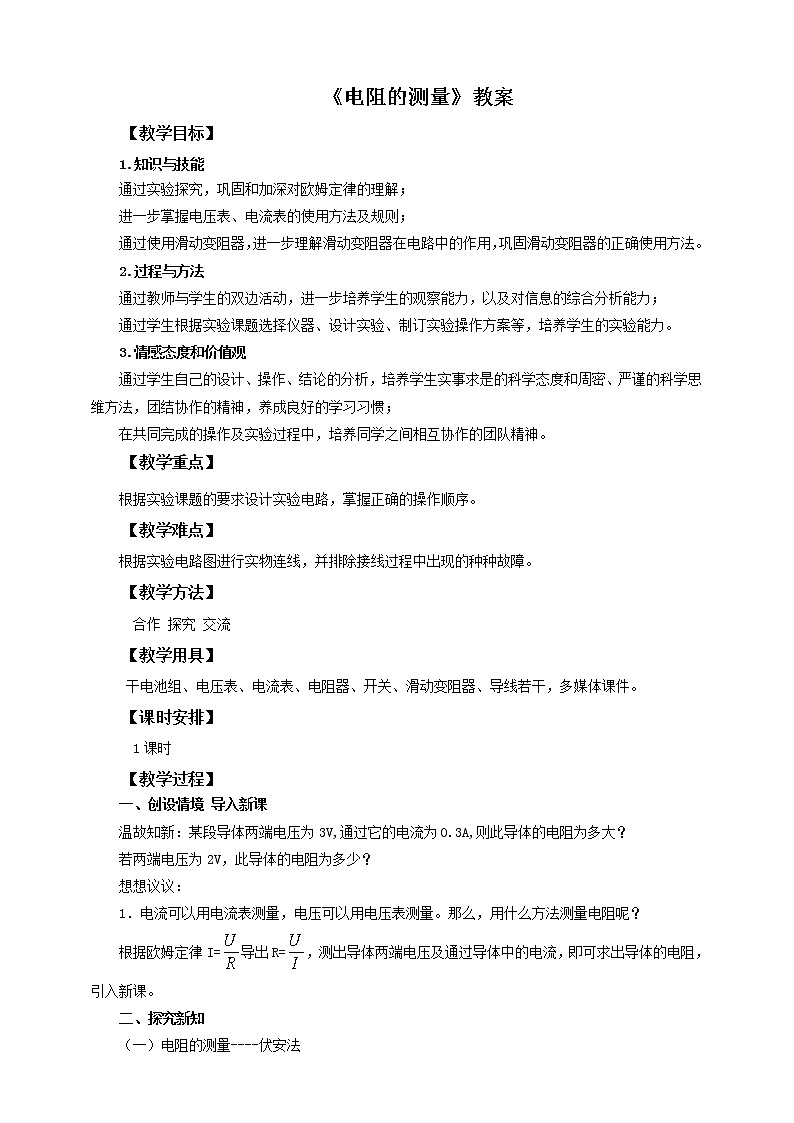

17.3电阻的测量

一、填空题

1. （2021·同步练习）用电压表测出灯泡两端的    ，用电流表测出此时通过灯泡的    。根据公式     。就可以计算出灯泡的电阻值。这种用电压表和电流表测定电阻的方法叫做    法。公式 提供测量导体电阻的方法。但不能认为电阻与电压成正比，与电流成反比。因为导体的电阻是导体本身的一种性质，其大小与电流和电压无关，只由它本身的    、    、    和    决定。

2. （2021·同步练习）小英按图甲所示的电路图连接实验电路，测量电阻 的阻值。该实验的实验原理是    ；闭合开关 ,调节滑动变阻器的滑片 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为      ,电流表的示数为      ,待测电阻 的阻值为     。

3. （2021·同步练习）要测量小灯泡的电阻，可用    表测出小灯泡两端的电压；用    表测出通过小灯泡的电流，再用公式    计算电阻，这种测量电阻的方法叫    法。

二、选择题

4. （2021·同步练习）某同学指出：在用伏安法测量电阻值的实验中，连接电路时，必须注意下列几点，你认为其中不必要的是

 A．向电路中连接变阻器时，应该使滑片位于变阻器阻值最大位置

 B．向电路中连接开关时，应该先将开关断开

 C．开关应该接在靠近电源电流流出的一端

 D．电压表应与待测电阻并联，电流表应与待测电阻串联

5. （2021·同步练习）对于“探究通过导体电流跟电阻的关系”和“伏安法测量导体的电阻”的这两个实验，下列说法不正确的是

 A．它们都是采用控制变量的研究方法

 B．它们的实验电路是相同的

 C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系

 D．后者多次测量的目的是取平均值，减小误差

6. （2021·专项）在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是

 A．控制电源的电压，以免损坏电压表

 B．改变电阻两端的电压和电路中的电流，实现多次测量

 C．使电压表和电流表的读数更加准确

 D．只能使电阻两端的电压升高，电阻中的电流变大

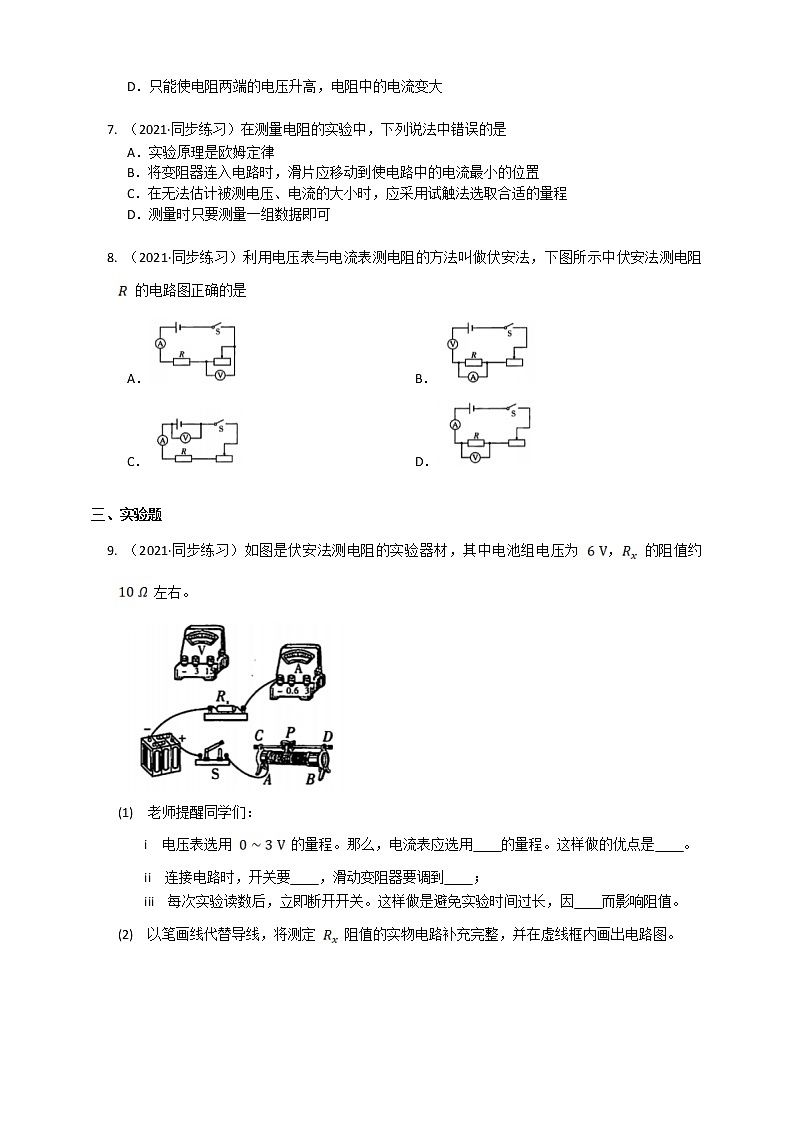

7. （2021·同步练习）在测量电阻的实验中，下列说法中错误的是

 A．实验原理是欧姆定律

 B．将变阻器连入电路时，滑片应移动到使电路中的电流最小的位置

 C．在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程

 D．测量时只要测量一组数据即可

8. （2021·同步练习）利用电压表与电流表测电阻的方法叫做伏安法，下图所示中伏安法测电阻 的电路图正确的是

 A． B．

 C． D．

三、实验题

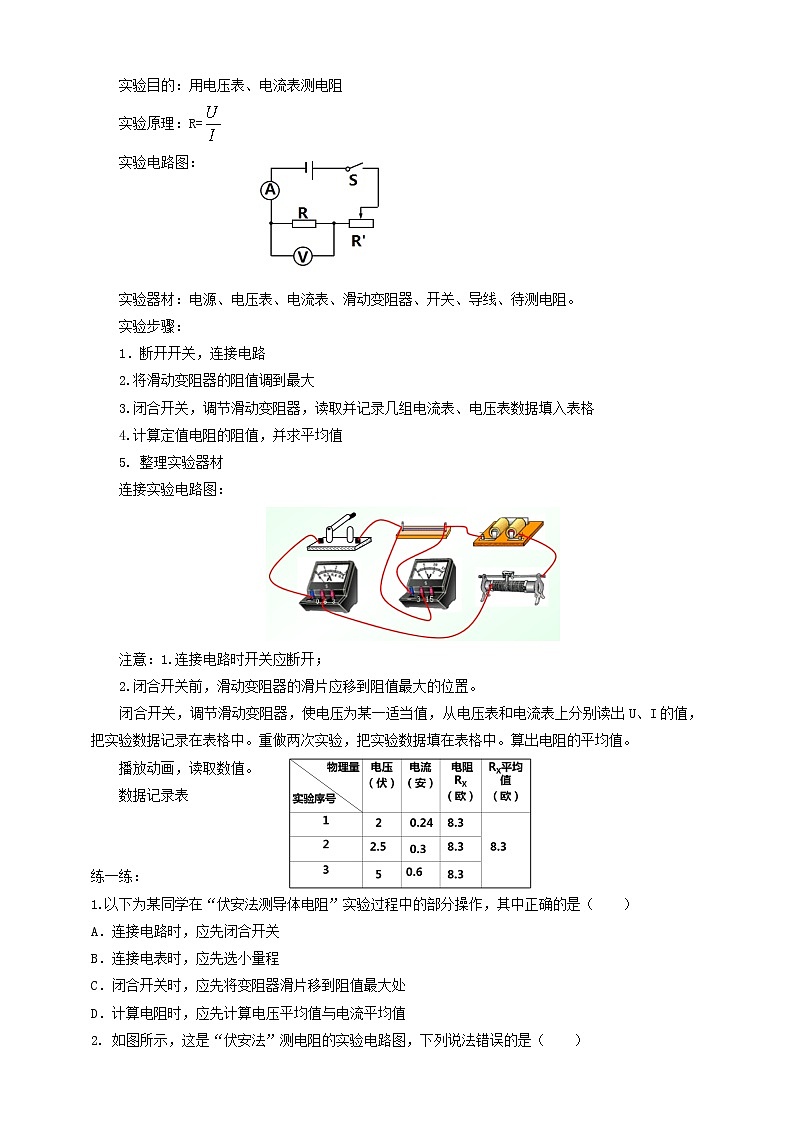

9. （2021·同步练习）如图是伏安法测电阻的实验器材，其中电池组电压为 ， 的阻值约 左右。

(1)  老师提醒同学们：

i  电压表选用 的量程。那么，电流表应选用    的量程。这样做的优点是    。

ii  连接电路时，开关要    ，滑动变阻器要调到    ；

iii  每次实验读数后，立即断开开关。这样做是避免实验时间过长，因    而影响阻值。

(2)  以笔画线代替导线，将测定 阻值的实物电路补充完整，并在虚线框内画出电路图。

(3)  小明同学已将前两次实验的数据记入了表中，第 次实验的电表指示如下图所示，将读数填入表中，并完成表中的有关计算。

(4)  从记录表中看出，三次实验计算所得的电阻阻值不完全相同，其原因可能是    。

10. （2021·专项）如图甲是小刚测电阻的电路图，他进行了下列操作，请按要求完成下列问题：

(1)  闭合开关前，滑片 应置于滑动变阻器的最    端（选填“右”或“左”）。

(2)  用完好的器材按如图甲正确连接好电路，试触时，发现电流表的指针偏转角度很小，移动滑动变阻器的滑片时指针偏转角度仍然较小，产生该现象的原因可能是：    。

(3)  电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则此时被测电阻两端的电压为      ，通过的电流      ，该电阻的阻值为      。

答案

一、填空题

1.  【答案】电压；电流；；伏安；材料；长度；横截面积；温度

【知识点】实验：伏安法测电阻

2.  【答案】；；；

【知识点】欧姆定律的计算、电压的测量、电流的测量、实验：伏安法测电阻

3.  【答案】电压；电流；；伏安

【知识点】电流的测量、电压的测量、实验：伏安法测电阻

二、选择题

4.  【答案】C

【知识点】实验：伏安法测电阻

5.  【答案】A

【知识点】实验：探究电流与电阻的关系、实验：伏安法测电阻

6.  【答案】B

【解析】实验中移动滑动变阻器的滑片，改变了电路中的电流，根据 ，电阻不变，电流变化，所以被测电阻两端的电压变化，电流和电压的变化可以是增大、升高，也可以是减小、降低，从而实现多次测量，故B正确，D错误；实验中滑动变阻器不能改变电源电压，故A错误；实验中滑动变阻器对电流表、电压表的读数没有影响，故C错误。

【知识点】实验：伏安法测电阻

7.  【答案】D

【解析】测量电阻的实验原理是欧姆定律，A正确；为保护电路，闭合开关前，将变阻器最大电阻连入电路中，即将变阻器连入电路时，滑片应移动到使电路中的电流最小的位置，B正确；在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程，C正确；为减小误差，要多次测量取平均值，D错误。

【知识点】实验：伏安法测电阻

8.  【答案】D

【知识点】电路图、实验：伏安法测电阻

三、实验题

9.  【答案】

(1)  i   ；测量更精确，误差更小

ii  断开；最大阻值处

iii  温度

(2)

(3)   ；；；

(4)  测量存在误差

【知识点】实验：伏安法测电阻、影响电阻大小的因素、电流的测量、电路图、实物电路的连接

10.  【答案】

(1)  右

(2)  电流表接入量程过大

(3)   ；；

【解析】

(1)  此实验为伏安法测电阻，是中考常考实验，电路图如题图甲，开关闭合前，为了安全考虑，调节滑动变阻器，使其接人电路的阻值最大，故本题 应置于最右端；电表的量程的选择，首先考虑安全，所测的物理量不能超过电表的量程，其次考虑精度，分度值越小越好，所以如果移动滑动变阻器，电流表偏转的角度仍然很小，说明应该不是电流太小，而是电流表的量程选大了；本题电压表测量待测电阻两端的电压，电流表测量待测电阻中的电流，根据公式 可计算出待测电阻的阻值。

【知识点】滑动变阻器、实验：伏安法测电阻、欧姆定律的计算
