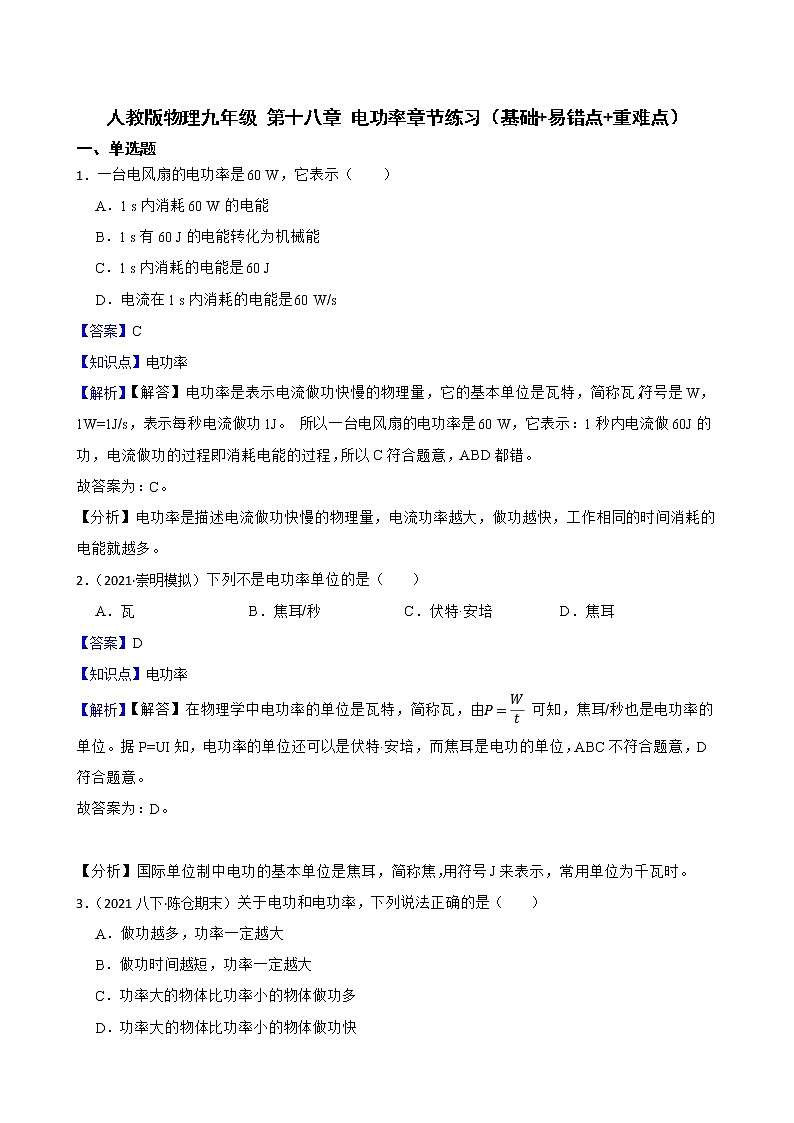

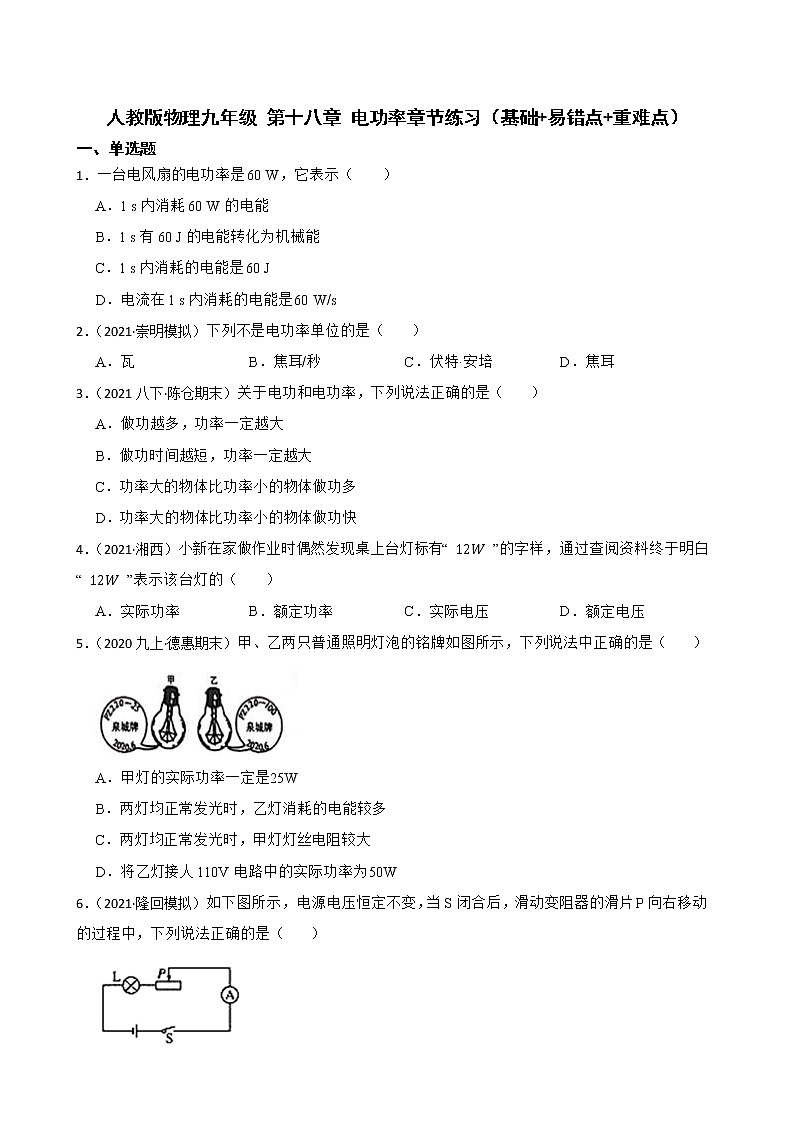

人教版物理九年级 第十八章 电功率章节练习（基础+易错点+重难点）
一、单选题
1．一台电风扇的电功率是60 W，它表示（　　）
A．1 s内消耗60 W的电能
B．1 s有60 J的电能转化为机械能
C．1 s内消耗的电能是60 J
D．电流在1 s内消耗的电能是60 W/s
2．（2021·崇明模拟）下列不是电功率单位的是（　　）
A．瓦 B．焦耳/秒 C．伏特·安培 D．焦耳
3．（2021八下·陈仓期末）关于电功和电功率，下列说法正确的是（　　）
A．做功越多，功率一定越大
B．做功时间越短，功率一定越大
C．功率大的物体比功率小的物体做功多
D．功率大的物体比功率小的物体做功快
4．（2021·湘西）小新在家做作业时偶然发现桌上台灯标有“ 12W ”的字样，通过查阅资料终于明白“ 12W ”表示该台灯的（　　）
A．实际功率 B．额定功率 C．实际电压 D．额定电压
5．（2020九上·德惠期末）甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（　　）

A．甲灯的实际功率一定是25W
B．两灯均正常发光时，乙灯消耗的电能较多
C．两灯均正常发光时，甲灯灯丝电阻较大
D．将乙灯接人110V电路中的实际功率为50W

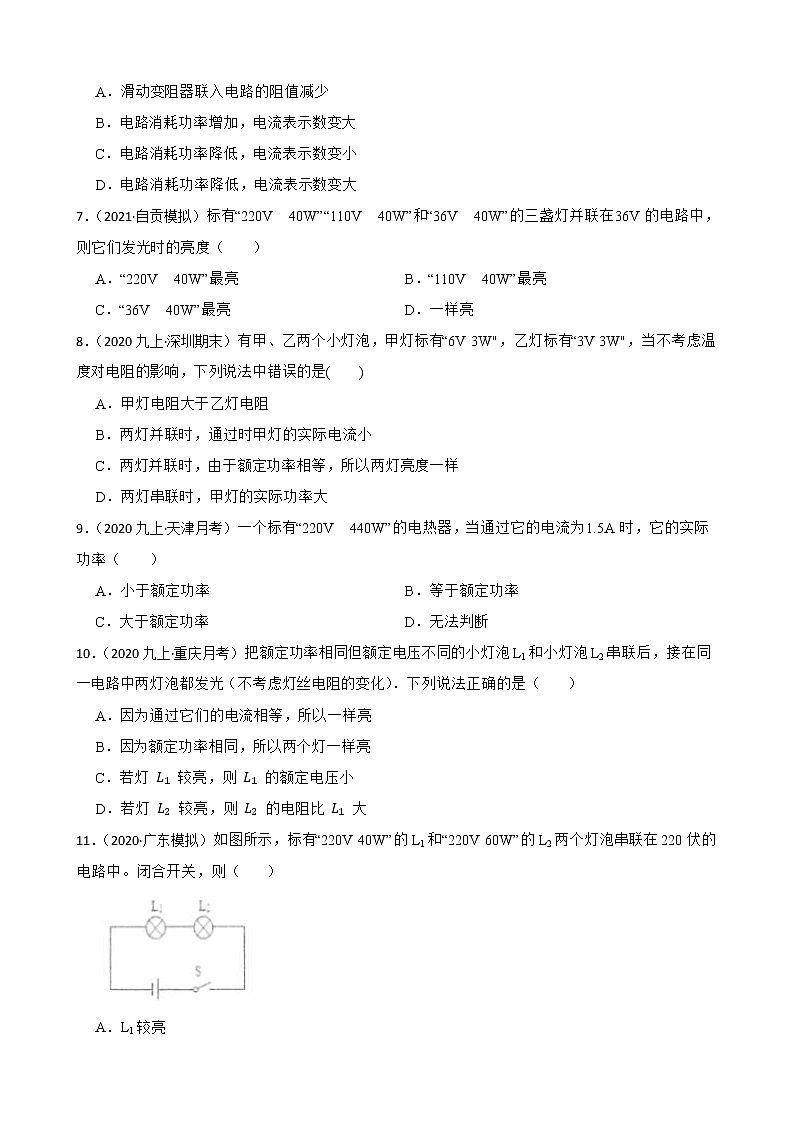

6．（2021·隆回模拟）如下图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（　　）

A．滑动变阻器联入电路的阻值减少
B．电路消耗功率增加，电流表示数变大
C．电路消耗功率降低，电流表示数变小
D．电路消耗功率降低，电流表示数变大
7．（2021·自贡模拟）标有“220V　40W”“110V　40W”和“36V　40W”的三盏灯并联在36V的电路中，则它们发光时的亮度（　　）
A．“220V　40W”最亮 B．“110V　40W”最亮
C．“36V　40W”最亮 D．一样亮
8．（2020九上·深圳期末）有甲、乙两个小灯泡，甲灯标有“6V 3W"，乙灯标有“3V 3W"，当不考虑温度对电阻的影响，下列说法中错误的是(　　)
A．甲灯电阻大于乙灯电阻
B．两灯并联时，通过时甲灯的实际电流小
C．两灯并联时，由于额定功率相等，所以两灯亮度一样
D．两灯串联时，甲灯的实际功率大
9．（2020九上·天津月考）一个标有“220V 440W”的电热器，当通过它的电流为1.5A时，它的实际功率（　　）
A．小于额定功率 B．等于额定功率
C．大于额定功率 D．无法判断
10．（2020九上·重庆月考）把额定功率相同但额定电压不同的小灯泡L1和小灯泡L2串联后，接在同一电路中两灯泡都发光（不考虑灯丝电阻的变化）．下列说法正确的是（　　）
A．因为通过它们的电流相等，所以一样亮
B．因为额定功率相同，所以两个灯一样亮
C．若灯 L1 较亮，则 L1 的额定电压小
D．若灯 L2 较亮，则 L2 的电阻比 L1 大
11．（2020·广东模拟）如图所示，标有“220V 40W”的L1和“220V 60W”的L2两个灯泡串联在220伏的电路中。闭合开关，则（　　）

A．L1较亮
B．L2较亮
C．串联电流相等，两灯一样亮
D．两灯都不正常发光，无法比较亮度

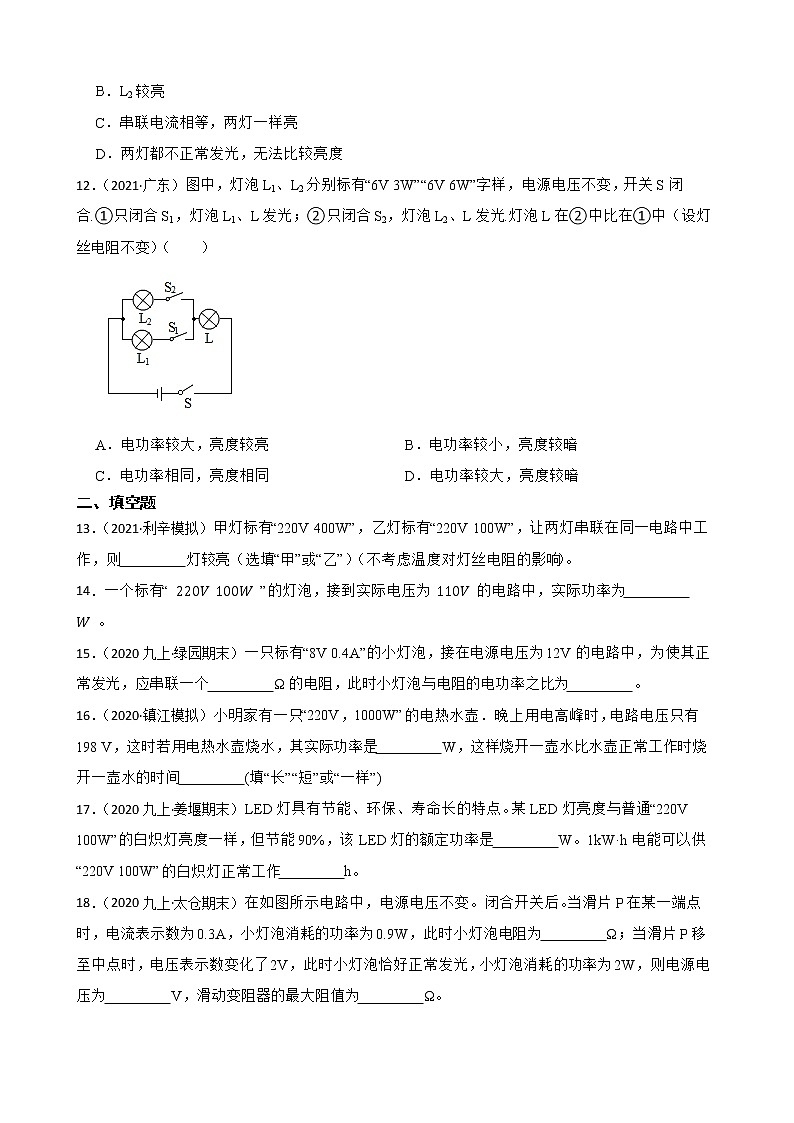

12．（2021·广东）图中，灯泡L1、L2分别标有“6V 3W”“6V 6W”字样，电源电压不变，开关S闭合.①只闭合S1，灯泡L1、L发光；②只闭合S2，灯泡L2、L发光.灯泡L在②中比在①中（设灯丝电阻不变）（　　）

A．电功率较大，亮度较亮 B．电功率较小，亮度较暗
C．电功率相同，亮度相同 D．电功率较大，亮度较暗
二、填空题
13．（2021·利辛模拟）甲灯标有“220V 400W”，乙灯标有“220V 100W”，让两灯串联在同一电路中工作，则　 　灯较亮（选填“甲”或“乙”）（不考虑温度对灯丝电阻的影响）。
14．一个标有“ 220V  100W ”的灯泡，接到实际电压为 110V 的电路中，实际功率为　 　W 。
15．（2020九上·绿园期末）一只标有“8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个　 　Ω的电阻，此时小灯泡与电阻的电功率之比为　 　。
16．（2020·镇江模拟）小明家有一只“220V，1000W”的电热水壶．晚上用电高峰时，电路电压只有198 V，这时若用电热水壶烧水，其实际功率是　 　W，这样烧开一壶水比水壶正常工作时烧开一壶水的时间　 　(填“长”“短”或“一样”)
17．（2020九上·姜堰期末）LED灯具有节能、环保、寿命长的特点。某LED灯亮度与普通“220V 100W”的白炽灯亮度一样，但节能90%，该LED灯的额定功率是　 　W。1kW·h电能可以供“220V 100W”的白炽灯正常工作　 　h。
18．（2020九上·太仓期末）在如图所示电路中，电源电压不变。闭合开关后。当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W，此时小灯泡电阻为　 　Ω；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，小灯泡消耗的功率为2W，则电源电压为　 　V，滑动变阻器的最大阻值为　 　Ω。

三、实验探究题
19．（2016·东港模拟）小勇在测量额定电压是2.5V小灯泡电功率的实验中：

（1）为完成实验，请用笔画线代替导线，将甲图连接完整.
（2）闭合开关前，滑动变阻器的滑片应调至最　 　(填“左”或“右”)端.若开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，则故障原因是　 　.
（3）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为　 　A，小灯泡此时的电功率为　 　W.若要测量小灯泡的额定功率，应将滑动变阻器的滑片向　 　（填“左”或“右”）移动，直到电压表示数为　 　V为止.
（4）移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的I-U图像，从图像可算出小灯泡的额定功率为　 　W.
（5）小勇继续调节滑动变阻器的过程中，小灯泡突然熄灭，电压表示数　 　(填“变大”、“变小”或“不变”)，经检查发现灯丝烧断.
20．（2021·梧州模拟）如图所示的“测量小灯泡电功率”的实验电路图中，小灯泡L的额定电压为2.5V，灯丝的电阻约为10Ω。
（1）请用笔画线代替导线，在图中完成电路连接，要求滑动变阻器滑片向右移动时电流表示数变小导线不交叉。

（2）连接电路时，开关应处于　 　状态。
（3）连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表示无数，电压表示无数。仔细检查，连接无误，那么出现该状况的原因可能是　 　（写出一种合理情况即可）。
（4）排除故障后进行实验，移动滑片P到某处，电压表示数为2V。要测量小灯泡的额定功率，应将滑片P向　 　（选填“A”或“B”）端移动。多次测量的数据和计算结果记录在下表，则小灯泡的额定功率为　 　W。由表中信息可知：灯泡实际功率越　 　，灯泡越亮。
实验次数
1
2
3
4
5
电压U/V
1
1.5
2
2.5
3
电流I/A
0.14
0.18
0.22
0.26
0.30
实际功率P/W
0.14
0.27
0.44
　
0.90
灯泡亮度
逐渐变亮
（5）另一名同学发现不用电压表，用如图所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0，，实验步骤如下，请补充完整：
①闭合开关S、S2，断开S1，调节滑动变阻器R的滑片P使电流表示数为I额；
②闭合开关　 　，保持滑动变阻器R的滑片不动，断开　 　，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额=　 　。

四、计算题
21．（2021·安顺）如图所示电路，电源电压保持不变，灯L标有“3V0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻不变，求：

（1）灯丝电阻；
（2）当开关S1闭合、S2断开，电流表示数为0.2A时，灯L两端电压；
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率。
22．（2021·宜昌）如图甲是某品牌智能体重秤，图乙是它的电路结构图，R0为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。

（1）当秤盘为空时，R的阻值为　 　；
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，则R0的阻值是多少?
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J，则小华的体重为多少牛?
23．（2021·十堰）如图甲所示，电源电压保持不变，小灯泡L正常发光时的电阻为10Ω，闭合开关S，调节滑动变阻器的滑片P从a端滑至b端的过程中，电流表示数与两电压表示数的关系图像如图乙所示。求：

（1）小灯泡的额定功率和定值电阻R0的阻值；
（2）滑动变阻器的最大阻值；
（3）电路总功率的最大值和最小值。

答案解析部分
1．【答案】C
【知识点】电功率
【解析】【解答】电功率是表示电流做功快慢的物理量，它的基本单位是瓦特，简称瓦，符号是W，1W=1J/s，表示每秒电流做功1J。 所以一台电风扇的电功率是60 W，它表示：1秒内电流做60J的功，电流做功的过程即消耗电能的过程，所以C符合题意，ABD都错。
故答案为：C。
【分析】电功率是描述电流做功快慢的物理量，电流功率越大，做功越快，工作相同的时间消耗的电能就越多。
2．【答案】D
【知识点】电功率
【解析】【解答】在物理学中电功率的单位是瓦特，简称瓦，由 P=Wt 可知，焦耳/秒也是电功率的单位。据P=UI知，电功率的单位还可以是伏特·安培，而焦耳是电功的单位，ABC不符合题意，D符合题意。
故答案为：D。

【分析】国际单位制中电功的基本单位是焦耳，简称焦，用符号J来表示，常用单位为千瓦时。

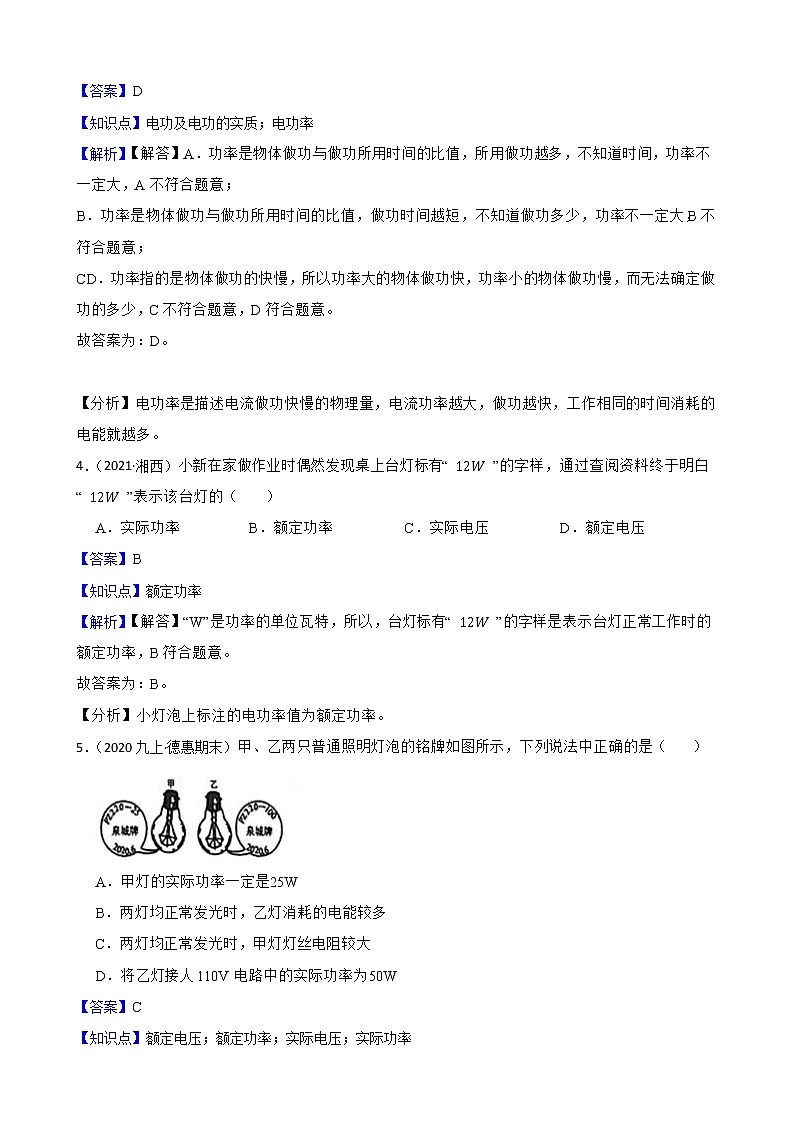

3．【答案】D
【知识点】电功及电功的实质；电功率
【解析】【解答】A．功率是物体做功与做功所用时间的比值，所用做功越多，不知道时间，功率不一定大，A不符合题意；
B．功率是物体做功与做功所用时间的比值，做功时间越短，不知道做功多少，功率不一定大，B不符合题意；
CD．功率指的是物体做功的快慢，所以功率大的物体做功快，功率小的物体做功慢，而无法确定做功的多少，C不符合题意，D符合题意。
故答案为：D。

【分析】电功率是描述电流做功快慢的物理量，电流功率越大，做功越快，工作相同的时间消耗的电能就越多。
4．【答案】B
【知识点】额定功率
【解析】【解答】“W”是功率的单位瓦特，所以，台灯标有“ 12W ”的字样是表示台灯正常工作时的额定功率，B符合题意。
故答案为：B。
【分析】小灯泡上标注的电功率值为额定功率。
5．【答案】C
【知识点】额定电压；额定功率；实际电压；实际功率

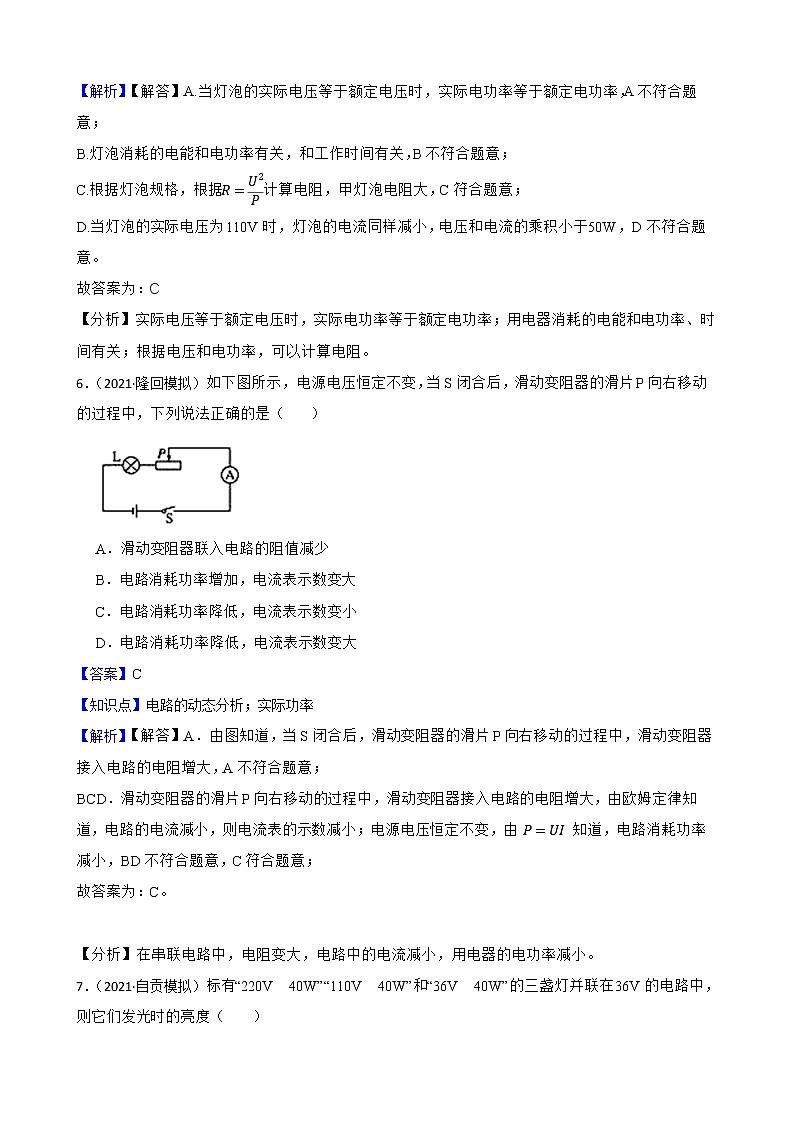

【解析】【解答】A.当灯泡的实际电压等于额定电压时，实际电功率等于额定电功率，A不符合题意；
B.灯泡消耗的电能和电功率有关，和工作时间有关，B不符合题意；
C.根据灯泡规格，根据R=U2P计算电阻，甲灯泡电阻大，C符合题意；
D.当灯泡的实际电压为110V时，灯泡的电流同样减小，电压和电流的乘积小于50W，D不符合题意。
故答案为：C
【分析】实际电压等于额定电压时，实际电功率等于额定电功率；用电器消耗的电能和电功率、时间有关；根据电压和电功率，可以计算电阻。
6．【答案】C
【知识点】电路的动态分析；实际功率
【解析】【解答】A．由图知道，当S闭合后，滑动变阻器的滑片P向右移动的过程中，滑动变阻器接入电路的电阻增大，A不符合题意；
BCD．滑动变阻器的滑片P向右移动的过程中，滑动变阻器接入电路的电阻增大，由欧姆定律知道，电路的电流减小，则电流表的示数减小；电源电压恒定不变，由 P=UI 知道，电路消耗功率减小，BD不符合题意，C符合题意；
故答案为：C。

【分析】在串联电路中，电阻变大，电路中的电流减小，用电器的电功率减小。
7．【答案】C
【知识点】电功率的计算；实际功率
【解析】【解答】由题意可知，三盏灯的额定电压不相等，额定功率相等，当三盏灯并联在36V的电路中时，它们两端的电压均为36V，所以，只有“36V 40W”的灯泡正常发光，其功率为40W，而“220V 40W”“110V 40W”两灯泡不能正常发光其功率均小于40W，所以，“36V 40W”的实际功率最大，灯泡最亮，ABD不符合题意，C符合题意。
故答案为：C。

【分析】用电器的电压达到额定电压，可以正常工作。
8．【答案】C
【知识点】电功率与电压、电流的关系；电功率的计算；实际功率
【解析】【解答】根据灯泡的规格，计算灯泡的电阻为R甲=U甲2P甲=6V23W=12Ω，R乙=U乙2P乙=3V23W=3Ω，
A.根据计算，甲灯的电阻小大乙的电阻，A不符合题意；
B.两灯并联时，电压相等，甲的电阻大，根据I=UR，则通过甲的电流小，B不符合题意；
C.两灯并联时，电压相等，但电流不相等，根据P=UI，可知，电功率不相等，C符合题意；
D.两灯串联时，根据P=I2R，在电流相等时，电阻越大，实际电功率越大，D不符合题意。
故答案为：C.
【分析】根据用电器的电压和电功率可以计算电阻大小，在串联电路中，电阻越大，实际电功率越大，并联电路中，电阻越小，实际电功率越大。
9．【答案】A
【知识点】电功率的计算；实际功率
【解析】【解答】电热器的额定电流为 I=PU=440W220V=2A因为2A大于1.5A，电热器的电阻不变，由P=I2R可知，当通过它的电流为1.5A时，它的实际功率小于额定功率。BCD不符合题意，A符合题意。
故答案为：A。

【分析】根据用电器的电功率和电压，可以计算电流的大小；结合实际电流，判断实际电功率的大小。
10．【答案】D
【知识点】电功率的计算；实际功率
【解析】【解答】AB、由题知，两灯的额定功率相同但额定电压不同，由 P=U2R 的变形式 R=U2P 可知，两灯的电阻不同；两灯泡串联后接在电路中时，因串联电路中各处的电流相等，且两灯的电阻不同，由 P=I2R 可知，两灯的实际功率不同，则两灯的亮度不同，A不符合题意；
因灯泡的亮暗取决于实际功率的大小，与额定功率无关，且两灯的规格不同，所以两灯的亮度不同，B不符合题意；
C、由 P=U2R 的变形式 U=PR 可知，额定功率相同时，灯泡的电阻越大，其额定电压越大；若灯L1较亮，则L1的实际功率较大，且串联时电流相等，根据 P=I2R 知，L1的电阻较大，则L1的额定电压大，C不符合题意；
D、若灯L2较亮，则L2的实际功率较大，且串联时电流相等，根据 P=I2R 可知L2的电阻比L1大，D符合题意．
故答案为：D．

【分析】根据公式R=U2P分析电阻大小，在串联电路中，电阻越大，实际电功率越大。
11．【答案】A
【知识点】电功率的计算；实际功率
【解析】【解答】根据灯泡规格计算电阻为R1=U12P1=220V240W=1210Ω，R2=U22P2=220V260W=806.7Ω，
在串联电路中，电流相等，根据U=IR，电阻越大，分压越大，根据P=UI，分压越大则电功率越大，所以L1的实际功率大，亮些，A符合题意。
故答案为：A.
【分析】根据电压和电功率可以计算电阻大小，在串联电路中，电阻越大，用电器的实际功率越大。
12．【答案】A
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】根据R=U2P可知，当额定电压相同时，电阻与额定功率成反比。
因为3WR2；
只闭合S1，灯泡L1和L串联；只闭合S2，灯泡L2和L串联；
根据R总=R1+R可知，②中的总电阻小于①；
那么②中的总电流大于①；
根据P=I2R可知，灯泡L在②中的电功率较大，亮度较大。
故选A。
【分析】首先根据R=U2P比较L1与L2的电阻大小，再根据R总=R1+R比较总电阻的大小，进而确定通过灯泡L的电流大小变化，最后根据P=I2R比较L实际功率大小和亮度变化。
13．【答案】乙
【知识点】实际功率
【解析】【解答】甲灯和乙灯的额定电压相等，甲灯的额定功率大于乙灯的额定功率，根据公式 R=U2P 可得甲灯的电阻小于乙灯的电阻，因为两灯串联所以实际电流相等，根据公式 P=I2R 可得甲灯的实际功率小于乙灯的实际功率，所以乙灯较亮。
【分析】结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；两个灯泡串联，电流相同，分得的电压与电阻成正比，电阻越大，电压也大，灯泡越亮。
14．【答案】25
【知识点】电功率的计算；实际功率
【解析】【解答】根据标示“220V100W”，说明该灯泡额定电压为220V，额定电功率为100W。
根据公式P=U2R,小灯泡电阻不变,当接入电压为110V时，也就是额定电压的12,此时电功率应变为额定电功率的14，为14×100=25W。
故答案为：25W
【分析】当电阻不变时，小灯泡电功率的比等于电压的平方比。
15．【答案】10；2：1
【知识点】欧姆定律及其应用；额定功率
【解析】【解答】根据串联电路中总电压等于各分电压之和，则串联电阻R两端电压：UR=U-UR=12V-8V=4V，因串联电路中各处的电流相等，所以灯泡正常工作时电路中的电流：I=0.4A，由I=UR可得，串联电阻R的阻值：R=URI=10Ω，根据P=UI串联电路中电流相同，功率之比就是电压之比，所以功率之比为2：1.
【分析】根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点得到电路中的电流，利用欧姆定律求出串联电阻的阻值，根据功率与电压和电流的关系就可以得到功率之比。
16．【答案】810；长
【知识点】电功率的计算；实际电压；实际功率
【解析】【解答】根据题意由P=U2/R知道，电热水壶的电阻是：R=U2额/P额=(220V)2/1000W=48.4Ω，当电压只有198V时，电热水壶的实际功率是：P实际=U2实际/R=(198V)2/48.4Ω=810W，所以烧开一壶水比水壶正常工作时烧开一壶水的时间长
【分析】根据电压和电功率计算电阻，结合实际电压和电阻计算实际电功率。
17．【答案】10；10
【知识点】电功率与电能、时间的关系
【解析】【解答】设两种灯泡正常发光的时间均为t，LED灯消耗的电能为W1=P1t，白炽灯消耗的电能为W2=P2t=0.1kW×t
因为在达到相同亮度的条件下，LED灯可以节约90%的电能，所以可得 W2−W1W2=0.1kW×t−P1t0.1kW×t=90%
P1=0.01kW=10W
即该LED灯的电功率为10W。1kW·h电能可以供该白炽灯正常工作的时间 t′=WP2=1kW⋅ℎ0.1kW =10h

【分析】LED灯节能90%，意味着相同时间消耗的电能为灯泡的10%，故功率为灯泡的10%；利用电功除以LED的功率即为工作时间。
18．【答案】10；9；20
【知识点】电功率与电压、电流的关系；电功率的计算
【解析】【解答】由电路图可知，开关闭合后灯泡与电阻串联，电压表测量灯泡两端电压，电流表示数为0.3A，小灯泡消耗的功率为0.9W，此时小灯泡电阻为 R=PI2=0.9W(0.3A)2=10Ω
此时灯泡两端电压为 UL=IR=0.3A×10Ω=3V 当滑片P移至中点时，电压表示数变化了2V，小灯泡消耗的功率为2W，说明变阻器接入电阻变小，根据串联分压可知电压表示数变大，此时电路中的电流为 I′=P′UL′=2W3V+2V=0.4A
灯泡正常发光时的电阻为 RL=UL′2P′=(5V)22W=12.5Ω
当滑片P在某一端点时，滑动变阻器全部连入电路，根据串联电路电阻特点可知 U=UL+IR滑=3V+0.3A×R滑
当滑片P移至中点时 U=I′(RL+R滑2)=0.4A×(12.5Ω+R滑2)
联立可得 U=9V
R滑=20Ω

【分析】结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；利用功率的变形公式I=P/U求解灯泡的电流，结合欧姆定律求解各自的电压，相加即为电源电压。
19．【答案】（1）解：如图所示：

（2）右；滑动变阻器都接在下面的两个接线柱上
（3）0.22；0.44；左；2.5
（4）0.625
（5）变大
【知识点】实物的电路连接；电功率的计算；电功率的测量
【解析】【解答】（1）灯泡的额定电压为2.5V，电压表选择0～3V量程，电压表与灯泡并联，由题意知，电流表使用0～0.6A量程，电流表与灯泡串联，电流从电压表和电流表的正接线柱流入，从负接线柱流出.滑动变阻器选择一上一下接线柱串联在电路中.开关串联在电路中.根据各元件的连接方法，连接实物图.如图所示：
；（2）由图知，滑动变阻器的下面接了左边的接线柱，所以在闭合开关前，应将滑片移至最右端，使其阻值最大；当将滑动变阻器的下方两个接线柱接入电路时，电路中的电流太小，灯泡发光较暗，并且滑动变阻器失去调节灯泡两端的作用.（3）电流表选择的是0～0.6A量程，对应的分度值是0.02A，指针指在0.2A后第1个小格上，因此示数为0.2A+0.02A=0.22A，小灯泡的实际功率为：P=UI=2V×0.22A=0.44W.要测定灯泡的额定功率，应使灯泡两端的电压等于其额定电压，此时应减小滑动变阻器的阻值，将滑片向左端滑动，使电压表的示数为2.5V.（4）由图丙所示I-U图象可知，灯泡额定电压U=2.5V所对应的电流I=0.25A，则灯泡的额定功率P=UI=2.5V×0.25A=0.625W.（5）实验中小灯泡的灯丝突然被烧断，则灯泡两端的电压约等于电源电压，电压表的示数变大.
故答案为：（1）见上图；（2）右；滑动变阻器都接在下面的两个接线柱上；（3）0.22；0.44；左；2.5；（4）0.625；（5）变大.
【分析】滑动变阻器要一上一下接入电路中，闭合开关前要把滑片滑到电阻最大处，通过电压和电流计算电功率的大小，当灯泡断路时，电压表接在了电源两端，示数变大.
20．【答案】（1）
（2）断开
（3）滑动变阻器断路（或开关接触不良、电流表烧坏等等，合理即给分）
（4）A；0.65；大
（5）S、S1；S2；(I −I额 ) R0I额
【知识点】电功率的计算；电功率的测量
【解析】【解答】(1)滑片向右移动，电流表示数变小，则电阻变小，所以滑动变阻器下面应连接左边的A接线柱，如图所示

(2)连接电路时，为了保护电路，开关应断开。
(3)连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表示无数，电压表示无数，说明电路某处断路，可能是滑动变阻器断路，或开关接触不良、电流表烧坏等。
(4)题知，小灯泡两端的电压为2V，低于额定电压。若测小灯泡的额定功率，则需使小灯泡电压变大，而滑动变阻器阻值减小，则滑片向A端移动。
小灯泡的额定电压为2.5V，由表知，在额定电压下通过小灯泡的电流为0.26A，则小灯泡的额定功率为P=UI=2.5V×0.26A=0.65W
由表中信息可知，小灯泡的实际功率越大，小灯泡越亮。
(5)②闭合开关S、S1，断开S2，R的滑片不懂动，此时L与R仍为并联，电流表测干路电流为I。
③通过R0的电流为I0=I-I额
灯两端电压为UL=U0=I0R0=(I −I额 )R0则小灯泡的额定功率P=ULI=(I −I额 ) R0I额
【分析】（1）探究灯泡电功率时，滑动变阻器和灯泡串联，滑片远离下面的接线柱，电阻变大；（2）连接电路时，开关要断开；（3）在串联电路中，干路发生断路时，电流表和电压表都无示数；（4）在串联电路中，减小滑动变阻器的电阻，分压减小，其他位置分压变大；实际电功率越大，灯泡越亮；（5）利用电流表测量灯泡电流，使灯泡正常发光；利用并联电路电压相等，根据电流和电阻的乘积表示电压，根据电压和电流的乘积计算电功率。
21．【答案】（1）解；灯丝电阻 RL=ULIL=3V0.6A=5Ω
答：灯丝电阻为5Ω
（2）解；当开关S1闭合、S2断开，灯L和电阻R串联，电流表示数为0.2A时，灯L两端电压 UL′=IRL=0.2A×5Ω=1V
答：灯L两端电压为1V；
（3）解；由（2）可知R两端电压 UR=IR=0.2A×10Ω=2V
所以电源电压 U=UL′+UR=1V+2V=3V
当开关S1、S2均闭合时，电路中只有R接入电路，R消耗的电功率 P=U2R=(3V)210Ω=0.9W
答：定值电阻R消耗的电功率为0.9W。
【知识点】欧姆定律及其应用；电功率的计算
【解析】【分析】（1）结合小灯泡的电流和电压，利用欧姆定律求解灯泡的电阻即可；
（2）分析电路结构，定值电阻和灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解；
（3）结合用电器两端的电压和用电器的电阻，利用功率公式P=U2R求解功率即可。
22．【答案】（1）600Ω
（2）串联电路电压的关系U总=U+U0
压敏电阻R两端的电压U=U总-U0=6V-2.4V=3.6V
由图像可知压敏电阻的阻值为300Ω，电路中的电流 I1=UR=3.6V300Ω=0.012A
R0的阻值是 R0=UI1=2.4V0.012A=200Ω
答：R0的阻值是200Ω；
（3）方法一：由W总=UIt得小华站在体重秤上时，电路中的电流 I2=W总Ut=0.45J6V×5s=0.015A
此时电路中的总电阻值 R总=UI2=6V0.015A=400Ω
压敏电阻的电阻值R=R总-R0=400Ω-200Ω=200Ω
由图像可知小华的体重为800N。方法二：电路的功率 P=Wt=0.45J5s=0.09W
由 P=U2R 可得 R总=U2P=(6V)20.09W=400Ω
压敏电阻的电阻值R=R总-R0=400Ω-200Ω=200Ω
由图像可知小华的体重为800N。
答：小华的体重为800N。
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】解：（1）由图丙可知：当秤盘为空时，R的阻值为600N。
【分析】（1）压力为零时，结合图像求解此时的阻值；
（2）分析电路结构，定值电阻和压敏电阻是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解；
（3）结合用电器的功率和电压，利用功率的变形公式R=U2/P求解用电器的电阻；电路中的总电阻，减去电阻R0的阻值即为压敏电阻的阻值。
23．【答案】（1）解：当闭合开关S，滑动变阻器的滑片P在a端时，滑动变阻器阻值最大，此时滑动变阻器、R0和灯泡串联接入电路中，此时电路中电流最小，电压表V1测量L的电压，示数为1V，电压表V2测量R0和L的总电压，示数为3V，串联电路电流处处相等，所以此时电路中的电流为I=0.2A，L的电压为UL=1V，R0的电压为U0=2V，当闭合开关S，滑动变阻器的滑片P在b端时，滑动变阻器接入电路阻值为0，此时R0和灯泡串联接入电路，根据欧姆定律可知，此时电路中电流最大，根据乙图可知此时电流为0.4A，电压表V1测量L的电压，示数为4V，电压表V2测量R0和L的总电压，示数为8V；所以此时电路中的电流为I'=0.4A，L的电压为UL'=4V，R0的电压为U0'=4V，当闭合开关S，滑动变阻器的滑片P在b端时，根据欧姆定律可知此时灯泡L的电阻为 RL'=UL'I'=4V0.4A=10Ω
根据题意，此时灯泡正常发光，所以灯泡的额定功率为P额=UL'I'=4V×0.4A=1.6W
定值电阻R0的阻值为 R0=U0'I'=4V0.4A=10Ω
答：小灯泡的额定功率为1.6W，定值电阻R0的阻值为10Ω
（2）解：当闭合开关S，滑动变阻器的滑片P在b端时，此时滑动变阻器接入阻值为0，此时R0和灯泡串联接入电路中，电源电压U电=UL'+U0'=4V+4V=8V
滑片在a时，变阻器分压U滑=U电-U0-UL=8V-2V-1V=5V
滑动变阻器的最大阻值 R滑=U滑I=5V0.2A=25Ω
答：滑动变阻器的最大阻值为25Ω
（3）解：电路总功率的最大值为P大=U电I'=8V×0.4A=3.2W
电路总功率的最小值为P小=U电I=8V×0.2A=1.6W
答：电路总功率的最大值为3.2W，电路总功率的最小值为1.6W。
【知识点】欧姆定律及其应用；电功率的计算
【解析】【分析】（1）结合流过用电器的电流和两端电压，利用欧姆定律求解用电器的电阻即可；
（2）分析电路结构，定值电阻和滑动变阻器是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可；
（3）结合电流与电压值，利用功率该公式P=UI求解功率即可。
