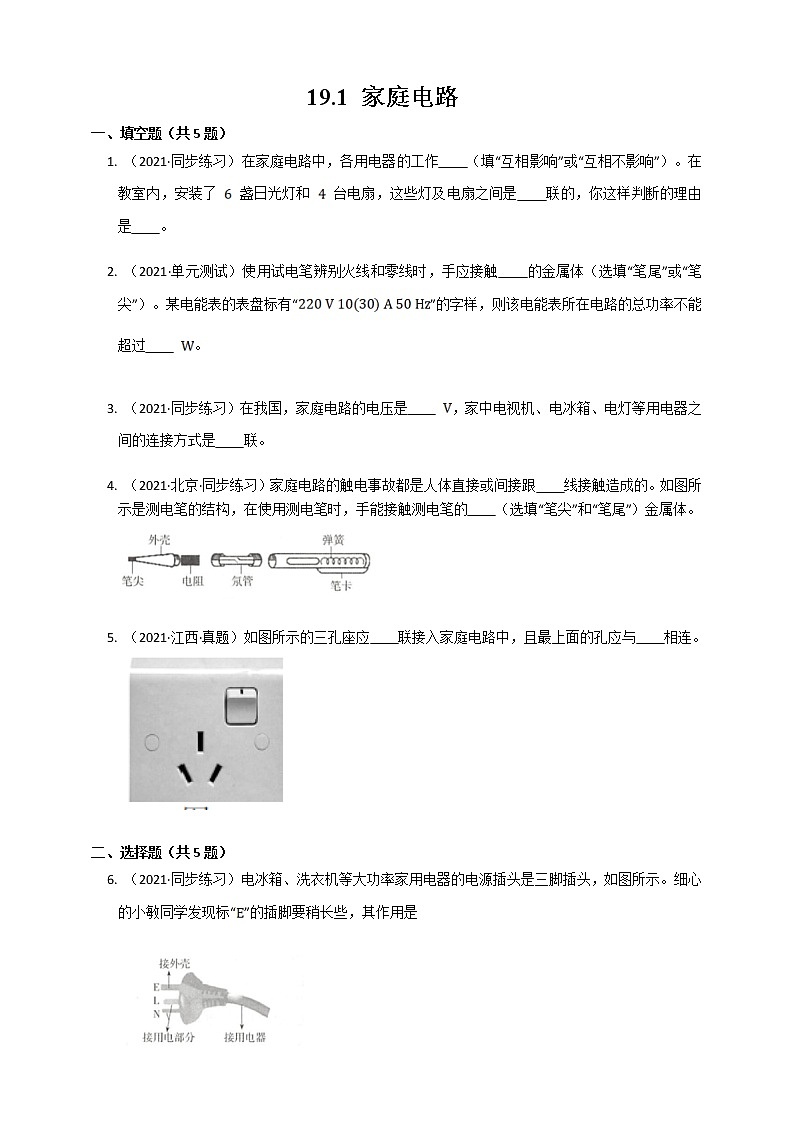

19.1 家庭电路

一、填空题（共5题）

1. （2021·同步练习）在家庭电路中，各用电器的工作    （填“互相影响”或“互相不影响”）。在教室内，安装了 盏日光灯和 台电扇，这些灯及电扇之间是    联的，你这样判断的理由是    。

2. （2021·单元测试）使用试电笔辨别火线和零线时，手应接触    的金属体（选填“笔尾”或“笔尖”）。某电能表的表盘标有“”的字样，则该电能表所在电路的总功率不能超过     。

3. （2021·同步练习）在我国，家庭电路的电压是     ，家中电视机、电冰箱、电灯等用电器之间的连接方式是    联。

4. （2021·北京·同步练习）家庭电路的触电事故都是人体直接或间接跟    线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的    （选填“笔尖”和“笔尾”）金属体。

5. （2021·江西·真题）如图所示的三孔座应    联接入家庭电路中，且最上面的孔应与    相连。

二、选择题（共5题）

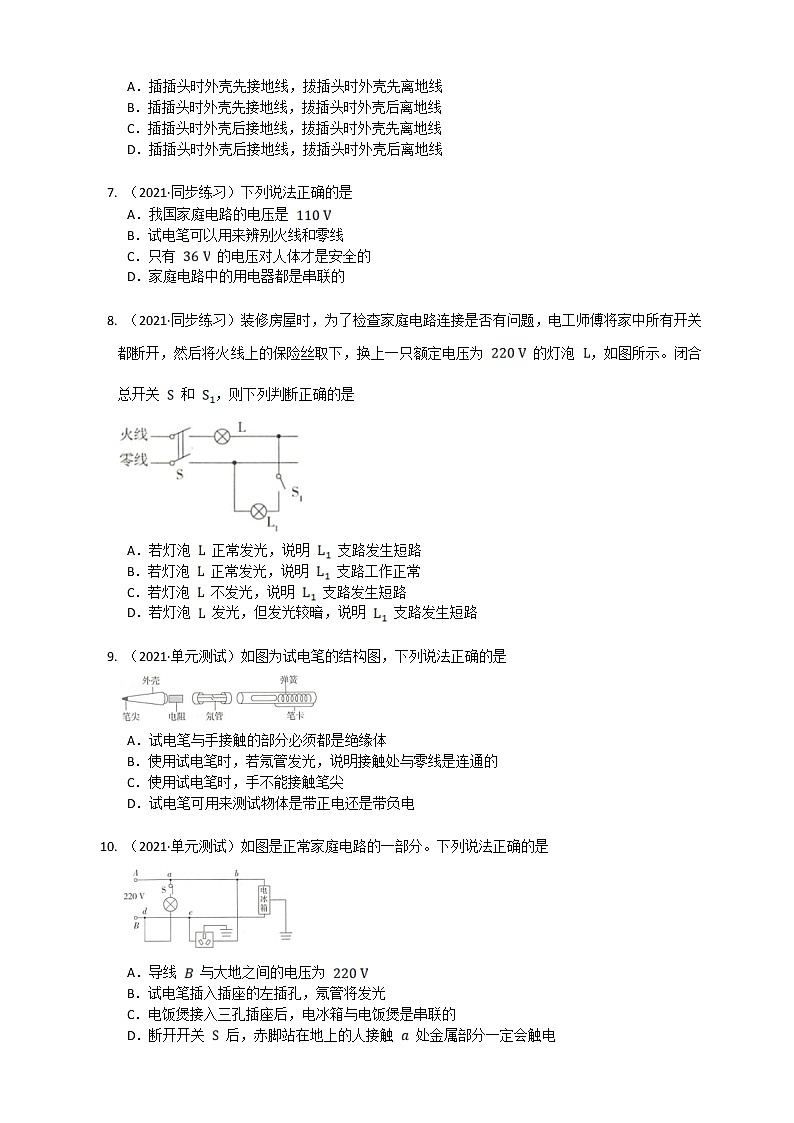

6. （2021·同步练习）电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“”的插脚要稍长些，其作用是

 A．插插头时外壳先接地线，拔插头时外壳先离地线

 B．插插头时外壳先接地线，拔插头时外壳后离地线

 C．插插头时外壳后接地线，拔插头时外壳先离地线

 D．插插头时外壳后接地线，拔插头时外壳后离地线

7. （2021·同步练习）下列说法正确的是

 A．我国家庭电路的电压是

 B．试电笔可以用来辨别火线和零线

 C．只有 的电压对人体才是安全的

 D．家庭电路中的用电器都是串联的

8. （2021·同步练习）装修房屋时，为了检查家庭电路连接是否有问题，电工师傅将家中所有开关都断开，然后将火线上的保险丝取下，换上一只额定电压为 的灯泡 ，如图所示。闭合总开关 和 ，则下列判断正确的是

 A．若灯泡 正常发光，说明 支路发生短路

 B．若灯泡 正常发光，说明 支路工作正常

 C．若灯泡 不发光，说明 支路发生短路

 D．若灯泡 发光，但发光较暗，说明 支路发生短路

9. （2021·单元测试）如图为试电笔的结构图，下列说法正确的是

 A．试电笔与手接触的部分必须都是绝缘体

 B．使用试电笔时，若氖管发光，说明接触处与零线是连通的

 C．使用试电笔时，手不能接触笔尖

 D．试电笔可用来测试物体是带正电还是带负电

10. （2021·单元测试）如图是正常家庭电路的一部分。下列说法正确的是

 A．导线 与大地之间的电压为

 B．试电笔插入插座的左插孔，氖管将发光

 C．电饭煲接入三孔插座后，电冰箱与电饭煲是串联的

 D．断开开关 后，赤脚站在地上的人接触 处金属部分一定会触电

三、作图题（共2题）

11. （2021·专项）将如图所示电水壶的 条接线按照安全用电的原则对应连接到插头上。

12. （2021·专项）教室要安装两盏“  ”的电灯和一台风扇。请完成图中的电路连线。要求：一个开关控制两盏灯，且每盏灯都能正常发光。另一个开关控制风扇。

答案

一、填空题（共5题）

1.  【答案】互相不影响；并；每盏灯及每台电扇都可以单独工作，每个电器的工作与否不会影响其他用电器。

【知识点】家庭电路的连接

2.  【答案】笔尾；

【解析】使用试电笔时，手接触笔尾金属体，千万不要接触笔尖金属体。电能表在 电路中使用，允许通过的最大电流为 ，电路允许通过的最大功率：。

【知识点】试电笔、电功率的计算

3.  【答案】；

【解析】在我国，家庭电路的电压是 伏；家中电视机、电冰箱、电灯等用电器在工作时互不影响，它们之间的连接方式是并联。

【知识点】家庭电路的连接

4.  【答案】火；笔尾

【解析】当人体直接或间接与火线接触时，可能就会造成触电；使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，但是手不能接触笔尖金属体，以防触电。

【知识点】试电笔

5.  【答案】并；大地

【解析】家用电器都是并联在电路中，三孔插座是用来插上插头，以让用电器工作，因此三孔插座也是并联在电路中的。

三孔插座接线原则是左孔零线右孔火线，上孔接地线。

【知识点】三线插头、三孔插座和漏电保护器

二、选择题（共5题）

6.  【答案】B

【解析】接外壳的插脚更长是为了保证在插插头时最先接触地线，在拔插头时最后分离地线，从而更好地起到保护作用，故B正确。

【知识点】三线插头、三孔插座和漏电保护器

7.  【答案】B

【解析】我国家庭电路的电压是 ，故A错误；试电笔接触火线时氖管发光，接触零线时氖管不发光，因此可以用来辨别火线与零线，故B正确；只有不高于 的电压对人体才是安全的，故C错误；在家庭电路中，用电器之间独立工作，互不影响，因此都是并联的，故D错误。

【知识点】试电笔、电压

8.  【答案】A

【解析】若灯泡 正常发光，说明电路是接通的，灯泡 两端的电压为 ，所以发生的故障是 短路，故A正确，B错误；若灯泡 不发光，表明电路中无电流，电路出现了断路现象，不可能是 支路发生短路，故C错误；若灯泡 发光，说明电路是通路，但发光较暗，说明灯泡 两端的电压小于其额定电压，即灯泡 两端有电压，即灯泡 是正常的，故D错误。

【知识点】通路、断路和短路、家庭电路的连接

9.  【答案】C

【解析】使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，所以试电笔与手接触的笔尾部分是导体，故A错误；使用试电笔可以分辨零线和火线，站在地上接触导线，氖管发光的是火线，氖管不发光的是零线，故B错误；使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体，故C正确；试电笔的作用是检验家庭电路中的火线和零线，不能用来测试物体带正电或负电，故D错误。

【知识点】试电笔

10.  【答案】D

【解析】由图知，开关接在导线 上，所以 是火线， 是零线，火线和零线间的电压为 ，零线和大地之间的电压为 ，导线 与大地之间的电压为 ，故A错误；插座的左孔接零线，右孔接火线，所以试电笔插入插座的左插孔，氖管不发光，插入插座的右插孔，氖管发光，故B错误；由图可知，电饭煲接入三孔插座后与电冰箱是并联的，故C错误；由图可知，开关 断开时，虽然灯泡不发光，但火线没有被切断，所以人接触 处金属部分会触电，故D正确。

【知识点】家庭电路的连接、三线插头、三孔插座和漏电保护器

三、作图题（共2题）

11.  【答案】

【解析】将有开关和保险丝的一端与火线相连，外壳与地线相连，中间一条与零线相连。

【知识点】家庭电路的连接、三线插头、三孔插座和漏电保护器

12.  【答案】如图所示。

【解析】一个开关控制两盏灯，且每盏灯都能正常发光，则开关在干路中，两灯并联，开关在火线与灯泡之间；风扇与控制风扇的开关串联在电路中，控制风扇的开关在风扇和火线之间。

【知识点】家庭电路的连接、电路的设计
