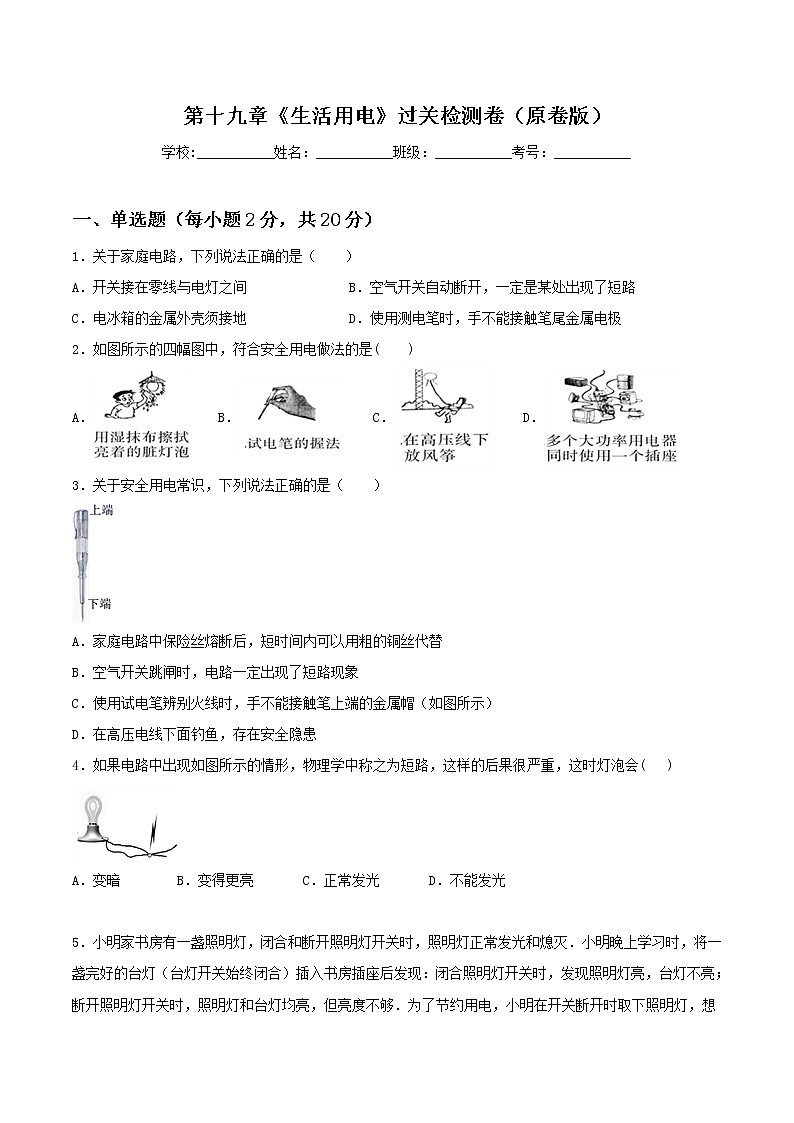

第十九章《生活用电》过关检测卷（原卷版）学校:___________姓名：___________班级：___________考号：___________ 一、单选题（每小题2分，共20分）1．关于家庭电路，下列说法正确的是（　　）A．开关接在零线与电灯之间 B．空气开关自动断开，一定是某处出现了短路C．电冰箱的金属外壳须接地 D．使用测电笔时，手不能接触笔尾金属电极2．如图所示的四幅图中，符合安全用电做法的是(　　)A．    B．    C．    D．3．关于安全用电常识，下列说法正确的是（    ）A．家庭电路中保险丝熔断后，短时间内可以用粗的铜丝代替B．空气开关跳闸时，电路一定出现了短路现象C．使用试电笔辨别火线时，手不能接触笔上端的金属帽（如图所示）D．在高压电线下面钓鱼，存在安全隐患4．如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会(   )A．变暗        B．变得更亮       C．正常发光       D．不能发光 5．小明家书房有一盏照明灯，闭合和断开照明灯开关时，照明灯正常发光和熄灭．小明晚上学习时，将一盏完好的台灯（台灯开关始终闭合）插入书房插座后发现：闭合照明灯开关时，发现照明灯亮，台灯不亮；断开照明灯开关时，照明灯和台灯均亮，但亮度不够．为了节约用电，小明在开关断开时取下照明灯，想让台灯单独工作，结果发现台灯也不亮，此时用测电笔测试台灯插座两孔氖管均发光．则符合他家书房电路实际情况的电路图是（图中电灯为照明灯，开关为照明灯开关，插座为台灯插座）A．A B．B C．C D．D6．关于安全用电，下列说法正确的是（　　）A．具有金属外壳的用电器在使用时不需要接地B．插座、导线、家用电器等达到使用寿命应及时更换C．空气开关跳闸后，可立刻合上继续使用D．为了将电视上的灰尘擦干净，可使用湿抹布7．下列四种做法中，符合安全用电原则的是（   ）A．用湿抹布擦拭电灯B．在高压线附近放风筝C．发生触电事故后，先切断电源再救人D．将控制灯泡的开关安装在灯泡和零线之间8．明在家做作业时，空气开关突然发生了跳闸，则他家中电路（   ）A．总电流过大    B．发生了短路C．电压大于220V    D．用电器总功率过大9．关于家庭电路，下列说法正确的是（    ）A．在现有的照明电路中，增加大功率用电器时只需换上足够粗的保险丝即可B．当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电C．家庭电路中的熔丝可以用铁丝代替D．家庭电路中的熔丝熔断，一定是发生了短路10．关于家庭电路和安全用电，下列说法正确的是（    ）A．在家庭电路中，同时使用的用电器越多，电路的总电阻越小 B．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器C．使用测电笔辨别火线和零线时，手必须接触笔尖的金属体D．家庭电路中总电流过大，一定是电路中用电器的实际功率过大引起的 二、填空题（每小题2分，共20分）11．某娱乐场所发生火灾，死伤数十人，损失惨重.经警方调查，火灾是由于电路燃烧引起的，经进一步检查发现，该场所的保险丝熔断后有人用铜丝代替了.从物理学的角度来看，这可能有以下几种原因：一种是电路中有________发生；另一种是由于用电器的总功率________，使导线过热引起绝缘皮燃烧，同时还要注意导体离易燃物不能太近.12．如图所示为测电笔的构造示意图，其中必须用绝缘材料制作的是________，使用测电笔时，手要接触测电笔尾部的________，笔尖接触电线时，如果氖管发光，表明接触的是________线．  13．小明在家里开着空调看电视，当妈妈把电饭锅插入插座时，家里的开关“跳闸了”，则“跳闸”的原因可能是电饭锅插头内部_______，也可能是电路中用电器的总功率_____。14．哪些图所示情况不会发生触电事故： ________15．在家庭电路中，人体触电，都是因为人体直接或间接与_____（选填“零”、“火”、“地”）线接触；当皮肤潮湿时，人体的电阻比干燥时_____（选填“变大”、“变小”或“不变”）．16．选用熔丝的时候，应该使电路中的最大正常工作的电流_____或_____熔丝的额定电流。17．保险丝在电路中起保险作用，它是为防止由于_______或_______而使家庭电路中电流过大导致的危险。如果家庭电路出现故障，电工师傅应按照图_______（选填“甲”或“乙”）的方式对线路进行检修。18．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，电压表指针有明显偏转，该电路故障可能_____；家庭电路中电流过大导致空气开关跳闸的原因：一是用电器总功率过大，二是发生了_____。19．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。20．现在家庭使用的电水壶蕴涵着丰富的物理知识：（1）它是利用电流的 ________效应工作的；（2）烧水时，电能转化为 ________能；（3）使用三角插头，把水壶外壳与 ________连接起来，防止漏电发生触电事故；（4）壶嘴和壶肚形成 ________，确保水面始终相平；（5）烧开水后壶嘴喷出“白气”是 ________（填一物态变化名称）的结果；（6）烧水时，电水壶的电热丝很烫，而连接的导线并不怎么热，说明电流通过导体产生的热量跟导体的 ________有关．  三、作图题（每小题5分，共10分）21．如图所示，用笔画线代替导线将电灯和开关正确连接到电路中。（____）22．图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。（____） 四、实验题（每小题5分，共10分）23．在家庭电路中，如图所示的有关电灯、开关和插座的连线正确的是 ． 24．如图所示，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。试判断：（以下均选填 “短路”、“断路”或“正常”）：(1) 当只闭合S、S1后，L0不亮，说明该支路_______________。(2) 当只闭合S、S2后，L0正常发光，说明该支路______________。(3) 当只闭合S、S3后，L0发光呈暗红色，说明该支路___________。 五、综合题（每小题4分，共8分）25．如图所示是某电热水壶及其铭牌，在 1 标准大气压下， 用这只电热水壶装满 20℃的水，电热水壶正常工作时将水烧开需要 8min；(1)你认为该电热水壶应该使用两孔插座还是三孔插座，为什么？ (2)该电热水壶正常工作时电流多大？(3)把电热水壶中的水烧开，水需要吸收多少热量？(4)计算该电热水壶的热效率。 26.小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V　0.01 A”的发光二极管设计了如图甲所示的电路．晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置．S为单刀双掷开关、R为限流电阻．(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧______？此时，电路消耗的总功率为多少瓦______？(2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间．(3)不管照明灯关闭还是打开，该电路都要消粍电能．为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处．  六、计算题（每小题8分，共32分）27．如图所示电路，电源电压为4.5V，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．求：(1)滑动变阻器允许接入电路的阻值范围；(2)正常工作时整个电路消耗的最大功率．    28．如图所示的卡通画中，电路一旦接通，哪只鸟有触电危险？哪只鸟相对安全？请分别说明理由．    29．某学校电能表的额定电流是25 A，学校里已经装了40W电灯50盏，60W电灯20盏，想要再装些电灯，至多可以再装多少盏40W的电灯？    30．在《电工手册》中这样写道：通过人体的电流超过30mA将会有生命危险，在如图所示的家庭电路中，闭合开关S后，测得灯泡中的电流为0.2A，求：（1）灯泡的功率；（2）若灯丝断了，站在地面上的小明更换灯泡时忘记断开开关，不慎碰到了图中绝缘皮破损的A点，如果小明的平均电阻为2000Ω，他是否安全？请计算说明．
