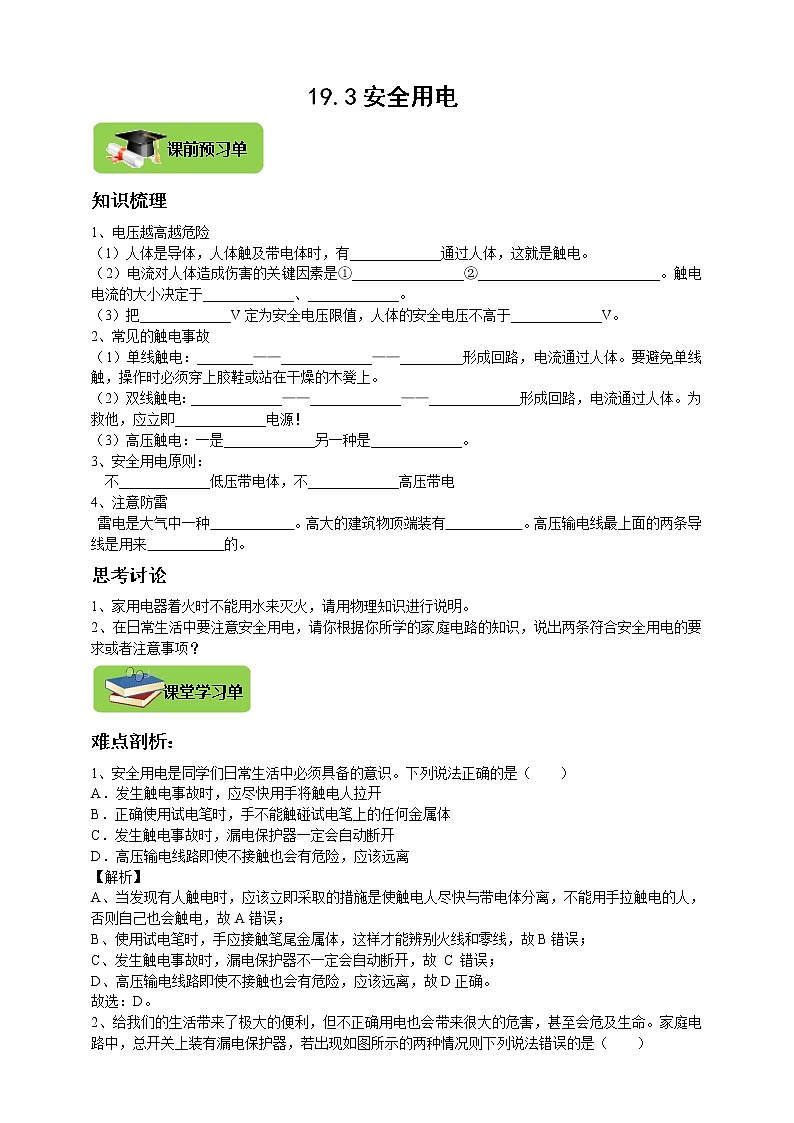

19.3安全用电

知识梳理

1、电压越高越危险

（1）人体是导体，人体触及带电体时，有_____________通过人体，这就是触电。

（2）电流对人体造成伤害的关键因素是①________________②__________________________。触电电流的大小决定于_____________、_____________。

（3）把_____________V定为安全电压限值，人体的安全电压不高于_____________V。

2、常见的触电事故

（1）单线触电：________——_____________——_________形成回路，电流通过人体。要避免单线触，操作时必须穿上胶鞋或站在干燥的木凳上。

（2）双线触电：_____________——_____________——_____________形成回路，电流通过人体。为救他，应立即_____________电源！

（3）高压触电：一是_____________另一种是_____________。

3、安全用电原则：

不_____________低压带电体，不_____________高压带电

4、注意防雷

 雷电是大气中一种            。高大的建筑物顶端装有           。高压输电线最上面的两条导线是用来           的。

思考讨论

1、家用电器着火时不能用水来灭火，请用物理知识进行说明。

2、在日常生活中要注意安全用电，请你根据你所学的家庭电路的知识，说出两条符合安全用电的要求或者注意事项？

难点剖析：

1、安全用电是同学们日常生活中必须具备的意识。下列说法正确的是（　　）

A．发生触电事故时，应尽快用手将触电人拉开

B．正确使用试电笔时，手不能触碰试电笔上的任何金属体

C．发生触电事故时，漏电保护器一定会自动断开

D．高压输电线路即使不接触也会有危险，应该远离

【解析】

A、当发现有人触电时，应该立即采取的措施是使触电人尽快与带电体分离，不能用手拉触电的人，否则自己也会触电，故A错误；

B、使用试电笔时，手应接触笔尾金属体，这样才能辨别火线和零线，故B错误；

C、发生触电事故时，漏电保护器不一定会自动断开，故 C 错误；

D、高压输电线路即使不接触也会有危险，应该远离，故D正确。

故选：D。

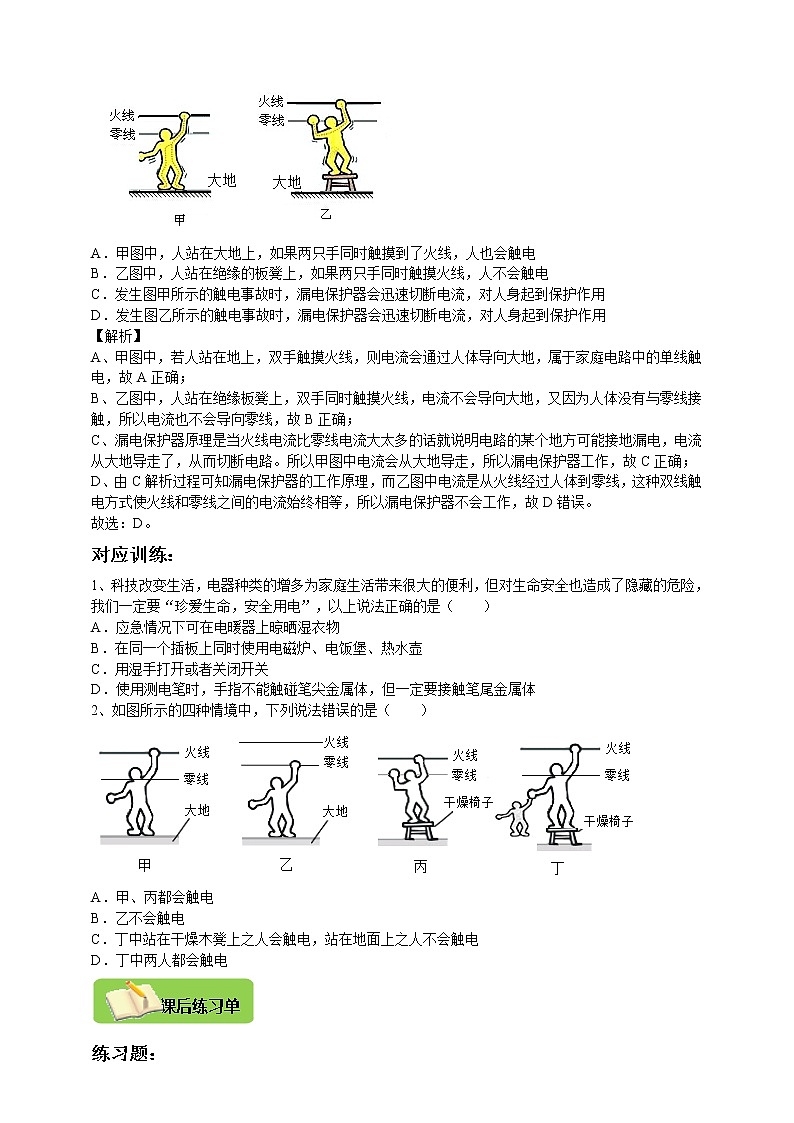

2、给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况则下列说法错误的是（　　）

A．甲图中，人站在大地上，如果两只手同时触摸到了火线，人也会触电

B．乙图中，人站在绝缘的板凳上，如果两只手同时触摸火线，人不会触电

C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用

D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用

【解析】

A、甲图中，若人站在地上，双手触摸火线，则电流会通过人体导向大地，属于家庭电路中的单线触电，故A正确；

B、乙图中，人站在绝缘板凳上，双手同时触摸火线，电流不会导向大地，又因为人体没有与零线接触，所以电流也不会导向零线，故B正确；

C、漏电保护器原理是当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地导走了，从而切断电路。所以甲图中电流会从大地导走，所以漏电保护器工作，故C正确；

D、由C解析过程可知漏电保护器的工作原理，而乙图中电流是从火线经过人体到零线，这种双线触电方式使火线和零线之间的电流始终相等，所以漏电保护器不会工作，故D错误。

故选：D。

对应训练：

1、科技改变生活，电器种类的增多为家庭生活带来很大的便利，但对生命安全也造成了隐藏的危险，我们一定要“珍爱生命，安全用电”，以上说法正确的是（　　）

A．应急情况下可在电暖器上晾晒湿衣物

B．在同一个插板上同时使用电磁炉、电饭堡、热水壶

C．用湿手打开或者关闭开关

D．使用测电笔时，手指不能触碰笔尖金属体，但一定要接触笔尾金属体

2、如图所示的四种情境中，下列说法错误的是（　　）

A．甲、丙都会触电

B．乙不会触电

C．丁中站在干燥木凳上之人会触电，站在地面上之人不会触电

D．丁中两人都会触电

练习题：

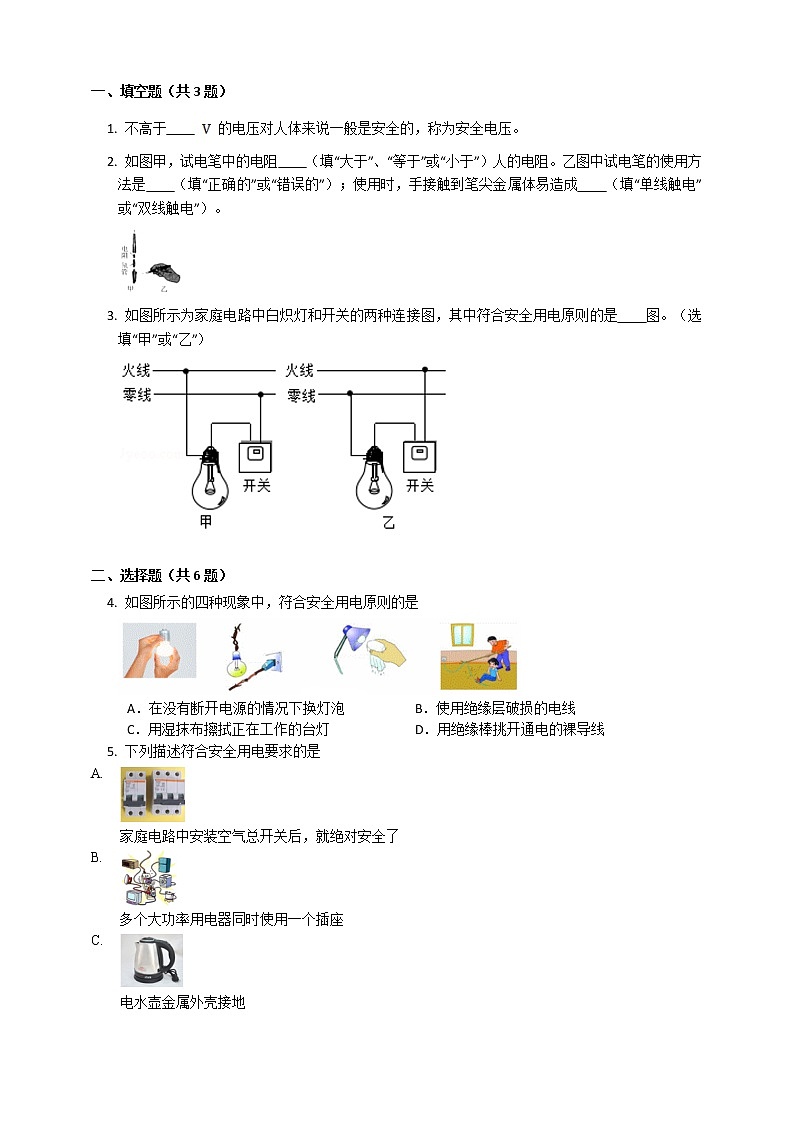

一、填空题（共3题）

1. 不高于      的电压对人体来说一般是安全的，称为安全电压。
2. 如图甲，试电笔中的电阻    （填“大于”、“等于”或“小于”）人的电阻。乙图中试电笔的使用方法是    （填“正确的”或“错误的”）；使用时，手接触到笔尖金属体易造成    （填“单线触电”或“双线触电”）。

3. 如图所示为家庭电路中白炽灯和开关的两种连接图，其中符合安全用电原则的是    图。（选填“甲”或“乙”）

二、选择题（共6题）

4. 如图所示的四种现象中，符合安全用电原则的是

 A．在没有断开电源的情况下换灯泡 B．使用绝缘层破损的电线

 C．用湿抹布擦拭正在工作的台灯 D．用绝缘棒挑开通电的裸导线

5. 下列描述符合安全用电要求的是

6. 小键学习电学知识后，认识到安全用电很重要，如图符合安全用电原则的是

 A．甲图：人靠近高压带电体 B．乙图：电视机天线与电线接触

 C．丙图：电动机外壳没有接地 D．丁图：电水壶用三脚插头

7. 如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙，则

 A．甲、乙都会触电 B．丙、丁都会触电 C．甲、丙都会触电 D．乙、丁都会触电

8. 电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是

 A．甲站在绝缘凳上同时接触火线和零线

 B．乙站在绝缘凳上仅接触火线

 C．丙站在地上仅接触火线

 D．丁站在地上同时接触火线和零线

9. 如图所示，高压输电铁塔最上面的两条导线的作用是

 A．固定铁塔 B．备用输电线 C．防止雷电 D．接收信息

选做题：

一、阅读题（共1题）

10. 漏电保护器

漏电保护器，主要是用来对用电设备发生漏电故障或对有致命危险的人身触电时的保护。漏电保护器在发生以下事故时起到保护作用：

①设备发生碰壳故障。

②私拉乱接的电线绝缘皮破损。

③人体直接触及相线电压。

④在特别潮湿的地方（如游泳池、淋浴房、厨房、卫生间等），因人体表皮电阻减小，触电死亡的危险大大增加，安装漏电保护器后便能有效地减少触电伤亡事故。

⑤当一些电子设备绝缘材料损坏时，其外露的金属附件（如电视机、收录机的拉杆天线等）可能带危险电压，这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全。

如图是安装了漏电保护器的家庭电路。家庭电路中火线与零线间、火线与大地之间有 电压。通常情况下，通过人体的电流超过 时，人会感到剧痛，呼吸困难，甚至会有生命危险。当人体直接或间接接触火线时，有触电危险。此时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过右图线路中 、 两点的电流不等。当漏电保护器检测到通过图中 、 两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。

低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应采取其他防止触电和电气设备损坏事故的技术措施。

请根据上述材料，回答下列问题：

(1)  在特别潮湿的地方，因人体表皮电阻    ，触电死亡的危险    。

(2)  假如有人在如图所示的电路 点处不慎触电时，漏电保护器    （选填“会”或“不会”）切断电路。

(3)  假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为     。

二、综合应用题（共1题）

11. 下表记录了人体在不同潮湿程度下的电阻值，请依据表中的相关数据回答问题：

(1)  当皮肤浸入水中，并且施加于人体的电压为 伏时，人体电阻约为    欧。

(2)  人体电阻与潮湿程度的关系是：施加于人体的电压相同时，    。

(3)  如果通过人体的电流达到 毫安（ 安）时，就会对人的生命安全造成威胁，那么所谓的安全电压“ 伏”是否绝对安全？请说明你的判断理由。    。

答案部分

知识梳理

1、（1）电流；（2）通过人体电流的大小；通电时间；电压；人体电阻；（3）36；36。

2、（1）电路中的供电设备；人体；大地；（2）人体；导线；电路中的供电设备；切断；（3）高压电弧触电；跨步电压触电。

3、接触；靠近。

4、剧烈的放电现象；避雷针；防雷。

思考讨论

1、水是导体，用水去灭电火灾容易发生触电事故，所以家用电器着火时不能用水来灭火，要先切断电源。

2、生活中符合安全用电的要求或注意事项包括：

有金属外壳的用电器必须使用三孔插座；

家庭电路中开关入火线；

保险丝熔断后不可以用铁丝或铜丝代替；

不可以用湿手碰开关；

不靠近高压带电体，不接触低压带电体。

对应训练：

1、D；2、C

练习题

一、填空题（共3题）

1.  【答案】

2.  【答案】大于；错误的；单线触电

【解析】测电笔在使用时手要接触笔尾的金属体，但不能接触笔尖的金属体；低压触电分为：单线触电和双线触电。

测电笔的电阻大于人体的电阻，在使用测电笔时，测电笔的电阻和人串联在火线和大地之间，加在两者之间的电压是 ，此时测电笔的电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故；

图乙使用测电笔时，手容易接触到笔尖的金属体，再去接触火线，易造成单线触电，所以使用方法错误。

3.  【答案】乙

【解析】灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；所以乙图的接法符合安全用电原则。

二、选择题（共6题）

4.  【答案】D

5.  【答案】C

6.  【答案】D

【解析】人靠近高压带电体极易引发触电，不符合安全用电原则，故A错误；

电视机天线与电线接触易引发触电，不符合安全用电原则，故B错误；

电动机外壳没有接地，若电动机漏电，这时人接触电动机有触电的危险，不符合安全用电原则，故C错误；

电水壶用三脚插头，这样在电水壶漏电时，电流会被导向大地，人不会触电，符合安全用电原则，故D正确。

7.  【答案】B

【解析】触电的实质是当有一定大小的电流通过人体，就会引起人体触电；

家庭电路的触电事故有两种：单相触电和双相触电。单相触电是站在地上和火线接触或间接接触火线；双相触电是人体一端接触火线，一端接触零线。甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，因此零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；

丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。

综上所述，甲、乙都不会触电，丙、丁都会触电。故ACD项错误，B项正确。

8.  【答案】B

【解析】方法一：

人体触电，原因是有电流流过，形成通路，人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电。

方法二：

人体触电的原因是有电流流过，形成通路，人体为导体，一边与火线相接，一边与零线或者大地相接，都会形成通路。

A、通过火线——人体——零线能构成闭合的电路，即有电流流过人体，会触电；

B、没有构成闭合回路，即电流不会流过人体，不会触电；

C、通过火线——人体——大地能构成闭合的电路，即有电流流过人体，会触电；

D、通过人体能构成闭合的电路，即有电流流过人体，会触电。

故选B。

9.  【答案】C

【解析】高压输电铁塔最上面的两条导线是避雷线，防止雷直接击到输电线上，这两条线一般与铁塔相连，将电流引入大地。

故选C。

选做题：

一、阅读题（共1题）

10.  【答案】

(1)  减小；增加

(2)  会

(3)

【解析】

(2)  人在接触 点时，火线、人体和大地将构成回路，所产生的电流将不通过零线，则 两点的电流不相等。

(3)  文章中提到通过人体的电流超过 时，人就会感到剧痛，甚至有生命危险，根据 可得电流为 。

二、综合应用题（共1题）

11.  【答案】

(1)

(2)  皮肤越潮湿，人体电阻越小

(3)  并不绝对安全，因为在皮肤湿润的时候，人体电阻约为 欧，通过的电流就已经达到 毫安，大于 毫安有危险

【解析】

(1)  由表格可知，当皮肤浸入水中，并且施加于人体的电压为 伏时，人体电阻约为 ；

(2)  由表格可知，人体电阻与潮湿程度的关系是：施加于人体的电压相同时，皮肤越潮湿，人体电阻越小；
