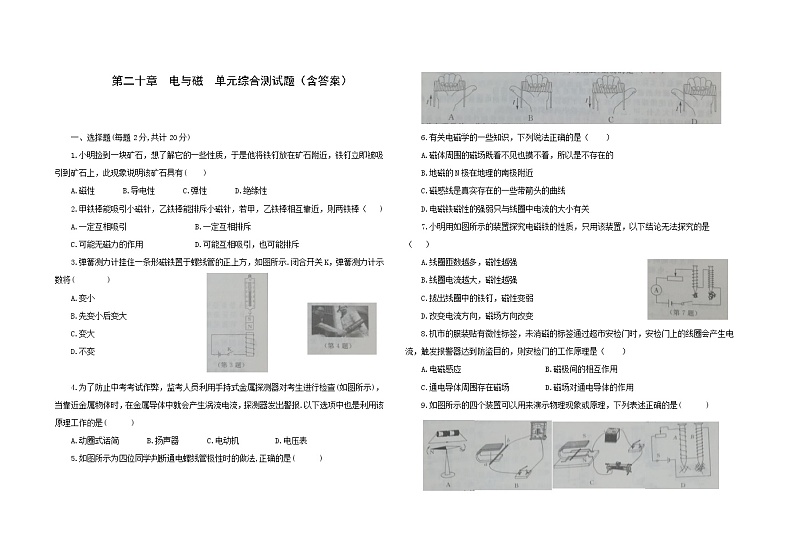

第二十章  电与磁  单元综合测试题（含答案）

一、选择题(每题2分,共计20分)

1.小明捡到一块矿石，想了解它的一些性质，于是他将铁钉放在矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有(    )

A.磁性       B.导电性       C.弹性       D.绝缘性

2.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲，乙铁棒相互靠近，则两铁棒（   )

A.一定互相吸引                 B.一定互相排斥

C.可能无磁力的作用             D.可能互相吸引，也可能排斥

3.弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示.闭合开关K，弹簧测力计示数将(        )

A.变小

B.先变小后变大

C.变大

D.不变

4.为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查(如图所示)，当靠近金属物体时，在金属导体中就会产生涡流电流，探测器发出警报.以下选项中也是利用该原理工作的是(      )

A.动圈式话简       B.扬声器       C.电动机         D.电压表

5.如图所示为四位同学判断通电螺线管极性时的做法,正确的是(      )

6.有关电磁学的一些知识，下列说法正确的是（    ）

A.磁体周围的磁场既看不见也摸不着，所以是不存在的

B.地磁的N极在地理的南极附近

C.磁感线是真实存在的一些带箭头的曲线

D.电磁铁磁性的强弱只与线圈中电流的大小有关

7.小明用如图所示的装置探究电磁铁的性质，只用该装置，以下结论无法探究的是（   ）

A.线圈匝数越多，磁性越强

B.线圈电流越大，磁性越强

C.拔出线圈中的铁钉，磁性变弱

D.改变电流方向，磁场方向改变

8.机市的服装贴有微性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的，则安检门的工作原理是（    ）

A.电磁感应                     B.磁极间的相互作用

C.通电导体周围存在磁场         D.磁场对通电导体的作用

9.如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是(      )

A.图a可用来演示电磁感应现象

B.图b可用来演示电动机原理

C.图c可用来演示发电机原理

D.图d可用来演示电磁铁磁性强弱与线圈匝数的关系

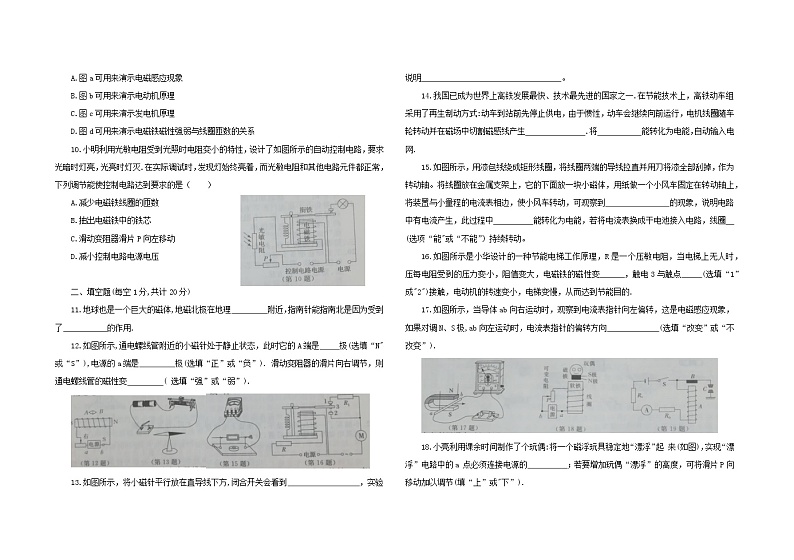

10.小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭.在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常，下列调节能使控制电路达到要求的是（    ）

A.减少电磁铁线圈的匝数

B.抽出电磁铁中的铁芯

C.滑动变阻器滑片P向左移动

D.减小控制电路电源电压

二、填空题(每空1分,共计20分)

11.地球也是一个巨大的磁体,地磁北极在地理         附近，指南针能指南北是因为受到了           的作用.

12.如图所示,通电螺线管附近的小磁针处于静止状态，此时它的A端是     极(选填“N"或“S”),电源的a端是         极(选填“正”或“负”). 滑动变阻器的滑片向右调节，则通电螺线管的磁性变         ( 选填“强”或“弱”).

13.如图所示，将小磁针平行放在直导线下方,闭合开关会看到                  ，实验说明                                   。

14.我国已成为世界上高铁发展最快、技术最先进的国家之一.在节能技术上，高铁动车组采用了再生制动方式:动车到站前先停止供电，由于惯性，动车会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生               .将           能转化为电能，自动输入电网.

15.如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴。将线圈放在金属支架上，它的下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程的电流表相边，使小风车转动，可观察到                的现象，说明电路中有电流产生，此过程中          能转化为电能，若将电流表换成干电池接入电路，线圈           (选项“能"或“不能”）持续转动。

16.如图所示是小华设计的一种节能电梯工作原理，R是一个压敏电阻，当电梯上无人时，压每电阻受到的压力变小，阻值变大，电磁铁的磁性变      ，触电3与触点     (选填“1”成"2")接触，电动机的转速变小，电梯变慢，从而达到节能目的.

17.如图所示，当导体ab向右运动时，观察到电流表指针向左偏转，这是电磁感应现象，如果对调N、S极,ab向左运动时，电流表指针的偏转方向             (选填“改变”或“不改变”).

18.小亮利用课余时间制作了个玩偶:将一个磁浮玩具稳定地“漂浮”起 来(如图)，实现“漂浮”电路中的a 点必须连接电源的          ；若要增加玩偶“漂浮”的高度，可将滑片P向         移动加以调节(填“上”或"下”).

19.为避免汽车超速行驶带来的危害，某校科技创新小组设计了如图所示的一个装置来自动限制车速.Rx是一个阻值随车速增大而减小的电阻元件，开关S闭合后，螺线管A的上端相当于电磁铁的         极；当车速增大时，电磁铁的磁性会       (选填“增强”“减弱”或“不变”).

三、简答题(每题2分,共计6分)

20. 王老师在准备实验时，不小心把一 盒铁粉撒在地上，现有实验室的常用器材和工具(塑料袋、磁铁、圆柱形粗铁芯、漆包导线、电池组、开关等)，想用这些器材把铁粉收集起来,请想出一种方法.

21.我们经常听到校园里扬声器(喇叭)发出悠扬的声音，如图所示为扬声器的结构示意图.请写出扬声器工作过程中涉及的相关物理知识(写出两个即可).

22.小楠买了一辆玩具电动车，当他装上电池合上开关后,却发现这辆玩具电动车在地上向后退，为什么?

四、作图与实验题(每图2分,每空1分,共计24分)

23. (1)请利用甲图中给出的信息，帮助小迪同学在图中标出小磁针的N极、电源的正极，并用箭头标出磁感线的方向.

(2)将如图乙所示的电磁铁连入你设计的电路中(在虚线框内完成，器材自选).

要求:①电磁铁磁性有无可以控制；②能改变电磁铁磁性的强弱;③电路接通后使小磁针静止时在如图所示的位置.

(3)开关闭合后，位于螺线管附近的小磁针N极指向下，请在螺线管上画出导线的绕向。

24.如图所示是有关电与磁实验的装置图，请说出每个图是用来研究什么问题的:

A装置是用来研究                 的实验;

B装置是用来研究                        的实验;

C装置是用来研究                                       的关系的实验、

25. 如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关时，导线ab中电流的方向是从              (选填“a到b"或“b到a")，导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向       运动. 科学家在该实验基础上发明了电动机，实现了把          能转化为机械能.

26.如图是探究“磁生电"的实验装置.

(1)实验中，我们通过电流表指针是否偏转来判断电路中是

否有

(2)闭合开关，让导体AB在磁场中上下运动，发现电流表的指针          ;让导体AB静止，磁铁水平向右运动，则电流表的指针       . (两空均选填“偏转"或“不偏转”)

(3)这一现象在实际生活中的应用是                。

27.为了探究电磁铁的磁性强弱跟哪些因素有关,小明同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示.用此装置去吸引大头针,甲、乙、丙、丁为实验中观察到的四种情况.

(1)实验中通过电磁铁                              判断电磁铁磁性的强弱，这里应用了           法。

(2)比较           两图可知:线圈匝数相同时，电流越大磁性越强。

(3)根据图丁的情景可知，铁钉甲的上端是       极;铁钉         (填“甲"或“乙”)的磁性较强，说明电流一定时，线圈匝数           ,电 磁铁磁性越强；当滑动变阻器滑片向左移动时，电路中的电流             ,电磁铁吸引大头针的个数增多，说明电流越           ，电磁铁磁性越强。

参考答案

一、1、A2、D3、A4、A5、A6、B7、D8、A9、D10、C

二、11、南极，地磁场

12、N，正，强

13、小磁针发生偏转，通电导线周围有磁场

14、感应电流，机械

15、指针发生偏转，机械，不能

16、弱，1

17、电磁感应，不改变

18、正极，上

19、S，增强

三、20、答:方法①:用磁铁的一端去吸地面上的铁粉，由磁铁都能吸引铁粉，故能把铁粉从地上收集起来；

方法②:把漆包导线绕在圆柱形粗铁芯上，串联上开关，接到电池组的两极，闭合开关，制成电磁铁,再去吸引地上的铁粉.

21、答:(1)电能转化为机械能;(2)电信号变为声信号；(3)电流的磁效应;(4)电流周围存在磁场;(5)磁体间的相互作用:(6)物体振动发出声音;(7)磁场对电流的作用等等.

22、答:玩具电动车，里面有电动机，即是利用通电导线在磁场中受力的作用的原理制成的，其所受力的方向与电流的方向和磁场的方向有关，所以装上电池合上开关后，却发现这辆玩具电动车在地上向后退，这是由于电流的方向发生改变导致的，所以可能是由于电源的正负极接反了.

四、23、如图所示：

24、电磁感应，通电导线周围存在磁场，电磁铁的磁性强弱与线圈匝数的关系

25、a到b ，右，电

26、（1）感应电流

（2）不偏转，偏转

（3）发电机

27、（1）吸引大头针数目的多少，转换

（2）乙丙

（3）S，乙，越多，变大，大
