人教版 物理 九年级16.2串并联电路中电压的规律

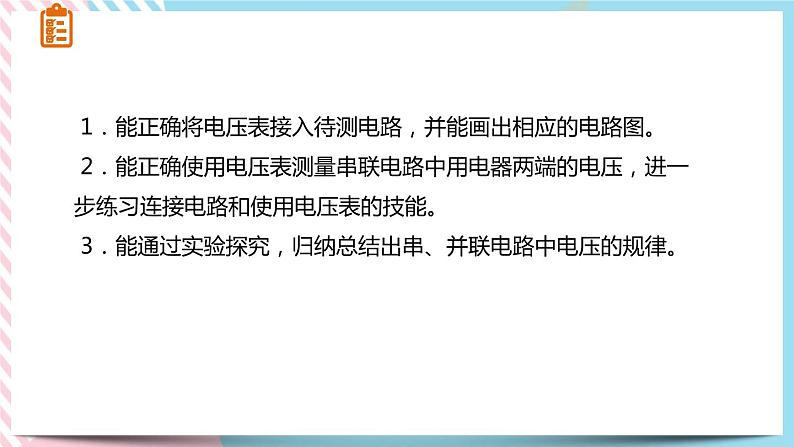

1．能正确将电压表接入待测电路，并能画出相应的电路图。 2．能正确使用电压表测量串联电路中用电器两端的电压，进一步练习连接电路和使用电压表的技能。 3．能通过实验探究，归纳总结出串、并联电路中电压的规律。

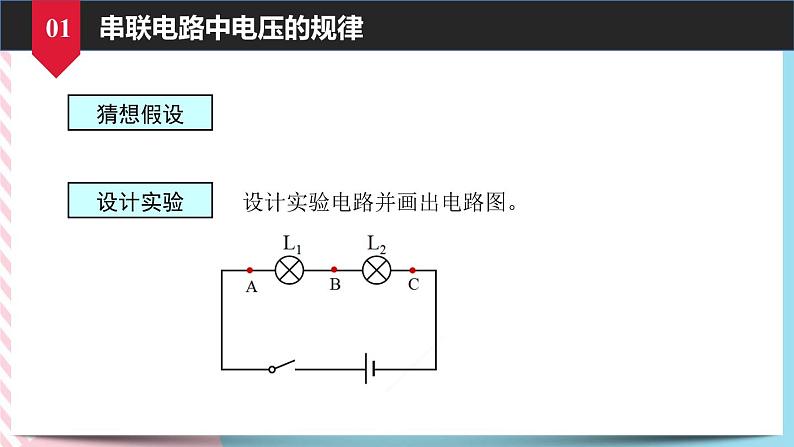

设计实验电路并画出电路图。
1.调节电压表指针指零，检查器材；

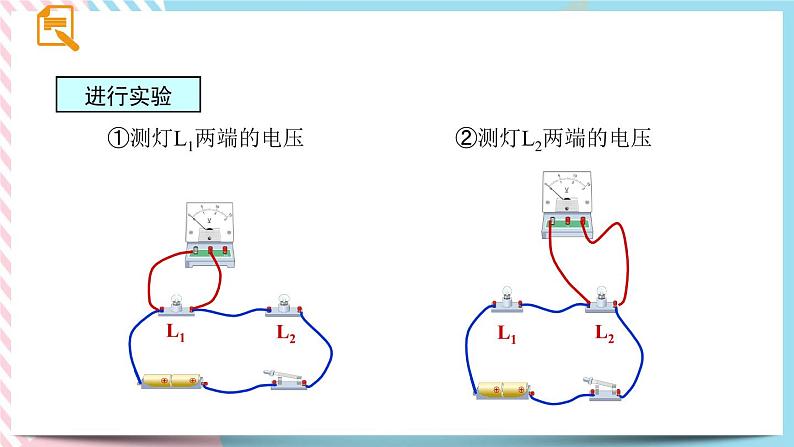

2.按照电路图连接电路。断开开关，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；

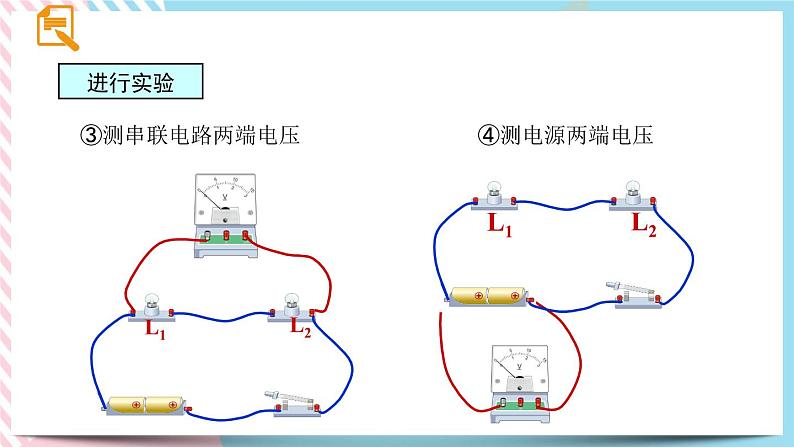

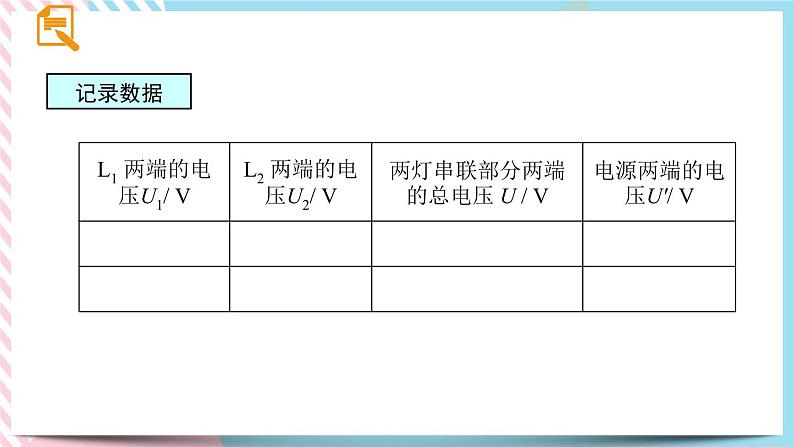

4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
5.更换灯泡，重复步骤3、4；
串联电路总电压等于各部分两端电压之和。
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
电池组两端的电压等于每节电池电压之和。

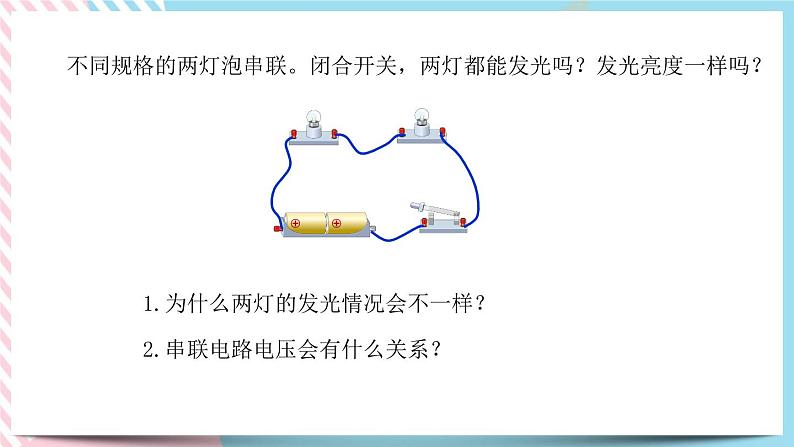

1.各支路两端的电压与电源两端电压的关系是怎样的？2.与并联电路中的电流关系一样吗？3.与串联电路中的电压关系一样吗？
注意：电压表要选择合适的量程
并联电路总电压等于各支路两端电压。
1、图甲所示的电路中，闭合开关后电压表Ｖ１的示数为２.５Ｖ，Ｖ２的示数为　　　　Ｖ，Ｖ的示数应为　　　　V；在图乙所示电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为3.8V，V的示数应为 V。
2、如图，在探究“并联电路电压的关系”时，小明想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。
3.在如图所示的电路中，闭合开关S时，电压表的示数为6V；若开关S断开时，电压表的示数为4V，则此时灯L1及L2两端的电压分别为(　　)A.4 V，2 V B.2 V，4 VC.6 V，4 V D.6 V，2 V
4.如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6 V，在表中记录数据后，下一步应该做的是　(　　)A.整理器材，分析数据，得出结论B.对换L1和L2的位置，再测出一组电压值C.改变电源电压，再测出几组电压值D.换用不同规格的小灯泡，再测出几组电压值
1.串联电路中的电压规律。 U=U1+U2+U3+…+Un2.并联电路中的电压规律。 U=U1=U2=U3=…=Un
