【期末专题演练】人教版物理八年级上学期期末演练：专题11-光学作图问题

这是一份【期末专题演练】人教版物理八年级上学期期末演练：专题11-光学作图问题，文件包含期末专题演练人教版物理八年级上学期期末演练专题11-光学作图问题解析版-docx、期末专题演练人教版物理八年级上学期期末演练专题11-光学作图问题原卷版-docx等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。

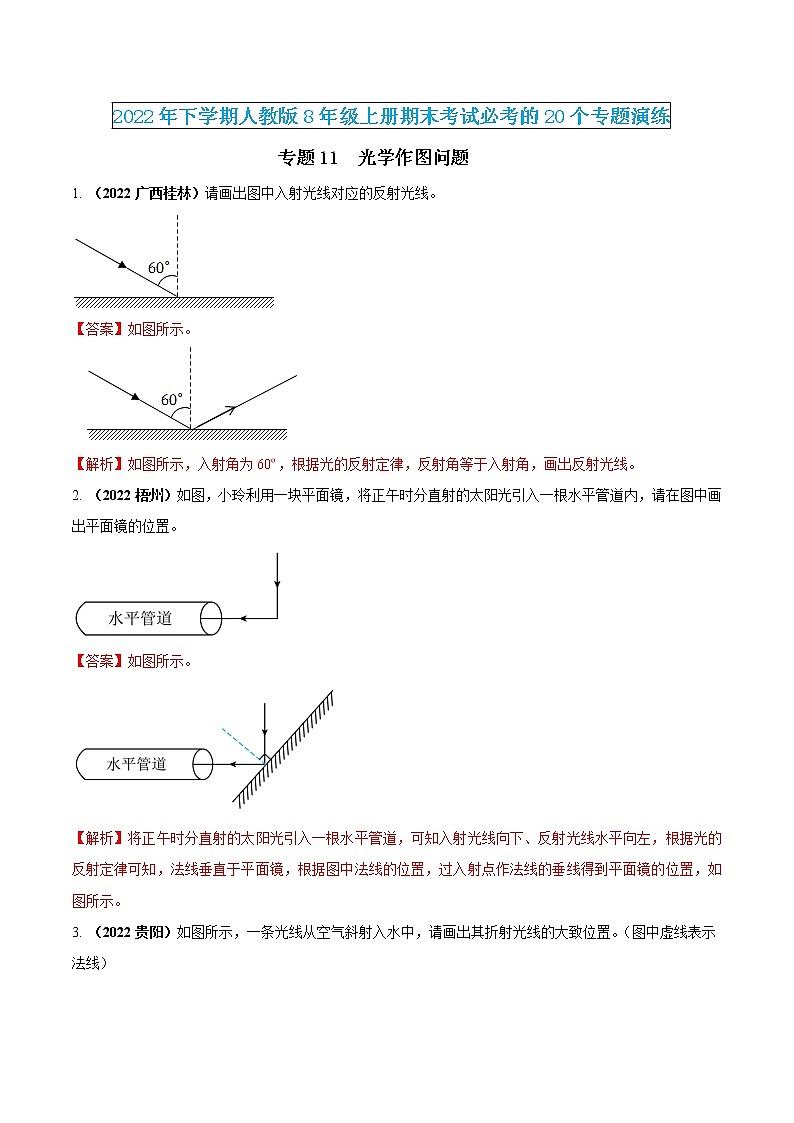

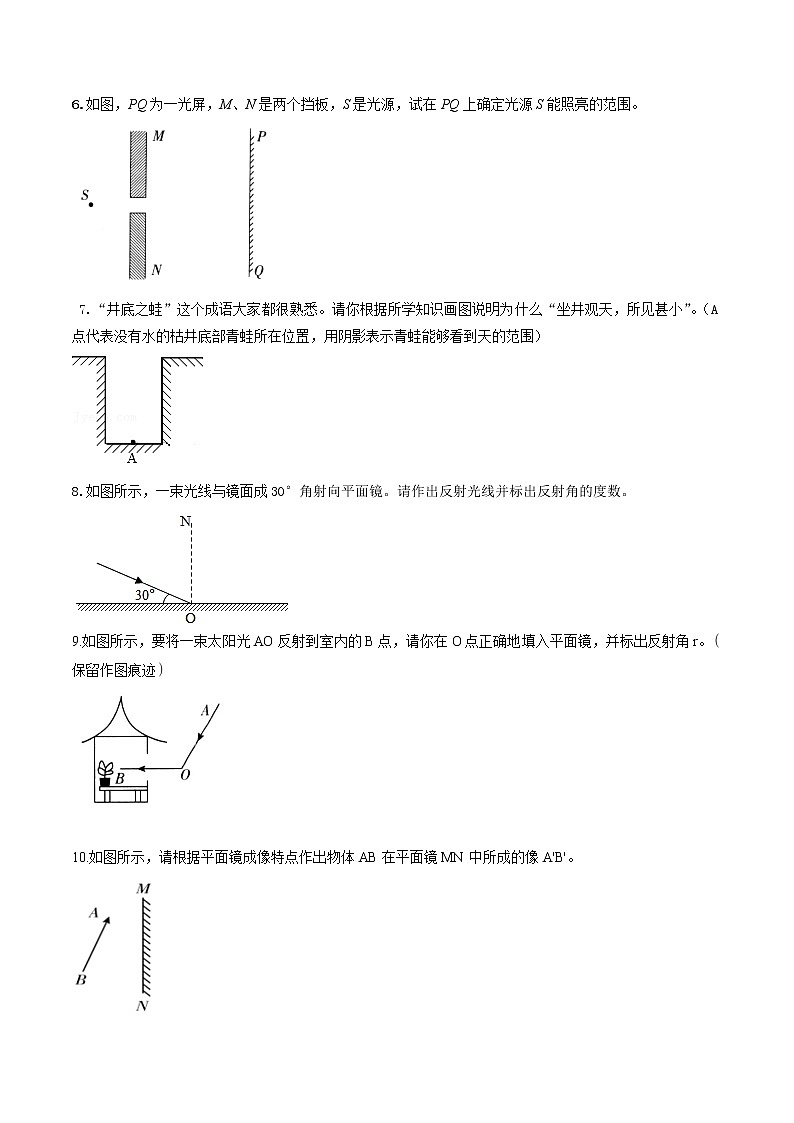

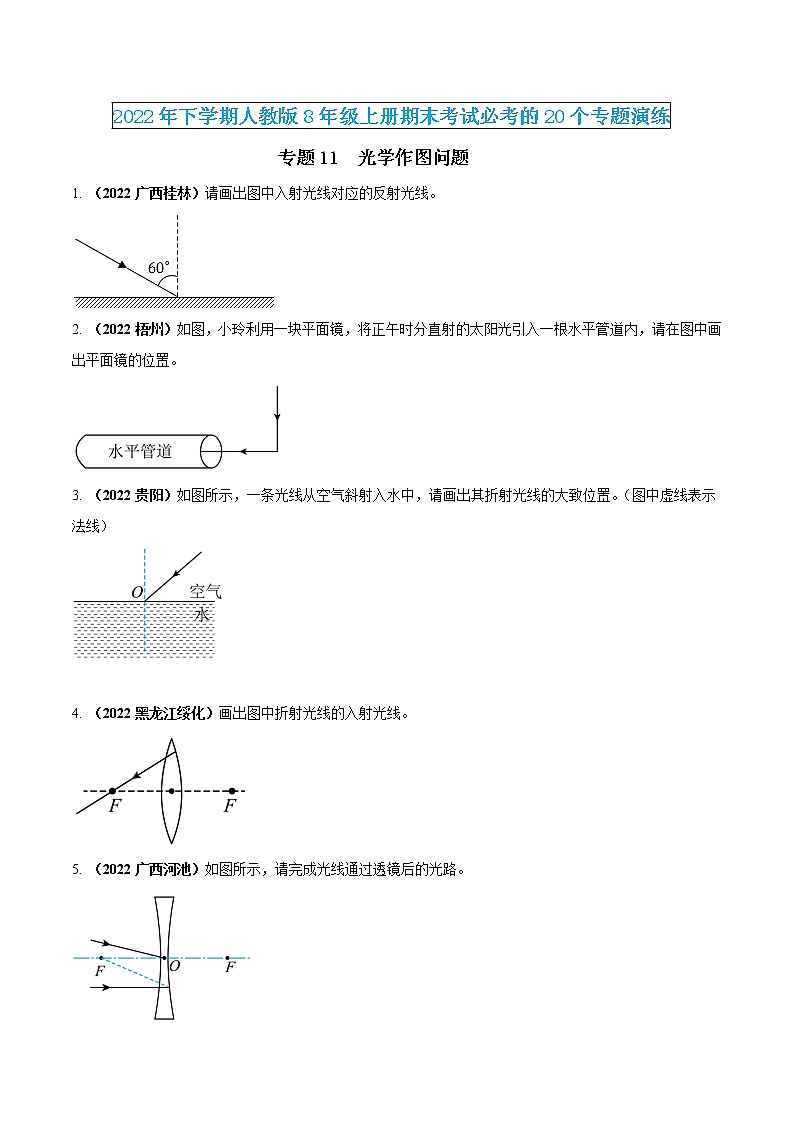

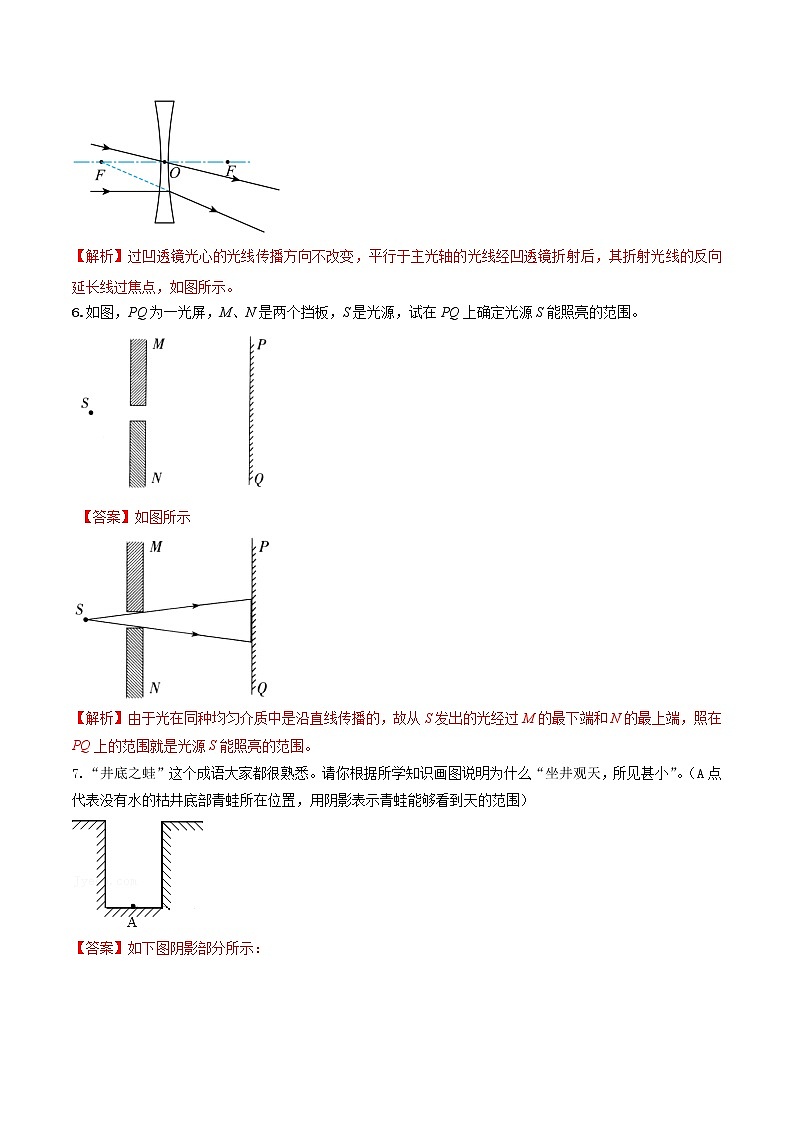

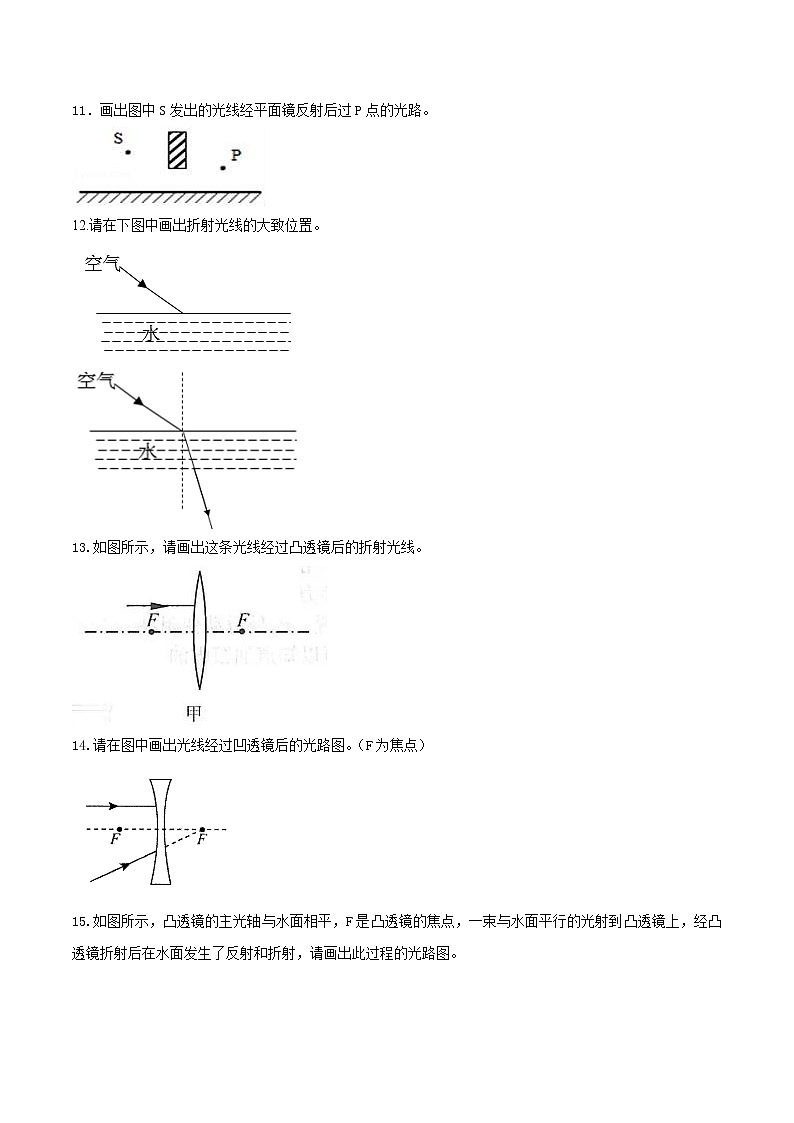

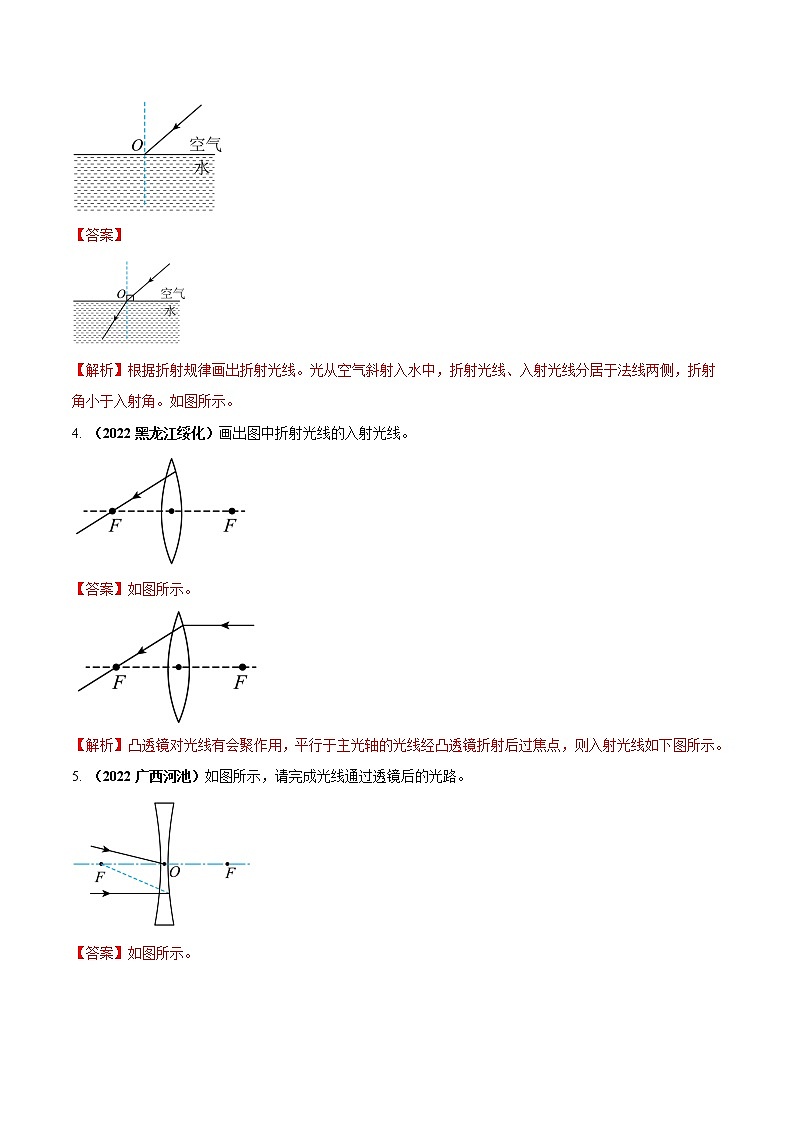

2022年下学期人教版8年级上册期末考试必考的20个专题演练专题11  光学作图问题1. （2022广西桂林）请画出图中入射光线对应的反射光线。2. （2022梧州）如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。3. （2022贵阳）如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。（图中虚线表示法线） 4. （2022黑龙江绥化）画出图中折射光线的入射光线。5. （2022广西河池）如图所示，请完成光线通过透镜后的光路。6.如图，PQ为一光屏，M、N是两个挡板，S是光源，试在PQ上确定光源S能照亮的范围。 7.“井底之蛙”这个成语大家都很熟悉。请你根据所学知识画图说明为什么“坐井观天，所见甚小”。（A点代表没有水的枯井底部青蛙所在位置，用阴影表示青蛙能够看到天的范围）8.如图所示，一束光线与镜面成30°角射向平面镜。请作出反射光线并标出反射角的度数。9.如图所示，要将一束太阳光AO反射到室内的B点，请你在O点正确地填入平面镜，并标出反射角r。保留作图痕迹 10.如图所示，请根据平面镜成像特点作出物体AB在平面镜MN 中所成的像A'B'。11．画出图中S发出的光线经平面镜反射后过P点的光路。12.请在下图中画出折射光线的大致位置。 13.如图所示，请画出这条光线经过凸透镜后的折射光线。14.请在图中画出光线经过凹透镜后的光路图。（F为焦点）15.如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。16.已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．17.如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。18.如图是自行车尾灯的示意图，一条光线射尾灯，请画出该光线经尾灯反射的完整光路图。19.如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。20.图中CD为日光灯，AB为不透明遮光板，请画出遮光板和光屏之间光完全照不到的区域。21.太阳光线跟水平方向成角，为了使反射光线水平行进，请在图中画出平面镜的位置并标出反射角的度数。 22.如图所示，S为固定光源，MN为竖直墙面，小明手拿一乒乓球，开始时球与光源S等高，松手后球竖直下落，墙面上球的影子也随之而动，请通过作图确定：当影子刚好到达墙角N点时，乒乓球的位置在哪里用字母A标记，完成相应光路图．23.如图所示，射向平面镜的一束光经镜面反射后沿水平为向射出，图中ON是∠AOB的角平分线，请在图中画出平面镜放置的位置并标出入射角．
