河南省南阳市第十三中学2022-2023学年九年级上学期第二次月考物理试卷

这是一份河南省南阳市第十三中学2022-2023学年九年级上学期第二次月考物理试卷，共19页。
2022-2023学年河南省南阳市第十三中学九年级（上）第二次
月考物理试卷

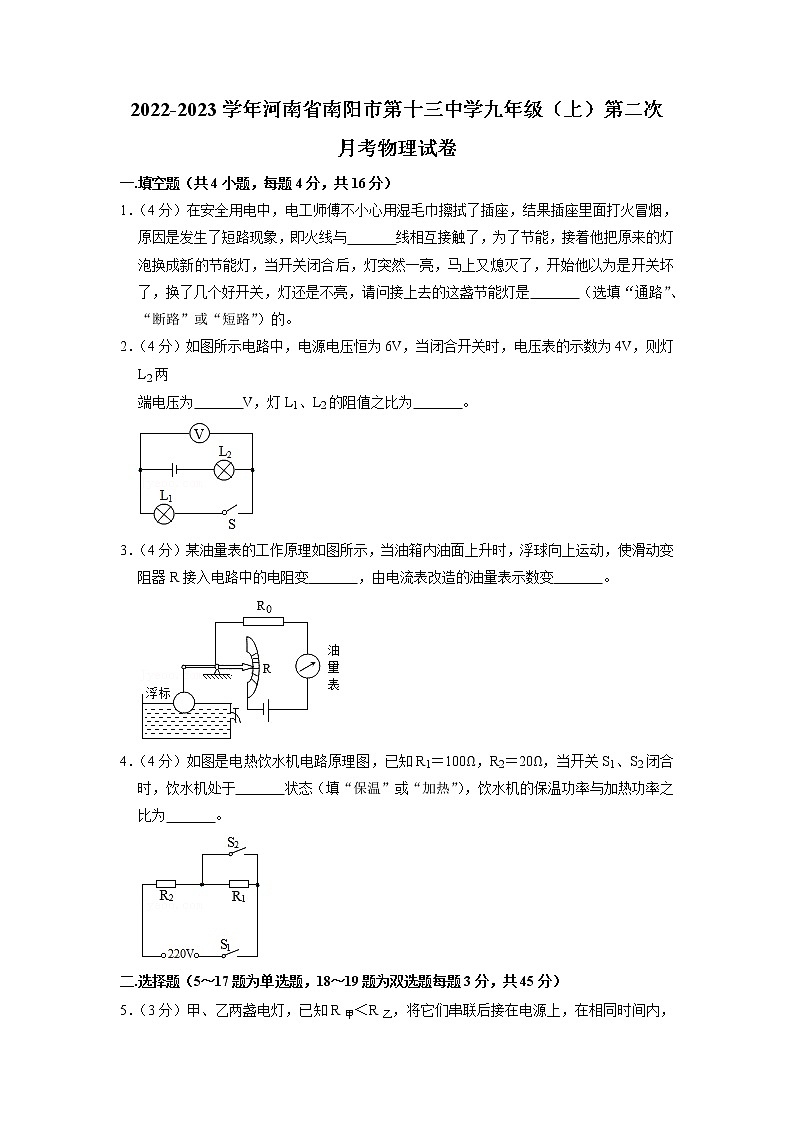

一.填空题（共4小题，每题4分，共16分）
1．（4分）在安全用电中，电工师傅不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，原因是发生了短路现象，即火线与　 　线相互接触了，为了节能，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮，马上又熄灭了，开始他以为是开关坏了，换了几个好开关，灯还是不亮，请问接上去的这盏节能灯是　 　（选填“通路”、“断路”或“短路”）的。
2．（4分）如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两
端电压为　 　V，灯L1、L2的阻值之比为　 　。

3．（4分）某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器R接入电路中的电阻变　 　，由电流表改造的油量表示数变　 　。

4．（4分）如图是电热饮水机电路原理图，已知R1＝100Ω，R2＝20Ω，当开关S1、S2闭合时，饮水机处于　 　状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为　 　。

二.选择题（5～17题为单选题，18～19题为双选题每题3分，共45分）

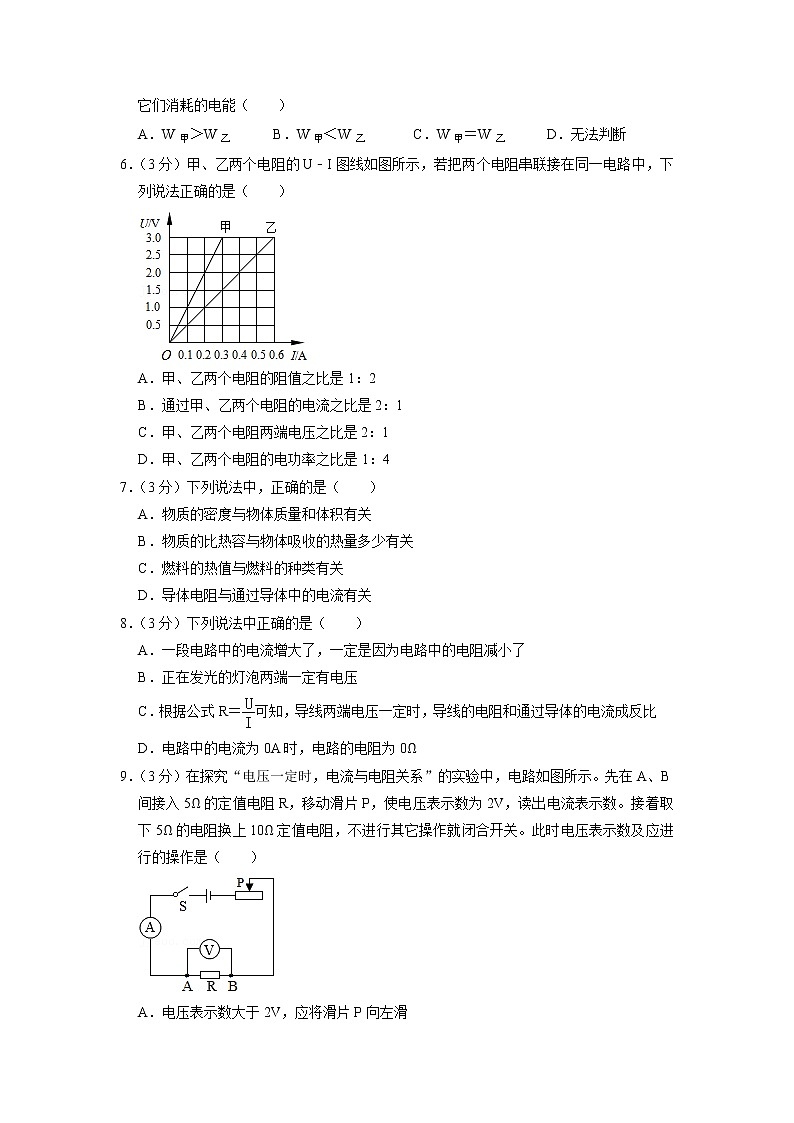

5．（3分）甲、乙两盏电灯，已知R甲＜R乙，将它们串联后接在电源上，在相同时间内，它们消耗的电能（　　）
A．W甲＞W乙 B．W甲＜W乙 C．W甲＝W乙 D．无法判断
6．（3分）甲、乙两个电阻的U﹣I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（　　）

A．甲、乙两个电阻的阻值之比是1：2
B．通过甲、乙两个电阻的电流之比是2：1
C．甲、乙两个电阻两端电压之比是2：1
D．甲、乙两个电阻的电功率之比是1：4
7．（3分）下列说法中，正确的是（　　）
A．物质的密度与物体质量和体积有关
B．物质的比热容与物体吸收的热量多少有关
C．燃料的热值与燃料的种类有关
D．导体电阻与通过导体中的电流有关
8．（3分）下列说法中正确的是（　　）
A．一段电路中的电流增大了，一定是因为电路中的电阻减小了
B．正在发光的灯泡两端一定有电压
C．根据公式R＝可知，导线两端电压一定时，导线的电阻和通过导体的电流成反比
D．电路中的电流为0A时，电路的电阻为0Ω
9．（3分）在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是（　　）

A．电压表示数大于2V，应将滑片P向左滑
B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑
D．电压表示数小于2V，应将滑片P向右滑

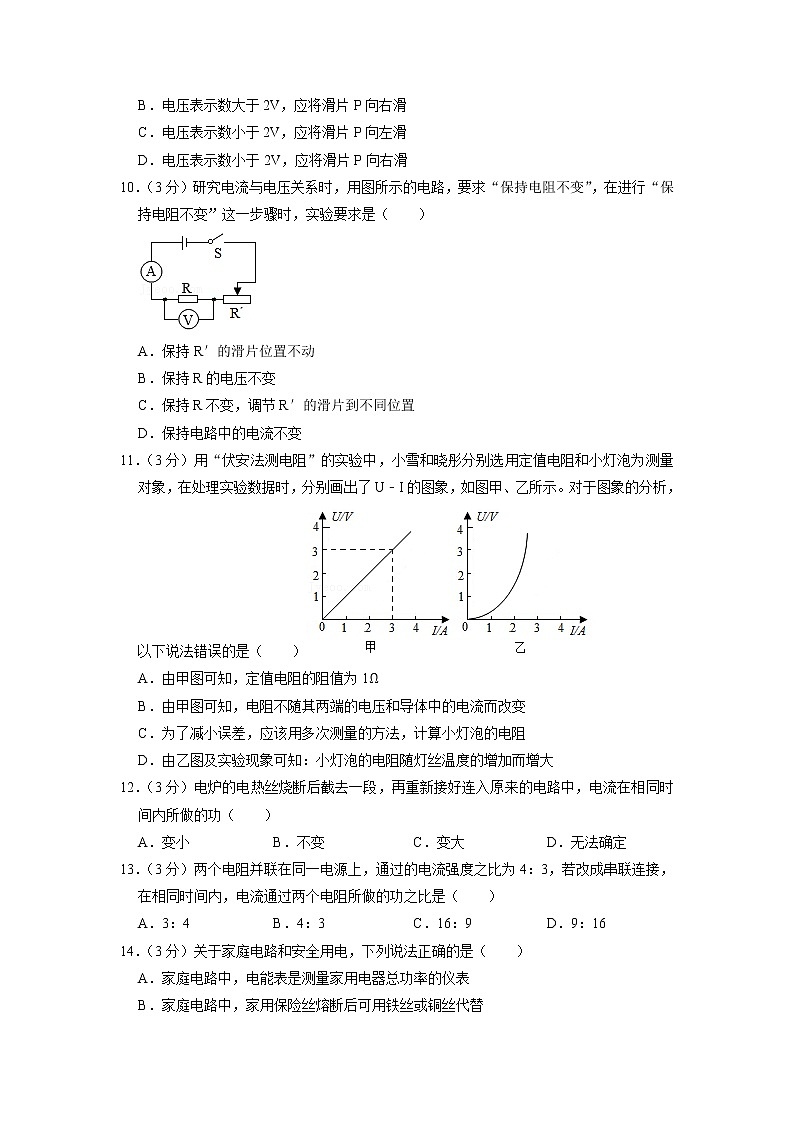

10．（3分）研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（　　）

A．保持R′的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R′的滑片到不同位置
D．保持电路中的电流不变
11．（3分）用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（　　）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
D．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
12．（3分）电炉的电热丝烧断后截去一段，再重新接好连入原来的电路中，电流在相同时间内所做的功（　　）
A．变小 B．不变 C．变大 D．无法确定
13．（3分）两个电阻并联在同一电源上，通过的电流强度之比为4：3，若改成串联连接，在相同时间内，电流通过两个电阻所做的功之比是（　　）
A．3：4 B．4：3 C．16：9 D．9：16
14．（3分）关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，电能表是测量家用电器总功率的仪表
B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C．雷雨天气可以站在大树下避雨
D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
15．（3分）关于电功、电功率，下列说法正确的是（　　）
A．电流通过导体做功越少，电功率越小
B．电功是表示电流做功快慢的物理量
C．电功率大的用电器一定比电功率小的用电器做的功多
D．在相同时间内，电流通过导体做功越多，电功率越大
16．（3分）两个额定功率都是60W的灯泡，第一个灯泡的额定电压是220V，第二个灯泡的额定电压是110V，它们分别在额定电压下工作时（　　）
A．第一个灯较亮 B．第二个灯较亮
C．通过灯泡电流较大的亮 D．两个灯泡一样亮
17．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（　　）
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
（多选）18．（3分）如图所示是电阻R和灯泡L的I﹣U图像，由此可知（　　）

A．电阻R的阻值为0.1Ω
B．随着电压和电流的增大，灯泡中灯丝的温度升高，它的电阻增大
C．若电阻R和灯泡L并联在电压为6V的电源上，此时干路电流为1.4A
D．若电阻R和灯泡L串联在某一电源上，电路中的电流为0.6A，则电源电压为6V
（多选）19．（3分）图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是（　　）

A．电源电压为3V
B．只闭合S1时，小灯泡L的电阻为8Ω
C．再闭合S2后，电流表的示数增加0.5A
D．再闭合S2后，在1min内电阻R产生的热量为48J
三.综合应用题（本题共9分）
20．（9分）如图电路中，电阻Rl的阻值为2Ω，当开关闭合后，电压表V1的示数为1V，V2的示数为2V．求：
（1）电源两端的电压；
（2）通过R1的电流和R2的阻值；
（3）R2在1min内产生的热量。


2022-2023学年河南省南阳市第十三中学九年级（上）第二次
月考物理试卷
参考答案与试题解析
一.填空题（共4小题，每题4分，共16分）
1．（4分）在安全用电中，电工师傅不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，原因是发生了短路现象，即火线与　零　线相互接触了，为了节能，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮，马上又熄灭了，开始他以为是开关坏了，换了几个好开关，灯还是不亮，请问接上去的这盏节能灯是　断路　（选填“通路”、“断路”或“短路”）的。
【分析】在甲图电路中的短路现象指的是火线和零线直接相连了；根据灯泡的工作状态分析。
【解答】解：电工师傅不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，这说明火线和零线直接相连了，发生了短路现象；
当开关闭合后，灯突然一亮，马上又熄灭了，说明灯丝可能被烧断了；若节能灯短路，则会烧保险丝；换了几个好开关，灯还是不亮，由此可知是灯断路了。
故答案为：零；断路。
【点评】本题考查了电路故障的分析，明确家庭电路中各用电器的工作情况是解题的关键。
2．（4分）如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两
端电压为　2　V，灯L1、L2的阻值之比为　2：1　。

【分析】由电路图可知，闭合开关后，两灯泡串联，电压表测L1两端的电压，根据串联电路的电压特点求出L2两端的电压，根据欧姆定律求出灯L1、L2的阻值之比。
【解答】解：由电路图可知，闭合开关后，两灯泡串联，电压表测L1两端的电压为U1，
已知电源电压U＝6V，则L2两端的电压：U2＝U﹣U1＝6V﹣4V＝2V，
串联电路中电流处处相等，I＝I1＝I2，
由I＝可得，灯L1、L2的阻值之比：
＝＝＝＝2：1。
故答案为：2；2：1。
【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道基础题目，难度不大。
3．（4分）某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器R接入电路中的电阻变　小　，由电流表改造的油量表示数变　大　。

【分析】如图，该装置涉及到杠杆、滑动变阻器、电流表等相关知识，油面上升通过浮子和杠杆使滑动变阻器滑片移动，由此判断连入的电阻变化，再利用滑动变阻器的变阻原理和欧姆定律进行分析。
【解答】解：
当油面上升时，浮子位置升高，在杠杆作用下，滑动变阻器R的滑片下移，滑动变阻器连入电路的阻值变小，根据欧姆定律可知，电路中电流变大，电流表示数变大，即油量表示数变大。
故答案为：小；大。
【点评】本题是利用所学知识解释油量表的原理，是一道力学和电学的综合题。本题的关键是滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流。
4．（4分）如图是电热饮水机电路原理图，已知R1＝100Ω，R2＝20Ω，当开关S1、S2闭合时，饮水机处于　加热　状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为　1：6　。

【分析】（1）分析开关闭合、断开时电路总电阻的大小关系，根据P＝比较功率的大小，进一步判断电路所处的工作状态；
（2）饮水机处于加热状态时，电路为R1的简单电路，饮水机处于保温状态时，R1与R2串联，根据P＝求出功率之比。
【解答】解：（1）当开关S1、S2都闭合时电路为R2的简单电路，当S1闭合、S2断开时R1与R2串联，
两电阻串联时总电阻最大，所以当开关S，S1都闭合时，电路中的电阻最小，
由P＝可知，电路中的总功率最大，饮水机处于加热状态；
（2）饮水机处于加热状态时，电路为R2的简单电路，则电路的功率：
P加热＝；
饮水机处于保温状态时，R1与R2串联，电路的功率为：
P保温＝，
所以饮水机的保温功率与加热功率之比：
＝＝＝。
故答案为：加热；1：6。
【点评】本题考查了电功率公式和串联电路特点以及欧姆定律的应用，要注意串联电路中总电阻小于任何一个分电阻。
二.选择题（5～17题为单选题，18～19题为双选题每题3分，共45分）
5．（3分）甲、乙两盏电灯，已知R甲＜R乙，将它们串联后接在电源上，在相同时间内，它们消耗的电能（　　）
A．W甲＞W乙 B．W甲＜W乙 C．W甲＝W乙 D．无法判断
【分析】两盏电灯串联接在某一电源上，通过它们的电流相等，根据W＝UIt＝I2Rt比较两灯泡相同时间内消耗的电能关系。
【解答】解：两盏电灯串联联接在某电源上时，通过它们的电流相等，甲灯的电阻小，工作相同的时间，由W＝UIt＝I2Rt可知，乙灯消耗的电能多，即W甲＜W乙，故B正确。
故选：B。
【点评】本题考查了电功公式的灵活运用，是一道基础题目。
6．（3分）甲、乙两个电阻的U﹣I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（　　）

A．甲、乙两个电阻的阻值之比是1：2
B．通过甲、乙两个电阻的电流之比是2：1
C．甲、乙两个电阻两端电压之比是2：1
D．甲、乙两个电阻的电功率之比是1：4
【分析】（1）由图象可知通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，从图象中读出任意一点的电流和电压值，根据欧姆定律求出两电阻的阻值，然后求出两电阻之比；
（2）根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压关系，根据P＝I2R求出两个电阻的电功率之比。
【解答】解：A、由图象可知，通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，当U甲＝U乙＝3V时，I甲＝0.3A、I乙＝0.6A，
根据I＝，两电阻的阻值分别为：
R甲＝＝＝10Ω，R乙＝＝＝5Ω，所以甲、乙两个电阻的阻值之比是＝＝，故A错误；
B、把两个电阻串联接在同一电路中时，根据串联电路中各处的电流相等，所以通过甲、乙两个电阻的电流之比是1：1，故B错误；
C、根据U＝IR甲、乙两个电阻两端电压：＝＝＝＝，故C正确；
D、根据P＝I2R，甲、乙两个电阻的电功率之比：＝＝＝＝，故D错误。
故选：C。
【点评】本题考查了串联电路的电流特点和欧姆定律、电功率公式的应用，关键是根据图象判断出两电阻为定值电阻并读出相关的信息。
7．（3分）下列说法中，正确的是（　　）
A．物质的密度与物体质量和体积有关
B．物质的比热容与物体吸收的热量多少有关
C．燃料的热值与燃料的种类有关
D．导体电阻与通过导体中的电流有关
【分析】（1）密度是物质本身的一种特性，与物质的种类、状态和温度有关，与质量、体积无关。
（2）比热容是物质的一种特性，与物质的种类、状态有关，与物体吸收热量的多少、质量等因素无关。
（3）热值是燃料的一种特性，不同燃料的热值一般不同，与燃料的质量大小无关。
（4）影响电阻大小的因素有导体的长度、横截面积、材料以及温度。
【解答】解：
A、密度是物质本身的一种特性，与物质的种类、状态和温度有关，与质量、体积无关，故A错误；
B、比热容是物质的一种特性，与物质的种类、状态有关，与物体吸收热量的多少、质量等因素无关，故B错误；
C、热值是燃料的一种特性，不同燃料的热值一般不同，故C正确；
D、电阻是导体本身的一种性质，决定电阻大小的因素是导体的长度、横截面积、材料以及温度，导体电阻的大小与导体两端的电压和通过的电流无关，故D错误。
故选：C。
【点评】本题综合考查了密度、热值、电阻和比热容的知识，深刻理解有关的概念是正确判断选项的关键。
8．（3分）下列说法中正确的是（　　）
A．一段电路中的电流增大了，一定是因为电路中的电阻减小了
B．正在发光的灯泡两端一定有电压
C．根据公式R＝可知，导线两端电压一定时，导线的电阻和通过导体的电流成反比
D．电路中的电流为0A时，电路的电阻为0Ω
【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关。
【解答】解：A、根据I＝可知，一段电路中的电流增大了，可能是电路两端的增大了，也可能是电路中的电阻减小，故A错误；
B、电压是形成电流的原因，正在发光的灯泡一定有电流通过，所以正在发光的灯泡两端一定有电压，故B正确；
CD、导体电阻是导体本身的一种性质，与通过导体的电流及导体两端的电压无关，故CD错误。
故选：B。
【点评】本题考查了欧姆定律的应用、电压的概念以及对电阻概念的理解，是一道基础题。
9．（3分）在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是（　　）

A．电压表示数大于2V，应将滑片P向左滑
B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑
D．电压表示数小于2V，应将滑片P向右滑
【分析】探究电流跟电阻的关系时，要保持电阻两端的电压不变，去改变电阻，但当电阻增大时，它两端的电压也随之变化，为保证结论的准确性，要通过调节滑片使电阻两端的电压减小为原来的值，根据串联电路的分压关系去调节即可。
【解答】解：当A、B两点间的电阻由5Ω更换为10Ω后，AB间的电阻增大，由串联电路的分压规律可知，AB间的电压将增大，即电压表示数大于2V；探究电流与电阻关系时，应控制电阻两端的电压不变（即电压表示数不变）；此时应使电压表示数减小为2V，由串联电路的电压特点可知，应增大变阻器分得的电压，由分压原理可知，应增大变阻器连入电路的阻值，由图可知，应将滑片P向右滑动，直到电压表的示数为2V为止。
故选：B。
【点评】本题考查了学生对控制变量法的理解和掌握，并能根据串联时分压关系知道，当一个电阻阻值增大时，其两端的电压也增大。
10．（3分）研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（　　）

A．保持R′的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R′的滑片到不同位置
D．保持电路中的电流不变
【分析】（1）电流跟电压、电阻有关，用控制变量法研究电流跟电压和电阻的关系。
（2）研究电流跟电压的关系时，保持电阻不变，改变定值电阻两端的电压，讨论电流跟电压的关系。
【解答】解：研究电流跟电压的关系时，保持电阻不变，通过移动滑动变阻器的滑片，改变定值电阻的电压和电流，讨论电流跟电压的关系。
故选：C。
【点评】正确掌握欧姆定律的电流跟电压、电阻的关系。导体两端的电压一定时，导体中的电流跟导体的电阻成反比，在电阻一定时，导体中的电流跟导体的电压成正比。
11．（3分）用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（　　）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
D．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
【分析】（1）电阻一定时，电流与电压成正比；根据图甲判断该电阻是否为定值电阻，然后利用图中数据以及欧姆定律的变形公式求出定值电阻的阻值；
（2）根据图乙判断灯丝电阻的特点，然后分析多次测量小灯泡电阻的目的。
【解答】解：
AB、根据图甲可知，电压与电流成正比，因此该电阻为定值电阻，即电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变，
根据图示可知，当电阻两端电压为3V时，通过的电流为3A，由I＝可知，定值的电阻：R＝＝1Ω，故AB正确；
C、测定小灯泡的电阻时，多次测量是为了寻找灯丝电阻与温度的关系，不能求平均值减小误差，故C错误。
D、由乙图可知，电压与电流不成正比，即当灯泡两端电压发光改变时，灯泡的阻值也随之发生变化，且电压变化比电流变化快，因此小灯泡的电阻随灯丝温度的增加而增大，故D正确；
故选：C。
【点评】本题考查了图象分析、利用欧姆定律的变形公式计算电阻，以及导体的电阻是导体本身的一种性质，不随电压和电流的改变而改变；关键会根据图象判断电阻是否为定值电阻。
12．（3分）电炉的电热丝烧断后截去一段，再重新接好连入原来的电路中，电流在相同时间内所做的功（　　）
A．变小 B．不变 C．变大 D．无法确定
【分析】本题考查电阻定律及电功，并且是比较变化前后的功的大小，故应仔细分前后不同之处，从电阻变化入手考虑。
【解答】解：因电阻丝断了以后，截去一段，再接上，电阻减小，电路总电阻减小，而电路中的电压不变，由电功的计算公式W＝可知电流在相同时间内所做的功变大。
故选：C。
【点评】在求纯电阻电路中电功时一定要先弄清不变的量！而本题中接入电路后不变的应是电压而不是电流。
13．（3分）两个电阻并联在同一电源上，通过的电流强度之比为4：3，若改成串联连接，在相同时间内，电流通过两个电阻所做的功之比是（　　）
A．3：4 B．4：3 C．16：9 D．9：16
【分析】由于两电阻并联，根据并联电路电压规律可知两电阻两端的电压相等，再根据欧姆定律求电阻关系；串联时电流相同，再根据W＝I2Rt求出串联时电流做功之比。
【解答】解：因为并联在同一电源上，所以电阻两端的电压相同，电流与电阻成反比，所以＝＝；
若改成串联连接 电流和通电时间相同，据W＝I2Rt电流通过两根导线串联时所做的功之比：
＝＝＝。
故选：A。
【点评】此题主要考查的是学生对电功计算公式及其变形公式的理解和掌握，基础性题目。
14．（3分）关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，电能表是测量家用电器总功率的仪表
B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C．雷雨天气可以站在大树下避雨
D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
【分析】（1）电能表是测量电路消耗电能的仪表；
（2）当家庭电路中发生短路或总功率过大时，会使导线发热而引发事故，故要有能自动切断电路的装置，这就是要安装保险丝的原因，保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用；
（3）发生雷雨时，雷电可以沿着高大的树木、建筑物进入地下；
（4）当有人触电时，应先切断电源。
【解答】解：A、电能表是测量电路消耗电能（或测量电功）的仪表，故A错误；
B、铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B错误；
C、雷雨天，雷电容易接触高的物体，雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨，故C错误；
D、发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行其他的救护措施，故D正确。
故选：D。
【点评】本题考查了学生对家庭电路连接、安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
15．（3分）关于电功、电功率，下列说法正确的是（　　）
A．电流通过导体做功越少，电功率越小
B．电功是表示电流做功快慢的物理量
C．电功率大的用电器一定比电功率小的用电器做的功多
D．在相同时间内，电流通过导体做功越多，电功率越大
【分析】电功是用电器中电流所做的功，消耗多少电能就做多少功；
电功率是表示电流做功快慢的物理量，定义是1秒内电流做功的多少。
【解答】解：
AD、电功率是表示电流做功快慢的物理量，而电功是用电器中电流所做的功，消耗多少电能就做多少功，若在相同时间内，电流通过导体做功越多（越小），电功率越大（小），故A错误、D正确；
B、电功率是表示电流做功快慢的物理量，而电功的实质是电能与其他形式能量的转换，故B错误；
C、根据W＝Pt知，在不确定做功时间的情况下，电功率大的用电器不一定比电功率小的用电器做的功多，故C错误。
故选：D。
【点评】电流做功的多少和电流做功的快慢不要混淆，掌握电功和电功率的概念是解决本题的关键。
16．（3分）两个额定功率都是60W的灯泡，第一个灯泡的额定电压是220V，第二个灯泡的额定电压是110V，它们分别在额定电压下工作时（　　）
A．第一个灯较亮 B．第二个灯较亮
C．通过灯泡电流较大的亮 D．两个灯泡一样亮
【分析】都在额定电压下工作，实际电功率都等于自己的额定功率都相等，也就是说一定时间内消耗的电能转化为的光能相等，从而得答案。
【解答】解：∵两灯都在额定电压下工作
∴P实＝P额，实际电功率相等
∴两灯一样亮
故选：D。
【点评】理解白炽灯的亮度取决于灯的实际电功率是关键
17．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（　　）
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
【分析】（1）闭合开关前，滑动变阻器应滑到电阻最大位置；
（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；
（3）当电压表的示数为额定电压时，根据电流表的示数和公式P＝UI即可求出小灯泡的额定功率；
（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮。
【解答】解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置。故A正确；
B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；
C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；
D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确。
故选：B。
【点评】此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案。
（多选）18．（3分）如图所示是电阻R和灯泡L的I﹣U图像，由此可知（　　）

A．电阻R的阻值为0.1Ω
B．随着电压和电流的增大，灯泡中灯丝的温度升高，它的电阻增大
C．若电阻R和灯泡L并联在电压为6V的电源上，此时干路电流为1.4A
D．若电阻R和灯泡L串联在某一电源上，电路中的电流为0.6A，则电源电压为6V
【分析】A、从图甲可知，当电阻R两端的电压为6V时，通过R的电流为0.6A，根据欧姆定律可知电阻R的阻值；
B、随着电压和电流的增大，灯泡中灯丝的温度升高，灯丝的电阻随温度的升高而增大；
C、若电阻R和灯泡L并联在电压为6V的电源上，则电阻和灯泡两端的电压均为6V，从图中可知通过电阻和灯泡的电流，根据并联电路的电流特点可知此时干路电流；
D、若电阻R和灯泡L串联在某一电源上，电路中的电流为0.6A，从图中可知此时电阻和灯泡两端的电压，根据串联电路的电压特点可知电源电压。
【解答】解：A、从图甲可知，当电阻R两端的电压为6V时，通过R的电流为0.6A，根据欧姆定律可知，
电阻R的阻值为：R＝＝＝10Ω，故A错误；
B、随着电压和电流的增大，灯泡中灯丝的温度升高，它的电阻增大，故B正确；
C、若电阻R和灯泡L并联在电压为6V的电源上，则电阻和灯泡两端的电压均为6V，总图中可知通过电阻和灯泡的电流分别为0.6A、0.8A，根据并联电路的电流特点可知此时干路电流I＝I1+I2＝0.6A+0.8A＝1.4A，故C正确；
D、若电阻R和灯泡L串联在某一电源上，电路中的电流为0.6A，从图中可知此时电阻和灯泡两端的电压分别为6V、3V，根据串联电路的电压特点可知电源电压U＝U1+U2＝6V+3V＝9V，故D错误。
故选BC。
【点评】本题考查串并联电路的特点和欧姆定律的应用，关键是从图中得出有用信息。
（多选）19．（3分）图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是（　　）

A．电源电压为3V
B．只闭合S1时，小灯泡L的电阻为8Ω
C．再闭合S2后，电流表的示数增加0.5A
D．再闭合S2后，在1min内电阻R产生的热量为48J
【分析】（1）只闭合 S1时，电路为灯泡L的简单电路，根据L的I﹣U图像找出对应的电压和电流，电源电压等于灯泡L两端的电压，根据欧姆定律求出此时灯泡的阻值；
（2）再闭合开关S2时，灯泡L与R并联，电流表测干路电流，根据并联电路的电压特点结合图像读出通过R的电流，根据并联电路电流点求出电流表示数的增加量，根据Q＝W＝UIt求出在1min内电阻R产生的热量。
【解答】解：AB、只闭合开关S1时，电路为灯泡L的简单电路，由图像可知，当IL＝0.5A时，UL＝4V，即电源电压为4V，故A错误；
由I＝可知，此时灯泡的阻值：
RL＝＝＝8Ω，故B正确；
CD、再闭合开关S2时，灯泡L与R并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，所以，UR＝UL＝U＝4V，
由甲图R的I﹣U图像和L的I﹣U图像可知，此时通过R的电流IR＝0.2A，
因并联电路中干路电流等于各支路电流之比，且通过灯泡的电流不变，因此电流表的示数增加0.2A，故C错误；
在1min内电阻R产生的热量：Q＝W＝URIRt＝4V×0.2A×60s＝48J，故D正确。
故选：BD。
【点评】本题考查了并联电路的特点和欧姆定律、电功公式的应用，从图像中获取有用的信息是关键。
三.综合应用题（本题共9分）
20．（9分）如图电路中，电阻Rl的阻值为2Ω，当开关闭合后，电压表V1的示数为1V，V2的示数为2V．求：
（1）电源两端的电压；
（2）通过R1的电流和R2的阻值；
（3）R2在1min内产生的热量。

【分析】由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压。
（1）根据串联电路的电压特点求出电源电压；
（2）根据欧姆定律求出通过R1的电流，根据串联电路电流的规律和欧姆定律求出电阻R2的阻值。
（3）根据Q＝I2Rt求出R2产生的热量。
【解答】解：
由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压。
（1）因串联电路中总电压等于各分电压之和，
所以，电源的电压为：U＝U1+U2＝1V+2V＝3V；
（2）通过R1的电流：
I1＝＝＝0.5A；
因串联电路中各处的电流相等，则I2＝I1＝0.5A；
根据I＝可得电阻R2的阻值：
R2＝＝＝4Ω。
（3）R2在1min内产生的热量Q2＝I22R2t＝（0.5A）2×4Ω×60s＝60J。
答：（1）电源两端的电压为3V；
（2）通过R1的电流为0.5A，R2的阻值为4Ω；
（3）R2在1min内产生的热量为60J。
【点评】本题考查串联电路的规律、欧姆定律和焦耳定律的运用，关键是电路的分析。
