人教版九年级下册29.2 三视图精品课件ppt

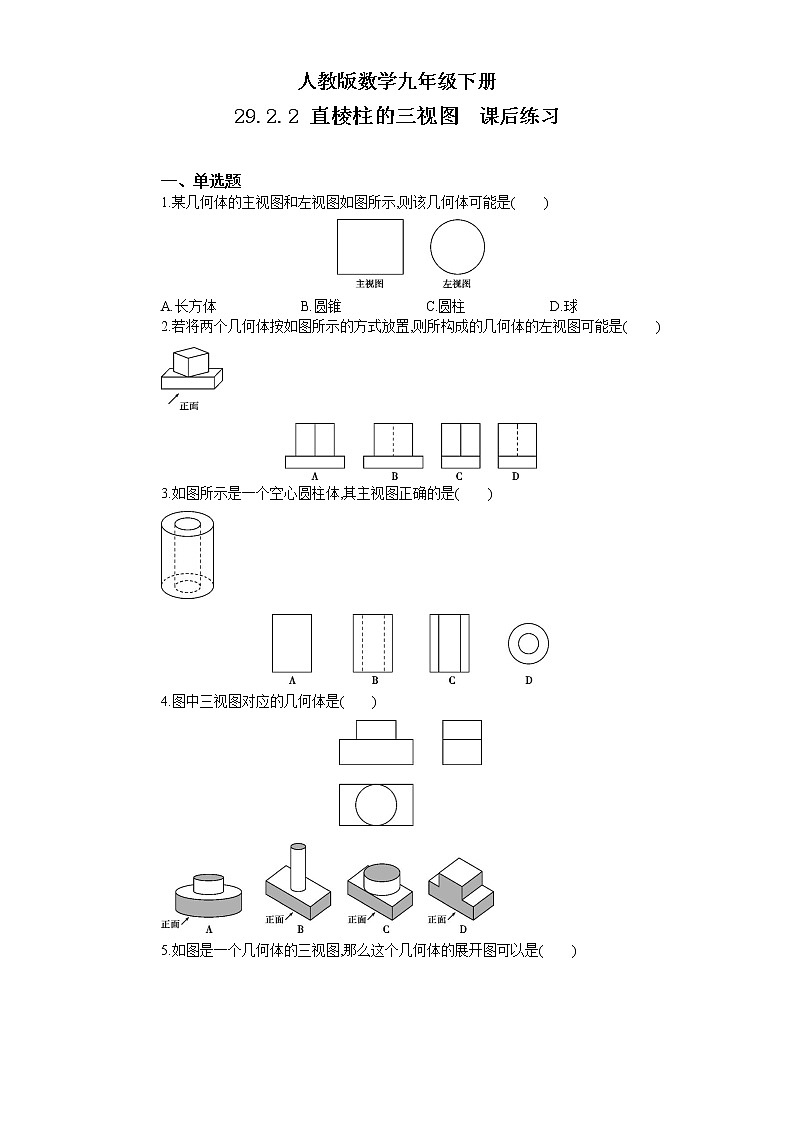

人教版数学九年级下册

29.2.2 直棱柱的三视图  课后练习

一、单选题

1.某几何体的主视图和左视图如图所示,则该几何体可能是(　　)

A.长方体　　　　　　B.圆锥　　　　　　C.圆柱　　　　　　D.球

2.若将两个几何体按如图所示的方式放置,则所构成的几何体的左视图可能是(　　)

3.如图所示是一个空心圆柱体,其主视图正确的是(　　)

4.图中三视图对应的几何体是(　　)

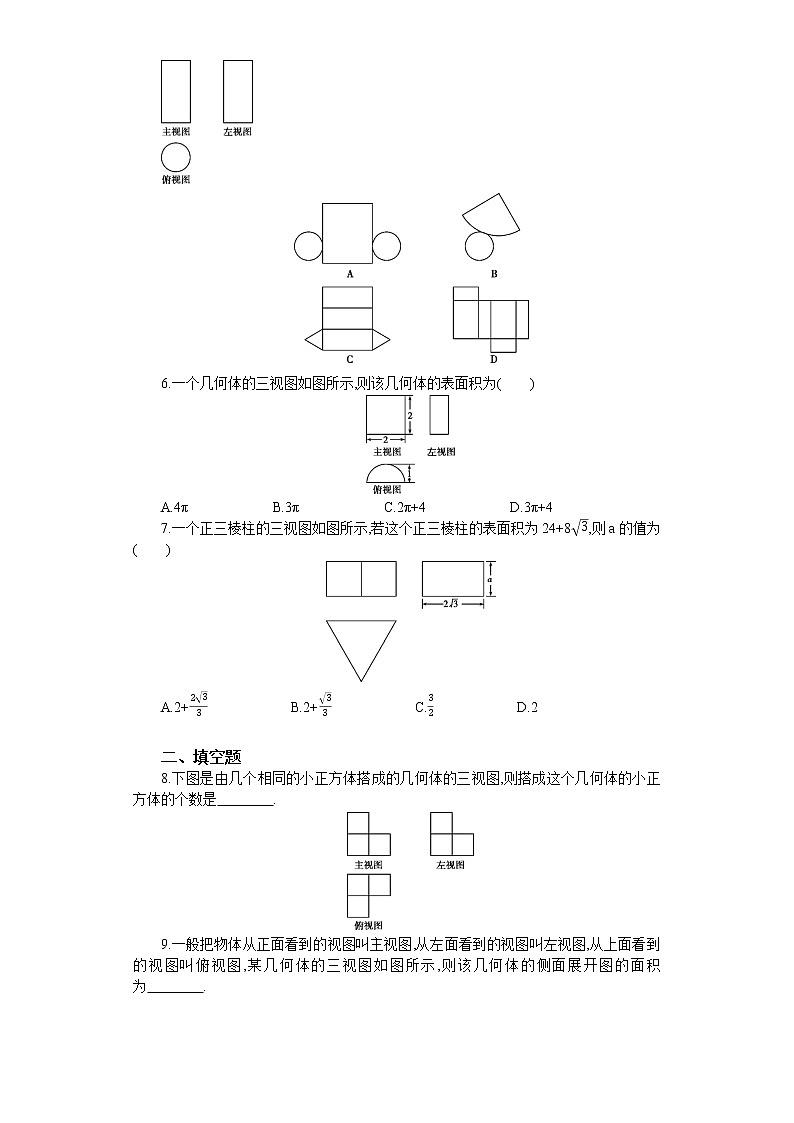

5.如图是一个几何体的三视图,那么这个几何体的展开图可以是(　　)

6.一个几何体的三视图如图所示,则该几何体的表面积为(　　)

A.4π　　　　　　B.3π　　　　　　C.2π+4　　　　　　D.3π+4

7.一个正三棱柱的三视图如图所示,若这个正三棱柱的表面积为24+8,则a的值为(　　)

A.2+　　　　　　B.2+　　　　　　C.　　　　　　D.2

二、填空题

8.下图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是　　　　.

9.一般把物体从正面看到的视图叫主视图,从左面看到的视图叫左视图,从上面看到的视图叫俯视图,某几何体的三视图如图所示,则该几何体的侧面展开图的面积为　　　　.

三、解答题

10.5个棱长为1的正方体组成如图所示的几何体,画出该几何体的主视图和左视图.

参考答案

1.C.

2.C　

3. B.

4. C.

5. A.

6. D.

7. D.

8. 4

9. 6π cm2

解析　由主视图和左视图为长方形可得此几何体为柱体,又俯视图为圆,故此几何体为圆柱,

故侧面积=π×2×3=6π(cm2).故答案为6π cm2.

10.解：　所画图形如图所示.
