北师大版九年级上册2 视图课后测评

这是一份北师大版九年级上册2 视图课后测评，共6页。试卷主要包含了2视图等内容，欢迎下载使用。

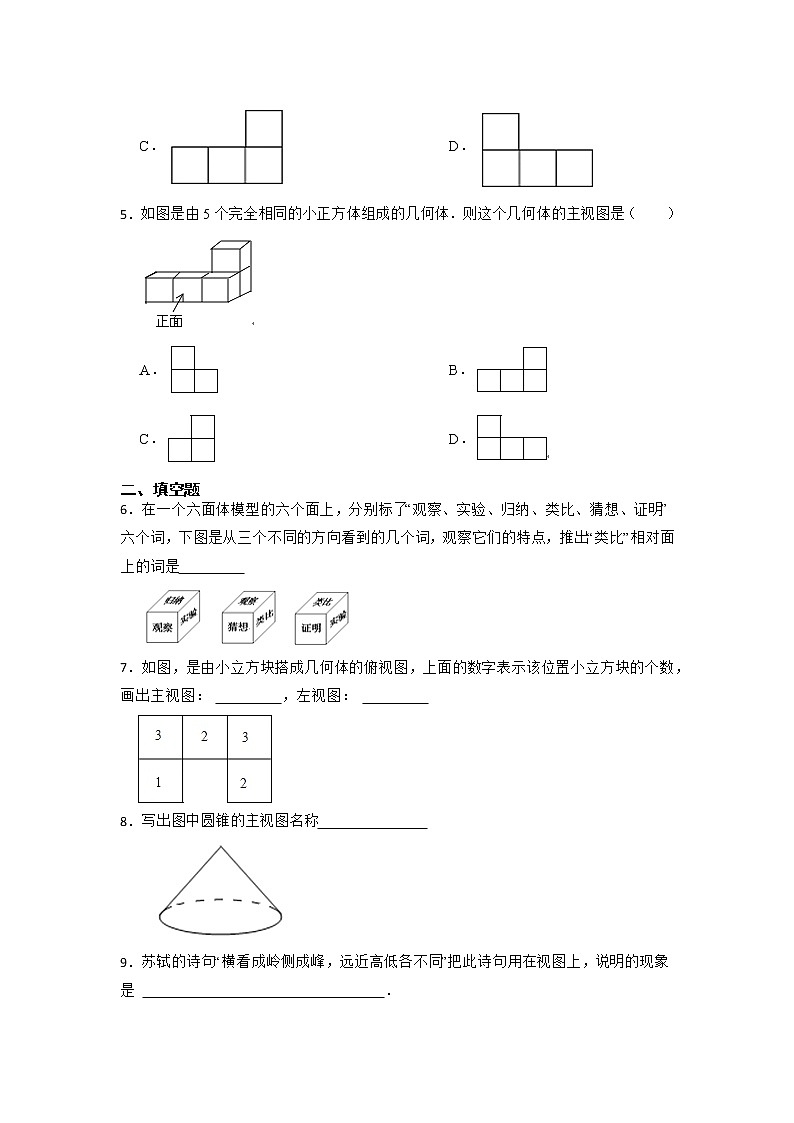

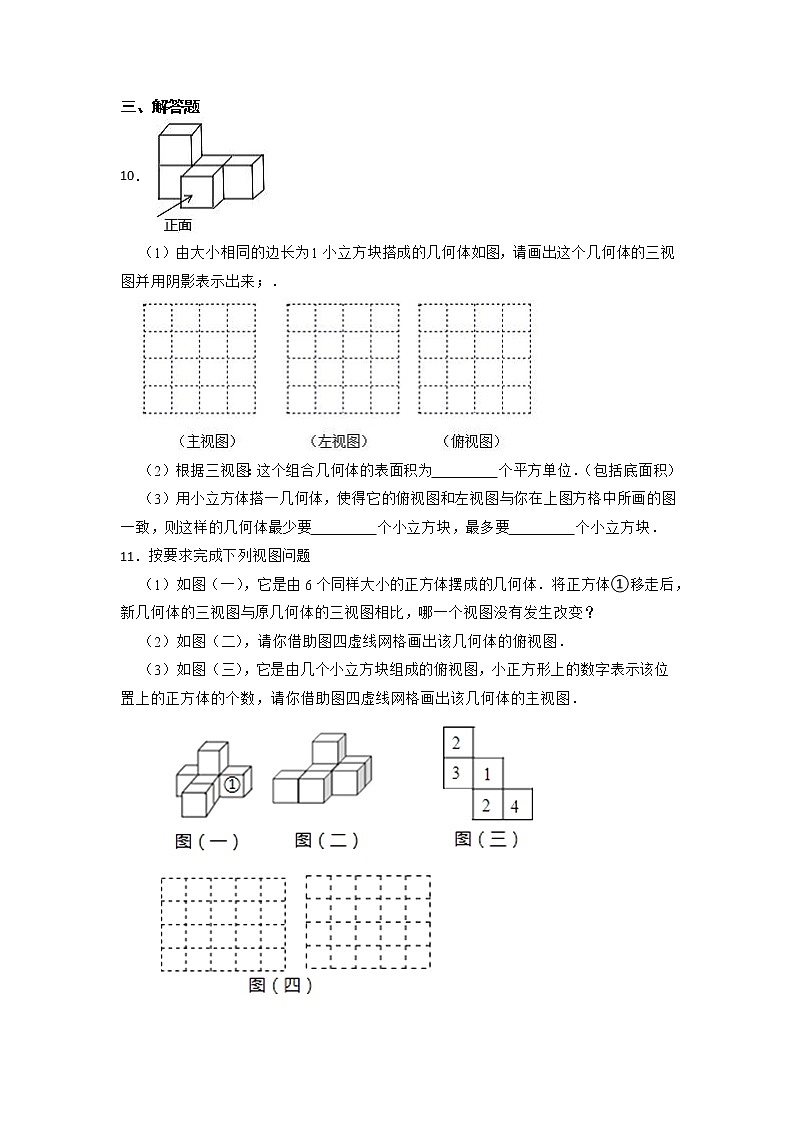

课时练5.2视图 一、单选题1．如图是一个由4个相同的长方体组成的立体图形，它的主视图是（　　）A． B． C． D．2．如图所示的几何体的俯视图是（　　）  A． B． C． D．3．由6个大小相同的小正方体拼成的几何体如图所示，则其三视图中哪两种视图完全一样的是(　　)  A．主视图和俯视图 B．左视图和俯视图C．主视图和左视图 D．以上都不正确4．下列主视图正确的是（　　）A． B．C． D．5．如图是由5个完全相同的小正方体组成的几何体．则这个几何体的主视图是（　　）A．​ B．​C． D．​二、填空题6．在一个六面体模型的六个面上，分别标了“观察、实验、归纳、类比、猜想、证明”六个词，下图是从三个不同的方向看到的几个词，观察它们的特点，推出“类比”相对面上的词是　     　7．如图，是由小立方块搭成几何体的俯视图，上面的数字表示该位置小立方块的个数，画出主视图： 　     　，左视图： 　     　8．写出图中圆锥的主视图名称　           　9．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是 　                             　．三、解答题10．（1）由大小相同的边长为1小立方块搭成的几何体如图，请画出这个几何体的三视图并用阴影表示出来；．（2）根据三视图：这个组合几何体的表面积为　     　个平方单位．（包括底面积）（3）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要　     　个小立方块，最多要　     　个小立方块．11．按要求完成下列视图问题（1）如图（一），它是由6个同样大小的正方体摆成的几何体．将正方体①移走后，新几何体的三视图与原几何体的三视图相比，哪一个视图没有发生改变？（2）如图（二），请你借助图四虚线网格画出该几何体的俯视图．（3）如图（三），它是由几个小立方块组成的俯视图，小正方形上的数字表示该位置上的正方体的个数，请你借助图四虚线网格画出该几何体的主视图．12．由几个小立方体叠成的几何体的主视图和左视图如图所示，求组成几何体的小立方体个数的最大值与最小值，并画出相应的俯视图.                     参考答案 1．A2．D3．C4．A5．B6．归纳7．​；​8．等腰三角形9．从不同的角度看得到的视图不同10．（1）解：如下图：（2）22（3）5；711．解：（1）如图（一），它是由6个同样大小的正方体摆成的几何体．将正方体①移走后，新几何体的三视图与原几何体的三视图相比，左视图没有发生改变；（2）如图1所示，（3）如图2所示．12．解：最大值为12个，最小值为7个，俯视图分别如图所示（每个方格内的数字表示该位置上叠的小立方体的个数）.
