苏科版九年级（上）期末物理试卷（四）

这是一份苏科版九年级（上）期末物理试卷（四），共6页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

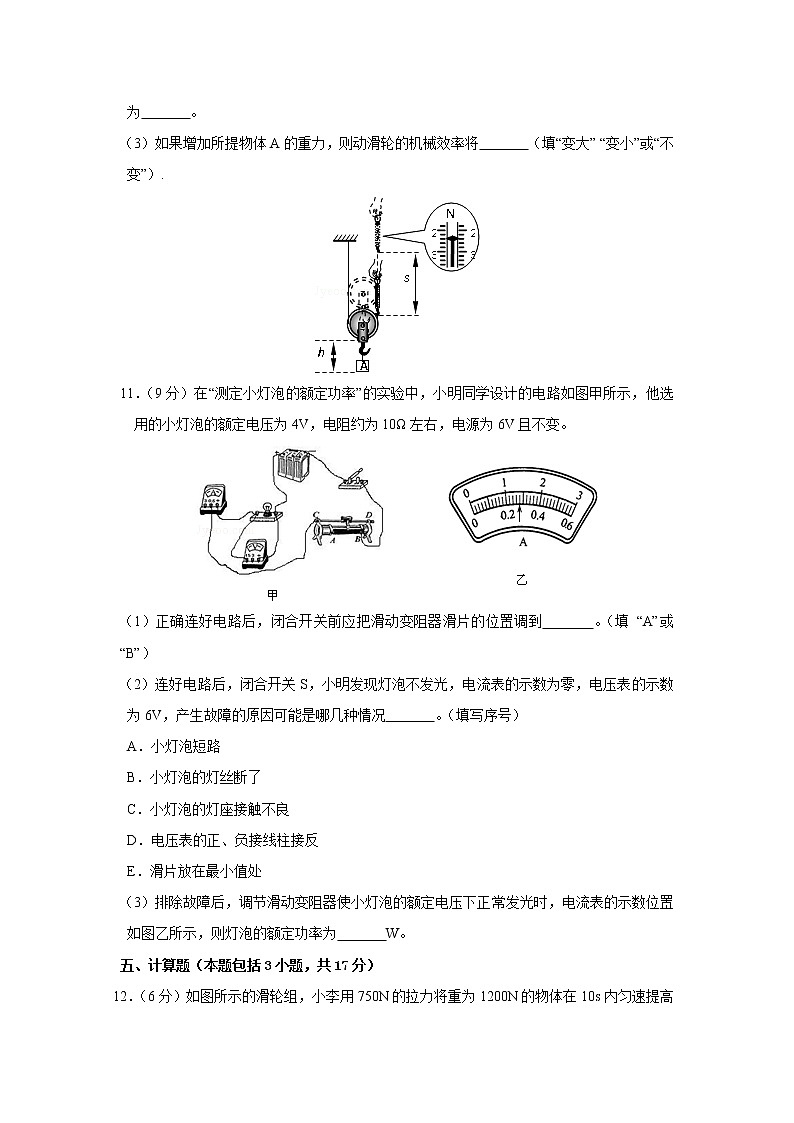

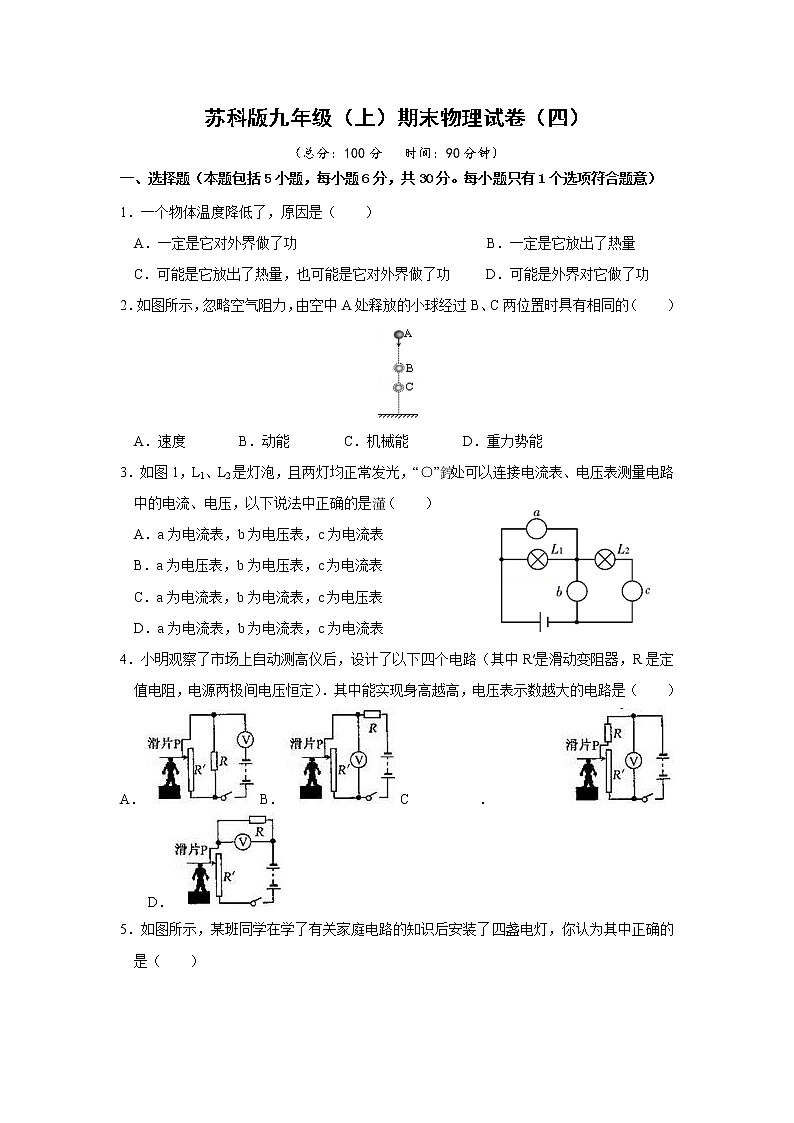

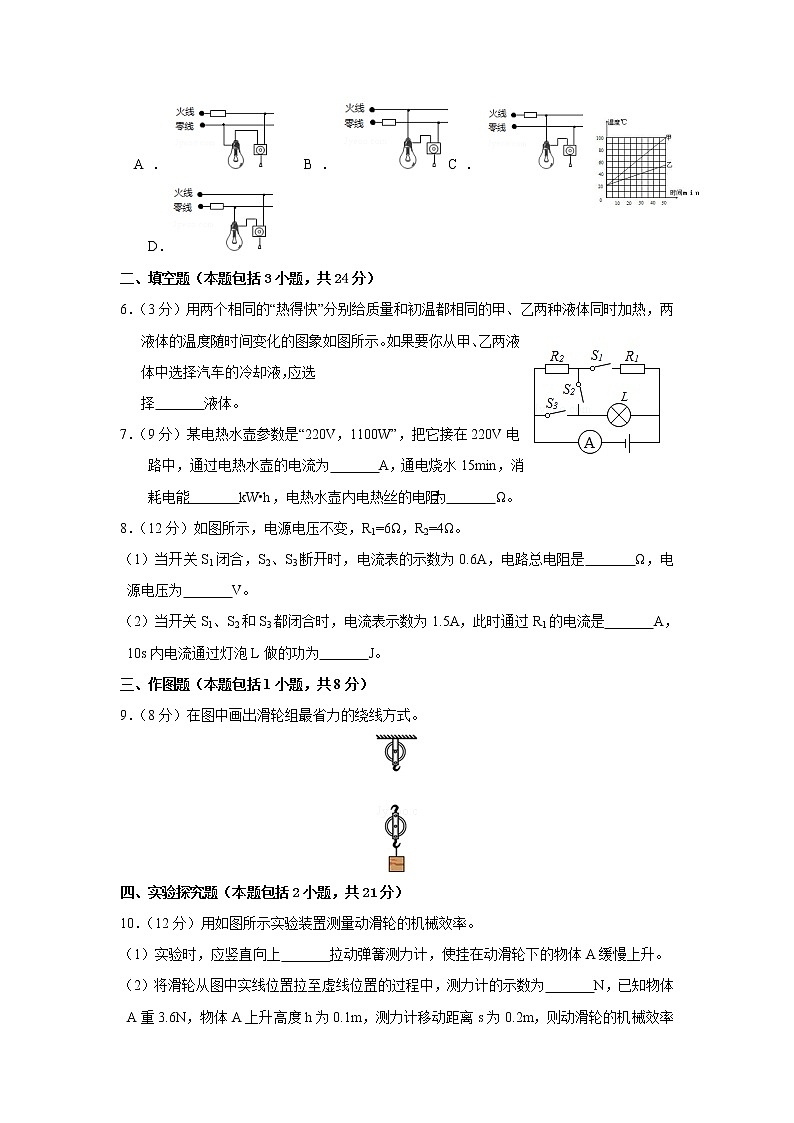

苏科版九年级（上）期末物理试卷（四）（总分：100分   时间：90分钟）一、选择题（本题包括5小题，每小题6分，共30分。每小题只有1个选项符合题意）1．一个物体温度降低了，原因是（　　）A．一定是它对外界做了功                           B．一定是它放出了热量C．可能是它放出了热量，也可能是它对外界做了功     D．可能是外界对它做了功2．如图所示，忽略空气阻力，由空中A处释放的小球经过B、C两位置时具有相同的（　　）A．速度      B．动能     C．机械能      D．重力势能3．如图1，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（　　）A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表4．小明观察了市场上自动测高仪后，设计了以下四个电路（其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定）．其中能实现身高越高，电压表示数越大的电路是（　　）A． B． C． D．5．如图所示，某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（　　）A．  B．C． D．　二、填空题（本题包括3小题，共24分） 6．（3分）用两个相同的“热得快”分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化的图象如图所示。如果要你从甲、乙两液体中选择汽车的冷却液，应选择　   　液体。7．（9分）某电热水壶参数是“220V，1100W”，把它接在220V电路中，通过电热水壶的电流为　     A，通电烧水15min，消耗电能　    　kW•h，电热水壶内电热丝的电阻为　   　Ω。8．（12分）如图所示，电源电压不变，R1=6Ω，R2=4Ω。（1）当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是　   　Ω，电源电压为　   　V。（2）当开关S1、S2和S3都闭合时，电流表示数为1.5A，此时通过R1的电流是　   　A，10s内电流通过灯泡L做的功为　   　J。三、作图题（本题包括1小题，共8分）9．（8分）在图中画出滑轮组最省力的绕线方式。四、实验探究题（本题包括2小题，共21分）10．（12分）用如图所示实验装置测量动滑轮的机械效率。（1）实验时，应竖直向上　   　拉动弹簧测力计，使挂在动滑轮下的物体A缓慢上升。（2）将滑轮从图中实线位置拉至虚线位置的过程中，测力计的示数为　   　N，已知物体A重3.6N，物体A上升高度h为0.1m，测力计移动距离s为0.2m，则动滑轮的机械效率为　   　。（3）如果增加所提物体A的重力，则动滑轮的机械效率将　   　（填“变大” “变小”或“不变”）.11．（9分）在“测定小灯泡的额定功率”的实验中，小明同学设计的电路如图甲所示，他选用的小灯泡的额定电压为4V，电阻约为10Ω左右，电源为6V且不变。（1）正确连好电路后，闭合开关前应把滑动变阻器滑片的位置调到　   　。（填 “A”或“B”）（2）连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生故障的原因可能是哪几种情况　   　。（填写序号）A．小灯泡短路　B．小灯泡的灯丝断了  C．小灯泡的灯座接触不良  D．电压表的正、负接线柱接反  E．滑片放在最小值处（3）排除故障后，调节滑动变阻器使小灯泡的额定电压下正常发光时，电流表的示数位置如图乙所示，则灯泡的额定功率为　   　W。五、计算题（本题包括3小题，共17分）12．（6分）如图所示的滑轮组，小李用750N的拉力将重为1200N的物体在10s内匀速提高2m．（不考虑绳重及摩擦） 求：（1）拉力做的功；（2）拉力做功的功率；（3）滑轮组的机械效率。13．（4分）小玲利家用煤气灶烧水，把为1kg、15℃的水烧开（在标准大气压下），求：（1）在此过程中水需要吸收多少热量？（2）用额定功率是750W的电热器烧开同样的水，若电能转化为内能的效率是90%，则通电时间是多少？14．（7分）人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同有关数据如下表二种灯LED灯白炽灯发光原理二极管发光钨丝高温发光额定电压24伏220伏响应时间10﹣9秒10﹣3秒额定功率12瓦100瓦（1）请根据以上材料说明使用LED灯的两个优点①　   　；②　   　。（2）LED灯正常工作时的电流是多少？（3）每天正常工作10小时，使用LED灯比使用白炽灯可节约多少电能？（单位可用KW•h）　         苏科版九年级（上）期末物理试卷（四）参考答案一、选择题（本题包括5小题，每小题6分，共30分。每小题只有1个选项符合题意）1.C   2.C   3.B   4.B   5.A   二、填空题（本题包括3小题，共24分） 6．（3分）乙   7．（9分）5  0.275  44     8．（12分）（1）10  6  （2）1  30 三、作图题（本题包括1小题，共8分）9．（8分）如图所示四、实验探究题（本题包括2小题，共21分）10．（12分）（1）匀速   （2）2.4   75%    （3）变大 11．（9分）（1）A   （2）BC   （3）1.12 五、计算题（本题包括3小题，共17分）12．（6分）（1）拉力做的功为3000J；   （2）拉力做功的功率为300W；（3）滑轮组的机械效率为80%；13．（4分）（1）在此过程中水需要吸收的热量为3.57×105J；（2）用额定功率是750W的电热器烧开同样的水，若电能转化为内能的效率是90%，则通电时间是528.9s。14．（7分）（1）发光效率高、节能降耗，响应时间短、环保、额定电压低（安全电压）以上任意写出两点均可；   （2）LED灯正常工作时的电流0.5A；（3）节约的电能为0.88KW•h。
