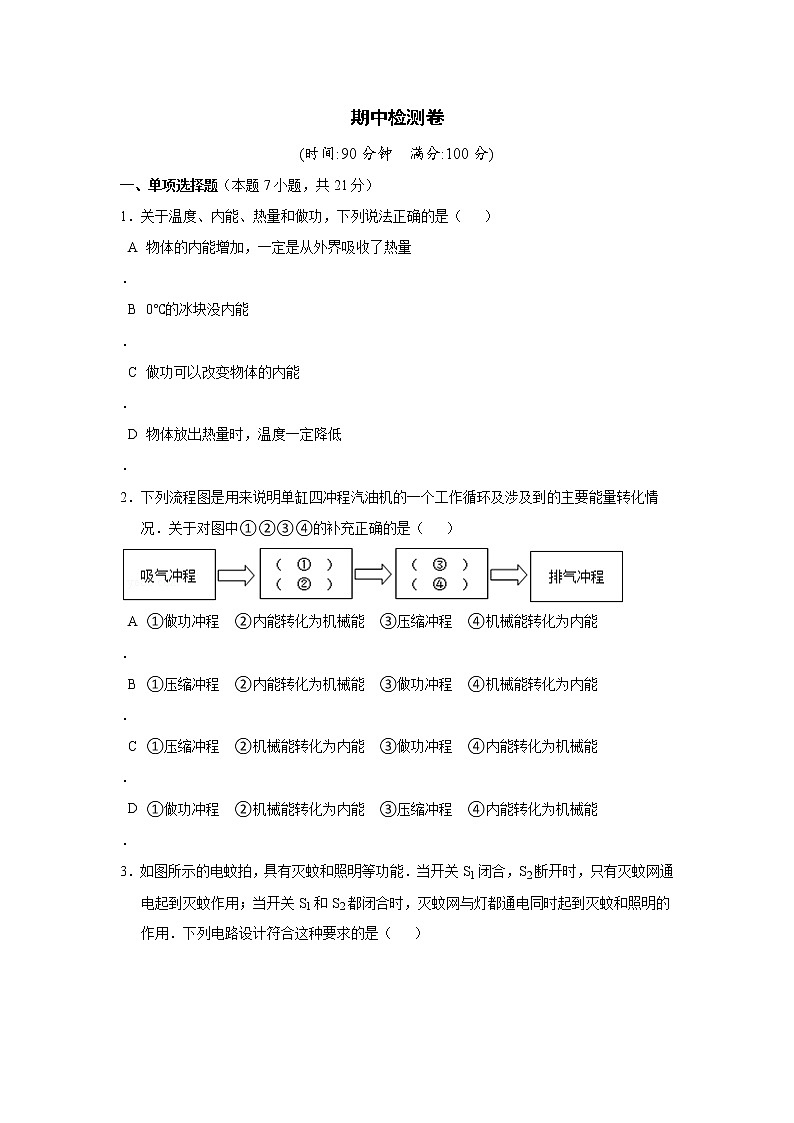

    粤沪版物理九上 期中物理试卷(5)(含答案)第1页

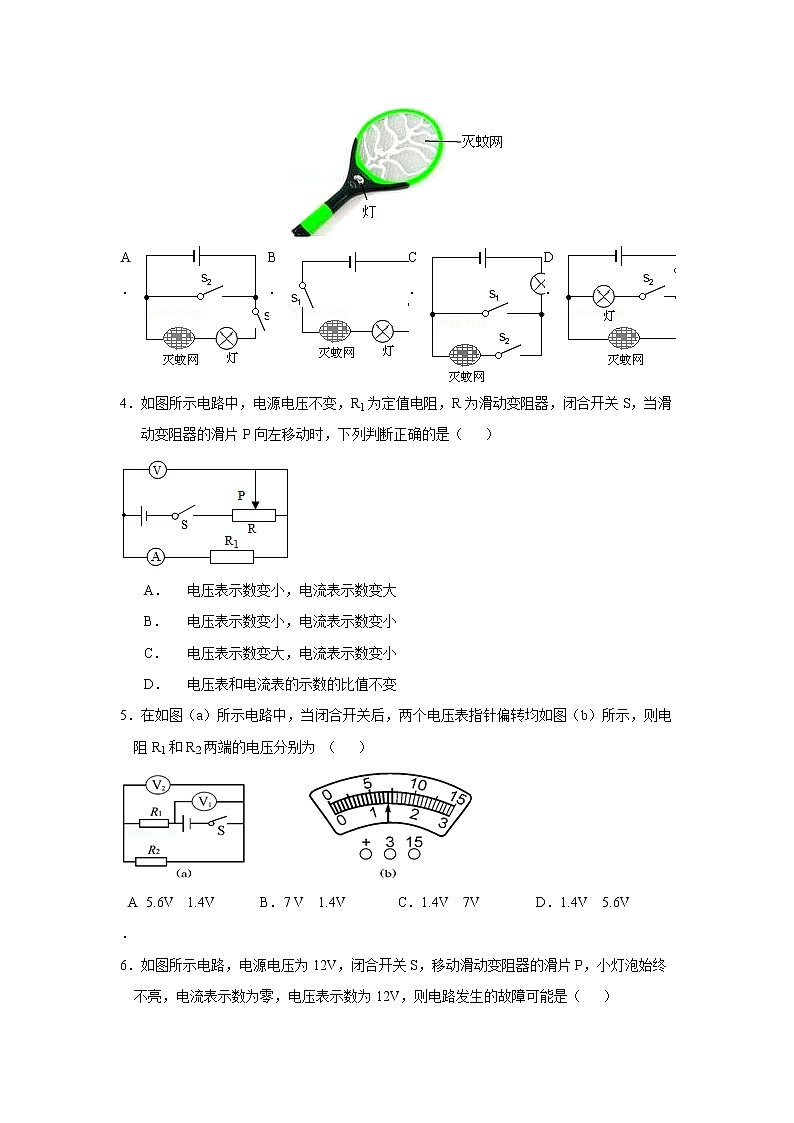

    粤沪版物理九上 期中物理试卷(5)(含答案)第2页

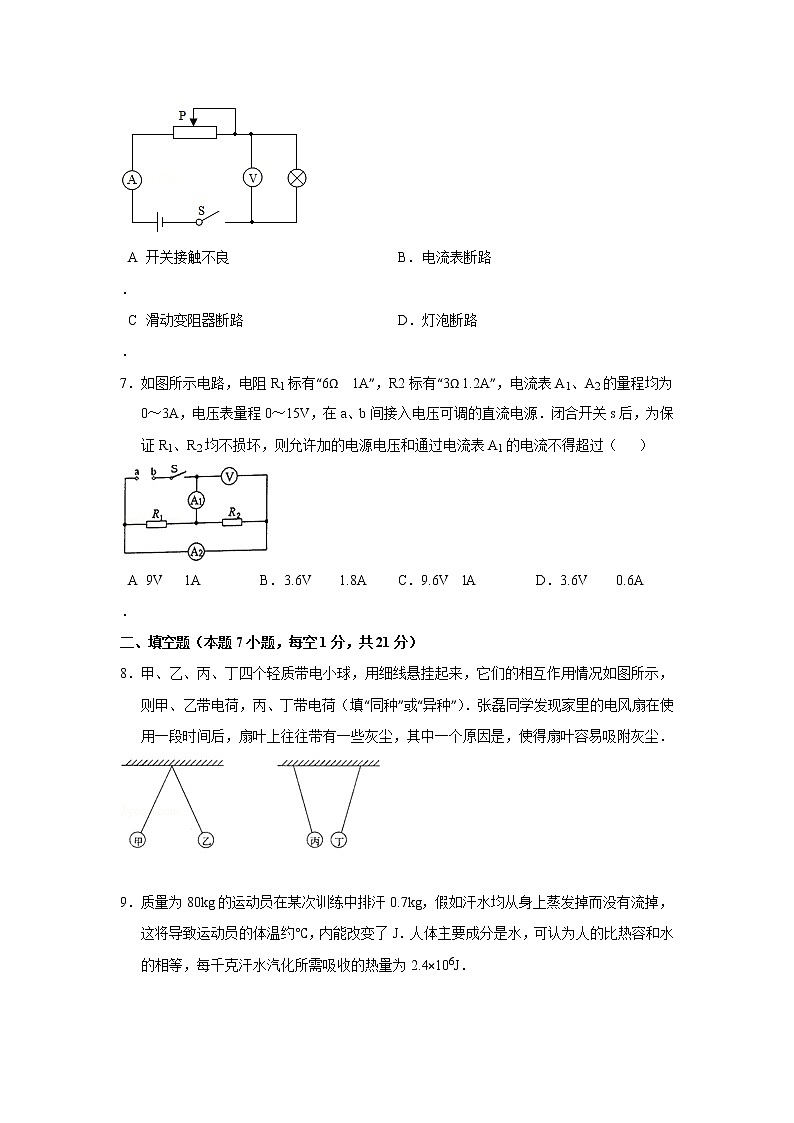

    粤沪版物理九上 期中物理试卷(5)(含答案)第3页
    还剩11页未读, 继续阅读
    下载需要15学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    粤沪版物理九上 期中物理试卷(5)(含答案)

    展开

    这是一份粤沪版物理九上 期中物理试卷(5)(含答案),共14页。试卷主要包含了单项选择题,填空题,作图题,实验题,计算题,综合能力题等内容,欢迎下载使用。
    期中检测卷(时间:90分钟 满分:100)一、单项选择题(本题7小题,共21分)1.关于温度、内能、热量和做功,下列说法正确的是(    A物体的内能增加,一定是从外界吸收了热量 B0的冰块没内能 C做功可以改变物体的内能 D物体放出热量时,温度一定降低2.下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况.关于对图中①②③④的补充正确的是(    A做功冲程  内能转化为机械能  压缩冲程  机械能转化为内能 B压缩冲程  内能转化为机械能  做功冲程  机械能转化为内能 C压缩冲程  机械能转化为内能  做功冲程  内能转化为机械能 D做功冲程  机械能转化为内能  压缩冲程  内能转化为机械能3.如图所示的电蚊拍,具有灭蚊和照明等功能.当开关S1闭合,S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明的作用.下列电路设计符合这种要求的是(    ABCD4.如图所示电路中,电源电压不变,R1为定值电阻,R为滑动变阻器,闭合开关S,当滑动变阻器的滑片P向左移动时,下列判断正确的是(    A电压表示数变小,电流表示数变大 B电压表示数变小,电流表示数变小 C电压表示数变大,电流表示数变小 D电压表和电流表的示数的比值不变5.在如图(a)所示电路中,当闭合开关后,两个电压表指针偏转均如图(b)所示,则电阻R1R2两端的电压分别为 (    A5.6V  1.4VB7 V  1.4VC1.4V  7VD1.4V  5.6V6.如图所示电路,电源电压为12V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终不亮,电流表示数为零,电压表示数为12V,则电路发生的故障可能是(    A开关接触不良B电流表断路 C滑动变阻器断路D灯泡断路7.如图所示电路,电阻R1标有6Ω  1AR2标有3Ω 1.2A,电流表A1A2的量程均为03A,电压表量程015V,在ab间接入电压可调的直流电源.闭合开关s后,为保证R1R2均不损坏,则允许加的电源电压和通过电流表A1的电流不得超过(    A9V   1AB3.6V    1.8AC9.6V  lAD3.6V    0.6A二、填空题(本题7小题,每空1分,共21分)8.甲、乙、丙、丁四个轻质带电小球,用细线悬挂起来,它们的相互作用情况如图所示,则甲、乙带电荷,丙、丁带电荷(填同种异种).张磊同学发现家里的电风扇在使用一段时间后,扇叶上往往带有一些灰尘,其中一个原因是,使得扇叶容易吸附灰尘. 9.质量为80kg的运动员在某次训练中排汗0.7kg,假如汗水均从身上蒸发掉而没有流掉,这将导致运动员的体温约,内能改变了J.人体主要成分是水,可认为人的比热容和水的相等,每千克汗水汽化所需吸收的热量为2.4×106J 10.如图是简化了的电冰箱的电路图.图中M是压缩机的电动机,L是电冰箱内部的照明灯.其中,灯泡L与压缩机M是联接的,当电冰箱接入电路后,关闭了电冰箱的门时,开关S1S2的状态是;当又打开正在工作的电冰箱门时,开关S1S2的状态是. 11.图1的电路中,电源电压恒为12V,滑动变阻器铭牌上标有100Ω  0.5A字样,图2R1IU图象,R1的阻值为Ω,当电路中的电流为0.2A时,滑动变阻器R2接入电路的阻值为Ω,为了不损坏滑动变阻器R2,接入电路的阻值应不小于Ω 12.一种电工工具由一个小灯泡L和一个定值电阻R并联而成,通过LR的电流跟其两端电压的关系如图所示.由图可得定值电阻R的阻值为Ω;当把这个工具接在电压为2V的电路两端,LR并联的总电阻是Ω;若将小灯泡L和定值电阻R它们串联接在电压为5V的电源两端,电路中的电流是A 13.如图所示电路,闭合开关S后,两灯都正常发光,两电表指针都有偏转,示数稳定.已知电源电压为8V,灯L1的电阻为16Ω,灯L2的电阻为12Ω,则甲电表的示数为,乙电表的示数为.某灯泡额定电压是24V,正常发光时灯丝电阻为16Ω,若想使该灯泡在电源电压为36V的电路中正常发光,可在电路中串联一个阻值为Ω的电阻. 14.如图a所示的电路,电源电压保持不变.闭合开关S,调节滑动变阻器,两电压表的示数随电路中电流变化的图象如图b所示,根据图象的信息可知:(选填)是电压表示数变化的图象,电源电压为V,电阻R1的阻值为Ω三、作图题(每小题2分,共8分)15.如图所示的黑盒子中,由导线和几个阻值均为5Ω的电阻构成电路,盒外有四个接线柱.己知13接线柱间的电阻为5Ω24接线柱间的电阻也为5Ω12接线柱间的电阻为10Ω,而34接线柱间没有明显电阻.试画出盒内最简单的电路图. 16.如图所示,试在甲、乙两个“○”内选填电压表电流表的符号,使两灯组成并联电路. 17.如图1所示,是滑动变阻器改变电路中的电流的实物图,请您在图2虚线方框内画出与实物图相对应的电路图.18.图中给出了几种元件,在图上用笔画线表示导线把电路元件连接起来,要求L1L2并联,用滑动变阻器改变通过L2的电流大小,滑片P向右移动时灯L2变亮.  四、实验题(本题3小题,共18分)19.某同学在做比较不同液体吸热能力的实验时,使用相同的电加热器给液体甲和乙加热.液体次数质量m/kg升高的温度t/加热的时间t/min10.15120.110230.210440.110150.120260.22041)分析第14次,第25次或第36次实验数据,某同学认为:加热相同的时间时,乙升高的温度高一些,这说明乙吸收的热量多一些.这位同学的判断是否正确?请说明理由.                                  2)分析第23次或第56次实验数据,可以得出的初步结论是:.3)通过比较第24次实验数据可知,液体吸收的热量多少与液体的有关,      的吸热能力更强(填). 20.为探究并联电路中电压的规律,实验室提供的器材有:电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干.1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯L1两端的电压.2)电路连接正确后进行实验,某小组分别测出灯L1L2两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为         V.根据这组数据,该小组得出并联电路中电压的规律.你认为实验的疏漏之处是                                  3)小华发现,实验中电压表示数明显小于电源电压,他认为产生这一现象的原因是导线有电阻,为了验证猜想是否正确,闭合开关后,小华又测出了电池组两端的电压为2.65V,由此可以判断,导线有电阻        (选填”“不是)电压表示数明显小于电源电压的主要原因,理由是                                   21.探究电流与电压、电阻的关系.【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系?【猜想】导体的电阻一定时,通过导体的电流与其两端电压成正比.导体的电阻一定时,通过导体的电流与其两端电压的平方成正比.导体两端的电压一定时,通过导体的电流与导体的电阻成反比.【实验器材】电源(电压恒为4.5 V),电流表、电压表各一只,开关一个,三个定值电阻(5Ω10Ω15Ω),两只滑动变阻器(20Ω 2 A50Ω 1 A),导线若干.【实验过程】(1)根据如图所示实物图在虚线框内画出电路图.2)小明按图正确连接电路后,闭合开关,发现电流表有示数,电压表指针超过量程.小明操作中的错误是               3)小明改正错误后继续实验,通过改变定值电阻R两端的电压,测得电流、电压的值如表一.分析数据可得出猜想是正确的.表一                                  表二电压U/V1.21.62.02.42.8 电阻R/Ω51015电流I/A0.120.160.200.240.28电流 I/A0.300.150.104)小红在探究猜想时,先将5Ω的电阻连入电路中,闭合开关,移动滑片,使与电阻并联的电压表的示数为1.5 V,并记下电流值;再分别改接10Ω15Ω的电阻,重复上述实验,得到了表二中的实验数据.分析数据得出,猜想是正确的.实验中,小红多次移动变阻器滑片的目的是        5)小华在探究猜想时,重新设计了电路,保持电压表的示数为3V,得到了与表二相同的数据,也完成了实验探究.小华与小红的实验相比不同之处是:               【知识拓展】6)小明实验时选择的是        Ω电阻.7)小红为完成用三个定值电阻进行的实验,他应选择的滑动变阻器规格是        他这样选择的理由是:                                  五、计算题(本题2小题,共15分)22五一假期,小明一家驱车外出旅游.当汽车以108km/h的速度在高速公路上匀速直线行驶时,汽车受到的阻力是整车重的0.08倍,效率为4O%.已知汽车整车质量为1375kg,油箱容积为50L.(汽油热值q=3.3×107J/Lg=10N/kg1)这时汽车牵引力做功的功率是多少?2)该车加一满箱汽油,按照以上速度最多可以匀速直线行驶多远的路程? 23.如图所示的电路,电源电压为6V且保持不变,滑动变阻器R标有50Ω2A字样.l)将滑片P移到最右端,闭合S1,断开S2,求电流表的示数I12)保持滑片P在最右端,闭合S1S2,电流表示数I=5I1,求R2的阻值.3)将滑片P移至某一位置,闭合S1S2,电流表示数为0.68A,求此时滑动变阻器接入电路的阻值.  六、综合能力题(本题3小题,共17分)24.在探究影响导体电阻大小的因素时,小明作出了如下猜想:导体的电阻可能与:导体的长度有关,导体的横截面积有关,导体的材料有关.实验室提供了4根电阻丝,其规格、材料如表所示.编号材料长度/m横截面积/mm2A镍铬合金0.50.5B镍铬合金1.00.5C镍铬合金0.51.0D锰铜合金0.50.51)按照图甲所示探究影响导体电阻大小因素的实验电路,在MN之间分别接上不同的导体,通过观察来比较导体电阻的大小,这种实验方法叫法.2)为了验证上述猜想,应该选用编号两根电阻丝分别接入电路进行实验.3)分别将AD两电阻丝接入图甲电路中MN两点间,电流表示数不相同,由此,初步得到的结论是:当长度和横截面积相同时,导体电阻跟有关.4)要进一步研究导体材料的导电性能,就需要测量导体的电阻,小明的实验方案和操作过程均正确,两表的连接和示数如图乙所示.但通过观察发现电流表指针偏转过小,这样会导致实验误差,解决这一问题的措施是. 251)阅读下面短文   内能是指物体内部所包含的总能量,包括分子的动能(即分子无规则热运动动能)、分子的势能(即分子间相互作用能)、分子内的能量、原子内的能量、原子核内的能量等.在热学中,由于在热运动中上述后三项能量不发生变化,所以内能一般指前两项.由于分子的动能跟温度有关,分子的势能跟分子间的距离有关,所以物体的内能跟温度、体积都有关系.请回答下列问题:慢慢压缩针筒里的气体,气体内能中哪部分发生变化?答:                                               加热针筒里的气体,气体内能中哪部分发生变化?答:                                               金属块在受热膨胀时,金属块内能中哪些部分发生变化?答:                                               2)质量相同的0的水和0的冰比较,它们的内能哪个大?;内能大的原因是什么?;多出的这部分能量是以什么形式存在的?                                         26.小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻,图乙是小明未完成连接的实验电路.1)请你按照电路图,用笔画线代替导线,完成图乙中实验电路的连接.2)小明将电路连接正确后,闭合开关,调节变阻器的滑片,使小灯泡刚好正常发光,此时电流表的示数如图丙所示,电流表的读数是A,小灯泡的阻值是Ω(小数点后保留一位);3)当电压值改变的时候,小灯泡的阻值(选填变化不变);4)小明又想测某未知电阻Rx的阻值,设计了如图所示电路(R0为已知阻值的定值电阻),并设计了如下实验步骤,请帮他把缺少的步骤补全,并写出Rx的表达式.实验步骤:A.按照设计的电路图连接电路B.断开S2、闭合S1记录电流表示数为I1C                                     表达式:Rx=        (用已知和测量的物理量的符号表示)
    参考答案一、1.C   2.C   3D   4D   5.A   6D   7B二、8.同种;异种;与空气摩擦过的扇叶带电,由于带电体能吸引轻小物体9.下降;51.68×106    10.并;S1闭合、S2断开;S1闭合、S2也闭合1120404   12102.50.4    130.5A8V8    14.乙;620三、15.如图所示16.如图所示17.如图所示18.如图所示四、191)不正确.因为完全相同的加热器,加热相同的时间,放出的热量相同.所以甲、乙两种液体吸收的热量相等;2)质量不同的同种物质升高相同的温度,质量越大,吸收的热量越多;3)种类;甲20.(1)见上图;(22.6;没有更换灯泡组成不同的并联电路,多次实验;(3)不是;闭合电路后,电池组两端的电压和并联电路的总电压相差很小21.(1)电路图如上图; 2)变阻器连入电路的阻值没有调到最大值;3  4)保持定值电阻两端的电压不变;  5)电压表接在了滑动变阻器两端; 610 750Ω1A;滑动变阻器接入电路的最大阻值为30Ω五、22.(1m=1375kgg=10N/kg物体的重力为:G=mg=1375kg×10N/kg=13750N汽车受到的阻力是整车重的0.08倍,即f=0.08G=0.08×13750N=1100N汽车做匀速运动,则F=f=1100Nv=108km/h=30m/s汽车牵引力做功的功率为:P===Fv=1100N×30m/s=33000W2v=50Lq=3.3×107J/L汽油完全燃烧放出的热量为:Q=qv=3.3×107J/L×50L=1.65×109J而汽车的效率为4O%,而W=Q=1.65×109J牵引力做的有用功为:W有用=ηW=40%×1.65×109J=6.6×108J汽车行驶的路程为:s===6×105m23.(1)电流表的示数为I1===0.12A2I=I1+I2通过定值电阻的电流为I2=5I1I1=4I1=4×0.12A=0.48AI=定值电阻R2的阻值为R2===12.5Ω3)通过滑动变阻器的电流为I1=I′﹣I2=0.68A0.48A=0.2A滑动变阻器接入电路的电阻为R1===30Ω六、24.(1)电流表示数;转换;(2AB; (3)材料;(4)偏大;换用小量程进行实25.(1气体内能中分子势能变化;气体内能中分子动能变大;金属块内能中分子动能和分子势能都变化.20的水;0的冰熔化成0的水需要吸收热量;分子势能 26.(1所示;(20.38.3;(3)变化;(4)断开S1时,闭合S2,记录电流表的示数为I2
