扬州市江都区八校联考2022-2023学年九年级上学期第二次月考物理试题（含解析）

这是一份扬州市江都区八校联考2022-2023学年九年级上学期第二次月考物理试题（含解析），共30页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

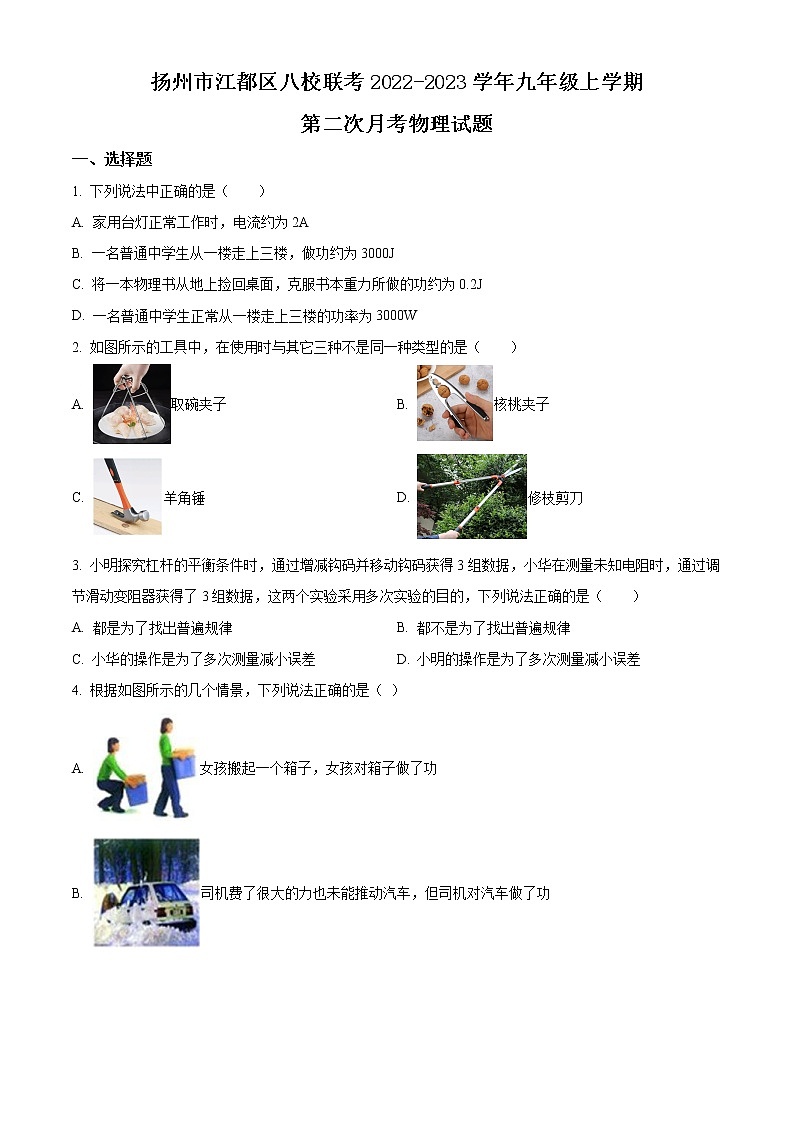

扬州市江都区八校联考2022-2023学年九年级上学期
第二次月考物理试题
一、选择题
1. 下列说法中正确的是（　　）
A. 家用台灯正常工作时，电流约为2A
B. 一名普通中学生从一楼走上三楼，做功约为3000J
C. 将一本物理书从地上捡回桌面，克服书本重力所做的功约为0.2J
D. 一名普通中学生正常从一楼走上三楼的功率为3000W
2. 如图所示的工具中，在使用时与其它三种不是同一种类型的是（　　）
A. 取碗夹子 B. 核桃夹子
C. 羊角锤 D. 修枝剪刀
3. 小明探究杠杆的平衡条件时，通过增减钩码并移动钩码获得3组数据，小华在测量未知电阻时，通过调节滑动变阻器获得了3组数据，这两个实验采用多次实验的目的，下列说法正确的是（　　）
A. 都是为了找出普遍规律 B. 都不是为了找出普遍规律
C. 小华的操作是为了多次测量减小误差 D. 小明的操作是为了多次测量减小误差
4. 根据如图所示的几个情景，下列说法正确的是（ ）
A. 女孩搬起一个箱子，女孩对箱子做了功
B. 司机费了很大的力也未能推动汽车，但司机对汽车做了功
C. 吊车吊着货物水平移动一段距离，吊车对货物做了功
D. 足球被踢出后在草地上滚动的过程中，运动员对足球做了功
5. 关于内能、热量和温度，下列说法中正确的是
A. 物体的内能减少，它的温度一定降低
B. 物体的温度不变，它的内能可能增加
C. 物体内能增加，一定是从外界吸收了热量
D. 温度高的物体一定比温度低的物体具有的内能多
6. 下列实例中，用热传递的方式来改变物体内能的是（　　）
A. 冬天，用口向手掌哈气 B. 用锯条锯木板，锯条的温度升高
C. 两手相互摩擦，手的温度升高 D. 用手反复弯折铁丝，弯折处铁丝的温度升高
7. 如图所示是“探究不同物质吸热升温现象”和“比较不同燃料燃烧时放出的热量”的实验，关于这两个实验，下列说法正确的是（　　）

A. 研究对象都是容器中被加热的物体
B. 甲图是通过加热时间来反映物体吸收热量的多少，乙图是通过温度计上升的示数来比较燃料燃烧放出热量的多少
C. 甲乙两实验中都要控制燃料的质量相同、被加热物体的质量相同
D. 除了图中所示的测量器材，两个实验都要用到天平和秒表
8. 如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（　　）

A. 短路 B. 断路 C. 短路 D. 断路
9. 在沿海地区炎热晴朗的天气里，易形成海陆风，陆风和海风是由于地面和大海升温和降温的快慢不同，从而使空气对流形成风。如图为海陆风示意图，此图表示的昼夜状况和风向是（　　）

A. 白天，海风 B. 夜晚，陆风 C. 夜晚，海风 D. 白天，陆风
10. 酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（　　）

A. 水果的作用是给电路提供电压 B. 此时电路中有电荷在发生定向移动
C. 水果中储存的是电能 D. 插有金属片的水果相当于电路中的电源
11. 如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（ ）

A. 0.3A 0.3A B. 1.5A 0.3A C. 1.5A 1.2A D. 1.5A 1.5A
12. 如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）

A. 电路中R和R0是并联的
B. 油量表是由电流表改装而成的
C. 油位越高，流过R的电流越大
D. 油位越低，R两端的电压越小
二、填空题。
13. 星期一学校举行升旗仪式，在旗杆顶端装有一个定滑轮，它的作用是可以改变力的______，如图所示分别用拉力F1、F2、F3匀速提升重物，这三个力的大小关系是______。

14. 请你写出：对人体安全电压______，要得到6V电压要______节新干电池______联。
15. 斜面也是一种简单机械。工人师傅常利用斜面把重物搬运到汽车上，如图所示，斜面高为1m，长为3m，工人用400N沿斜面方向的力将重为900N的箱子推到车上。在这过程中此斜面的机械效率是______，重物移动过程中受到的摩擦力是______N。

16. 随着生活水平的提高，汽车已经进入百姓家庭，它给我们的生活提供了便利，促进了社会的发展。汽车应用了许多物理知识，请你解答：
（1）汽油机是汽车的“心脏”，其中______冲程将机械能转化为内能；
（2）某汽油机的飞轮转速为3000r/min，则该汽油机1s内对外做功______次；
（3）汽车发动机在工作时：发动机的温度会升得很高，通常在发动机外装有水套，汽车发动机用水作为冷却剂的主要原因是______；
（4）汽车在爬坡时，驾驶员的操作总是加大油门同时将变速器换为低档．加大油门是使发动机发挥最大的功率，换为低档是为了减慢车速．那么，在爬坡时减慢车速的目的是______；
（5）当燃料在气缸内燃烧时将______能转化为内能；
（6）内燃机的问世极大改善了人类的交通运输方式，但同时也带来许多环境污染问题，如四冲程内燃机工作时就因______冲程排放的废气对大气造成污染。
17. 如图所示，要使灯泡L1和L2串联在电路中，应闭合开关______；若闭合开关______，会造成电源短路。

18. 如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 __________ V； 若断开开关，电压表示数将 __________ （选填 “变大”“变小”或“不变”）。

19. 有一定值电阻，在它两端加6 V电压时，通过的电流为0.5 A，则该电阻的阻值为______Ω；若其两端不加电压时，则通过电阻的电流为______A，其阻值为______Ω。
20. 1791年，意大利人伏打发明了最早的电池——伏打电堆，小明仿造了一个伏打电堆，并用电压表测量其电压，如图所示。此电池的正极是______（选填“锌板”或“银板”），伏打电堆是将______能转化为电能的电池。电池提供的电力点亮了一个发光二极管，发光二极管是由______（选填“导体”、“半导体”、“超导体”）材料制成的。

21. 如图所示的实验装置，闭合两开关。点燃酒精灯前看到的现象是：电流表______（选填：“甲”、“乙”或“甲乙都”）有示数；点燃酒精灯后，在加热过程中发现：电流表甲示数______，电流表乙示数______（以上两空均选填“变大”、“变小”或“不变”）。

22. 电动汽车具有节能、环保等特点。用充电桩给汽车的电池充电时，此时汽车的电池相当于电路中的______（选填“电源”或“用电器”），充电过程中是将电能转化为______能。
三、解答题。
23. 为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图。

24. 如图所示，请用笔画线在图中画出使用该滑轮组时最省力的绕法。

25. 如图所示的电路，请在圆圈内填入电表（电压表或电流表）的符号，使开关S闭合时两灯都能发光且两电表均有示数。

26. 小明家有一个容积为4kg的水壶，水壶里装有初温为25℃的水，在1标准大气压下小明用天然气炉具对水进行加热，已知天然气的热值q=8.4×107J/m3，水的比热容c水=4.2×103J/(kg·℃)。求：
（1）烧开4kg水，水需要吸收热量多少？
（2）若天然气炉具的效率是60%，则烧开4kg水需要燃料放出多少热量？
（3）释放这么多热量需要完全燃烧多少m3的天然气？
27. 如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：
（1）电阻R1两端的电压；
（2）通过电阻R1的电流；
（3）通过电阻R2的电流。

28. 在“探究杠杆平衡条件的实验”中：

（1）如图甲所示，实验前，杠杆右端下沉，则应将左端的平衡螺母向______（选填“左” 或“右”）调节；实验过程前，调节平衡螺母使杠杆在水平位置平衡，目的是______；
（2）当弹簧测力计由图乙所示M位置倾斜至如图丙所示N位置时，拉力______；
（3）如图丁所示，杠杆在水平位置平衡，如果在杠杆两侧各增加一个相同的钩码，则杠杆______（选填“左”或“右”）端将下沉；
（4）如图戊所示，实验小组进一步“探究杠杆的机械效率”，实验时，将总重为G的钩码挂在杠杆A处，竖直向上匀速拉动弹簧测力计，钩码上升的高度为h，弹簧测力计的示数为F，不计摩擦，若将钩码移动到B处，仍将其匀速提升h的高度，则弹簧测力计的示数F将______（选填“变大”、“变小”或“不变”，下同），杠杆的机械效率η将______。
29. 为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图所示的实验，实验数据记录如下表。

物质
质量/g
初温/oC
末温/oC
加热时间/min
水
200
20
45
5
煤油
200
20
70
5
（1）取相同质量的水和煤油放入两个相同的容器里，用同样的两个酒精灯对它们加热（如图所示），加热时使用搅拌器，这是为了______；
（2）两种液体吸收热量的多少可通过______（选填“液体升高的温度”或“加热时间”）比较；
（3）在此实验中，如果要使水和煤油的最后温度相同，要给______（选填“水”或“煤油”）加热更长时间，说明______（选填“水”或“煤油”）的吸热能力强；
（4）已知水的比热容是，根据实验数据计算煤油的比热容是______；
（5）冬天，小华想自制一个暖手袋，若只能从水或煤油中选一种液体装入暖手袋中作为供热物质，则应选择______（选填“水”或“煤油”）。
30. 小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关。
猜想二：导体的电阻可能与导体的横截面积有关。
猜想三：导体的电阻可能与导体的材料有关。

实验室提供了如下器材：导线a、b、c粗细相同，a、b、d长度相同，但导线d比b粗。
（1）该实验是通过观察______间接比较导线电阻的大小；这种方法叫______；此实验还运用了_______法；
（2）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的______有关；
（3）选用导线______分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；
（4）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想______（选填“一”、“二”或“三”）的实验验证。
31. 在“探究电流与电阻的关系”实验中，老师提供了两节新干电池、电流表、电压表、开关、滑动变阻器（规格“10Ω 0.5A”），阻值为10Ω、20Ω、25Ω的定值电阻各一个，以及导线若干。

（1）小明将实物连接成如图甲所示电路。经查，其中有一条连线错误，在错误的连线上画“×”并用笔画线代替导线画出正确的连线；______
（2）排除故障后，小明更换不同电阻进行实验，测得数据填入下面表格，第一次实验时，电流表的示数如图乙所示，为______A。当取下10Ω的定值电阻，换接上20Ω的定值电阻时，应调节滑动变阻器的阻值使定值电阻两端电压为_______V不变；
实验序号
1
2
3
电阻R/Ω
10
20
25
电流I/A

0.10
0.08
（3）由表中数据可知，导体两端的电压一定时，通过导体的电流与导体的电阻成______（正比/反比）；
（4）小芳同学选用多个电阻也进行了该实验，并根据实验数据画出了图丙所示定值电阻的I-R图像，其中阴影面积的物理意义是______；
（5）实验中，在接入25Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是______。
A．调高电源电压 B．更换一个最大阻值为12.5Ω的滑动变阻器
C．再串联一个2.5Ω的电阻 D．将电压表改接到滑动变阻器两端
32. 为减少碳排放，我国大力推行电动汽车。汽车上的很多元件都涉及了很多物理知识，比如，控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请回答：

（1）如图汽车变阻器上旋钮滑片的材料应选用___________（选填“导体”或“绝缘体”）；自动挡车下坡时不能长时间踩刹车，否则最终刹车片会由于温度过高变软失去制动作用，这种改变物体内能的方式属于___________；
（2）如图中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大而加快电动机的转速，用笔画线代表导线将旋钮变阻器接入电路M、N处；（ ）
（3）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为___________，转向横杆相当于电路中的___________；
（4）为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光，下列电路图符合要求的是___________。
A. B. C. D.
答案与解析
一、选择题
1. 下列说法中正确的是（　　）
A. 家用台灯正常工作时，电流约为2A
B. 一名普通中学生从一楼走上三楼，做功约为3000J
C. 将一本物理书从地上捡回桌面，克服书本重力所做的功约为0.2J
D. 一名普通中学生正常从一楼走上三楼的功率为3000W
【答案】B
【解析】
【详解】A．家用台灯正常工作时，电流约为0.2A，故A错误；
B．中学生体重约为500N，一层楼的高度在3m左右，中学生以正常速度从教学楼一楼登上三楼，克服重力做的功约为
W＝Gh＝500N×（3-1）×3m＝3000J
故B正确；
C．一本书的重力在2.5N左右，课桌的高度在0.8m左右，将一本掉在地上的物理书捡起放到课桌上所做的功约为
W＝Gh＝2.5N×0.8m＝2J
故C错误；
D．中学生的重力约为500N，一楼走到三楼的高度大约6m，上楼时间约为20s，则此过程中做的功
W＝Gh＝500N×6m＝3000J
登楼的功率

故D错误。
故选B。
2. 如图所示的工具中，在使用时与其它三种不是同一种类型的是（　　）
A. 取碗夹子 B. 核桃夹子
C. 羊角锤 D. 修枝剪刀
【答案】A
【解析】
【详解】取碗夹子使用时，动力臂小于阻力臂，为费力杠杆；而羊角锤、核桃夹子、修枝剪刀使用时动力臂大于阻力臂，为省力杠杆，故在使用时与其它三种不是同一种类型的是取碗夹子，故A符合题意，BCD不符合题意。
故选A。
3. 小明探究杠杆的平衡条件时，通过增减钩码并移动钩码获得3组数据，小华在测量未知电阻时，通过调节滑动变阻器获得了3组数据，这两个实验采用多次实验的目的，下列说法正确的是（　　）
A. 都是为了找出普遍规律 B. 都不是为了找出普遍规律
C. 小华的操作是为了多次测量减小误差 D. 小明的操作是为了多次测量减小误差
【答案】C
【解析】
【详解】探究杠杆的平衡条件时，多次测量是为了排除偶然性得到普遍规律；测量未知电阻时，多次测量是为了取平均值减小误差，故C正确，ABD错误。
故选C。

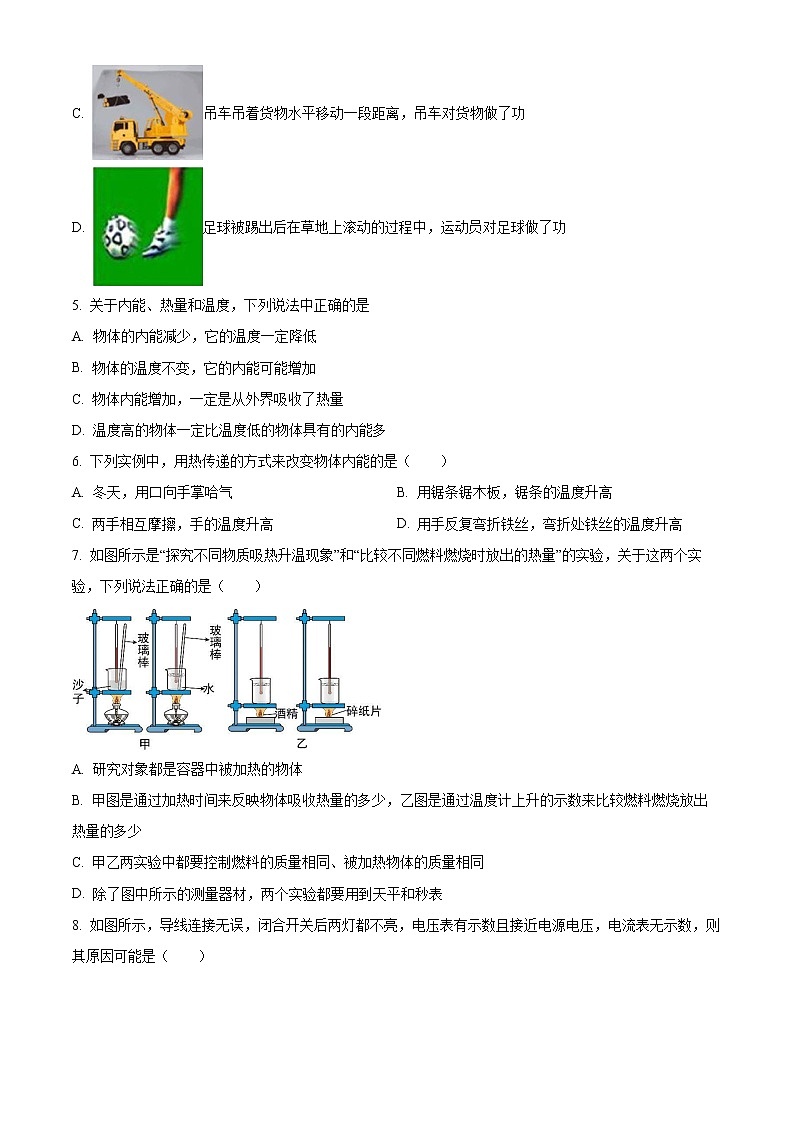

4. 根据如图所示的几个情景，下列说法正确的是（ ）
A. 女孩搬起一个箱子，女孩对箱子做了功
B. 司机费了很大的力也未能推动汽车，但司机对汽车做了功
C. 吊车吊着货物水平移动一段距离，吊车对货物做了功
D. 足球被踢出后在草地上滚动的过程中，运动员对足球做了功
【答案】A
【解析】
【详解】A．女孩搬起一个箱子，女孩给箱子一个向上的力，箱子在力的方向上移动了距离，女孩对箱子做了功，故A正确．
B．司机费了很大的力也未能推动汽车，人对汽车有推力作用，但是汽车没有在力的方向上移动距离，所以人对汽车没有做功，故B错误．
C．吊车对货物施加一个竖直向上的力，吊车吊着货物水平移动一段距离，没有在力的方向上移动距离，所以吊车没对货物做功，故C错误．
D．足球被踢出后在草地上滚动的过程中，运动员对足球没有力的作用，对足球不做功，故D错误．
【点睛】有力作用在物体上，力对物体不一定做功；物体运动了一段距离，可能没有力对物体做功；做功的两个必要因素：作用在物体上的力，物体在力的方向上通过的距离，二者缺一不可．
5. 关于内能、热量和温度，下列说法中正确的是
A. 物体的内能减少，它的温度一定降低
B. 物体的温度不变，它的内能可能增加
C. 物体内能增加，一定是从外界吸收了热量
D. 温度高的物体一定比温度低的物体具有的内能多
【答案】B
【解析】
【详解】A．物体的内能减少，它的温度不一定降低，如晶体凝固时内能减少，温度不变，故A不符合题意；
B．物体的温度不变，它的内能可能增加，如晶体熔化过程，故B符合题意；
C．物体内能增加，不一定是从外界吸收了热量，也可能是对他做功，故C不符合题意；
D．物体的内能无法量度，故D不符合题意．
6. 下列实例中，用热传递的方式来改变物体内能的是（　　）
A. 冬天，用口向手掌哈气 B. 用锯条锯木板，锯条的温度升高
C. 两手相互摩擦，手的温度升高 D. 用手反复弯折铁丝，弯折处铁丝的温度升高
【答案】A
【解析】
【详解】A．冬天，用口向手掌哈气，热量会从口中转移到手上，是通过热传递的方式改变手的内能，故A符合题意；
B．用锯条锯木板，是克服摩擦做功，使锯条的温度升高，故B不符合题意；
C．两手相互摩擦，是克服摩擦做功，使手的温度升高，故C不符合题意；
D．用手反复弯折铁丝，是通过做功使弯折处铁丝的温度升高，故D不符合题意。
故选A。
7. 如图所示是“探究不同物质吸热升温现象”和“比较不同燃料燃烧时放出的热量”的实验，关于这两个实验，下列说法正确的是（　　）

A. 研究对象都是容器中被加热的物体
B. 甲图是通过加热时间来反映物体吸收热量的多少，乙图是通过温度计上升的示数来比较燃料燃烧放出热量的多少
C. 甲乙两实验中都要控制燃料的质量相同、被加热物体的质量相同
D. 除了图中所示的测量器材，两个实验都要用到天平和秒表
【答案】B
【解析】
【详解】A．甲图中研究对象是水和沙子，乙图中研究对象是酒精和碎纸片，故A错误；
B．甲图是比较水和沙子的吸热能力，通过加热时间来反映物体吸收热量的多少；乙图是比较酒精和碎纸片热值的大小，通过温度计上升的示数来比较燃料燃烧放出热量的多少，故B正确；
C．甲图中实验需要燃烧相同的燃料，加热物体的质量相同，乙图中实验燃料的质量相同，让水的质量相同，故C错误；
D．乙图中实验不需要秒表，让燃料燃烧干净，比较水升高的温度，故D错误。
故选B。

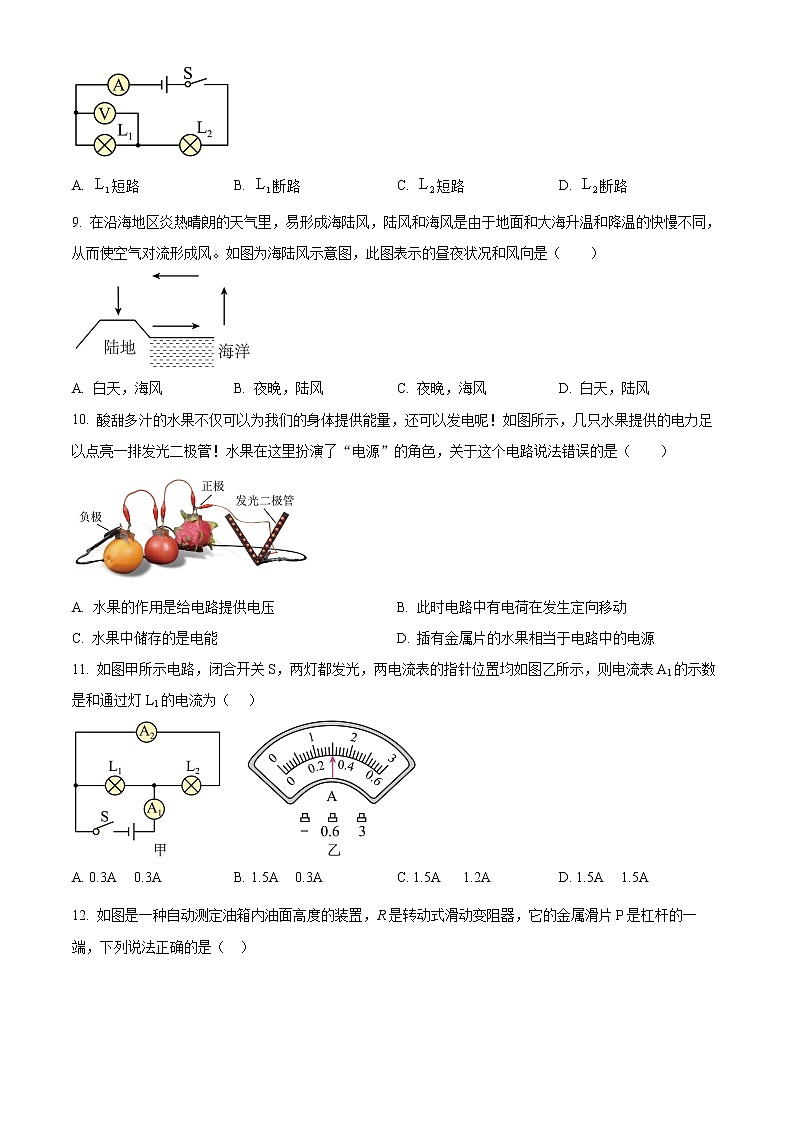

8. 如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（　　）

A. 短路 B. 断路 C. 短路 D. 断路
【答案】B
【解析】
【详解】A．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；
B．若断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；
C．若短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；
D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。
故选B。
9. 在沿海地区炎热晴朗的天气里，易形成海陆风，陆风和海风是由于地面和大海升温和降温的快慢不同，从而使空气对流形成风。如图为海陆风示意图，此图表示的昼夜状况和风向是（　　）

A. 白天，海风 B. 夜晚，陆风 C. 夜晚，海风 D. 白天，陆风
【答案】B
【解析】
【详解】由于地面和海水的比热容不同，海水的比热容大于陆地的比热容，在同样太阳光的照射下，地面和大海升温和降温的快慢不同，从而使空气形成对流，白天，地面比大海升温快，地面热空气密度较小，热空气上升，海面较冷的空气就会来补充，于是冷空气沿海面吹向陆地，形成海风；晚上，地面比大海降温快，地面冷空气密度较大，冷空气下降，海面上空较热的空气就会流过来补充，在靠近地面的冷空气就会沿陆地吹向大海，形成陆风，此图表示的是晚上的陆风，故B符合题意，ACD不符合题意。
故选B。
10. 酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（　　）

A. 水果的作用是给电路提供电压 B. 此时电路中有电荷在发生定向移动
C. 水果中储存的是电能 D. 插有金属片的水果相当于电路中的电源
【答案】C
【解析】
【详解】A．电源是为电路提供电压的装置，水果是该电路的电源，给电路提供电压，故A正确，不符合题意；
B．电荷的定向移动形成电流，二极管发光，说明闭合电路中有电流，则电路中有电荷发生定向移动，故B正确，不符合题意；
C．水果电池储存的是化学能，点亮发光二极管时将化学能转化为电能，故C错误，符合题意；
D．电源是提供电压的装置，插有金属片的水果给电路提供电压，水果相当于电路中的电源，故D正确，不符合题意。
故选C。
11. 如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（ ）

A. 0.3A 0.3A B. 1.5A 0.3A C. 1.5A 1.2A D. 1.5A 1.5A
【答案】C
【解析】
【详解】由电路图可知，开关S闭合时，两灯并联，A1测干路电流，A2测通过L2支路的电流，并联电路中干路电流等于各支路电流之和，所以电流表A1示数大于A2的示数，两电流表的指针位置偏转相同，所以A1使用的是0~3A量程，分度值是0.1A，示数为1.5A，A2使用的是0~0.6A量程，分度值是0.02A ，A2示数为0.3A，通过L2的电流是0.3A，由并联电路电流的规律可知通过L1的电流
I1=I-I2=1.5A-0.3A=1.2A
故C符合题意，ABD不符合题意。
故选C。
12. 如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）

A. 电路中R和R0是并联的
B. 油量表是由电流表改装而成的
C. 油位越高，流过R的电流越大
D. 油位越低，R两端的电压越小
【答案】C
【解析】
【详解】A.由电路图可知，R0与R依次连接即为串联，故A错误；
B.由电路图可知，油量表与变阻器R并联，所以油量表应为电压表改装而成的，故B错误；D.油位越低时，浮标下移，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小；由U=IR可知，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数越大，故D错误；
C.同理可知，油位越高，滑片下移，变阻器接入电路中的电阻越小，电路中的电流越大，即流过R的电流越大，故C正确．
二、填空题。
13. 星期一学校举行升旗仪式，在旗杆顶端装有一个定滑轮，它的作用是可以改变力的______，如图所示分别用拉力F1、F2、F3匀速提升重物，这三个力的大小关系是______。

【答案】 ①. 方向 ②. F1=F2=F3
【解析】
【详解】[1]定滑轮可以改变力的方向，图中可以看到，在旗杆顶端装有一个定滑轮，它的作用是可以改变力的方向。
[2]定滑轮可以改变力的方向，但拉力的大小还是等于重物的重力，如图所示分别用拉力F1、F2、F3匀速提升重物，这三个力都等于重物的重力，所以这三个力大小相等。
14. 请你写出：对人体安全电压______，要得到6V电压要______节新干电池______联。
【答案】 ①. 不高于36V ②. 4 ③. 串
【解析】
【详解】[1]由常见的电压可知，对人体安全的电压为不高于36V。
[2][3]一节新干电池的电压为1.5V，要得到6V电压，由串联电路电压的规律可知需要串联新干电池的节数

15. 斜面也是一种简单机械。工人师傅常利用斜面把重物搬运到汽车上，如图所示，斜面高为1m，长为3m，工人用400N沿斜面方向的力将重为900N的箱子推到车上。在这过程中此斜面的机械效率是______，重物移动过程中受到的摩擦力是______N。

【答案】 ①. 75% ②. 100
【解析】
【详解】[1]工人师傅做的总功
W总=Fs=400N×3m=1200J
工人师傅做的有用功
W有=Gh=900N×1m=900J
斜面的机械效率

[2]克服摩擦做的额外功
W额=W总-W有=1200J-900J=300J
重物移动过程中的摩擦力

16. 随着生活水平的提高，汽车已经进入百姓家庭，它给我们的生活提供了便利，促进了社会的发展。汽车应用了许多物理知识，请你解答：
（1）汽油机是汽车的“心脏”，其中______冲程将机械能转化为内能；
（2）某汽油机的飞轮转速为3000r/min，则该汽油机1s内对外做功______次；
（3）汽车发动机在工作时：发动机的温度会升得很高，通常在发动机外装有水套，汽车发动机用水作为冷却剂的主要原因是______；
（4）汽车在爬坡时，驾驶员的操作总是加大油门同时将变速器换为低档．加大油门是使发动机发挥最大的功率，换为低档是为了减慢车速．那么，在爬坡时减慢车速的目的是______；
（5）当燃料在气缸内燃烧时将______能转化为内能；
（6）内燃机的问世极大改善了人类的交通运输方式，但同时也带来许多环境污染问题，如四冲程内燃机工作时就因______冲程排放的废气对大气造成污染。
【答案】 ①. 压缩 ②. 25 ③. 水的比热容大 ④. 增大牵引力 ⑤. 化学 ⑥. 排气
【解析】
【详解】（1）[1]汽油机的四个冲程为：吸气冲程、压缩冲程、做功冲程、排气冲程；在压缩冲程中是机械能转化为内能。
（2）[2]四冲程汽油机的飞轮转速为3000r/min，则该飞轮每秒钟转50圈，因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以飞轮转50圈，共25个工作循环，对外做功25次。
（3）[3]水的比热容较大，相同质量的水和其它物质相比较，变化相同的温度，水吸收或放出的热量更多，因此汽车发动机用水作为冷却剂。
（4）[4]爬坡时需要发动机有很大的牵引力，而单靠增大功率无法达到必要的牵引力，而由

可知，功率一定时，要想使F增大，只能减小速度。当功率为最大时，速度最小时牵引力最大，故减小速度可以增大发动机的牵引力。
（5）[5]燃料在气缸内燃烧时，消耗化学能，产生内能，将化学能转化为内能。
（6）[6]四冲程内燃机的排气冲程，进气门关闭，排气门打开，活塞向上运动，把废气排出气缸，排放的废气对大气造成污染。
17. 如图所示，要使灯泡L1和L2串联在电路中，应闭合开关______；若闭合开关______，会造成电源短路。

【答案】 ①. S3 ②. S2、S3
【解析】
【详解】[1]假设只闭合开关S3，根据电流的流法可知，灯泡L1和L2串联在电路中，符合题意，假设成立，是闭合开关S3即可。
[2]要造成电源短路，即没有电流流过两灯泡，有一条导线直接接在电源的两端，观察该电路图，闭合开关S2、S3，根据电流的流法，可知，电流流过开关S2、S3后，直接回负极，造成电源短路，符合题意。
18. 如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 __________ V； 若断开开关，电压表示数将 __________ （选填 “变大”“变小”或“不变”）。

【答案】 ①. 1 ②. 变大
【解析】
【详解】[1]由电路图知，当S闭合后，两灯串联，电压表测的是灯两端的电压，故灯两端的电压为1V。
[2]断开开关后，电压表测电源电压，此时示数为3V，故电压表示数将变大。
19. 有一定值电阻，在它两端加6 V电压时，通过的电流为0.5 A，则该电阻的阻值为______Ω；若其两端不加电压时，则通过电阻的电流为______A，其阻值为______Ω。
【答案】 ①. 12 ②. 0 ③. 12
【解析】
【分析】
【详解】[1]由得：导体的电阻

[2]电压是形成电流的原因，若它两端不加电压时，则通过定值电阻的电流为0。
[3]因电阻是导体的一种属性，其大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，所以电阻仍为12Ω。
20. 1791年，意大利人伏打发明了最早的电池——伏打电堆，小明仿造了一个伏打电堆，并用电压表测量其电压，如图所示。此电池的正极是______（选填“锌板”或“银板”），伏打电堆是将______能转化为电能的电池。电池提供的电力点亮了一个发光二极管，发光二极管是由______（选填“导体”、“半导体”、“超导体”）材料制成的。

【答案】 ①. 银板 ②. 化学 ③. 半导体
【解析】
【详解】[1]由图可知，银板接电压表的正接线柱，故银板为电源的正极。
[2]伏打电堆消耗化学能，产生电能，所以是将化学能转化为电能的过程。
[3]发光二极管的特点就是单向导电性，利用的主要材料是半导体。
21. 如图所示的实验装置，闭合两开关。点燃酒精灯前看到的现象是：电流表______（选填：“甲”、“乙”或“甲乙都”）有示数；点燃酒精灯后，在加热过程中发现：电流表甲示数______，电流表乙示数______（以上两空均选填“变大”、“变小”或“不变”）。

【答案】 ①. 乙 ②. 变大 ③. 变小
【解析】
【详解】[1]观察该实物图，闭合两开关，根据电流的流法可知，电流流过电流表乙、右边的开关、灯丝，然后回负极，电流表乙有示数；常温下，玻璃是绝缘体，不容易导电，所以和它串联的电流表甲没有示数；即点燃酒精灯前看到的现象是：电流表乙有示数。
[2][3]点燃两个酒精灯后，酒精灯给玻璃和灯丝加热，玻璃加热后，会变成导体，有电流流过电流表甲，电流表甲示数变大；灯丝加热后，温度升高，电阻变大，流过它的电流变小，电流表乙示数变小。
22. 电动汽车具有节能、环保等特点。用充电桩给汽车的电池充电时，此时汽车的电池相当于电路中的______（选填“电源”或“用电器”），充电过程中是将电能转化为______能。
【答案】 ①. 用电器 ②. 化学
【解析】
【详解】[1][2]充电时电动汽车上的电池相当于电路中的用电器，消耗电能，产生化学能，此过程中将电能转化为化学能。
三、解答题。
23. 为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图。

【答案】
【解析】
【详解】由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F1的示意图，如下图所示：

24. 如图所示，请用笔画线在图中画出使用该滑轮组时最省力的绕法。

【答案】
【解析】
【详解】使用滑轮组时，承担物重的绳子段数越多越省力，图中有一个定滑轮和一个动滑轮，承担物重的绳子段数最多为3，故作图如下：

25. 如图所示的电路，请在圆圈内填入电表（电压表或电流表）的符号，使开关S闭合时两灯都能发光且两电表均有示数。

【答案】
【解析】
【详解】由图可知，下方的电表若为电流表，则左面的灯泡会被短路，所以下面的电表为电压表；上面的电表与左面的灯泡串联在电路中，为电流表，如图所示

26. 小明家有一个容积为4kg的水壶，水壶里装有初温为25℃的水，在1标准大气压下小明用天然气炉具对水进行加热，已知天然气的热值q=8.4×107J/m3，水的比热容c水=4.2×103J/(kg·℃)。求：
（1）烧开4kg水，水需要吸收热量多少？
（2）若天然气炉具的效率是60%，则烧开4kg水需要燃料放出多少热量？
（3）释放这么多热量需要完全燃烧多少m3的天然气？
【答案】（1）1.26×106J；（2）2.1×106J；（3）0.025m3
【解析】
【详解】解：（1）在1标准大气压下水的沸点是100℃，水吸收的热量
Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×4kg×(100℃-25℃)=1.26×106J
（2）天然气完全燃烧放出的热量

（3）完全燃烧天然气的体积

答：（1）烧开4kg水，水需要吸收热量是1.26×106J；
（2）若天然气炉具的效率是60%，则烧开4kg水需要燃料放出2.1×106J的热量；
（3）释放这么多热量需要完全燃烧0.025m3的天然气。
27. 如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：
（1）电阻R1两端的电压；
（2）通过电阻R1的电流；
（3）通过电阻R2的电流。

【答案】（1）4V；（2）0.2A；（3）0.2A
【解析】
【详解】解：（1）由图可知，闭合开关，两电阻串联，电压表测量R2两端的电压。根据串联电路的电压特点可知R1两端的电压
U1=U-U2=12V-8V=4V
（2）通过电阻R1的电流

（3）根据串联电路电流的规律可知通过电阻R2的电流为
I2=I1=0.2A
答：（1）电阻R1两端的电压是4V；
（2）通过电阻R1的电流是0.2A；
（3）通过电阻R2的电流是0.2A。
28. 在“探究杠杆平衡条件的实验”中：

（1）如图甲所示，实验前，杠杆右端下沉，则应将左端的平衡螺母向______（选填“左” 或“右”）调节；实验过程前，调节平衡螺母使杠杆在水平位置平衡，目的是______；
（2）当弹簧测力计由图乙所示M位置倾斜至如图丙所示N位置时，拉力______；
（3）如图丁所示，杠杆在水平位置平衡，如果在杠杆两侧各增加一个相同的钩码，则杠杆______（选填“左”或“右”）端将下沉；
（4）如图戊所示，实验小组进一步“探究杠杆的机械效率”，实验时，将总重为G的钩码挂在杠杆A处，竖直向上匀速拉动弹簧测力计，钩码上升的高度为h，弹簧测力计的示数为F，不计摩擦，若将钩码移动到B处，仍将其匀速提升h的高度，则弹簧测力计的示数F将______（选填“变大”、“变小”或“不变”，下同），杠杆的机械效率η将______。
【答案】 ①. 左 ②. 便于测量力臂 ③. 变大 ④. 右 ⑤. 变大 ⑥. 变大
【解析】
【详解】（1）[1][2]调节杠杆在水平位置平衡，杠杆左端偏高，调节平衡时，应将左端的平衡螺母向左端移动，使杠杆在水平位置平衡，这样方便测量力臂。
（2）[3]当弹簧测力计由图乙所示M位置倾斜至如图丙所示N位置时，F的力臂变短，阻力和阻力臂不变，根据杠杆平衡条件可知拉力变大。
（3）[4]设一个钩码的重力为G，杠杆一个小格代表L，如果在图丁中杠杆两侧各增加一个相同的钩码时，杠杆的左端力与力臂的乘积为
4G×2L=8GL
杠杆的右端力与力臂的乘积为
3G×3L=9GL
杠杆的右端力和力臂的乘积大于左端力和力臂的乘积，所以杠杆右端下沉。
（4）[5]根据图示可知，将钩码移动到B点时，阻力和动力臂都不变，阻力臂增大，由杠杆平衡条件可知，动力将变大，即弹簧测力计的示数变大。
[6]将钩码移至B点，提升相同高度，有用功相同，弹簧测力计竖直移动的距离不同，B点时杠杆上上升的高度小些，做的额外功小些，由

可知杠杆的机械效率变大。
29. 为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图所示的实验，实验数据记录如下表。

物质
质量/g
初温/oC
末温/oC
加热时间/min
水
200
20
45
5
煤油
200
20
70
5
（1）取相同质量的水和煤油放入两个相同的容器里，用同样的两个酒精灯对它们加热（如图所示），加热时使用搅拌器，这是为了______；
（2）两种液体吸收热量的多少可通过______（选填“液体升高的温度”或“加热时间”）比较；
（3）在此实验中，如果要使水和煤油的最后温度相同，要给______（选填“水”或“煤油”）加热更长时间，说明______（选填“水”或“煤油”）的吸热能力强；
（4）已知水的比热容是，根据实验数据计算煤油的比热容是______；
（5）冬天，小华想自制一个暖手袋，若只能从水或煤油中选一种液体装入暖手袋中作为供热物质，则应选择______（选填“水”或“煤油”）。
【答案】 ①. 使被加热的物体均匀受热 ②. 加热时间 ③. 水 ④. 水 ⑤. ⑥. 水
【解析】
【详解】（1）[1]加热时使用搅拌器，目的是为了使被加热的物体，均匀受热。
（2）[2]相同的加热器在相同的时间内放出的热量是相同的，两种液体吸收热量的多少可通过加热时间比较，加热时间越长，液体吸收的热量越多。
（3）[3][4]由表格可知，水和煤油加热相同的时间，吸收相同的热量，水升高的温度较小，如果要使水和煤油的最后温度相同，要给水加热更长的时间，说明水的吸热能力强。
（4）[5]由表格可知，相同的时间内，水和煤油吸收相同的热量，根据可知

即

经整理可知

（5）[6]水的比热容比煤油的大，放出相同的热量，水降低的温度较小，所以暖手袋中的液体选择水。
30. 小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关。
猜想二：导体的电阻可能与导体的横截面积有关。
猜想三：导体的电阻可能与导体的材料有关。

实验室提供了如下器材：导线a、b、c粗细相同，a、b、d长度相同，但导线d比b粗。
（1）该实验是通过观察______间接比较导线电阻的大小；这种方法叫______；此实验还运用了_______法；
（2）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的______有关；
（3）选用导线______分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；
（4）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想______（选填“一”、“二”或“三”）的实验验证。
【答案】 ①. 电流表的示数 ②. 转换法 ③. 控制变量 ④. 长度 ⑤. b、d ⑥. 三
【解析】
【详解】（1）[1][2]在做这个实验时，导线和电流表是串联接在一起的，导线两端电压恒定，那么比较导线电阻的大小，可以比较流过导线的电流大小，即可以通过观察电流表的示数得到电阻的大小；这种方法叫转换法。
[3]探究影响导体的电阻大小因素，需要控制其他因素相同，再探究其中一个因素和电阻大小的关系，这里用到了控制变量法。
（2）[4]选用导线b、c分别接入电路中，观察图中的导线b、c，它们粗细相同，材料相同，都是镍铬合金，长度不同，由此可知，这是为了探究电阻大小跟导体的长度有关。
（3）[5]为了探究电阻大小跟导体的横截面积有关，需要控制长度和材料相同，观察该图，可知，只有b、d合适，长度相同，材料相同，都是镍铬合金，粗细不同，所以选用导线b、d分别接入电路中，可以探究电阻大小跟导体的横截面积有关。
（4）[6]手边只有一根电阻丝，她利用这根电阻丝和上述电路，可以完成猜想一和二的实验，猜想一的实验可以通过铁夹夹住电阻丝的不同部位，从而保证电阻丝接入电路的长度不同，材料和横截面积相同；而猜想二的实验可以通过铁夹夹住电阻丝中间的位置，让电阻丝的一半接入电路，第一次实验做完后，第二次实验开始，可以把电阻丝对折，这时也是电阻丝的一半接入电路，但横截面积是第一次的两倍，两次实验，长度和材料相同，横截面积不同，符合题意；猜想三的实验不可完成，这根电阻丝材料固定，没有第二种材料，所以不能够完成猜想三的实验验证。
31. 在“探究电流与电阻的关系”实验中，老师提供了两节新干电池、电流表、电压表、开关、滑动变阻器（规格“10Ω 0.5A”），阻值为10Ω、20Ω、25Ω的定值电阻各一个，以及导线若干。

（1）小明将实物连接成如图甲所示电路。经查，其中有一条连线错误，在错误的连线上画“×”并用笔画线代替导线画出正确的连线；______
（2）排除故障后，小明更换不同电阻进行实验，测得数据填入下面表格，第一次实验时，电流表的示数如图乙所示，为______A。当取下10Ω的定值电阻，换接上20Ω的定值电阻时，应调节滑动变阻器的阻值使定值电阻两端电压为_______V不变；
实验序号
1
2
3
电阻R/Ω
10
20
25
电流I/A

0.10
0.08
（3）由表中数据可知，导体两端的电压一定时，通过导体的电流与导体的电阻成______（正比/反比）；
（4）小芳同学选用多个电阻也进行了该实验，并根据实验数据画出了图丙所示定值电阻的I-R图像，其中阴影面积的物理意义是______；
（5）实验中，在接入25Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是______。
A．调高电源电压 B．更换一个最大阻值为12.5Ω的滑动变阻器
C．再串联一个2.5Ω的电阻 D．将电压表改接到滑动变阻器两端
【答案】 ①. ②. 0.2 ③. 2 ④. 反比 ⑤. 定值电阻两端的电压 ⑥. BC
【解析】
【详解】（1）[1]原电路中，电压表串联在电路中、定值电阻与变阻器并联，这都是错误的，电压表应与定值电阻并联，定值电阻与变阻器应串联，改正后如下图所示：

（2）[2]由图乙可知，电流表选择0~0.6A量程，分度值为0.02A，示数为0.2A。
[3]定值电阻两端电压为
UV=I1R1=0.2A×10Ω=2V
故当取下10Ω的定值电阻，换接上20Ω的定值电阻时，控制定值电阻两端电压为2V不变。
（3）[4]由表中数据可知，电阻增大为原来的几倍，通过电阻的电流为原来的几分之一，即导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
（4）[5]图中阴影面积为长方形，其面积等于IR，由欧姆定律得U=IR，所以阴影面积表示的物理意义是定值电阻两端的电压，其数值为
UR=IR=0.4A×5Ω=2V
（5）[6]电源由两节干电池组成，电源电压是3V，当接入25Ω电阻且变阻器接入最大阻值时，电源电压为最大，由分压原理得到

电源电压最大值

所以降低电源电压可以完成这次实验，故A不符合题意。
BC．为了能完成这次实验，由分压原理得到


滑动变阻器的最大电阻为R滑大=12.5Ω，更换一个最大阻值为12.5Ω的滑动变阻器，滑动变阻器的最大阻值是10Ω，再串联一个电阻的阻值可以为
12.5Ω-10Ω=2.5Ω
故BC符合题意；
D．将电压表改接到滑动变阻器两端，不能改变电阻的分压作用，无论怎样移动滑片，都不能使电压表示数达到原来的数值，所以不能完成这次实验，故D不符合题意。
故选BC。
32. 为减少碳排放，我国大力推行电动汽车。汽车上的很多元件都涉及了很多物理知识，比如，控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请回答：

（1）如图汽车变阻器上旋钮滑片的材料应选用___________（选填“导体”或“绝缘体”）；自动挡车下坡时不能长时间踩刹车，否则最终刹车片会由于温度过高变软失去制动作用，这种改变物体内能的方式属于___________；
（2）如图中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大而加快电动机的转速，用笔画线代表导线将旋钮变阻器接入电路M、N处；（ ）
（3）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为___________，转向横杆相当于电路中的___________；
（4）为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光，下列电路图符合要求的是___________。
A. B. C. D.
【答案】 ①. 导体 ②. 做功 ③. ④. 并联 ⑤. 开关 ⑥.
【解析】
【详解】（1）[1]变阻器上旋钮滑片属于电路的一部分，有电流流过才能使电路为通路，所以它的材料应选用导体。
[2]踩刹车使刹车片温度变高，这是克服摩擦做功，使刹车片的内能增大，温度升高，这种改变物体内能的方式属于做功。
（2）[3]驾驶员踩下“油门”，电路中变阻器阻值减小，即变阻器接入电路中电阻丝的长度变小，由图可知，则应把O、E两个接线柱接入电路，如图所示

（3）[4]汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但转向灯也可以单独工作，所以它们是并联的。
[5]司机拨动横杆，转向灯才会工作，所以这根杆子起到开关的作用。
（4）[6]A．由图可知，当后备箱关好时，相当于闭合开关，此时电路中灯泡发光，不符合要求，故A不符合题意；
B．由图可知，当后备箱关好时，相当于闭合开关，此时小灯泡被短路，小灯泡不亮，后备箱未关好时，相当于断开开关，此时小灯泡接入电路中，小灯泡发光，符合要求，故B符合题意；
C．由图可知，当后备箱关好时，相当于闭合开关，此时小灯泡和电阻并联在电路中，小灯泡发光，后备箱未关好时，相当于断开开关，此时只有小灯泡接在电路中，小灯泡发光，所以该电路图不管开关断开还是闭合，小灯泡均发光，不符合要求，故C不符合题意；
D．由图可知，当后备箱关好时，相当于闭合开关，此时定值电阻被短路，电路中只有小灯泡，小灯泡发光，后备箱未关好时，相当于断开开关，此时小灯泡和定值电阻串联在电路中，小灯泡发光，所以该电路图不管开关断开还是闭合，小灯泡均发光，不符合要求，故D不符合题意。
故选B。
