第十六章　电压　电阻
第1节　电压

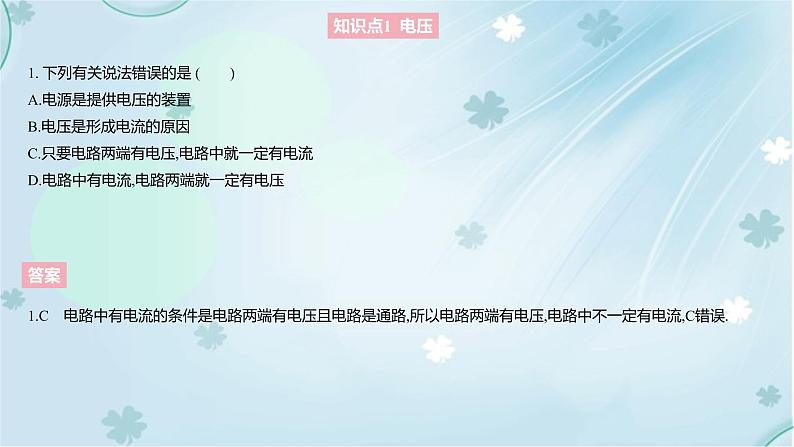

1. 下列有关说法错误的是 (　　)A.电源是提供电压的装置B.电压是形成电流的原因C.只要电路两端有电压,电路中就一定有电流D.电路中有电流,电路两端就一定有电压
知识点1 电压
答案
1.C　电路中有电流的条件是电路两端有电压且电路是通路,所以电路两端有电压,电路中不一定有电流,C错误.

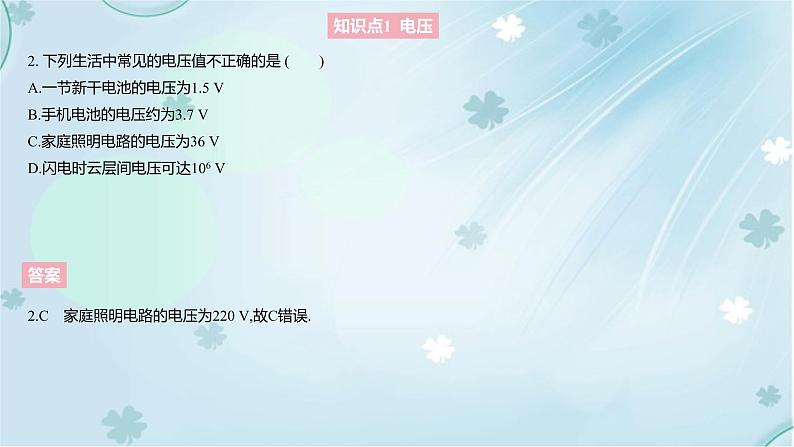

2. 下列生活中常见的电压值不正确的是 (　　)A.一节新干电池的电压为1.5 VB.手机电池的电压约为3.7 VC.家庭照明电路的电压为36 VD.闪电时云层间电压可达106 V
知识点1 电压
答案
2.C　家庭照明电路的电压为220 V,故C错误.

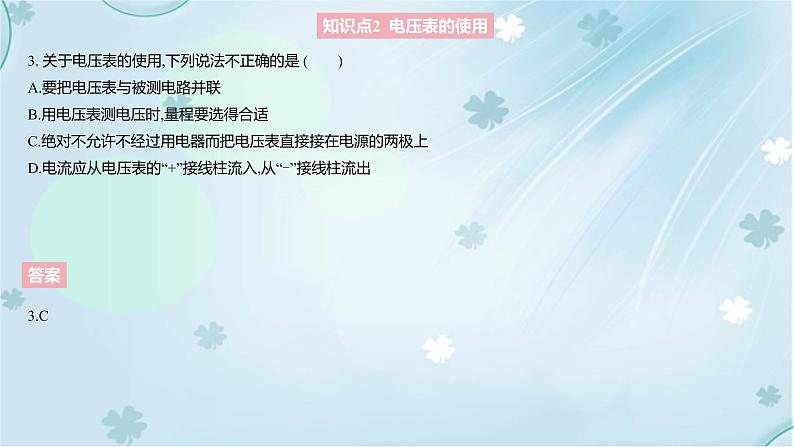

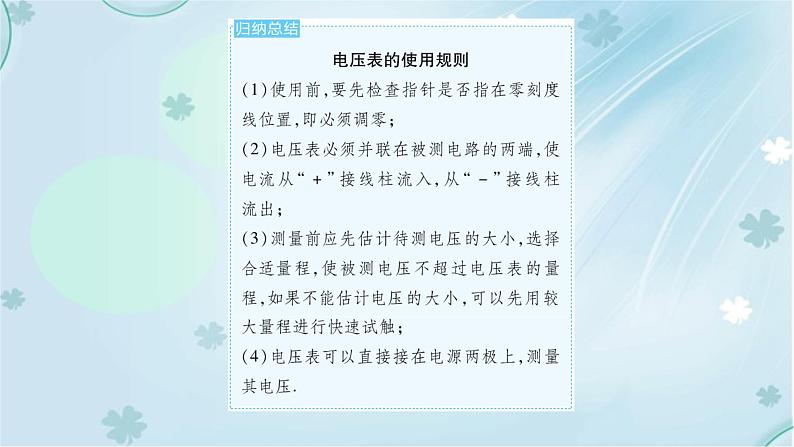

3. 关于电压表的使用,下列说法不正确的是 (　　)A.要把电压表与被测电路并联B.用电压表测电压时,量程要选得合适C.绝对不允许不经过用电器而把电压表直接接在电源的两极上D.电流应从电压表的“+”接线柱流入,从“-”接线柱流出
知识点2 电压表的使用
答案
3.C　

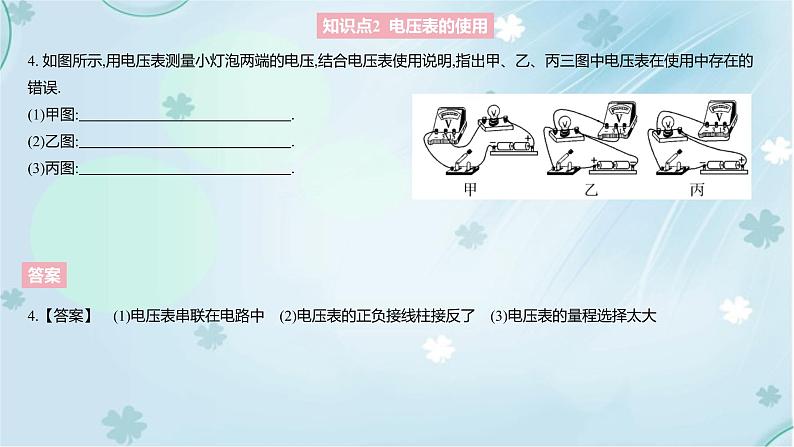

4. 如图所示,用电压表测量小灯泡两端的电压,结合电压表使用说明,指出甲、乙、丙三图中电压表在使用中存在的错误.(1)甲图:　 . (2)乙图:　 . (3)丙图:　 .
知识点2 电压表的使用
答案
4.【答案】　(1)电压表串联在电路中　(2)电压表的正负接线柱接反了　(3)电压表的量程选择太大

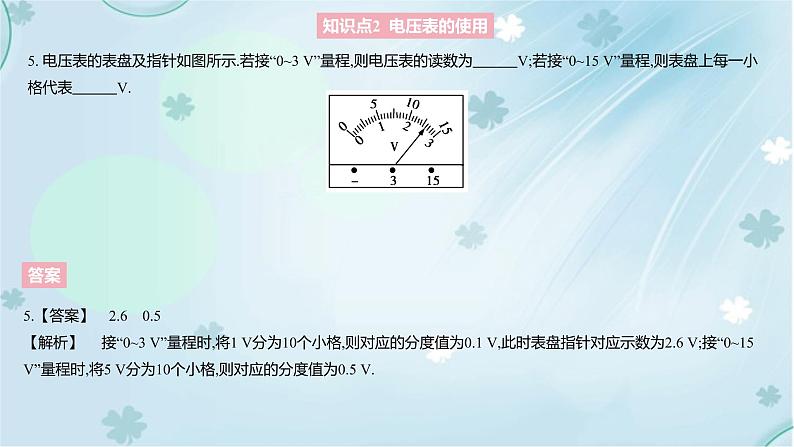

5. 电压表的表盘及指针如图所示.若接“0~3 V”量程,则电压表的读数为　　　V;若接“0~15 V”量程,则表盘上每一小格代表　　　V.
知识点2 电压表的使用
答案
5.【答案】　2.6　0.5【解析】　 接“0~3 V”量程时,将1 V分为10个小格,则对应的分度值为0.1 V,此时表盘指针对应示数为2.6 V;接“0~15 V”量程时,将5 V分为10个小格,则对应的分度值为0.5 V.
6. 如图所示的各电路图中,闭合开关后,电压表能测灯L2两端电压的是 (　　)
知识点2 电压表的使用
答案
6.D　A图中电压表串联在电路中,A错误;B图中电压表并联在灯L1的两端,测的是L1两端的电压,B错误;C图中电压表并联在灯L1的两端,且正、负接线柱接反了,C错误;D图中电压表并联在灯L2的两端,电流从正接线柱流入,从负接线柱流出,D正确.
7. 在如图所示的实物连接中,下列说法正确的是 (　　)A.灯泡L1和L2并联,电流表测的是L1支路的电流B.灯泡L1和L2并联,电压表测量的是电源电压C.灯泡L1和L2串联,电压表测的是L2两端的电压D.灯泡L1和L2串联,电压表测的是L1两端的电压
知识点2 电压表的使用
答案
7.D　在识别电路时电压表可以看成是断路,电流从电源正极流出依次通过电流表、L1、开关和L2回到电源负极,所以L1和L2串联,电流表测电路中的电流,电压表测L1两端电压.故选D.
1. [2022深圳实验学校期中]若将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好,当开关S闭合后,会出现 (　　)A.电流表指针明显偏转B.小灯泡发光C.电压表指针明显偏转D.电池被烧坏
答案
1.C
2. 小明在实验室里连接了如图所示的电路.对此电路的认识,正确的是 (　　)A.小灯泡并联,电压表测电源电压B.小灯泡串联,电压表测L2的电压C.若灯L1短路,则电压表示数为零D.若灯L2短路,则电压表示数为3 V
答案
2.B　两灯泡串联,电压表与L2并联,测量的是L2两端的电压,A错误,B正确;若L1短路,只有L2接入电路中,电压表测量的是L2两端的电压,也是电源电压,C错误;若L2短路,电压表也被短路,电压表的读数是零,D错误.
3. 如图所示,开关S闭合后,灯L1和L2都能发光,①②均为电表(电压表或电流表),则下列说法正确的是 (　　)A.①和②均是电流表B.①是电流表,②是电压表C.①和②均是电压表D.①是电压表,②是电流表
答案
3.B　运用假设法对各选项依次分析,电流表相当于导线,电压表相当于断路.
4. 如图所示,当开关S闭合后,灯泡L1、L2都发光,两个电表都有示数,工作一段时间后,突然灯泡L2熄灭,L1仍然发光,两个电表都无示数,该电路可能出现的故障是 (　　)A.电流表断路 B.L2断路C.电压表短路 D.L2短路
答案
4.A　若电流表断路,L1仍然发光,而灯L2不能发光,电流表和电压表都没有示数,故A符合题意;若L2断路,L2不能发光,电流表没有示数,但是电压表会有示数,显示电源电压,故B不符合题意;若电压表短路,则电源也处于短路状态,灯L1不会发光,故C不符合题意;若L2短路,则整个电源也短路,灯L1不会发光,故D不符合题意.故选A.
5. 灯L1与L2串联,先用电压表测L1两端的电压,如图所示,再测L2两端的电压时,只将电压表接A的一端改接C,这种连接方法　　　　(填“正确”或“不正确”),原因是　　　　　　　　　　　　　　　　　.
答案
5.【答案】　不正确　电压表的正、负接线柱接反了
6. 小伟连接两灯并联电路的情况如图所示.当他“试触”时,发现电压表的指针不动,电流表的指针很快向右偏转,两灯都不发光.小敏指出他在电路连接中有错误.若闭合开关S,可能造成的后果是　　　　　　　　;现在请你只改接图中的一根导线,使电路连接完全正确(在错接的导线上画×,然后画出正确的接线).
答案
6.【答案】　烧坏电源或电流表　如图所示.
7. 科学论证 通过阅读,小明知道了意大利物理学家伏打发明了最早的电池——伏打电池.在老师的帮助下,小明自制了一个如图所示的伏打电池,但是不能确定哪个金属块是正极.请你帮他设计实验并进行判断.(1)写出你选用的实验仪器: 　 . (2)简述操作方法: 　 . (3)写出实验现象和结论: 　 .
答案
7.【答案】　(1)电压表和导线(2)将电压表的正接线柱与接银块的导线相连,再把接锌块的导线与电压表的负接线柱进行试触(3)若电压表指针正向偏转,说明与电压表正接线柱连接的银块是电池的正极;若电压表反向偏转,则锌块是电池的正极
第2节　串、并联电路中电压的规律
1. 某用电器要求电源电压是9 V,如果用干电池作电源,则需要将 (　　)A.6节干电池并联 B.6节干电池串联C.3节干电池并联 D.3节干电池串联
知识点1 串、并联电池组两端电压的规律
答案

2. “探究串联电路的电压关系”的实验电路如图甲所示. (1)为了使探究得出的结论具有普遍意义,L1、L2应该选择　　　　　(填“相同”或“不同”)规格的小灯泡. (2)在连接电路时,开关必须　　　　　.小明根据电路图连接电路,闭合开关前,发现电压表的指针指在零刻度线的左侧,造成这种现象的原因是　　　　　　　　　　　　　. (3)方法改进后,测出AB、BC、AC间的电压记录在下面表格中,小明分析实验数据得出结论:串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是　　 　 ,改进方法　　　 　　　.
知识点2 串联电路的电压规律
(4)【拓展】按照图乙所示的实物图连接电路,闭合开关后观察电压表示数.结论:电压表与用电器串联时,示数近似等于　　　　.
答案
2.【答案】　(1)不同　(2)断开　电压表没有调零　(3)没有多次实验　 应换不同规格的小灯泡多次实验　(4)电源电压
3. [2022银川三中期中]在探究“并联电路的电压规律”实验中,小明使用了两个相同的灯泡. 　　　　　(1)图甲是小明已经完成一部分的实物电路图,请用笔画线代替导线在图中增加一条导线,使得电压表测量L2两端的电压.(2)图乙所示的电路中,将电压表并联在ab两点之间时,闭合开关,电压表的示数如图丙所示,电压表的示数为　　 V. (3)依次将电压表并联到图乙电路中的ab、cd、ef之间,小明发现电压表示数相等.由此他得出结论:并联电路中,各支路两端的电压相等.此结论　　　　(填“科学”或“不科学”),接下来应该进行的操作是　　　　. A.更换不同规格的灯泡,再次实验B.将L1、L2的位置互换,再次实验C.保持电源、灯泡不变,多测量几次电路中三处的电压
知识点3 并联电路的电压规律
3.【答案】　(1)如解析中图所示.　(2)2.8　(3)不科学　A【解析】　(1)测量L2两端电压时,应该让电压表并联在L2两端,如图所示.(2)电压表选择的是0~3 V量程,分度值为0.1 V,故电压表的示数为2.8 V.(3)实验一次就得出结论具有偶然性,不能得出普遍性规律,且两个灯泡的规格相同,不科学;改进的措施是换用不同规格的小灯泡进行多次实验,寻找普遍规律.
答案
1. 在同一个电路中,用电压表测得灯L1两端的电压为6 V,灯L2两端的电压为6 V,则 (　　)A.两灯一定串联B.两灯一定并联C.两灯可能串联也可能并联D.以上说法都不对
答案
1.C　如果两个灯泡串联,并且两个灯泡完全相同,则两灯泡分得的电压相同;如果两灯泡并联,两灯泡两端电压相等.故C正确.
2. 如图所示,闭合开关后,电压表V1的示数是3.8 V,电压表V2的示数是2.2 V,则灯L1和L2两端的电压分别是 (　　)A.3.8 V　2.2 V B.2.2 V　3.8 VC.1.6 V　2.2 V D.2.2 V　1.6 V
答案
2.C　闭合开关后,电路为串联电路,电压表V1测电源电压,为3.8 V,电压表V2测灯L2的电压,为2.2 V;根据串联电路的电压规律可知,灯L1两端的电压为3.8 V-2.2 V=1.6 V.
3. [2021益阳中考]关于如图所示的实物电路,在S1、S2都闭合后,下列说法正确的是 (　　)A.通过L1与L2的电流一定相等 B.通过L1与L2的电流一定不相等 C.L1与L2两端的电压一定相等 D.L1与L2两端的电压之和等于电源电压
答案

4. 每个节日用小彩灯两端电压的最大允许值为3 V,如果要把它们接入家庭电路中使用,为了不将小彩灯烧坏,至少应该把　　　个这样的小彩灯　　　联起来接入家庭电路中.
答案

5. 甲、乙两灯并联在同一电路中,甲灯比乙灯亮,则甲灯两端的电压　　　(填“大于”“等于”或“小于”)乙灯两端的电压,这是因为　　　　　　　　　　　　　　.若甲灯两端允许加的最大电压为6 V,乙灯两端允许加的最大电压为7 V,则电源电压不得超过　　　V.
答案
5.【答案】　等于　并联电路中各支路两端的电压相等　6
6. 如图甲所示,当电路中的开关S 闭合时,电压表V1测的是　　　(填“L1”“ L2”或“电源”)两端的电压,V2测的是　　(填“L1” “ L2” 或“电源”) 两端的电压.若两电压表的指针位置均如图乙所示,则电源电压为　　　　V,灯L1两端的电压为　　　V,灯L2两端的电压为　　　V .
答案
6.【答案】　电源　L2　6　4.8　1.2【解析】　两灯串联,电压表V1测的是电源电压,应是0~15 V的大量程,示数为6 V,电压表V2测的是灯L2两端的电压,应是0~3 V的小量程,示数为1.2 V,因此灯L1两端的电压是6 V-1.2 V=4.8 V.
7. 如图所示,闭合开关后灯L1和灯L2　　　　联.如果电源电压是3 V,闭合开关S后,两灯均发光,电压表的示数是1.4 V,一段时间后,两灯同时熄灭,电压表示数变大,导致这种电路故障的原因可能是　　　　　　　　　.
答案
7.【答案】　串　灯L2断路【解析】　两灯同时熄灭,电压表示数变大,电路故障可能为灯L2断路.
8. 将如图所示的元件按要求连线.要求:三节干电池串联,开关同时控制两个灯,两个灯串联,电压表测L2两端的电压,电流表测电路中的电流(约为0.4 A).
答案
8.【答案】　如图所示.【解析】　根据题意,先将电池串联,再从电源正极开始按照先串联后并联的原则,依次将开关、电流表、灯L2、灯L1连接,回到电源负极,最后将电压表并联在灯L2的两端.
专项　含电表电路的分析
1. 如图所示的电路中,闭合开关后,下列说法正确的是 (　　)A.R1与R2并联B.V1测电源电压C.V2测R1两端的电压D.V3测R2两端的电压
答案
1.D　根据题图可知,闭合开关后,R1与R2串联,V1测R1两端的电压,V2测电源电压,V3测R2两端的电压,故A、B、C错误,D正确.
2. 如图所示的部分电路中,电流表A1、A2所测量的电流分别是 (　　)A.A1测量通过灯L1、L2的电流之和B.A2测量通过灯L3的电流C.A1测量通过灯L3的电流D.A2测量通过灯L1、L2的电流之和
答案
2.D　由题图可知三灯并联,电流表A1测量通过灯L2、L3的电流之和;电流表A2测量通过灯L1、L2的电流之和.
3. 在如图所示的电路中,开关闭合后,下列说法正确的是(　　) A.灯泡L1和L2并联,电流表测的是L1支路的电流B.灯泡L1和L2并联,电压表测的是电源电压C.灯泡L1和L2串联,电压表测的是L2两端的电压D.灯泡L1和L2串联,电压表测的是L1两端的电压
答案
3.C　把电压表从图中直接“擦掉”,可明显看出此电路中L1 、L2串联,电流表测的是串联电路中的电流,把电流表看成导线,电压表并联在L2的两端,测的是L2两端的电压,故C正确.
4. [多选]如图所示,当开关S闭合后,下列说法正确的是 (　　)A.灯L1与灯L2串联,且灯L1被短路B.电压表可测出灯L1两端的电压C.电流表A1测的是灯L1的电流D.电流表A2测的是灯L2的电流
答案
4.BD　开关S闭合后,L1和L2并联,电流表A1测干路电流,A2测L2的电流,电压表可测L1、L2或电源两端的电压.故选项B、D正确.
5. 在如图所示的电路中,闭合开关后,电压表V1、V2、V3的示数分别为U1、U2、U3,电流表A1、A2的示数分别为I1、I2,那么下列关系式正确的是 (　　)A.U2=U1+U3,I1=I2B.U2=U1=U3,I1=I2C.U1+U2=U3,I1I2
答案
5.A　 本题电路较为复杂,做题时可采用“先摘除后复原”的方法来判定电压表在电路中的作用.去掉三个电压表,可以看出L1与L2是串联关系;先复原电压表V1,可以看出它与L2并联,再复原V3,可以看出它与L1并联,再复原V2,可以看出它并联在电源两端.因为串联电路两端的总电压等于各部分电压之和,所以U2=U1+U3,又因为串联电路中电流处处相等,所以I1=I2.故选A.
6. 如图所示,若把开关S1、S2换成电流表A1、A2,则灯　　　　　　亮,它们的连接方式是　　　　;若把开关S1、S2换成电压表V1、V2,则灯　　　　亮,它们的连接方式是　　　　.
答案
6.【答案】　L1、L2、L3　并联　L1、L2、L3　串联【解析】　若把开关S1、S2换成电流表A1、A2,由于电流表相当于导线,则三灯首首相连、尾尾相连接到电源两端,所以L1、L2、L3组成并联电路,且三盏灯均发光;若把开关S1、S2换成电压表V1、V2,由于电压表相当于断路,则电流从电源正极流出后依次流入L1、L2、L3,最后流入负极,所以三盏灯串联,且L1、L2、L3均发光.
7. 新考法·数据读取方式 如图甲所示,当开关S由接1转到接2时,电压表示数变化如图乙所示,则灯泡L2两端的电压是　　　　V,电源电压是　　　　V,若灯L2断路,则电压表的示数为　　　　V.
答案
7.【答案】　4　6　0　【解析】　由题图甲可知,当S接1时,电路为L1的简单电路,电压表测电源的电压,由题图乙可知,电源电压U=6 V.当S接2时,两灯泡串联,电压表测L1两端的电压,电流表测串联电路的电流,由题图乙可知,U1=2 V,则L2两端的电压U2=U-U1=6 V-2 V=4 V.若L2断路,电压表正接线柱与电源正极不相连,则电压表的示数为0.
专项　利用导线、灯泡或电表判断简单电路故障
1. 如图所示电路,当开关S闭合后,L1、L2均能发光,电流表、电压表均有示数.过了一会儿,两灯都不发光,电流表、电压表的示数均为0,发生的故障可能是 (　　)A.L1灯丝断了 B.L1短路C.L2灯丝断了 D.L2短路
答案
1.A　因为两灯都不发光,电流表、电压表的示数均为0,所以一定是发生了断路.故B、D错误.若是L2断路,电压表串联入电路,有示数,接近电源电压.故C错误、A正确.
2. 小明同学在利用如图所示电路进行电学实验时,闭合开关,发现灯L1亮、灯L2不亮,电流表和电压表均有示数,故障原因可能是 (　　)A.灯L1断路 B.灯L1短路C.灯L2断路 D.灯L2短路
答案
2.D　因为两灯串联接入电路,电流表有示数,所以不会是某个灯断路,又因为灯L1亮,电压表测灯L1两端的电压,且示数不为零,表明灯L1没有短路,可能是灯L2短路,故选D.
3. 如图所示的电路中,电源电压不变,闭合开关S后,灯L1和L2均发光,过了一段时间,一盏灯突然熄灭,而电流表和电压表的示数都不变,则发生的故障可能是 (　　)A.L2断路　 B.L1断路C.L2短路　 D.L1短路
答案
3.B　根据电路图可知,两灯泡并联,电流表测L2所在支路的电流,电压表测电源电压.A选项,若L2断路,则电流表无示数,不符合题意;B选项,若L1断路,电压表测电源电压,示数不变,由于并联电路中各支路独立工作、互不影响,因此电流表的示数不变,符合题意;C选项,若L2短路,将造成电源短路,不符合题意;D选项,若L1短路,将造成电源短路,不符合题意.
4. [2022成都高新区期中]某同学利用如图所示电路进行实验,闭合开关后,Ll、L2正常发光,两个电表都有示数.但过了一会儿后,两个电表的示数都变为零,这时电路发生的故障可能是 (　　)A.电压表断路 B.电流表断路C.灯泡L1断路 D.灯泡L2断路
答案
4.B　由题图可知两灯并联,电压表测量电源电压,电流表测量灯L1的电流.A选项,如果是电压表断路,电流表有示数,故A不符合题意;B选项,如果是电流表断路,电压表的两端与电源不相连,没有示数,则电流表和电压表都没有示数,故B符合题意;C选项,如果灯泡L1断路,电流表没有示数,电压表的两端与电源相连,有示数,故C不符合题意;D选项,根据并联电路各个支路互不影响知,如果灯泡L2断路,L1会发光,电流表有示数,电压表与电源两端相连,有示数,故D不符合题意.
5. 在如图所示的电路中,电源电压保持不变,灯泡L1、L2中有一个发生了短路故障,当开关S闭合时,下列现象中不可能出现的是 (　　)A.电压表无示数,灯泡L1不发光 B.电压表有示数,灯泡L2不发光 C.电压表和电流表都没有示数 D.电压表和电流表都有示数
答案
5.C　假设L1短路,闭合开关后,电压表示数为零,电流表有示数,灯泡L2发光、L1不发光;假设L2短路,闭合开关后,电压表示数等于电源电压,电流表有示数,灯泡L1发光、L2不发光.综合分析可知,选C.
6. [多选]如图所示,小敏在做“组成串联电路”的实验,当电路连好后,闭合开关,两灯均不亮,经检查,电路连接无误,老师告诉她是其中一个灯泡坏了,下列方法能够检测出坏灯泡的是 (　　)A.用一根导线分别与两个灯泡并联B.用一个电流表分别串联在图中的a、b、c三点C.用一个电压表分别与两个灯泡并联D.用一个完好的小灯泡分别与两个灯泡并联
答案
6.ACD　闭合开关,两灯均不亮,经检查,电路连接无误,老师告诉她是其中一个灯泡坏了,这说明小灯泡发生了断路.A项中,用一根导线分别与两个灯泡并联,则断路的地方会接通,另一个灯泡会发光,可行;B项中,用一个电流表分别串联在图中的a、b、c三点,电流表相当于导线,串联时对电路无影响,无法测出故障,不可行;C项中,用一个电压表分别与两个灯泡并联,当电压表并联在断路的灯泡两端时,电压表会有示数,能测出故障,可行;D项中,用一个完好的小灯泡分别与两个灯泡并联,当完好的小灯泡和与其串联的灯泡发光,而与其并联的灯泡不发光时,能测出故障,可行.
第3节　电阻
1. 不同导体接在同一个电路中,通过导体的电流大小一般　　　　(填“相同”或“不同”),这是因为导体对电流有　　 作用.
知识点1 电阻
答案
1.【答案】　不同　阻碍
2. 某工人的双手间,在干燥时的电阻约4 000 Ω=　　　kΩ=　　　MΩ.
知识点1 电阻
答案
2.【答案】　4　4×10-3
3. 在“探究导体的电阻跟哪些因素有关”的实验中:a、b、c是镍铬合金丝,d是锰铜合金丝;a、b的长度相同而粗细不同;a、c的粗细相同而长度不同;c、d的长度和粗细都相同.(1)小明的猜想:①导体的电阻可能与导体的材料有关.小亮的猜想:②导体的电阻可能与导体的温度有关.小敏的猜想:③导体的电阻可能与导体的长度有关.根据你掌握的电学知识,你认为:④导体的电阻可能还与　　　　　　　有关. (2)如图是三位同学为上述探究活动准备的实验器材,他们已经完成了部分实物的连接.若电阻受温度的影响可以忽略,要探究猜想①,应该控制　　　　　　　　　　不变;要探究猜想③,应该选用导线　 　　和导线　　　　(填导线的代号字母)进行对比实验.
知识点2 探究影响电阻大小的因素
(3)该实验是通过观察电流表的示数来间接比较导线电阻的大小,这种研究问题的方法是　　　　法. (4)结论:大量实验表明,导体的电阻是导体本身的一种性质,它的大小主要决定于导体的　　　　、　　　　、　　　　和温度,与导体两端的电压和通过导体的电流大小无关.
答案
3.【答案】　(1)导体的横截面积　(2)导体的长度和横截面积　a　c　(3)转换 　(4)材料　长度　横截面积
4. 关于影响导体电阻大小的因素,下列说法正确的是 (　　)A.导体电阻大小取决于通过它电流的大小,通过电流越小的导体电阻越大B.导体电阻大小取决于加在它两端电压的大小,电压越大的导体电阻越大C.用相同材料制成的粗细相同的导线,长度越长,电阻越大D.铜导线的电阻一定比铁导线的电阻小
知识点3 电阻大小的影响因素
答案
4.C　电阻是导体自身的一种特性,与是否有电流通过及通过电流的大小无关,与加在导体两端的电压无关,故A、B均错误;相同材料制成的粗细相同的导线,长导线的电阻较大,故C正确;铜导线和铁导线,在导线的长度和横截面积未知的条件下,无法判断其电阻大小,故D错误.
5. 如图是四根高压输电线上的一个装置,利用这个装置将四根导线并联起来,相当于增大了导线的　　　　　　,从而减小了导线的　　　,以达到减少输电线上电能损失的目的.
知识点3 电阻大小的影响因素
答案
5.【答案】　横截面积　电阻
6. [2022宜宾龙文学校月考]一款5G手机的折叠屏由柔性发光二极管制成,其中制成发光二极管的材料是 (　　)A.导体 B.半导体C.超导体 D.绝缘体
知识点4 半导体和超导体
答案
6.B　制作发光二极管的材料是半导体.
7. [2021湖州中考]2020年10月15日,《自然》杂志报道了一种可以在15 ℃下实现超导的新材料,向创造没有电阻的高效电力系统迈出了重要一步.超导材料可以应用在 (　　)A.电热毯 B.电动汽车动力系统 C.电热水壶 D.充电暖手宝
知识点4 半导体和超导体
答案
7.B　在一定条件下,超导体的电阻为零,电流流过超导体时,不会产生热量,电热毯、电热水壶、充电暖手宝都是利用电流的热效应工作的,故不可以用超导材料来制作,A、C、D不符合题意;电动汽车动力系统工作时主要将电能转化为机械能,若用超导体制作汽车动力系统的线圈,可大大减少能量损耗,故B符合题意.
1. [多选]如图为常温下一些物质的导电性能,从左到右导电性能越来越强,绝缘性能越来越弱.结合影响电阻大小的其他因素,下列说法正确的是 (　　)A.常温下粗铁丝的电阻比细铜丝的电阻大B.当导体中没有电流通过时,导体的电阻为零C.常温下横截面积相同的铁丝,长的比短的电阻大D.玻璃是良好的绝缘材料,但在一定条件下也可以导电
答案
1.CD　粗铁丝和细铜丝的长度关系不确定,它们的电阻大小无法比较,故A错误;导体的电阻是导体自身的一种特性,与导体中有无电流无关,故B错误;常温下,横截面积相同的铁丝,因为材料和横截面积都相同,所以长的比短的电阻大,故C正确;导体和绝缘体没有绝对的界限,导体和绝缘体在一定条件下是可以相互转换的,玻璃虽然是良好的绝缘材料,但在一定条件下也可以导电,故D正确.
2. [2022青岛黄岛期中,多选]某市技术监督部门曾对市场上的电线产品进行抽查,发现有一个品牌的铜芯电线不符合规格:①用镀铜的铝芯冒充铜芯;②电线直径明显比说明书上标定的直径小.这种电线不符合规格的原因是 (　　)A.电线的长度偏长引起电阻偏大B.电线的横截面积偏小引起电阻偏大C.电线的材料不同引起电阻偏大D.电线的温度偏离引起电阻偏大
答案
2.BC　铝的电阻率比铜的大,用镀铜的铝芯冒充铜芯,增大了电阻,电线直径比说明书上标定的直径小,也增大了电阻,故B、C均正确.
3. 晓军在家里找到两根材质和长度相同,但粗细不同的导线,并将它们带到实验室进行实验.若将较细的导线接入电路中后,与该导线串联的电流表的示数为0.1 A,则在其他条件不变的情况下,晓军想要使电流表指针的偏转幅度变大,他不可以进行的操作是(　　)A.把导线截断,并将其中的一段连入原电路B.用较粗的导线代替较细的导线,连入原电路C.在不损坏电流表的情况下,将电流表的量程换为较小的量程D.将两根导线串联后连入原电路
答案
3.D　根据题意可知,使连入电路的电阻变小,即可达到想要的结果.A项把导线截断,并将其中的一段连入原电路,由于导线变短,所以电阻变小;B项用较粗的导线代替较细的导线,电阻变小;C项在不损坏电流表的情况下,将电流表的量程换为较小的量程,电流表指针的偏转幅度变大;D项将两根导线串联后,连入电路中的电阻变大.故选D.
4. 小刚由“金属导体的电阻一般随导体温度的升高而增大”联想到:铅笔芯也是导体,铅笔芯的电阻与它的温度之间是否也存在这种关系呢?于是,小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验.(1)实验思路:保持铅笔芯两端的电压不变,给铅笔芯加热,测出不同　　　　时通过铅笔芯的电流,根据电流的变化情况,得出铅笔芯电阻大小与其温度变化的关系.其依据是电压一定时,电阻越小,电流　　　　. (2)小刚设计了如图所示的电路.(3)主要实验过程:①先将H型铅笔芯接入电路,闭合开关,测量并记录通过它的电流;②用酒精灯给铅笔芯加热,使铅笔芯的温度逐渐　　　　,每隔10 s测量并记录通过它的电流;  ③再分别将HB型、2B型铅笔芯接入电路,重复以上实验过程.
(4)下表是小刚他们记录的实验数据. 分析表中数据可以初步得出:铅笔芯的电阻随温度的升高而　　　　　　　　. (5)你认为小刚他们的实验存在什么不足,写出其中一条:　 .
答案
4.【答案】　(1)温度　越大　(3)②升高　(4)减小　(5)不能直接测量铅笔芯的温度(或用酒精灯加热不能保证铅笔芯受热均匀或电路中没有接保护电阻等,要求答出一条,答案合理即可)【解析】　(4)通过表格中的数据可知,加热时间越长,温度越高的情况下,通过铅笔芯的电流越大,故铅笔芯的电阻变小.
第4节　变阻器
1. 滑动变阻器接入电路的电阻能改变,是由于可以改变接入电路中 (　　)A.电阻线的长度 B.电阻线的横截面积C.电阻线的材料 D.电阻线的密度
知识点1 滑动变阻器
答案
1.A　滑动变阻器接入电路的电阻能改变,是由于可以改变接入电路中电阻线的长度,故选A.
2. 如图所示,若此滑动变阻器铭牌标有“20 Ω　1 A”字样,表示这个滑动变阻器电阻变化范围是　　　Ω,允许通过的最大电流是　　　　A.滑片P移至中点时接入的阻值RBP=　　　　Ω.
知识点1 滑动变阻器
答案
2.【答案】　0~20　1　10
3. (1)滑动变阻器应　　　　(填“串联”或“并联”)在电路中. (2)滑动变阻器的接线柱应　　　　(填“一上一下”“同时接上”或“同时接下”)连在电路中. (3)滑动变阻器在电路中的作用:a.　 ; b.　 .
知识点2 滑动变阻器的使用
答案
3.【答案】　(1)串联　(2)一上一下　(3)a.保护电路　b.改变电路中的电流大小
4. 如图所示,有关滑动变阻器的使用,说法正确的是 (　　)A.接线柱C、D端接入电路为定值电阻B.接线柱A、B端接入电路为一根导线C.C、B端接入电路,电流方向为C➝P➝BD.A、C端接入电路,向D端移动滑片P,电阻增大
知识点2 滑动变阻器的使用
答案
4.D　接线柱C、D端接入电路时,CD相当于一段导线,故A错误.接线柱A、B端接入电路,此时接入电路的电阻是最大的,移动滑片,阻值不变,相当于定值电阻,故B错误.电流方向是根据电源的正负极来判定,不是根据滑动变阻器的接法判定的,故C错误.A、C端接入电路,向D端移动滑片P,滑动变阻器接入电路中的电阻丝长度变长,电阻增大,故D正确.
5. 下列不需要变阻器的是 (　　)A.调温电熨斗 　　 B.无极调光台灯C.收音机的音量调节旋钮 　　D.家用白炽灯
知识点2 滑动变阻器的使用
答案
5.D　A、B、C选项中温度的调节、光亮度的调节以及声音的调节均是通过变阻器来实现的,只有D选项家用白炽灯的工作与变阻器无关,故选D.
6. 闭合开关后,如图甲所示的电路中,滑动变阻器连入电路中的电阻丝是　　　　段;如图乙所示的电路中,滑动变阻器连入电路中的电阻丝是　　　　段.(均填“aP”“Pb”或“ab”)
知识点2 滑动变阻器的使用
答案
6.【答案】　aP　ab【解析】　由题图甲可知,滑动变阻器接入电路中的是aP部分,Pb部分被电流表短路;由题图乙可知,电压表并联在了Pb部分,测量的是Pb部分的电压,由于电压表相当于断路,故ab部分全部接入电路中.
7. 根据如图所示的电路图,用笔画线代替导线,将如图所示的实物图连接起来(要求:导线不能交叉).
知识点2 滑动变阻器的使用
答案
7.【答案】　如图所示.【解析】　实物连接时要注意电流表要串联在电路中测干路电流,电流要从“正”接线柱流入,“负”接线柱流出,滑动变阻器要“一上一下”连接.
8. 如图所示,电阻箱的阻值范围是　　　　Ω,此时接入电路中的电阻为　　　Ω.
知识点3 电阻箱和电位器
答案
8.【答案】　0~9 999　2 053【解析】　 当各位置对应的数是0时,阻值最小,当各位置对应的数是9时,阻值最大,即最大阻值为9 999 Ω,它的阻值范围是0~9 999 Ω.此时接入电路的阻值为2×1 000 Ω+0×100 Ω+5×10 Ω+3×1 Ω=2 053 Ω.
9. 教材P70图16.4-5改编 早教机等用电器中,有一种叫电位器的变阻器,电位器的外形及其内部构造如图所示.A、B、C三个焊接点相当于变阻器的三个接线柱.以下关于电位器使用的论述正确的是(　　)A.只把A和C接入电路时,无法改变通过电位器的电流B.只把A和B接入电路时,无法改变通过电位器的电流C.将A、B接入电路同一点,C接电路的另一点时,不可以改变通过电位器的电流D.将B、C接入电路,当顺时针旋动滑片时,电位器接入电路的电阻变大
知识点3 电阻箱和电位器
答案
9.A　只把A和C接入电路时,电位器相当于定值电阻,不论如何旋动滑片,电位器接入电路中的电阻始终不变,故此时无法改变通过电位器的电流,A正确;只把A和B接入电路时,电位器的左半段电阻接入电路,此时旋动滑片,电位器接入电路的电阻改变,故可以改变通过电位器的电流,B错误;将A、B接入电路同一点,C接电路另一点时,电位器左半段电阻被短路,只有右半段电阻接入电路,此时旋动滑片,电位器接入电路中的电阻改变,故可以改变通过电位器的电流,C错误;将B、C接入电路时,电位器的右半段电阻接入电路,此时顺时针旋动滑片,电位器接入电路的电阻变小,故D错误.
1. 如图所示是灯泡和滑动变阻器所组成的电路,下列选项中的各图与该图连接相同的是 (　　)
答案
1.D　由题图可知,灯泡和滑动变阻器串联在电路中,滑动变阻器接入左半段电阻丝且电流先经过滑片,再流过左半段电阻丝.A项滑动变阻器有三个接线柱接入电路,电流先流经电阻丝,再流过滑片P;B、C项滑动变阻器接入了右半段电阻丝;D项滑动变阻器接入了左半段电阻丝,且电流先经过滑片,再流过左半段电阻丝.故选D.
2. 如图所示的电路中,开关S闭合后,若滑动变阻器的滑片移到最下端,可能出现的现象是 (　　)A.烧坏灯泡和电流表B.烧坏灯泡和电源C.烧坏电流表和电压表D.烧坏电流表和电源
答案
2.D　当滑动变阻器的滑片移至最下端时,电源两极不经用电器直接连通,造成电源短路,可能烧坏电流表和电源.
3. [2020湖北恩施中考]在如图所示的实验电路中,闭合开关,移动滑动变阻器的滑片,发现电压表有示数但无明显变化,电流表有示数并且有变化,小灯泡不亮.则故障原因可能是 (　　)A.小灯泡断路 B.小灯泡短路C.变阻器短路 D.变阻器断路
答案
3.B　由题图可知,该电路为串联电路,滑动变阻器与小灯泡串联在电路中,电流表测量电路中的电流,电压表测量滑动变阻器两端的电压.移动滑动变阻器的滑片,电流表有示数并且有变化,说明电路是通路,滑动变阻器能改变电路,则滑动变阻器无故障;小灯泡不发光,且电压表示数几乎无变化,说明小灯泡短路,电压表测量滑动变阻器两端电压同时也测电源电压,故B正确.
4. 新情境 为了减少碳排放,国家大力推广电动汽车.某电动汽车的速度由流经电动机的电流大小控制,当驾驶员向下踩“油门”踏板时,改变接入电路的变阻器阻值,车速变大.下列是该电动汽车的模拟电路,其中符合要求的是 (　　)
答案
4.A　由题意可知,当流经电动机的电流变大时,电动汽车的速度变大.A图电路中,向下踩“油门”踏板时,电路的电阻变小,电流变大,车速变大,符合题意;B图电路中,向下踩“油门”踏板时,电路的电阻变大,电流变小,车速变小,不符合题意;C、D图电路中,向下踩“油门”踏板时,不能改变流经电动机的电流,不能改变汽车的车速,不符合题意.
5. 某班同学做“用滑动变阻器改变电流”的实验,电路如图所示.(1)连接实物电路时,开关应当　　　　,滑片P应移至最　　　　(填“左”或“右”)端. (2)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是因为　　　　　　;乙同学发现无论怎样移动滑片P,灯一直很亮,这可能是因为　　　　;丙同学缓慢移动滑片P时,看到灯忽然亮又忽然不亮,这可能是因为　　　　.
答案
5.【答案】　(1)断开　右　(2)导线接在电阻线两端的接线柱上　导线接在金属杆两端的接线柱上　滑片处接触不良
6. 教材P71T4变式 如图甲所示是小明同学设计的一种测定油箱内油面高度的实验装置.R1为10 Ω定值电阻,R2是规格为“20 Ω　1 A”的滑动变阻器,油量表是由量程为0~0.6 A的电流表改装而成的,电源电压固定不变.(1)图甲实验装置的工作原理是油箱内油面上升,金属滑片　　　　(填“向上”或“向下”)端移动,油量表示数会　　　(填“变大”“变小”或“不变”); (2)如图乙所示是同班同学小华利用同样器材设计的测定油箱内油面高度的实验装置.你认为设计更合理的是　　　同学,其原因是　　　　　.
答案
6.【答案】　(1)向下　变小　(2)小华　油面上升,油量表的示数变大【解析】　(1)题图甲实验装置中,油面上升时,油箱中的球向上运动,由于杠杆的作用,金属滑片向下运动,滑动变阻器连入电路的电阻变大,电路中的油量表的示数变小;(2)小华同学的设计更合理,因为在该同学设计的电路中,当油量增加时,滑动变阻器连入电路的电阻减小,油量表的示数变大,与习惯相符合.
专项　复杂电路的连接和简化
1. 请用笔画线代替导线,根据电路图把实物图连接补充完整(要求:导线不能交叉).
类型1　根据电路图连接实物图
答案
1.【答案】　如图所示.【解析】　由电路图可知,灯泡L1与滑动变阻器R串联后再与灯泡L2并联,电流表测L2支路的电流,电压表测电源两端的电压,开关S位于干路.由实物图可知,电源是由三节蓄电池串联组成的,故电源电压为6 V,则电压表的量程选0~15 V.由电路图可知,滑片右移时接入电路中的电阻变小,则滑动变阻器的右下方接线柱必须接入电路中.从电源的正极出发依次连接开关S、灯泡L2、电流表,回到电源的负极,然后把L1和滑动变阻器R串联后并联在灯泡L2和电流表的支路两端,电压表并联在灯泡L1和滑动变阻器R的支路两端.
2. 按照如图所示的实物图,在方框内画出对应的电路图.
答案
2.【答案】　如图所示.【解析】　由题图知,电流从电源的正极出发,依次流过开关S、灯泡L1、L2、电流表,最后回到负极,电压表与灯泡L1并联.
类型2　根据实物图画电路图
3. 按要求连接实物图,并画出电路图.要求:灯L1、L2串联,电压表V1测灯L1两端的电压,电压表V2测灯L1、L2两端的总电压,滑动变阻器控制通过灯L1和L2的电流,滑动变阻器滑片向右移动时,灯泡都变亮.
答案
3.【答案】　如图所示.【解析】　由题知,两灯串联,电压表V1应与灯L1并联,电压表V2并联在灯L1和L2两端;滑动变阻器串联接入电路中,滑片向右移灯泡变亮,说明电流变大,变阻器连入电路中的阻值变小,应将下方B接线柱接入电路中;电源电压为3 V,两个电压表均用小量程.
类型3　根据题目要求连接电路
4. 画出以下两种情况下的等效电路图:(1)只闭合开关S1;(2)开关S1、S2、S3都闭合.
答案
4.【答案】　(1)如图甲所示.　(2)如图乙所示.
类型4　画等效电路图
5. 画出以下两种情况下的等效电路图:(1)只闭合开关S、S1;(2)只闭合开关S、S2.
答案
5.【答案】　(1)如图甲所示.　(2)如图乙所示.
类型4　画等效电路图
易错疑难集训
1. 下列关于电压和电流的说法,正确的是 (　　)　　　　　　　　　　　　　　　　A.电路中只要接有电源,就一定能形成电流B.只要有导线,电路中就一定会有电流C.电路两端没有电压,电路中也会有电流D.电路中有电流,电路两端就一定有电压
答案
1.D　电路中接有电源,若电路断开就不会形成电流,A错误;电压是形成电流的原因,只要电路两端无电压就不会形成电流,有电流说明必定有电压,B、C错误,D正确.
易错点1 电压和电流的关系
2. 关于导体的电阻,下列说法正确的是 (　　)A.导体中有电流时,导体才有电阻B.导体中的电流为零时,导体没有电阻C.通过导体的电流越小,表明导体对电流的阻碍作用越大D.导体的电阻越大,导体对电流的阻碍作用越大
答案
2.D　本题易错之处是误认为导体中无电流时,其电阻为零.电阻是导体本身的一种特性,只要导体的材料、长度、横截面积、温度不变,其阻值就不变,跟导体中的电流大小以及导体两端的电压大小无关.导体的电阻越大,表明导体对电流的阻碍作用越大.故选D.
易错点2 电阻的概念
1. 如图所示,甲、乙、丙分别是电压表或电流表,下列表述中错误的是 (　　) A.甲、乙决不允许同时为电流表B.要使L1、L2串联,则甲、丙应为电压表,乙为电流表C.要使L1、L2并联,则甲、乙应为电压表,丙为电流表D.要使L1、L2并联,则乙为电压表,甲、丙为电流表
答案
1.C　若甲、乙为电压表,丙为电流表,则电路为只有L1的简单电路,故C错误.
疑难点1 由连接方式判断电表
2. 如图所示,已知两只灯泡L1和L2串联,则关于①、②和③三个电表(电流表或电压表)的判断正确的是(　　)A.①是电流表,②和③是电压表B.①和③是电压表,②是电流表C.①和②是电流表,③是电压表D.三个都是电流表
答案
2.B　审题指导
疑难点1 由连接方式判断电表
3. 在如图所示的电路中,根据标出的电流方向,将电源、电流表、电压表三个元件中的两个的符号正确地填进电路空缺处,要求:灯泡并联且均发光.
答案
3.【答案】　如图所示.【解析】　根据电流方向,又因为要求两灯并联,且都能发光,所以中间是电源,且正极朝下;上边空缺元件与L2串联,所以是电流表.
疑难点1 由连接方式判断电表
4. [2022绵阳中学月考]如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为可以达到目的的方案是 (　　)
答案
4.C　A项灯泡被导线短路,灯泡不亮,不符合题意.B项滑动变阻器下半段接入电路,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能调节灯泡的亮度,不符合题意.C项滑动变阻器上半段和灯泡是串联的,下半段被短路,移动滑动变阻器的滑片,改变接入电路中的电阻,改变电路中的电流,从而改变灯泡的亮度,符合题意.D项灯泡和滑动变阻器都被导线短路,灯泡不能发光,不符合题意.故选C.
疑难点2 滑动变阻器的特殊接法
实验　探究串、并联电路的电流规律
1. 某实验小组做“探究并联电路的电流规律”实验时,设计了如图甲所示的电路,然后把一个电流表分别接入电路中A、B、C三处测量电流,并记录数据.　　　【基础设问】(1)实验中,应选择规格　　　　(填“相同”或“不相同”)的小灯泡. (2)小张要测量干路电流,他应将电流表串联在图甲中的　　　(填“A”“B”或“C”)处;接入电流表后闭合开关,他看到两个小灯泡都发光,但电流表出现如图乙所示的现象,原因是　　　　　　　　　　,小张应该断开开关,　　　　　　,重新进行实验. (3)小明想要测量通过L2的电流,请你帮他在图丙中将实物电路连接完整.
(4)小兰按图甲连好实物电路后,闭合开关,发现电流表指针向“0”刻度线的左侧偏转,则连接过程中存在的错误是 　.小兰正确连接电路后,完成了实验,记录的数据如表1所示. ①根据表格第1、2、3三组数据可以得出结论: 　 . ②对于测量数据的相关分析,下列说法正确的是　　　 . A.第1次数据没有测量误差B.分析多组数据是为了减小误差C.第4组数据的偏差可能是电流表未调零引起的
【能力设问】(5)小丽利用图丙中的实验器材,添加了一个开关,又设计了一个电路,可以不更换电流表的位置通过开关的开闭直接测出对应于图甲中A、B、C三处的电流,请在虚线框中画出电路图. (6)如图戊所示的电路中电源电压不变,闭合开关S后,请你利用小兰得出的结论,判断下列说法正确的有　　　　.(填字母序号) A.A1有示数,A2没有示数B.再闭合开关S1,A1示数大于A2示数C.再闭合开关S1,A1示数变大,A2示数不变D.再闭合开关S1,A1示数变大,A2示数变小
(7)另一实验小组的小飞在做“探究串联电路的电流规律”的实验,电路图如图己所示.①当开关闭合后,他发现两灯都不亮,为了找到故障原因,他用一根导线来检查.当导线与A、B两点连接时,小灯泡L1不亮、L2亮;当导线与B、C两点连接时,两灯都不亮.由此推测故障可能是　　　　　　　. ②排除故障后,小飞将开关闭合,电流表A2的示数如图庚所示,读数为　　　　A.在读A1示数时该同学发现电流表A1的指针偏转角度比电流表A2的小,原因是　　　　　　　　　　　　　.
(8)小金连接完电路,闭合开关后两灯都亮(电路中只有两个灯泡),但导线较乱,一时无法确定电路是串联还是并联,请你帮帮他,判断以下两种方法是否可行?请你在表2的空格中填写“可行”或“不可行”.
1.【答案】　(1)不相同　(2)C　电流表所选量程太大　换接电流表的小量程　(3)如图1所示.　(4)电流表正、负接线柱接反了　①并联电路的干路电流等于各支路电流之和　②C　(5)如图2所示.　(6)AB　(7)①A、B两点间存在断路　②0.3　两个电流表所选量程不一样(答案合理即可)　(8)可行　不可行
答案
【解析】　(6)开关S闭合,S1断开,此时只有L1所在电路为通路,电流表A1测量通过L1的电流,则A1有示数,A2没有示数,A正确;再闭合开关S1,L1和L2并联,A1测量干路电流,A2测量通过L2的电流,因此A1示数变大,A2示数也变大,且A1示数大于A2示数,故B正确,C、D错误.(7)①当导线与A、B两点连接时,小灯泡L1不亮、L2亮,说明除A、B两点间的电路外,其余电路为通路,故障发生在A、B两点间;当导线与B、C两点连接时,两灯都不亮,则A、B两点间存在断路.(8)串联电路中一个灯泡断路,另一个灯泡也不亮,并联电路中一个灯泡断路,另一个灯泡依然发光,则第一种方法可行;当把一根导线断开,两灯都不亮,有可能断开的是串联电路中的导线,也有可能断开的导线是并联电路中干路上的导线,因此第二种方法不可行.
实验　探究串、并联电路的电压规律
1. 小刚和小丽用如图甲所示的电路探究串联电路的电压关系.【基础设问】(1)连接电路前,小刚发现电压表指针如图乙所示,接下来他要对电压表进行的操作是　　　　　　. (2)连接电路时,开关应该　　　　　. (3)根据图甲,请用笔画线代替导线,连接图丙中的实物图.(4)小刚根据图甲连接好电路,闭合开关后,发现电压表示数为零,若只有L1或L2中的一处发生故障,则故障可能是　　. (5)排除故障后,小刚用电压表测量L1两端的电压时,直接选用0~3 V的量程,小丽说这样不行,规范的操作方法是先用　　　　　的量程进行试触,如果试触结果不超过3 V,再改用小量程测量.
(6)小刚通过多次更换小灯泡测出的几组数据如下表所示.①分析第1、2、4三组数据,可以得出的结论是　　　　　　　　　　　　　　　　　　　. ②分析第3组数据,小刚得出“串联电路各用电器两端电压相等”的结论,请你对这一结论的合理性作出评价并说明理由:　　　　　　　　　　　　　　　　　　　　　　　　　　　. (7)小刚和小丽设计了如图丁所示的电路来探究并联电路中电压的规律.①请用笔画线代替导线,将图中电路连接完整,要求电压表测量灯L1两端的电压.②电路连接正确后进行实验,测出灯L1、L2两端的电压分别为U1和U2,并联电路的总电压为U,则U1、U2和U三者之间的关系是　　　　(用已知字母表达).
【能力设问】(8)小丽又单独设计了图戊所示的电路,按图正确连接实验器材后,读出电压表示数;然后将电压表分别接到AB、AC两端,测出R1两端电压和电源电压;再调节滑动变阻器的滑片,重复上述操作并记录多组数据. ①闭合开关前,滑动变阻器的滑片应移到最　　　　(填“左”或“右”)端. ②实验中多次调节滑动变阻器滑片的目的是　　　　　　　　　　　　　　　　　　　　　　　　;为了实现这个目的,还可以进行的操作有　　　　　　　　　　　　　　. ③图戊中,将电压表改接到R1两端时,保持电压表接B点的导线不动,只将接C点的导线改接到A点,此时　　 (填“能”或“不能”)测出R1两端电压,原因是　　　　　　　　　　　　　　　　　　.
(9)在如图己所示的电路中,V1、V2都是有0~3 V和0~15 V两个量程的电压表.当闭合开关后,两个电压表指针偏转均如图庚所示,则灯L1、L2两端的电压分别为 (　　)A.3.2 V,0.8 V　　　　　　B.4 V,0.8 VC.0.8 V,4 V　　　　　　　D.0.8 V,3.2 V
答案
1.【答案】　(1)调零　(2)断开　(3)如图1所示.　(4)L1短路或L2断路　(5)0~15 V　(6)①串联电路中的总电压等于各用电器两端电压之和　②不合理,只利用一组数据得出结论,实验结论不具有普遍性　(7)①如图2所示.②U=U1=U2　(8)①右　②得到多组电压数据,寻找普遍规律,避免结论的偶然性　改变电源电压　③不能　电压表正、负接线柱接反了(9)A
【解析】　(4)电压表示数为零,说明没有电流通过电压表,若只有L1或L2中的一处发生故障,可能是L1短路或L2断路.(9)由题图己可知,L1、L2串联,电压表V1测电源电压,电压表V2测L2两端的电压.因为串联电路两端电压等于各部分电压之和,所以电压表V1的示数应大于V2的示数,而两个电压表指针偏转相同,则电压表V1的量程是0~15 V,分度值为0.5 V,示数为4 V,即电源电压U=4 V;电压表V2的量程是0~3 V,分度值为0.1 V,示数为0.8 V,即L2两端的电压U2=0.8 V;由串联电路电压规律可知,L1两端的电压U1=U-U2=4 V-0.8 V=3.2 V.
全章综合检测
一、选择题(每小题5分,共15分)1. 关于导体的电阻,下列说法正确的是(　　)A.导体容易导电说明它对电流没有任何阻碍作用B.导体的电阻越大,它对电流的阻碍作用越小C.相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻与导体的材料有关D.导体的电阻由它两端的电压和通过的电流决定
答案
1.C　导体对电流有阻碍作用,故A错误;导体的电阻越大,对电流的阻碍作用越大,故B错误;导体的电阻与导体的材料有关,故C正确;导体的电阻是导体的一种特性,与它两端的电压和通过的电流无关,故D错误.
2. 如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮.则下列接法符合要求的是 (　　)A.M接A,N接D B.M接B,N接CC.M接A,N接B D.M接C,N接D
答案
2.A　灯泡变亮,表明通过灯泡的电流变大,即电路中的电阻减小,故滑动变阻器的滑片P向左移动时,其接入电路中的电阻是减小的,则滑片左侧的电阻丝应接入电路(即一定要接A接线柱),滑动变阻器采用“一上一下”的接法,故M接A,N接D.
3. [2021襄阳中考]如图所示的电路,下列说法中正确的是 (　　)A.只闭合S2时,只有R1接入电路工作B.无论如何调节开关,R2与R1都不能串联C.开关都闭合时,电流表示数最大D.只闭合S1时,电压表示数为0
答案
3.C　只闭合S2时,R1、R2串联接入电路,A、B错误;开关S1、S2、S3都闭合时,L和R1并联,R2被短路,电流表测干路中的电流,此时电路中的总电阻最小,电路中的电流最大,电流表示数最大,C正确;只闭合S1时,L、R2串联接入电路,电压表测R2两端电压,电压表示数不为0,D错误.
二、填空题(每空2分,共12分)4. [2021大连中考]2021年5月15日,中国“天问一号”着陆巡视器成功着陆火星,其搭载的“祝融号”火星车开始执行探测任务.火星车上的太阳能电池板由　　　　(填“半导体”或“超导”)材料制成.
答案
4.【答案】　半导体
5. 如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动.若顺时针旋转旋钮时灯泡发光变亮,则需将　　　(填“a和b”“a和c”或“b和c”)接线柱接入电路.关于电位器上电阻丝的材料,应该选用　　　(填“铜丝”或“镍铬合金丝”).
答案
5.【答案】　b和c　镍铬合金丝【解析】　电位器是一个变阻器,顺时针旋转旋钮时灯泡变亮说明此时电位器接入电路的电阻变小,故可知应将b和c接线柱接入电路;电位器体积较小,故在横截面积、长度等条件相同的情况下应选用电阻率较大的材料制成,故应该选用镍铬合金丝.
6. 如图所示,电源电压为6 V,灯泡L1和L2串联在电路中,闭合开关后.(1)当L2发生短路时,电压表的示数为　　　V. (2)当L2发生断路时,电流表的示数为　　　V,电压表的示数为　　　V.
答案
6.【答案】　(1)0　(2)0　6
三、实验探究题(共13分)7. [2021大连中考]已知导体的电阻大小与导体的长度和横截面积有关.某同学探究“导体的电阻大小与导体的材料是否有关”,实验器材有:3 V稳压电源、电流表、5 Ω的定值电阻、开关、刻度尺、钳子(用于截断金属丝)各一个,横截面积相同的镍铬、康铜和铜三种金属丝足量,导线若干.(1)请设计电路图,在题图的基础上补充完整.(2)实验中,他将长度和横截面积均相同的三种金属丝分别接入电路,测出的电流分别为I镍铬、I康铜、I铜,它们的关系为I镍铬
