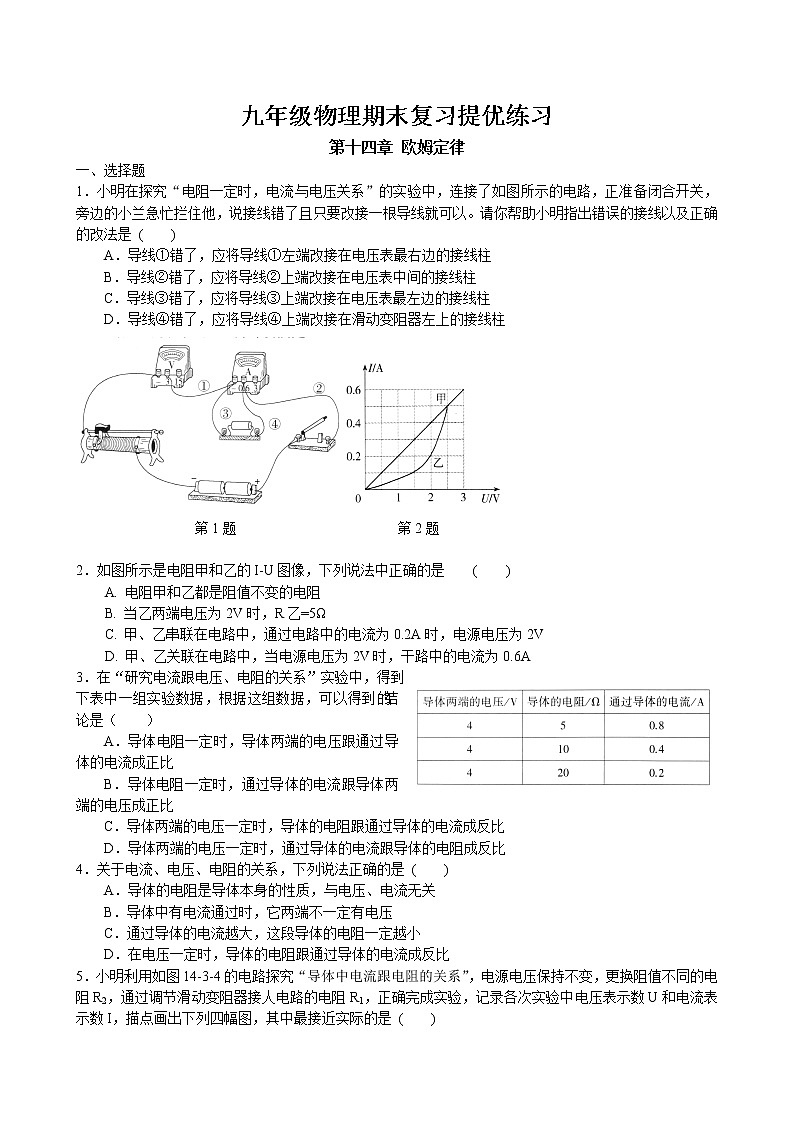

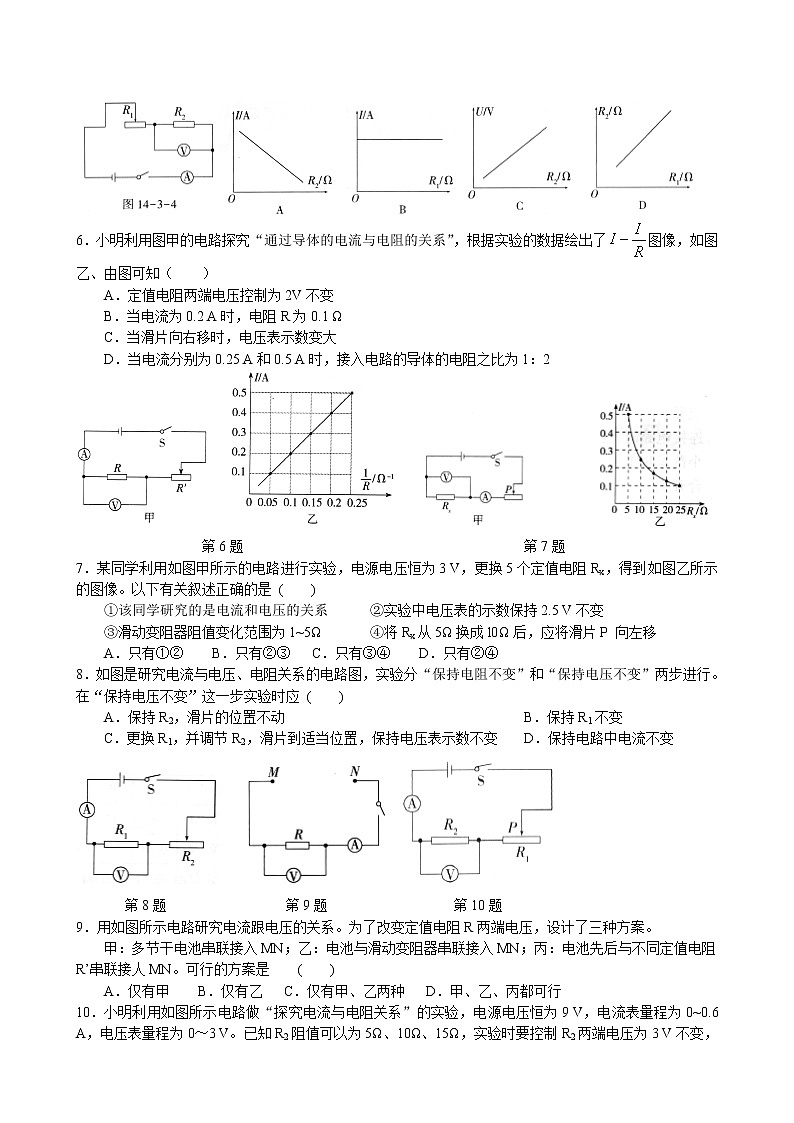

九年级物理期末复习提优练习第十四章 欧姆定律一、选择题1．小明在探究“电阻一定时，电流与电压关系”的实验中，连接了如图所示的电路，正准备闭合开关，旁边的小兰急忙拦住他，说接线错了且只要改接一根导线就可以。请你帮助小明指出错误的接线以及正确的改法是 ( )A．导线①错了，应将导线①左端改接在电压表最右边的接线柱B．导线②错了，应将导线②上端改接在电压表中间的接线柱C．导线③错了，应将导线③上端改接在电压表最左边的接线柱D．导线④错了，应将导线④上端改接在滑动变阻器左上的接线柱第1题 第2题 2．如图所示是电阻甲和乙的I-U图像，下列说法中正确的是 ( )A. 电阻甲和乙都是阻值不变的电阻B. 当乙两端电压为2V时，R乙=5ΩC. 甲、乙串联在电路中，通过电路中的电流为0.2A时，电源电压为2VD. 甲、乙关联在电路中，当电源电压为2V时，干路中的电流为0.6A3．在“研究电流跟电压、电阻的关系”实验中，得到下表中一组实验数据，根据这组数据，可以得到的结论是（ ）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比4．关于电流、电压、电阻的关系，下列说法正确的是 ( )A．导体的电阻是导体本身的性质，与电压、电流无关B．导体中有电流通过时，它两端不一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．在电压一定时，导体的电阻跟通过导体的电流成反比5．小明利用如图14-3-4的电路探究“导体中电流跟电阻的关系”，电源电压保持不变，更换阻值不同的电阻R2，通过调节滑动变阻器接人电路的电阻R1，正确完成实验，记录各次实验中电压表示数U和电流表示数I，描点画出下列四幅图，其中最接近实际的是 ( )6．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了图像，如图乙、由图可知（ ）A．定值电阻两端电压控制为2V不变B．当电流为0.2 A时，电阻R为0.1 ΩC．当滑片向右移时，电压表示数变大D．当电流分别为0.25 A和0.5 A时，接入电路的导体的电阻之比为1：2 第6题 第7题7．某同学利用如图甲所示的电路进行实验，电源电压恒为3 V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是 ( )①该同学研究的是电流和电压的关系 ②实验中电压表的示数保持2.5 V不变③滑动变阻器阻值变化范围为1~5Ω ④将Rx从5Ω换成l0Ω后，应将滑片P 向左移A．只有①② B．只有②③ C．只有③④ D．只有②④8．如图是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电压不变”这一步实验时应 ( )A．保持R2，滑片的位置不动 B．保持R1不变C．更换R1，并调节R2，滑片到适当位置，保持电压表示数不变 D．保持电路中电流不变 第8题 第9题 第10题9．用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R’串联接人MN。可行的方案是 ( )A．仅有甲 B．仅有乙 C．仅有甲、乙两种 D．甲、乙、丙都可行10．小明利用如图所示电路做“探究电流与电阻关系”的实验，电源电压恒为9 V，电流表量程为0~0.6 A，电压表量程为0～3 V。已知R2阻值可以为5Ω、10Ω、15Ω，实验时要控制R2两端电压为3 V不变，则下列滑动变阻器符合要求的是 ( )A. 10Ω 1A B. 20Ω 0.5A C. 50Ω 0.5A D. 50Ω 1A二、填空题11．探究电流与电阻关系的实验中，电源电压为15 V且保持不变，滑动变阻器上标有“20Ω 2 A”字样，实验中所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω。(1)小明按图所示的电路图连好电路后，在a、b间接人5Ω的电阻时，调节滑动变阻器的滑片，读出电流表的示数为1.0 A。断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关．要得到正确的实验结论，应将滑片向______端移动．使电压表的示数为______V时读出电流表示数。(2)断开开关，再用15Ω的电阻替换10Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成实验．为了使这四个电阻都能为实验所用，应控制a、b间电压不低于______V。12．甲、乙两组探究“电流与电压和电阻的关系”。实验室提供的实验器材有：电源(电压恒为4.5 V)，电流表、电压表各一个，开关一个．四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“20Ω 2 A”和“50Ω 1 A”)，小灯泡一只(正常发光时电压为2.5 V)，导线若干。(1)甲小组探究“电流与电压的关系”。①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整。②他们将5Ω的电阻接人电路，检查无误后闭合开关，发现电压表无示数，电流表有示数，造成这一现象的原因可能是_______________________(写出一条即可)。③排除故障后进行实验得到的数据如下表，由此可得到的实验结论是________________________。(2)乙小组探究“电流与电阻的关系”。①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5 V，并记下相应的电流值。当R的电阻由5Ω更换为10Ω时，滑片应向______（选填“左”或“右”)端移动直到电压表的示数为______V，读出电流表的示数。②为了完成用四个定值电阻进行的实验，应选择滑动变阻器的规格是______。③他们用小灯泡替换定值电阻，移动滑片，使小灯泡正常发光，电流表示数如图丙所示，则小灯泡正常发光时的电阻约为______Ω(保留一位小数)。13．小峻和小薇两位同学在“探究电流与电压、电阻的关系”的实验中．所用器材有：学生电源、电流表、电压表、标有“20Ω 2 A”的滑动变阻器R’、开关，导线和定值电阻R若干。(1)请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整。(要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉) (2)他们继续探究电流与电阻的关系，先将电源电压调为6 V，分别换上多个定值电阻进行探究，数据记录如表2所示，老师指出其中一组数据是拼凑的，你认为是第______组(填实验序号)，理由是实验所用的滑动变阻器的最大阻值太______(填“大”或“小”)。14．用如图所示的电路图研究“电流与电阻的关系”，电流表量程为“0～0.6 A”，电压表量程为“0～3V”，滑动变阻器的规格为“50Ω 1A”，电源电压3 V恒定不变。在A、B间分别接人阻值不同的电阻R，移动滑动变阻器的滑片，使电压表示数保持2 V不变，读出电流表示数并记录。 (1)分析表中数据，可得出的实验结论是_________________________________________________；(2)为了使实验结论更可靠，控制A、B间电压2 V不变，再多测几组数据，A、B间允许接人电阻R的取值范围是______Ω。三、解答题15.为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V．（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
